五轴联动数控机床概念结构三维设计

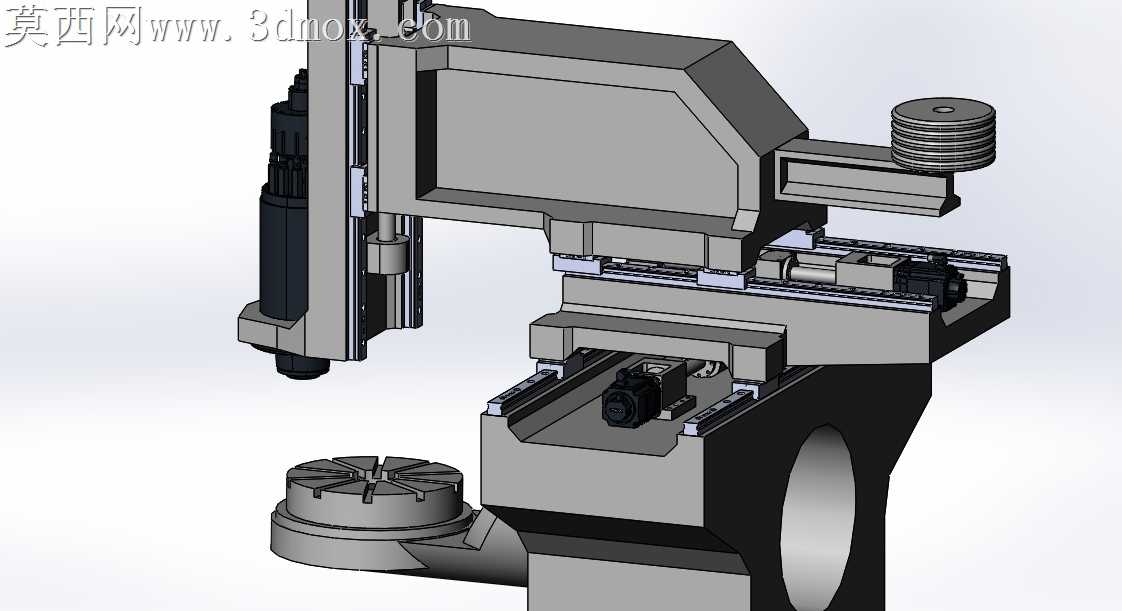

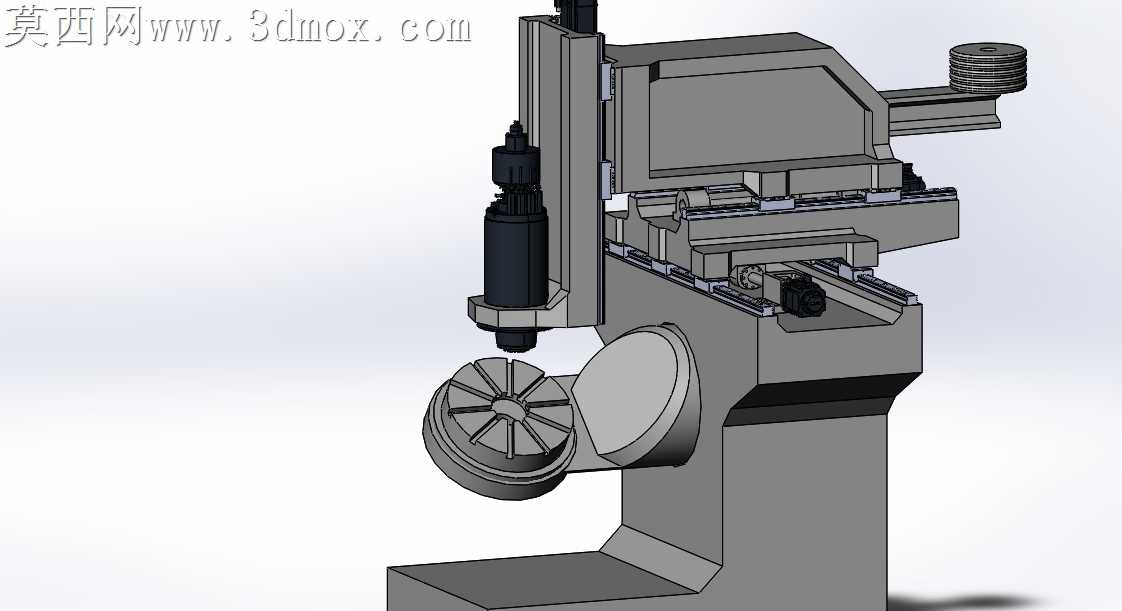

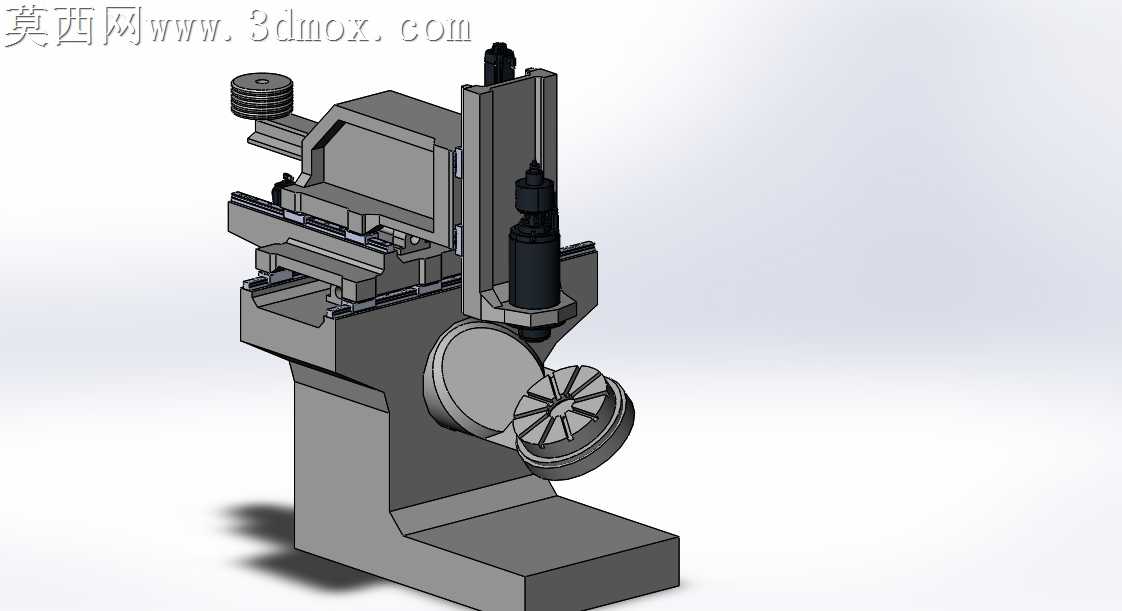

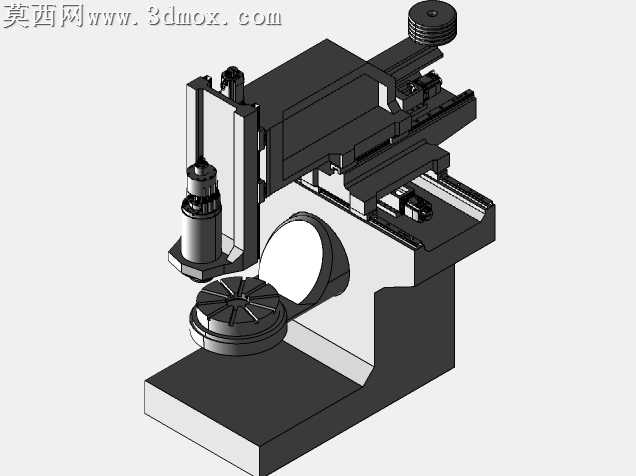

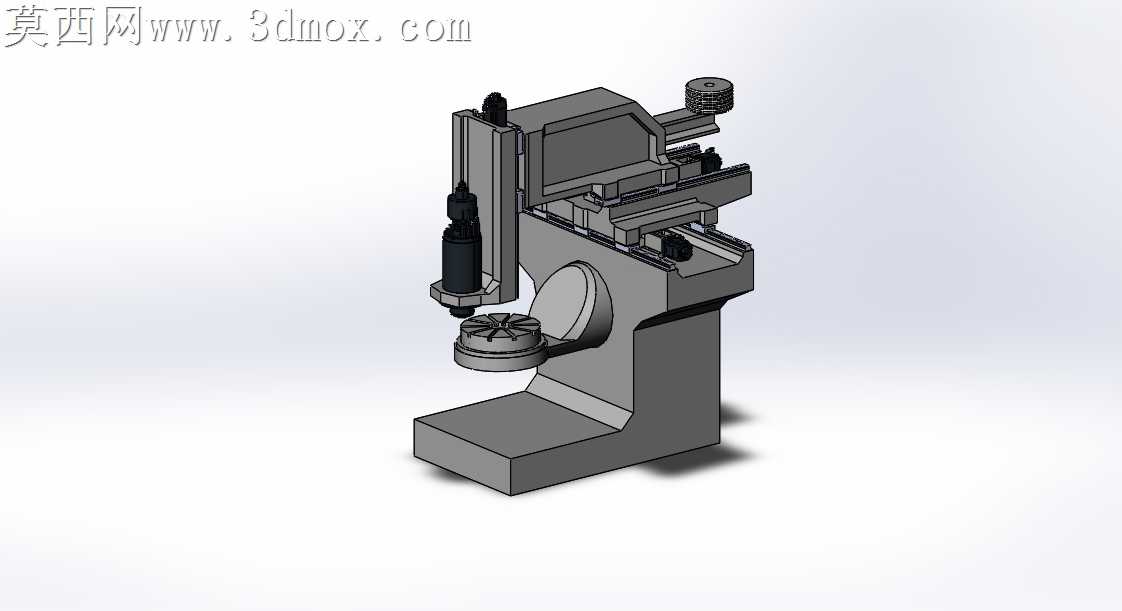

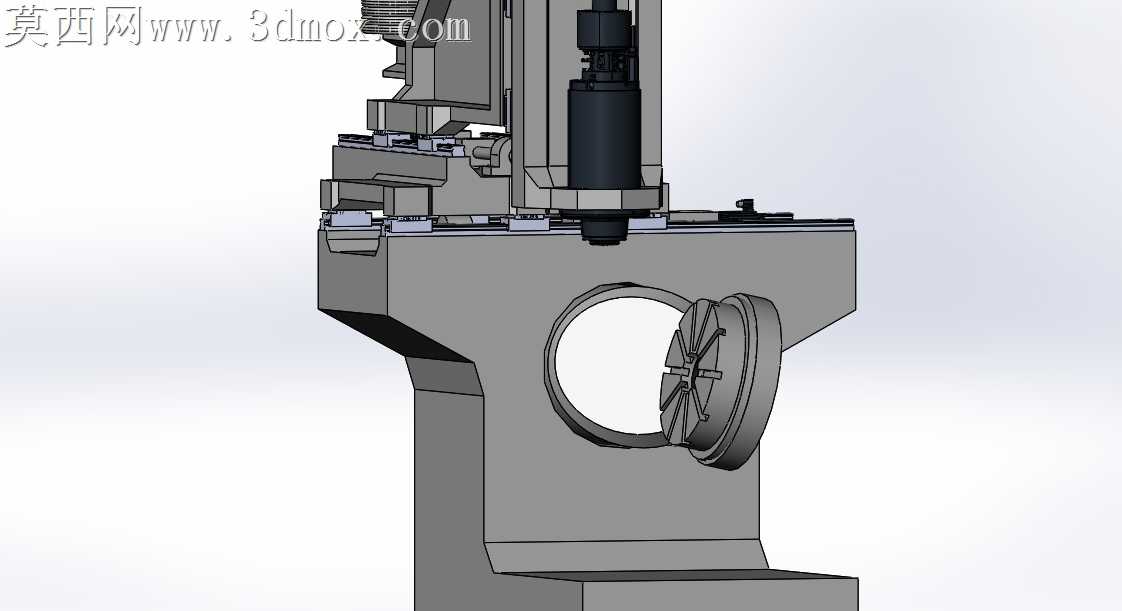

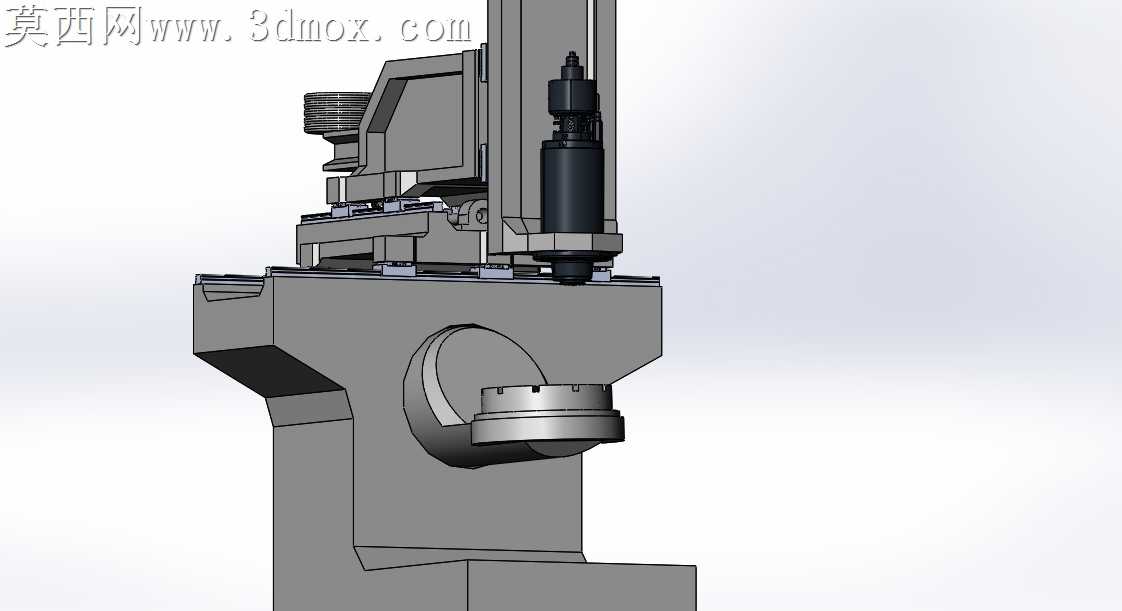

本作品为五轴数控加工设备的概念结构三维设计，建模阶段参考德玛吉monoblock系列机床的运动逻辑搭建整体框架，采用主流三维机械设计软件完成全结构参数化建模，所有部件均按照真实机床的运动配合关系完成装配约束，可直观演示五轴设备的多轴联动运动逻辑。建模过程中对机床的核心功能部件做了清晰的结构还原：床身部分采用整体式L型铸造结构设计，建模时通过加厚实体、合理布置加强筋结构的方式还原高刚性床身的形态特征，材质赋予上采用哑光铸铁质感的深灰色材质，还原机床床身的厚重稳定特质；立柱部分采用立式滑枕结构，配套直线导轨、丝杠传动的结构建模，还原Z轴方向的进给运动逻辑，主轴单元采用立式电主轴结构建模，配套主轴刀柄、打刀缸相关附属结构，材质上对主轴套筒做金属亮面处理，和床身材质形成清晰区分；回转工作台部分采用摇篮式双轴转台结构，清晰还原A轴摆动、C轴旋转的运动结构，转台表面的T型槽、夹紧结构均做了细节建模，材质赋予上采用金属质感的浅灰色材质，突出工作台的加工承载属性；操作侧的手轮单元、操作面板支架也做了对应结构建模，还原机床的操作端布局。渲染阶段采用工作室柔和打光方案，主光源从斜上方投射，搭配辅助补光弱化结构阴影，清晰呈现各部件的装配层次，地面添加柔和投影增强模型的真实立体感，所有部件的材质区分明确，传动部件、结构件、功能件的材质质感符合真实工业设备的视觉特征。设计过程中重点梳理五轴机床的运动轴布局逻辑，明确X/Y/Z三个直线轴与A/C两个回转轴的配合关系，虽然为概念验证模型，未做完全的生产级细节细化，但完整呈现了五轴加工设备的核心结构组成，可作为五轴机床结构认知、运动原理演示的数字化参考模型，模型输出的通用格式文件可支持多类三维软件打开查看，方便使用者观察内部结构与运动逻辑。
