集成数控车床的机器人柔性生产加工单元

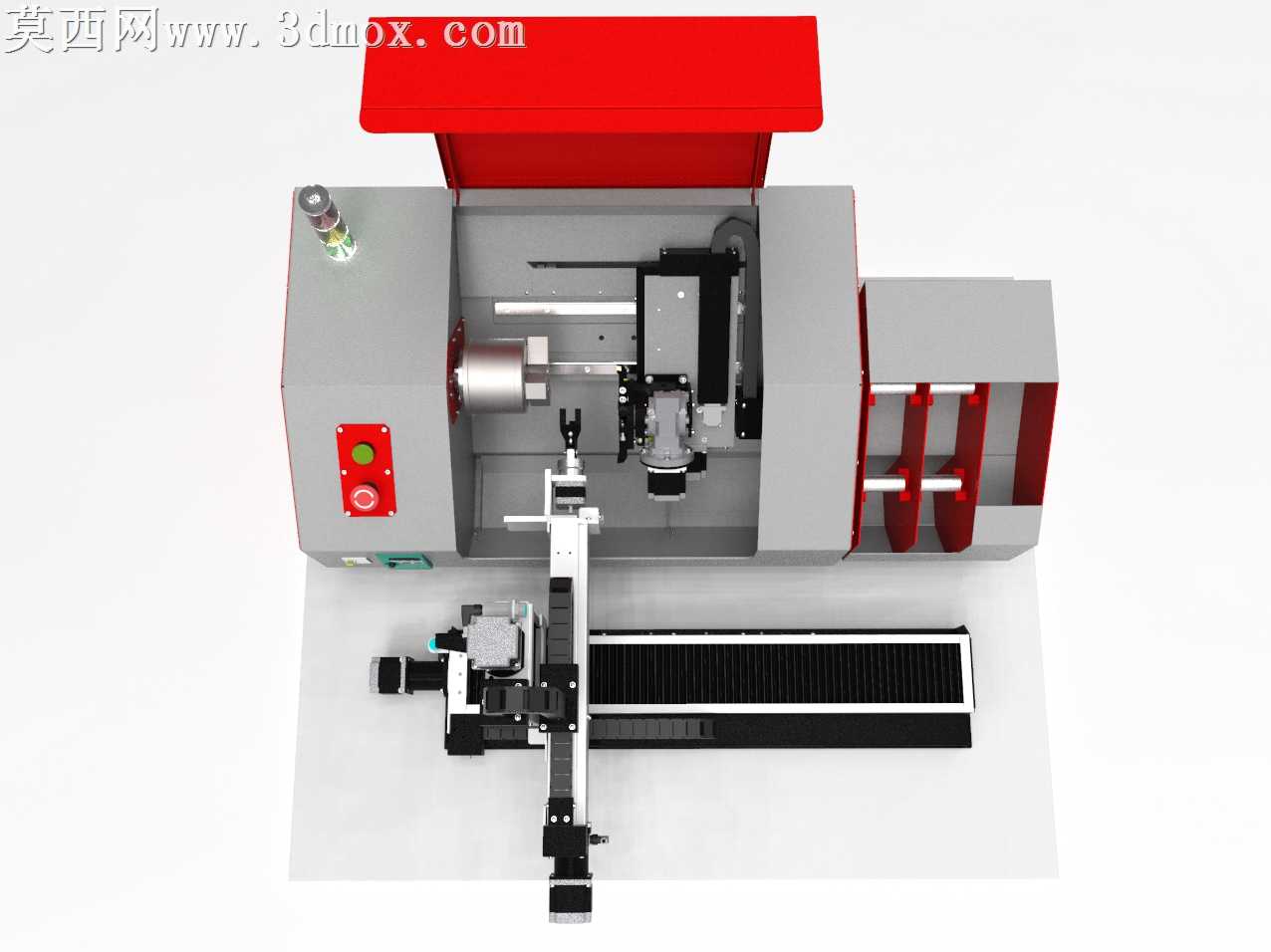

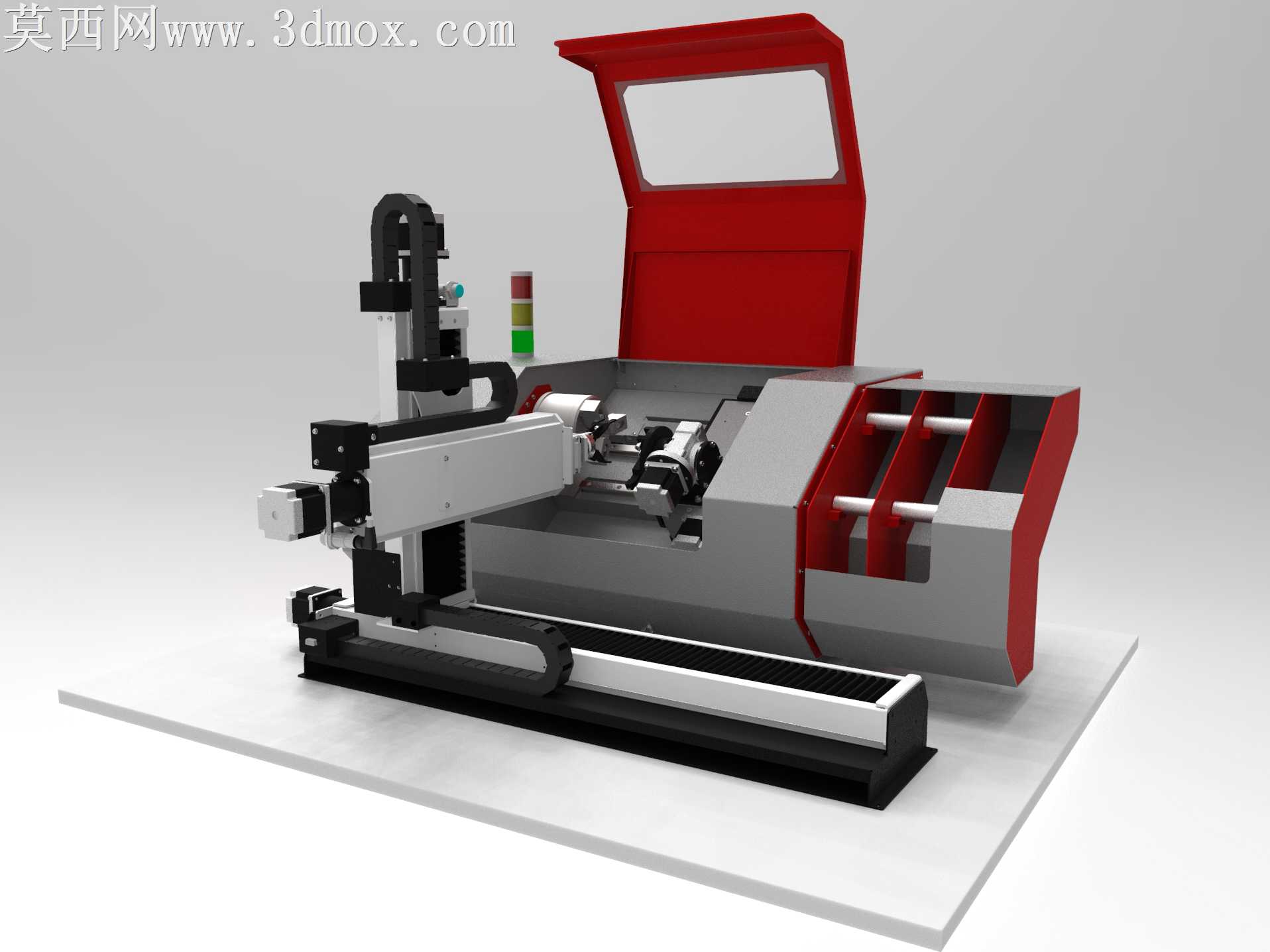

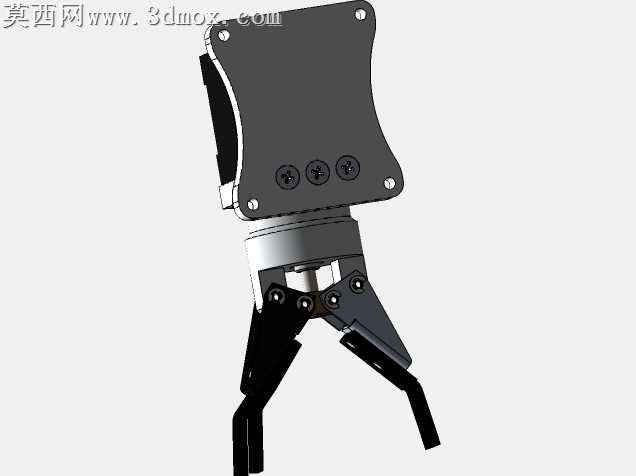

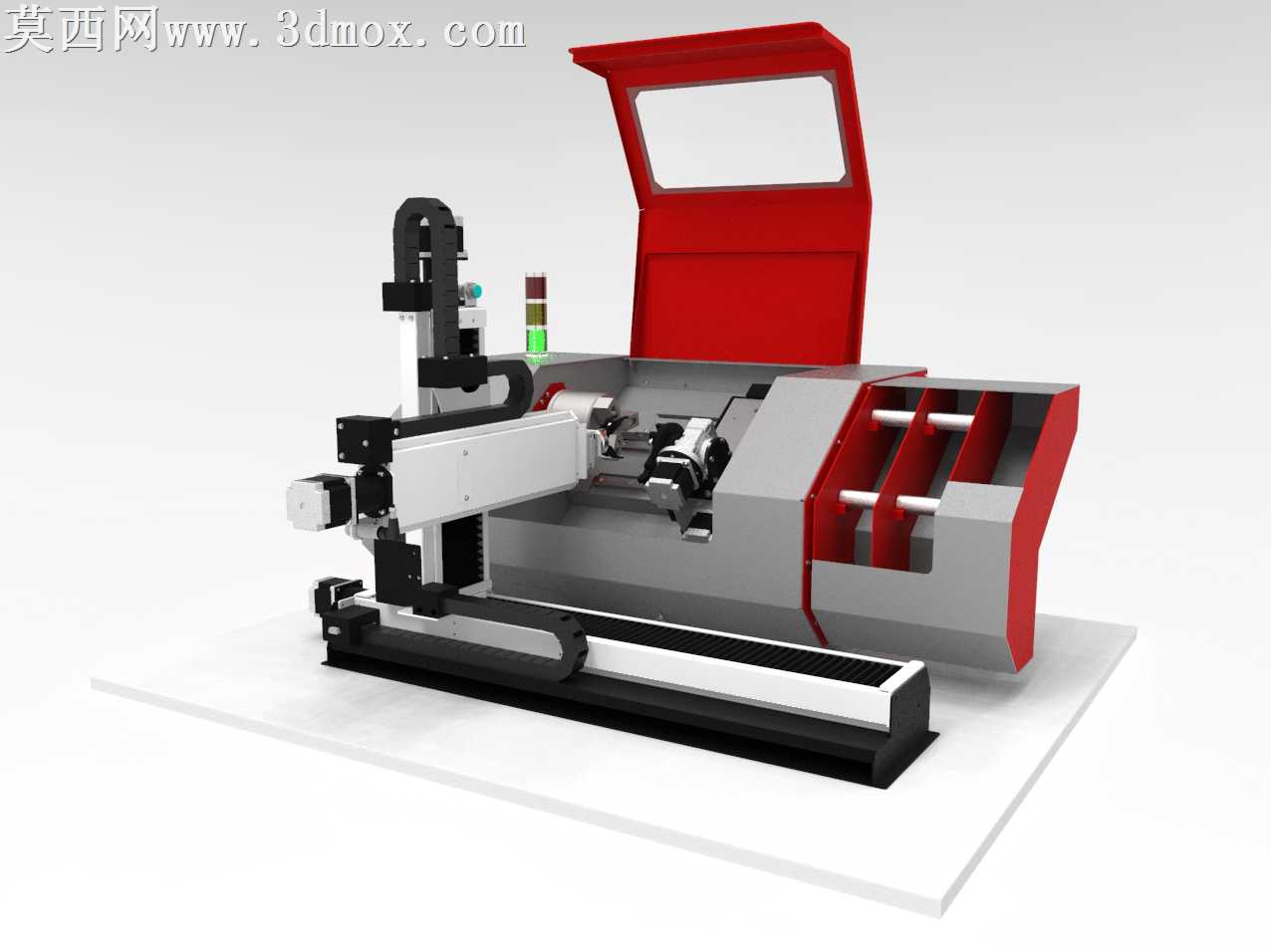

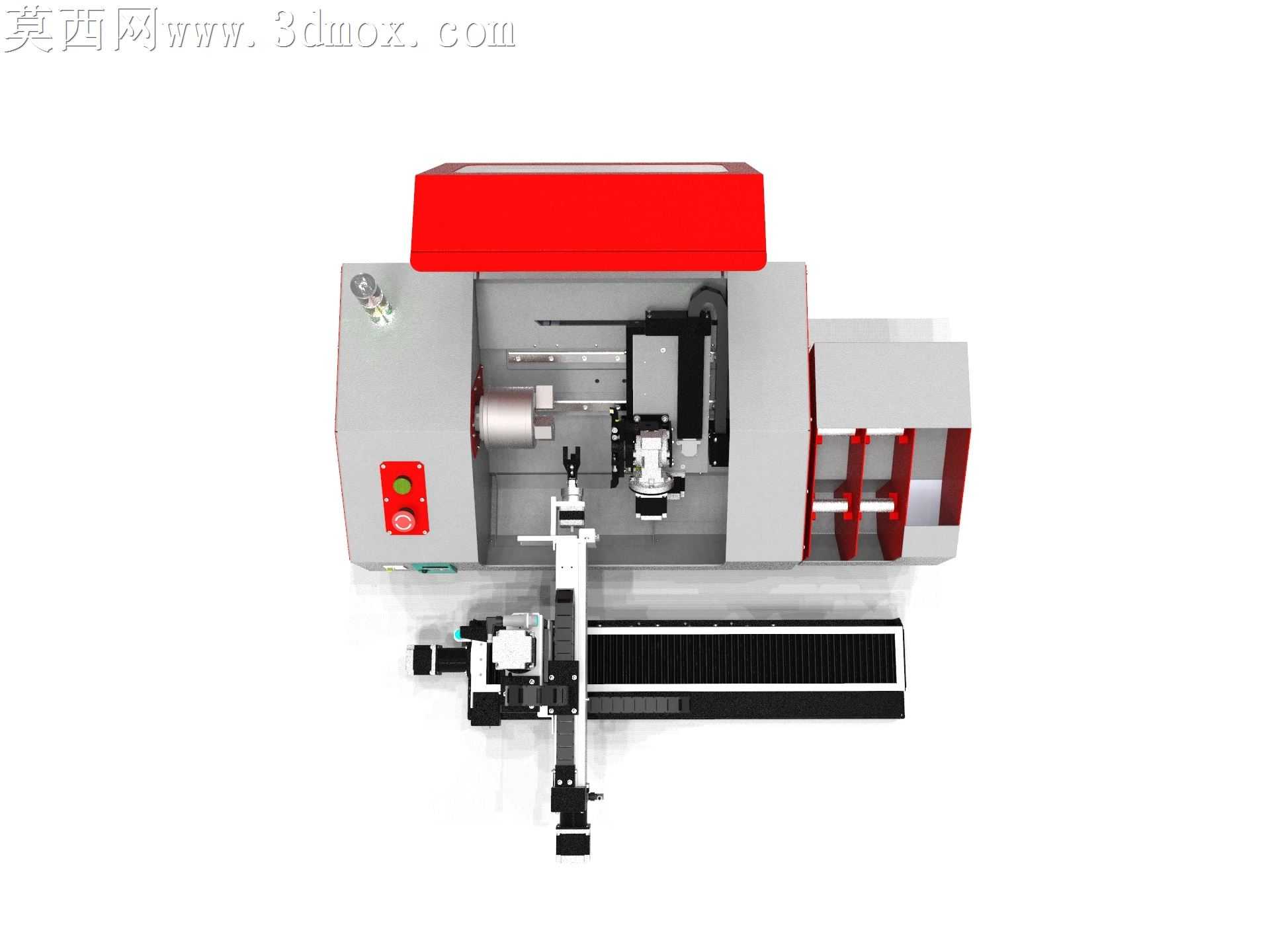

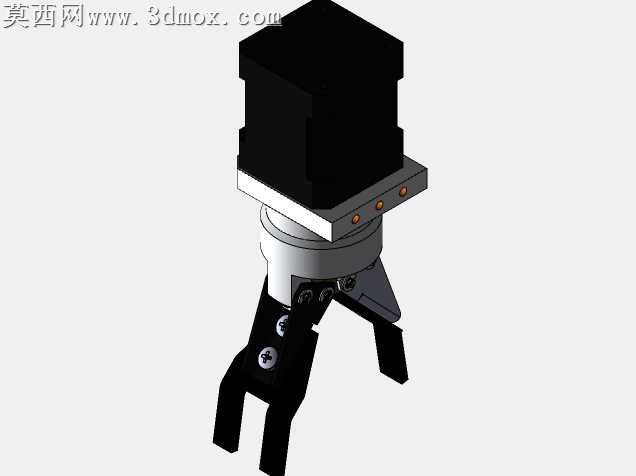

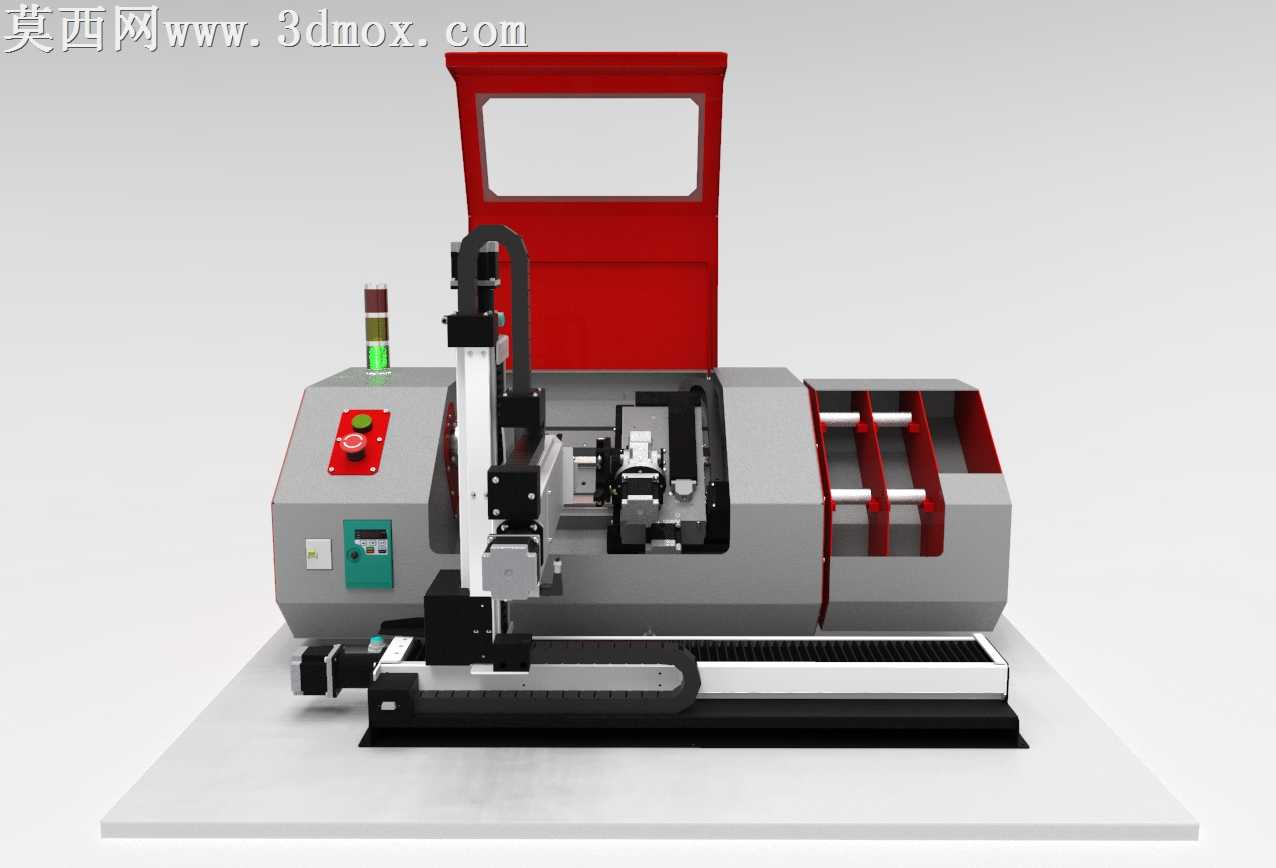

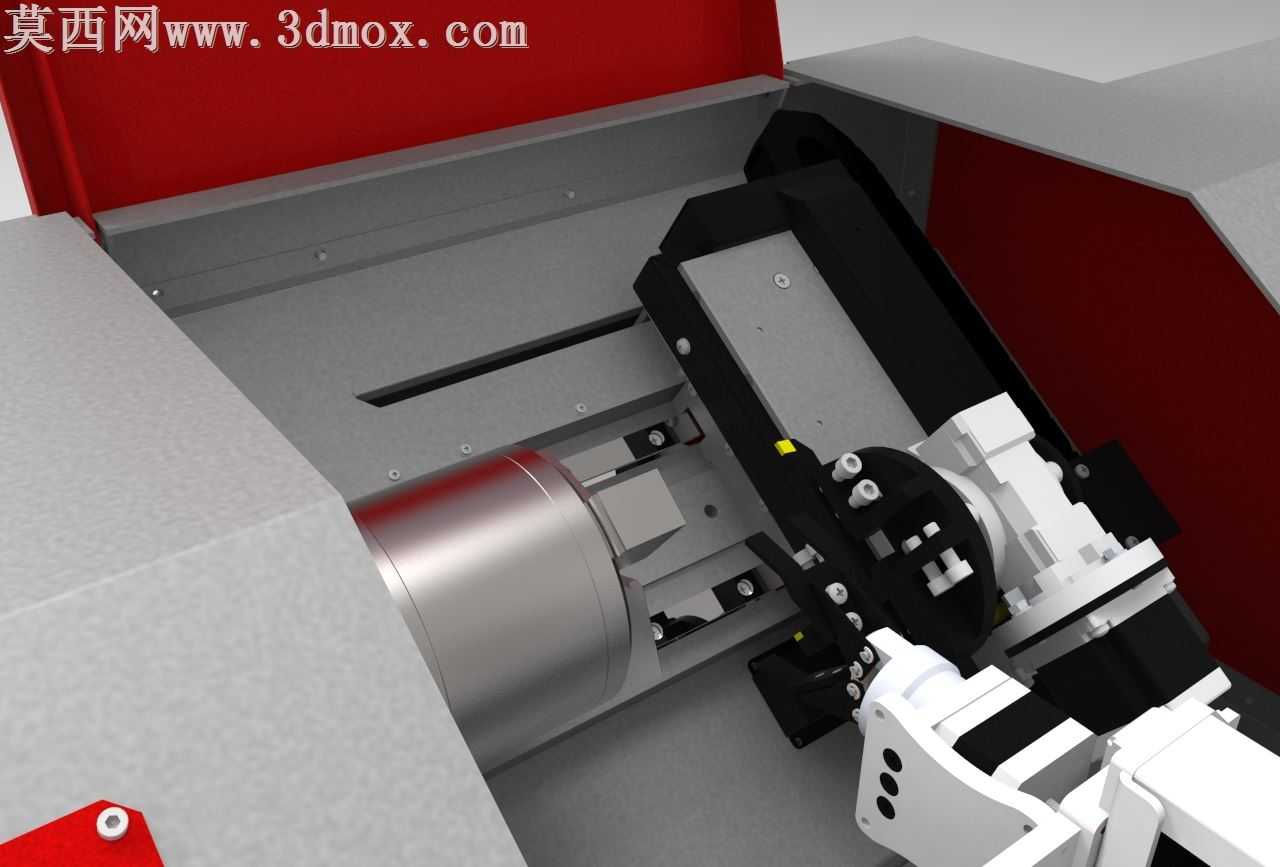

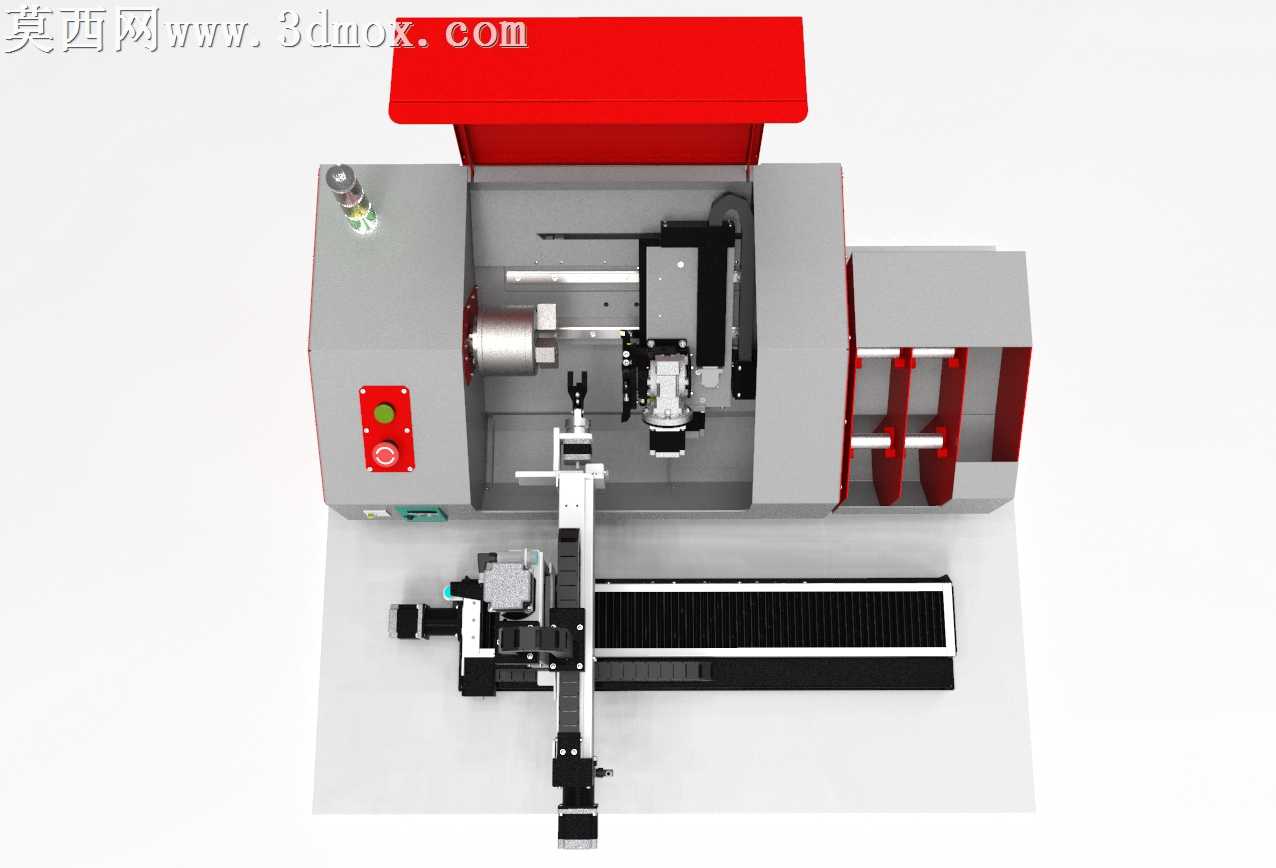

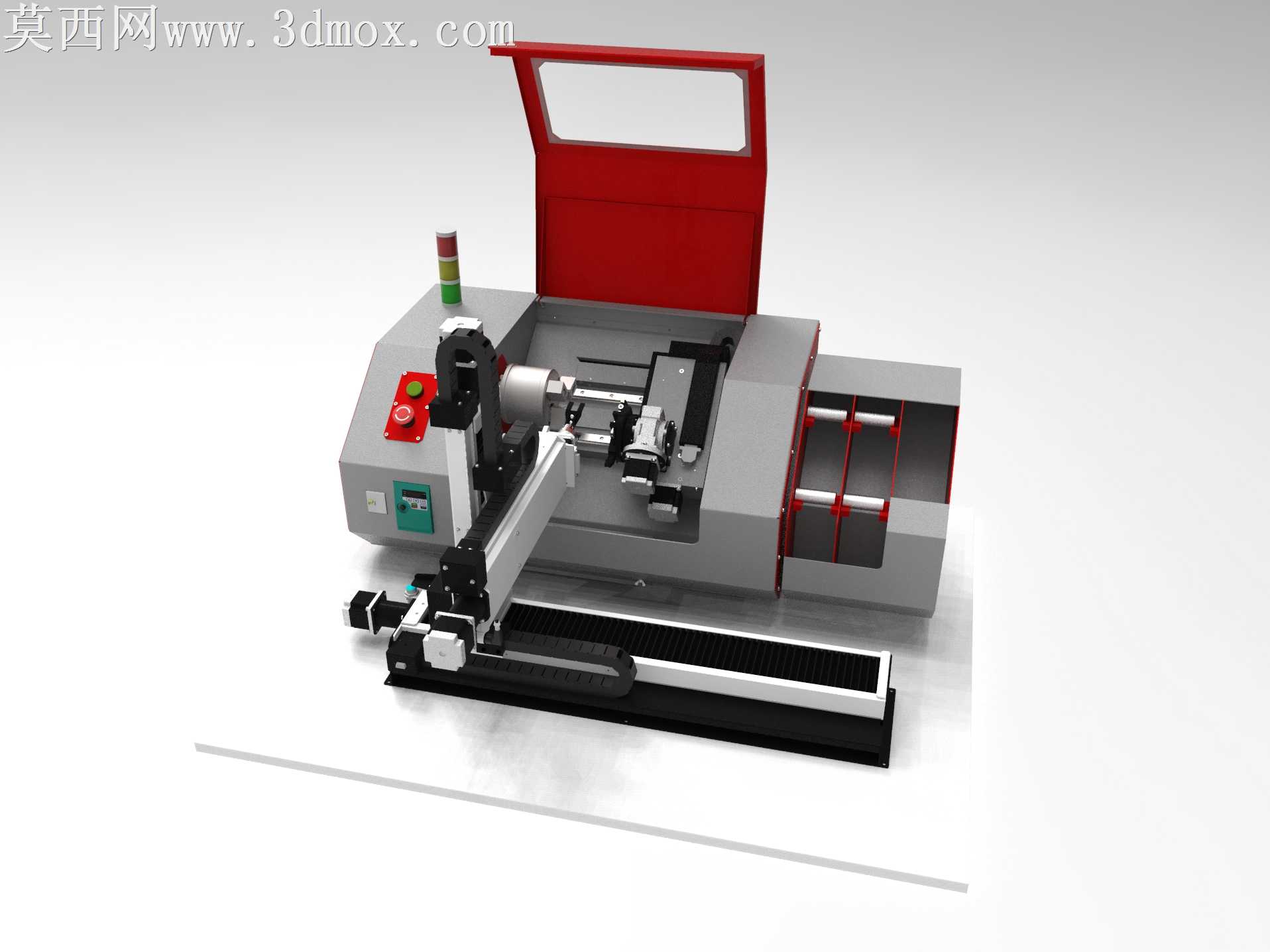

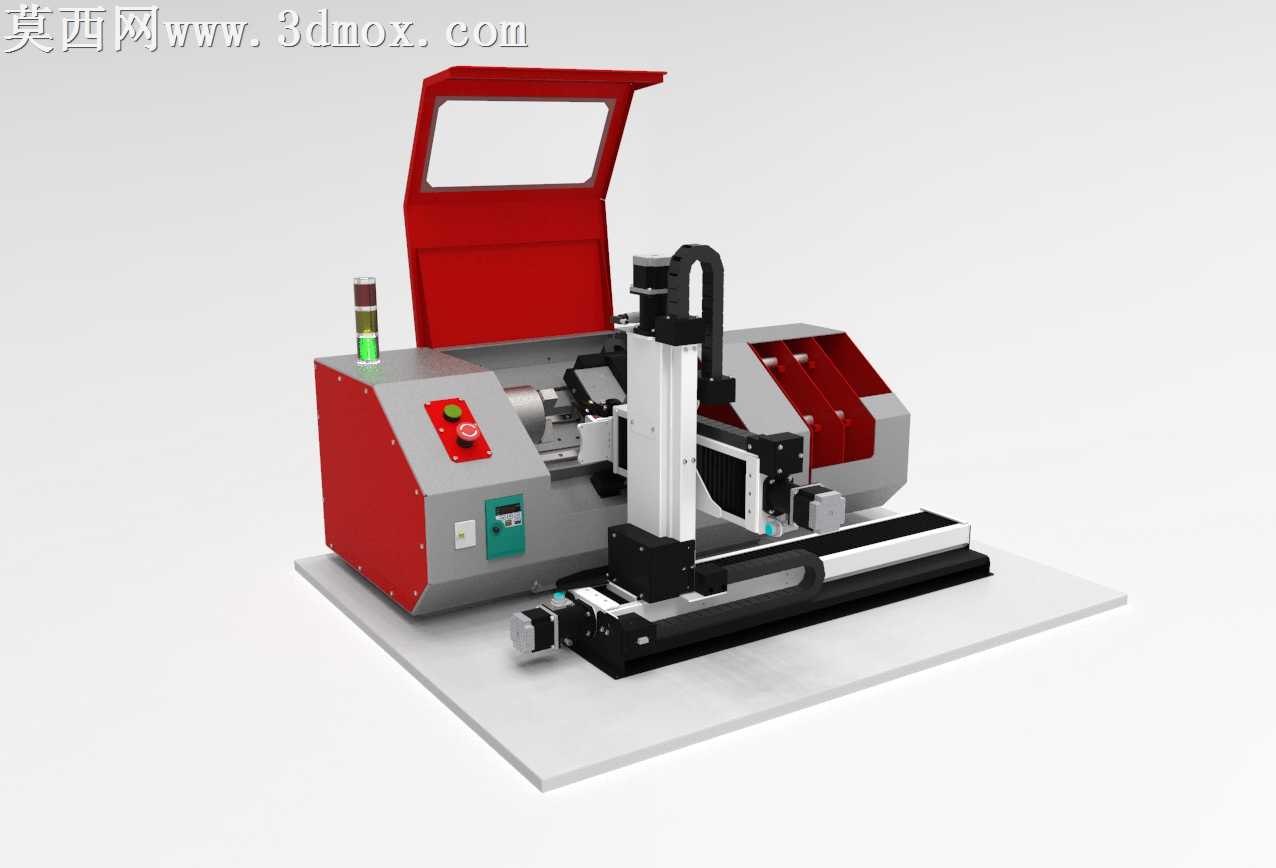

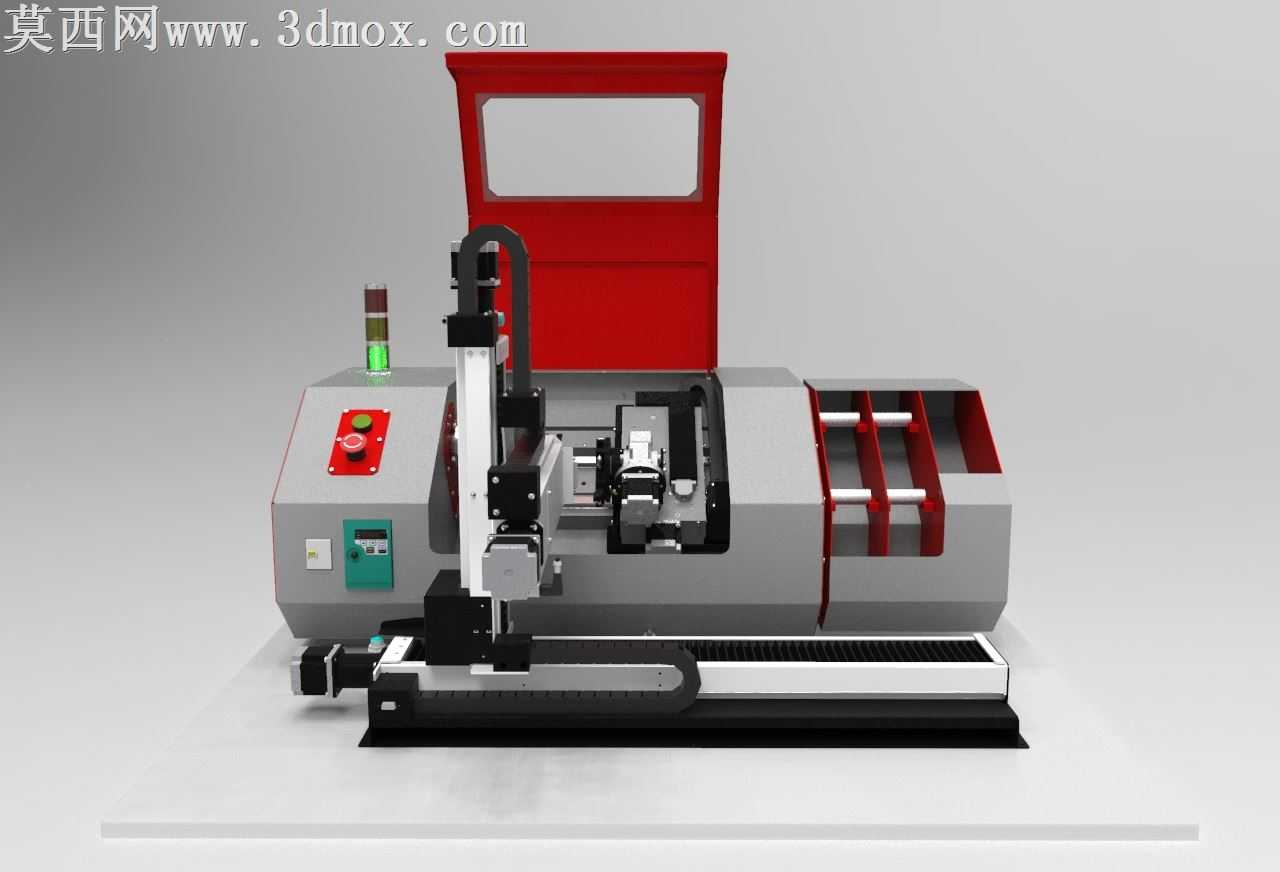

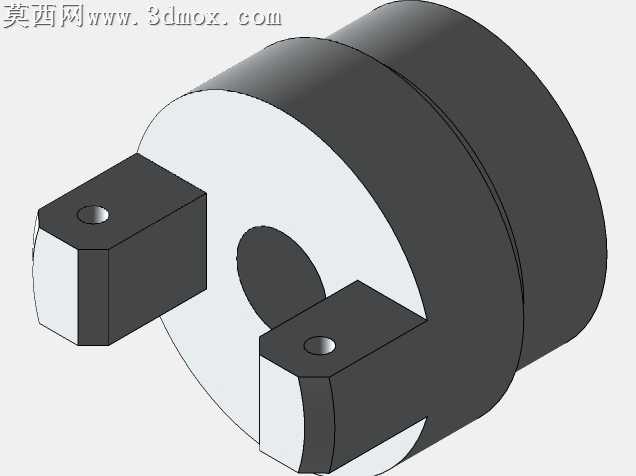

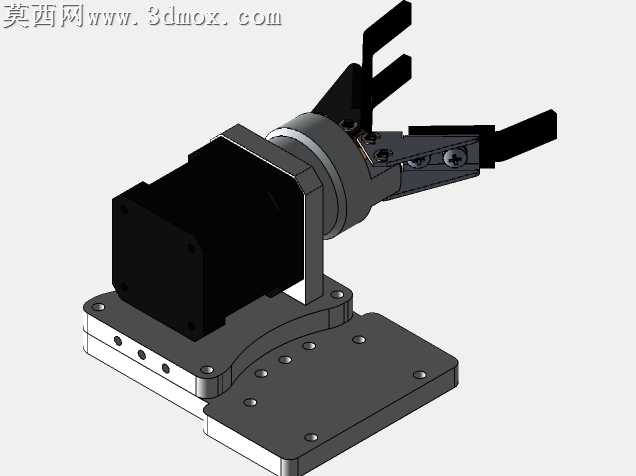

本作品为集成工业机器人与数控车床的柔性生产加工单元三维模型，整体采用模块化设计思路完成全结构建模，在三维建模过程中严格遵循实际工业设备的尺寸比例与装配逻辑，对每一处机械结构都做了精细化还原。模型主体包含卧式数控车床本体、桁架式上下料机械臂、三色状态警示灯、操作控制按钮组、安全防护舱门、工件输送料道等核心组成部分，建模阶段对车床的主轴装夹结构、进给拖板传动结构、刀架安装位都做了可拆解的层级建模，保证各运动部件的装配关系完全符合真实设备的运动逻辑，机械臂部分还原了直线导轨传动模组、末端夹持执行器、走线拖链等细节结构，能够直观呈现上下料动作的运动路径。渲染阶段采用工业产品常用的哑光金属材质搭配设备标准配色，车床主体机身使用磨砂灰铸铁材质表现厚重的设备质感，安全防护舱门采用半透明红色亚克力材质还原真实防护门的视觉效果，机械臂结构使用黑色阳极氧化铝与银色镀铬材质区分不同功能部件，操作按钮按照工业标准分别设置红色急停、绿色启动的材质区分，三色警示灯也对应红黄绿三色做了自发光材质效果，整体渲染光影柔和，能够清晰呈现各部件的结构轮廓与装配位置。设计过程中重点考量柔性生产单元的布局合理性，将机械臂布置在车床正面的上下料工位，料道延伸至车床侧方便于工件的流转补给，整体布局紧凑不干涉各部件的运动行程，既能够完成毛坯工件的自动上料装夹，也能实现加工完成工件的自动取件转运，完整还原小型柔性加工单元的工作场景，可用于自动化产线方案展示、机械结构教学演示、设备布局仿真验证等场景，模型各部件均做了独立分组，便于后续的结构拆解、运动仿真以及工程图导出操作。
