胶合板材质桌面级小型数控雕刻机结构设计

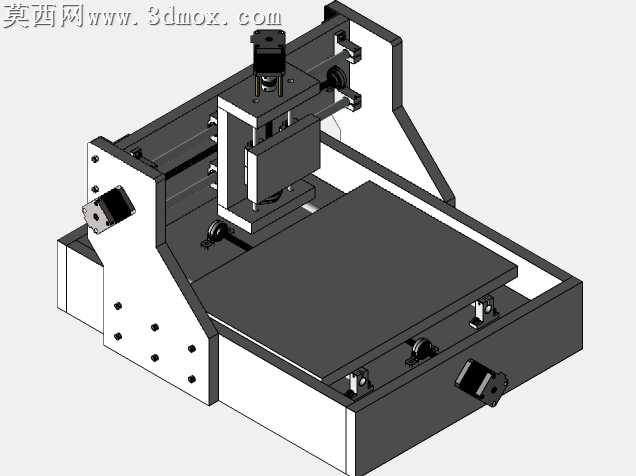

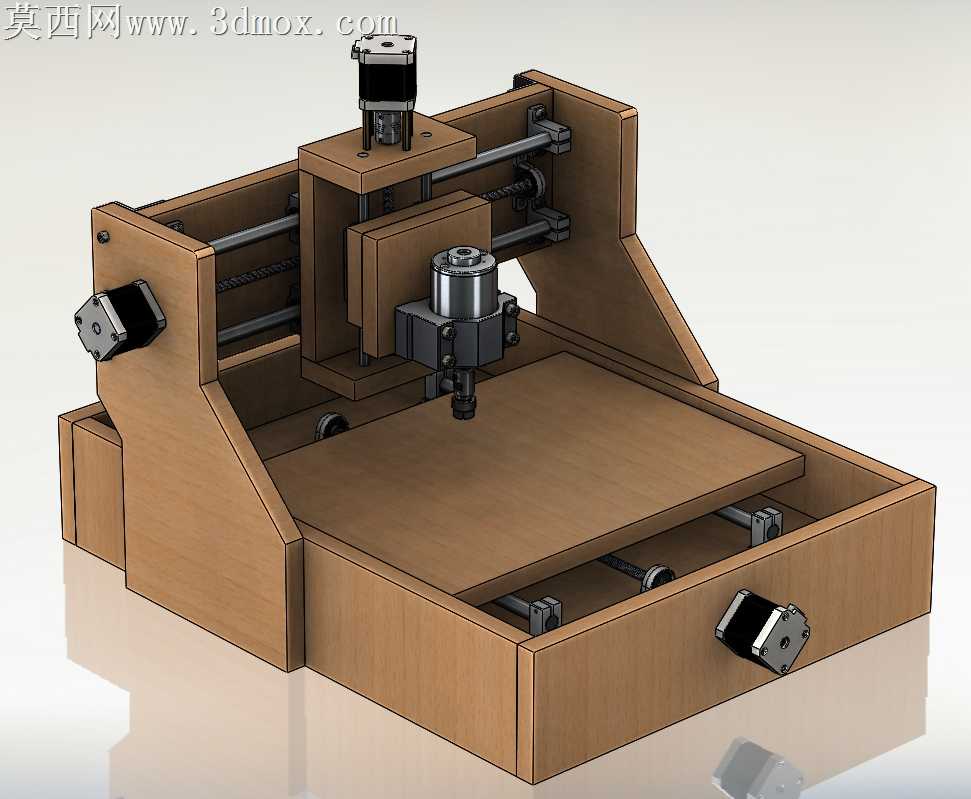

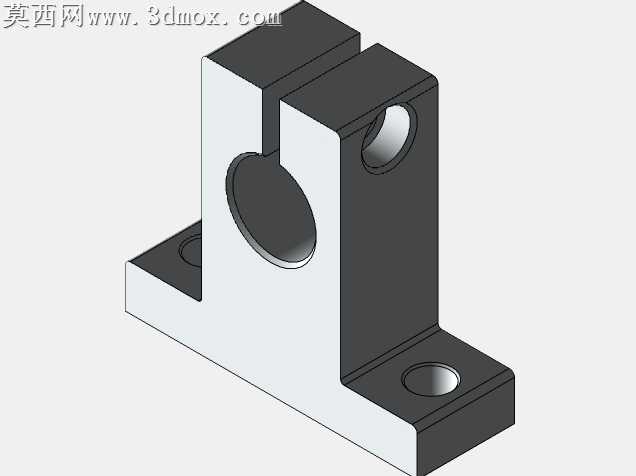

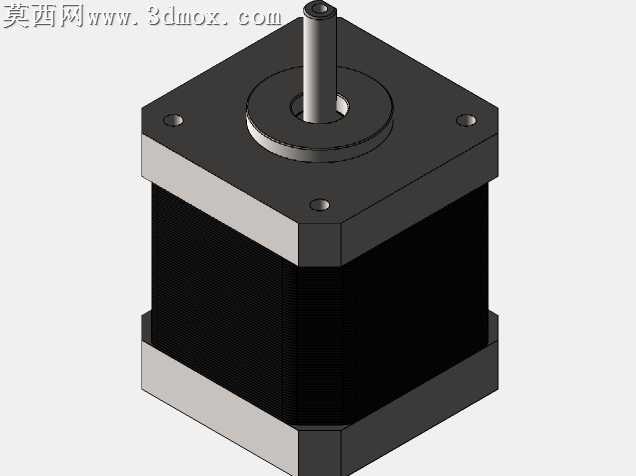

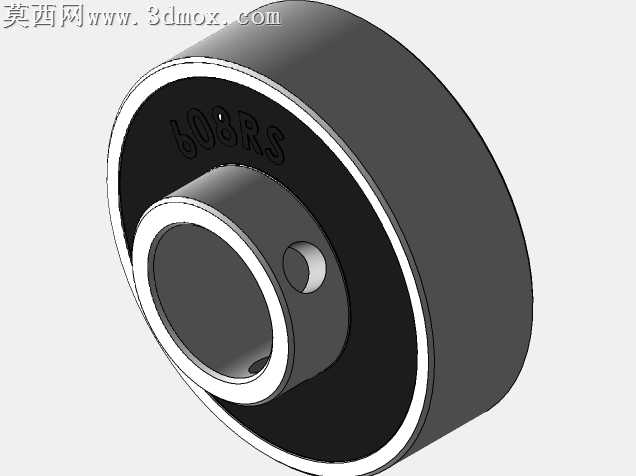

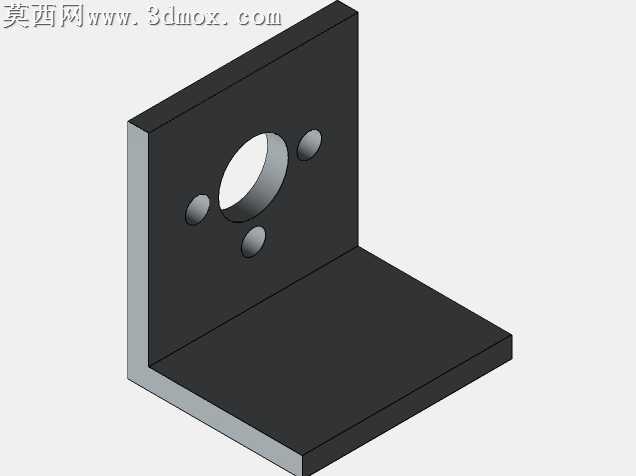

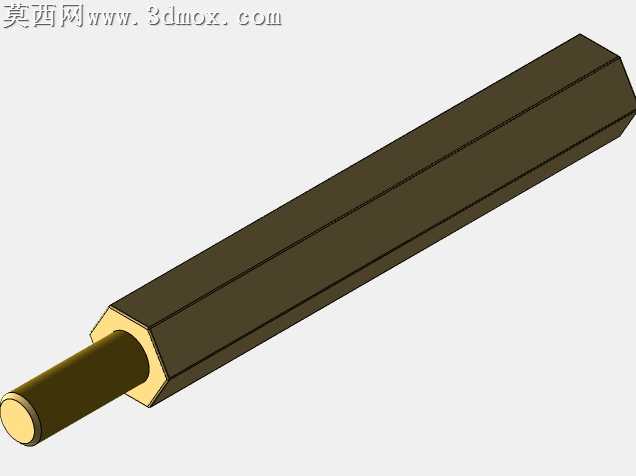

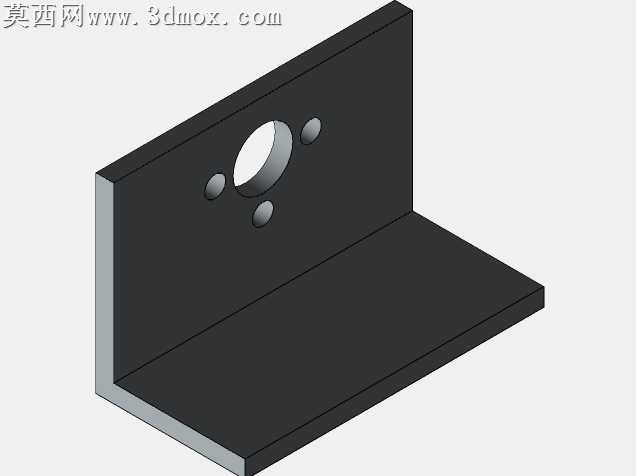

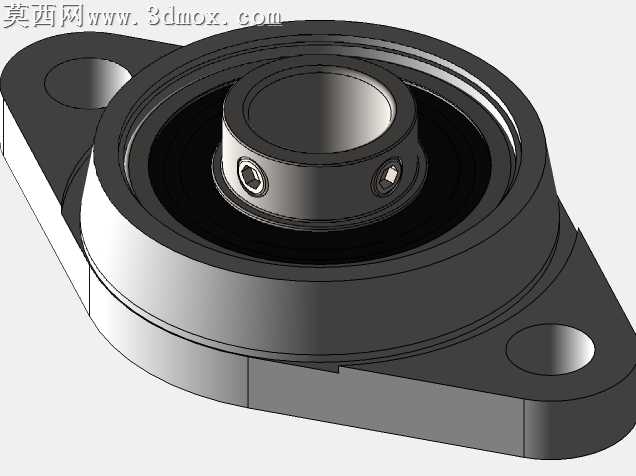

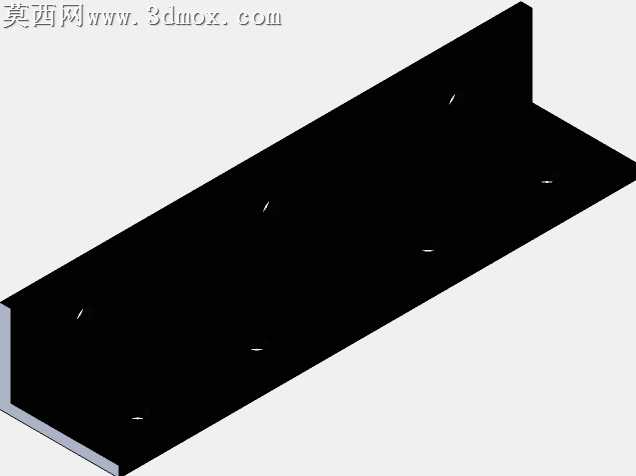

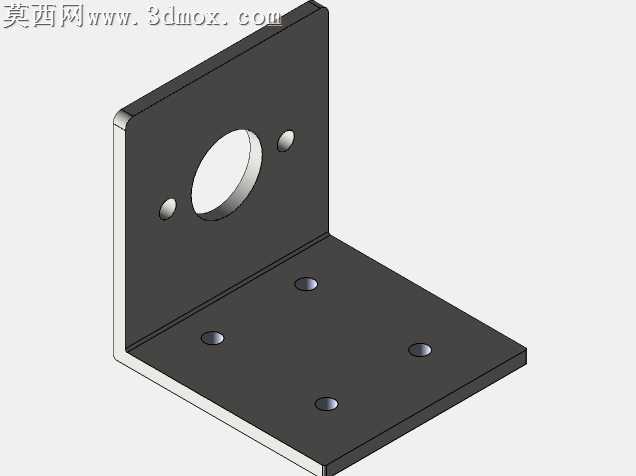

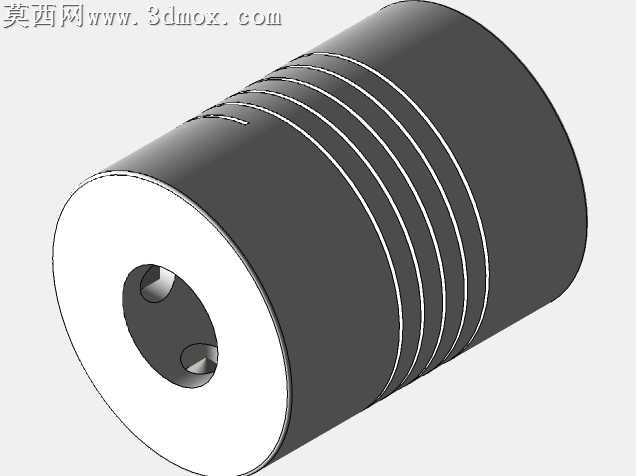

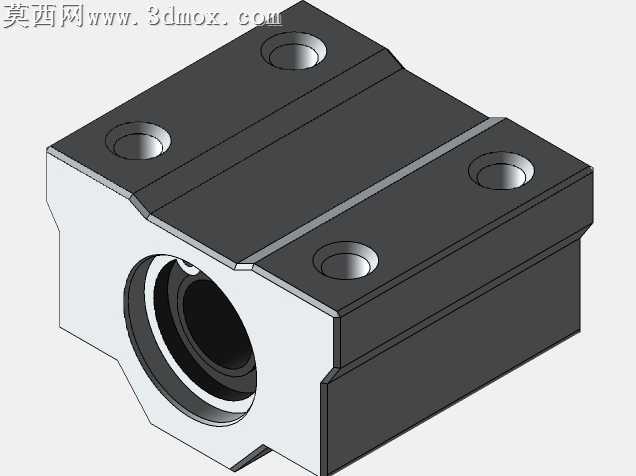

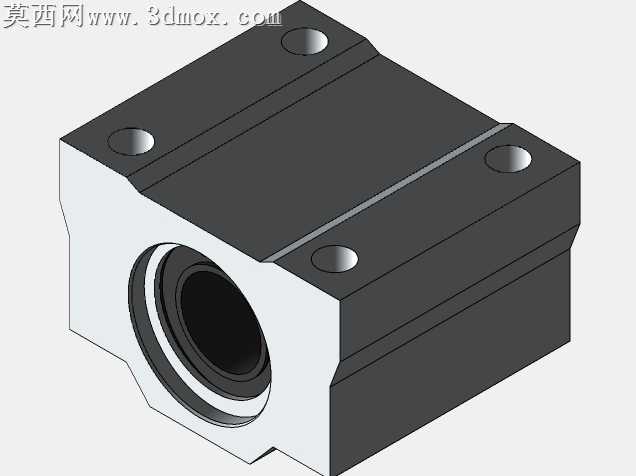

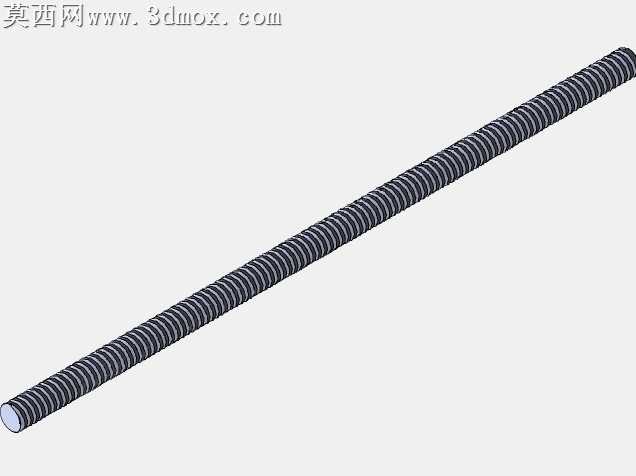

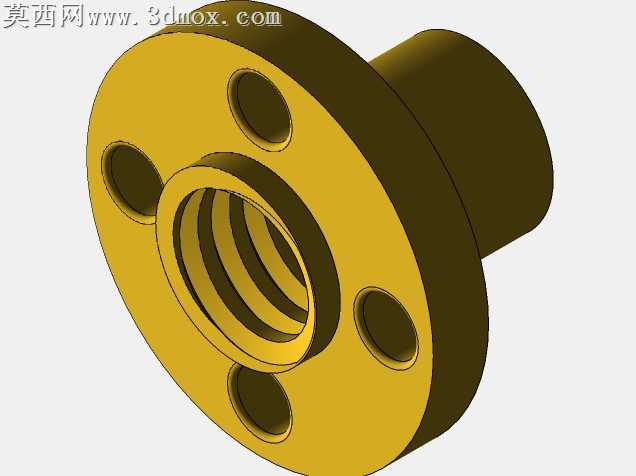

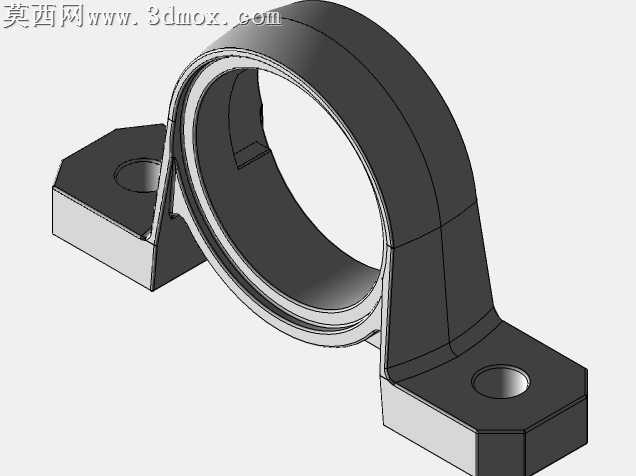

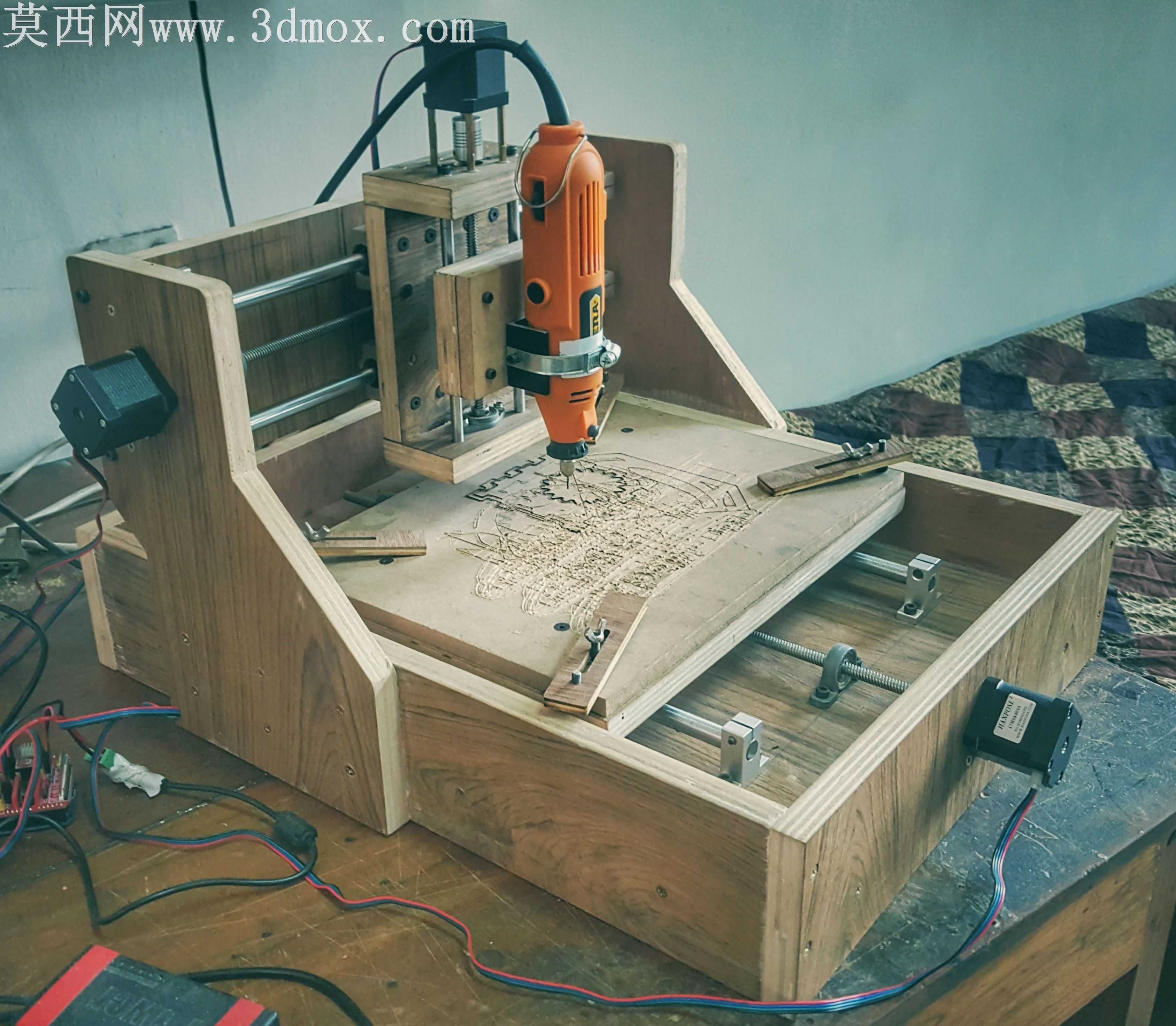

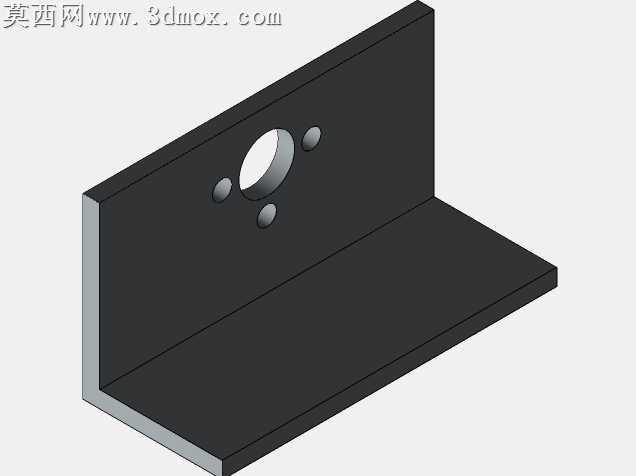

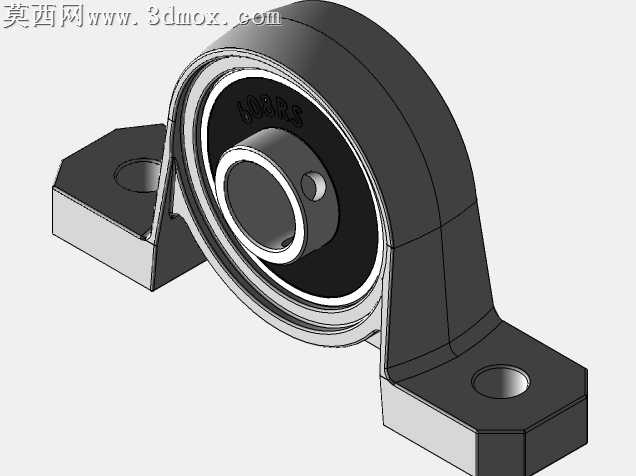

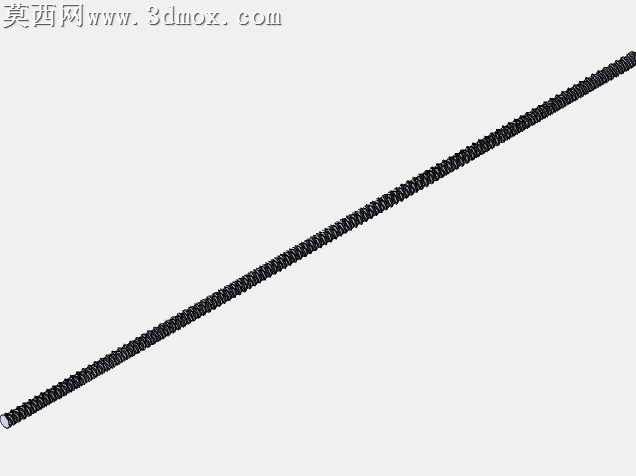

本作品为桌面级小型数控雕刻机的三维设计方案，整体建模过程围绕低成本DIY制作的核心思路展开，在三维软件中完成了全零部件的参数化建模与整机装配校验，通过真实材质渲染还原了设备的实际落地效果。机身主体采用18mm胶合板作为核心结构材料，建模时精准还原了板材的拼接卡位、螺丝安装孔位与层叠结构，渲染阶段赋予模型真实的木质纹理、哑光漆面质感，清晰呈现胶合板的层压肌理与边角裁切细节，让设计方案的可落地性得到直观展现。设备采用经典的三轴传动布局，X轴负责加工头的横向移动，Y轴集成在机身底座的抽屉式结构中承载加工平台，Z轴负责加工头的垂直进给，建模过程中对每一组直线导轨、传动丝杆、步进电机的安装位都做了精准的干涉校验，确保各轴运动行程内无结构碰撞，传动部件的金属材质渲染区分了光轴的亮面金属质感、丝杆的螺纹细节与步进电机的哑光黑壳体质感，不同材质的视觉差异让结构层次清晰可辨。设计思路上充分考虑DIY制作的便利性，所有结构件均采用易裁切的胶合板材质，配套的标准五金件、传动部件、主轴部件均选用市面通用易得的型号，无需定制特殊加工件即可完成组装。模型中还还原了机身底部的抽屉式废料收纳结构，加工过程中产生的切屑可直接落入抽屉内，便于日常清理维护；主轴安装位采用可调节的固定结构，可根据加工需求更换不同功率的主轴电机，拓展设备的加工适用范围。整机装配完成后通过渲染模拟了实际工作状态，各轴的运动方向、加工头的作业位置、平台的装夹空间都得到清晰呈现，结构设计紧凑合理，在有限的桌面占用空间内实现了稳定的三轴数控加工能力，既满足小型工件的雕刻、铣削加工需求，也为数控爱好者提供了可直接参考制作的完整结构方案。
