霍夫曼数控分度转台双工位结构设计

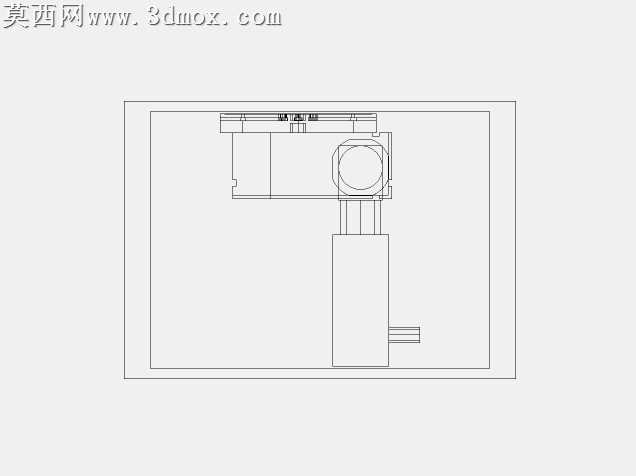

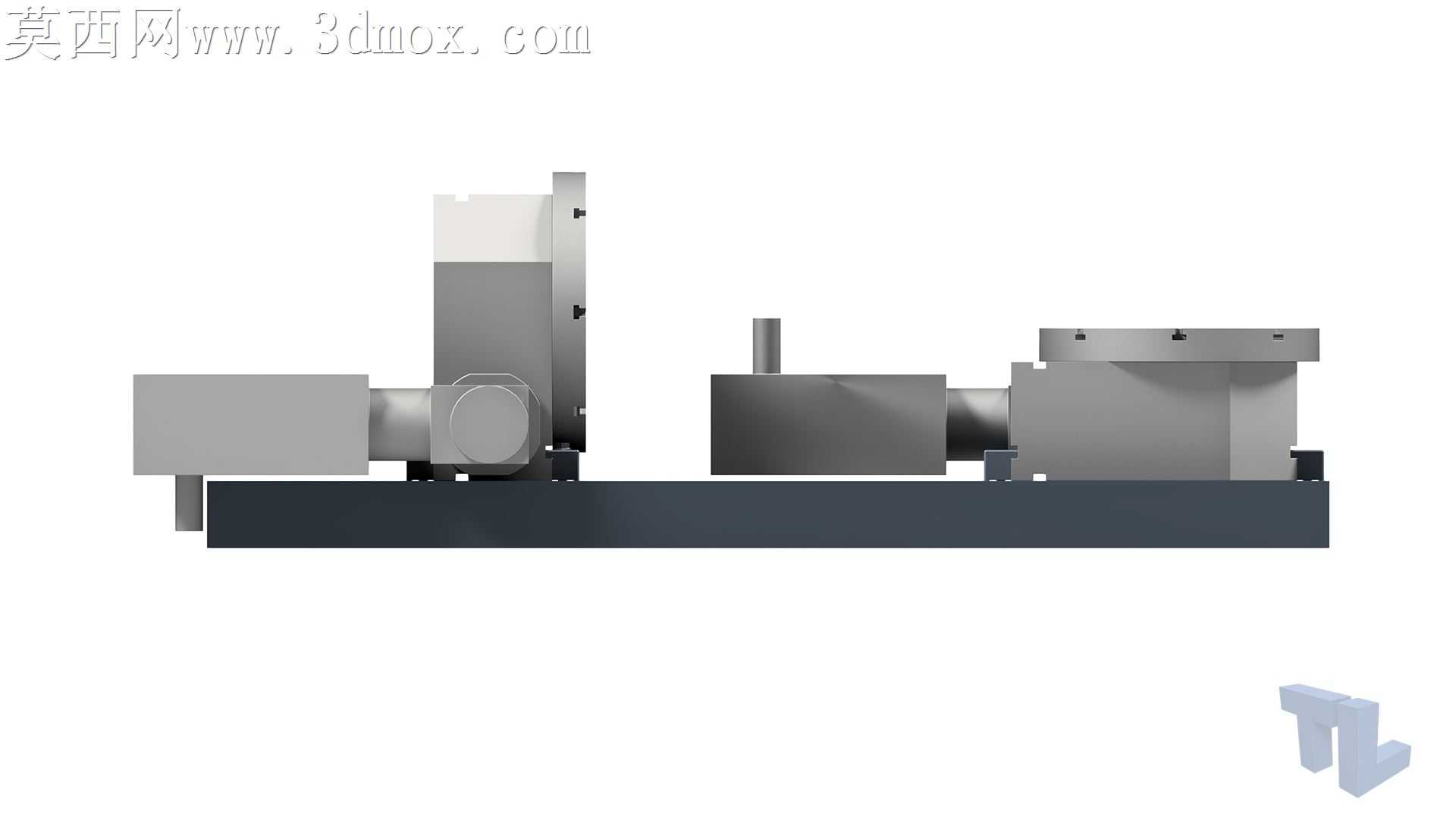

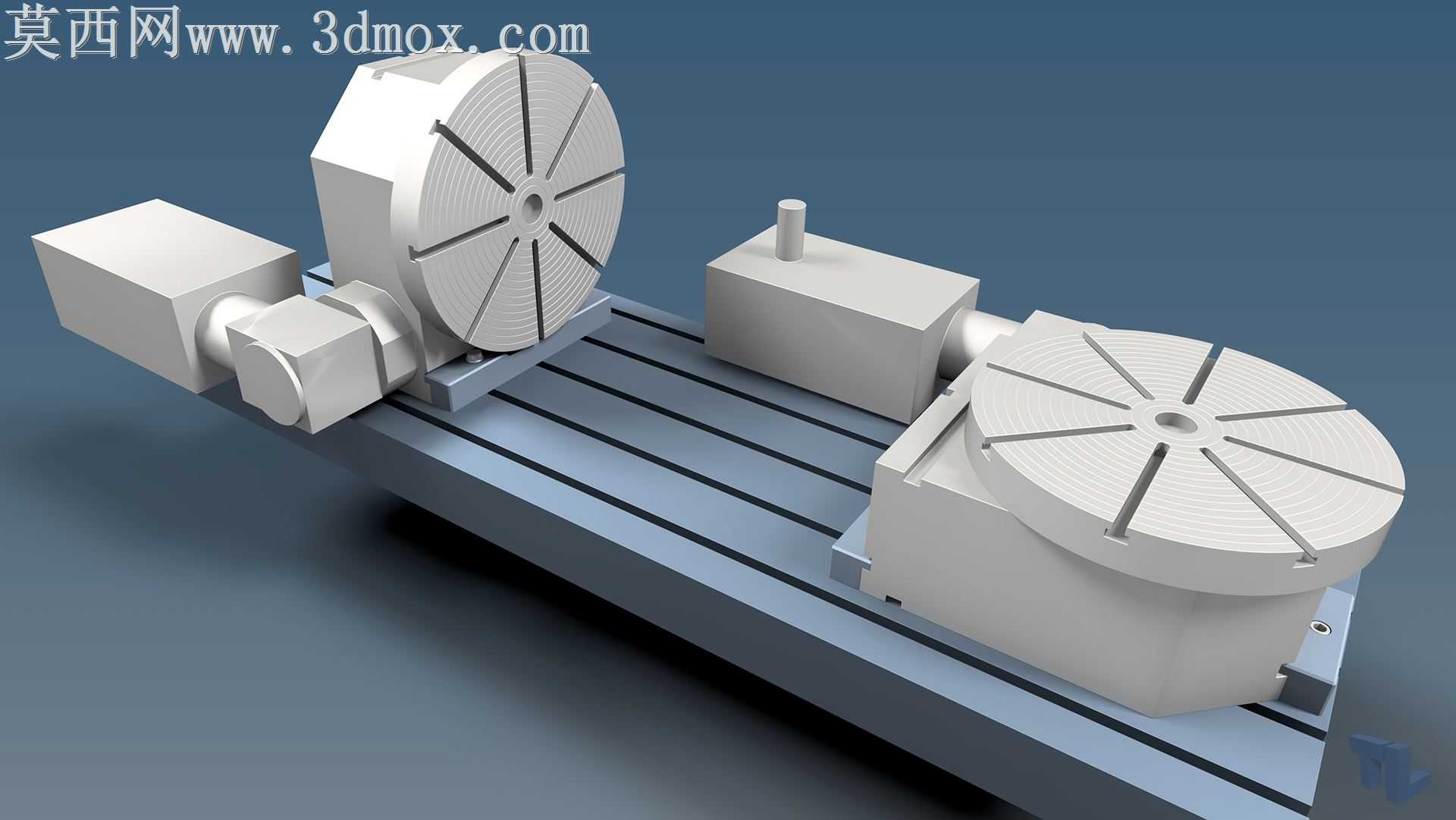

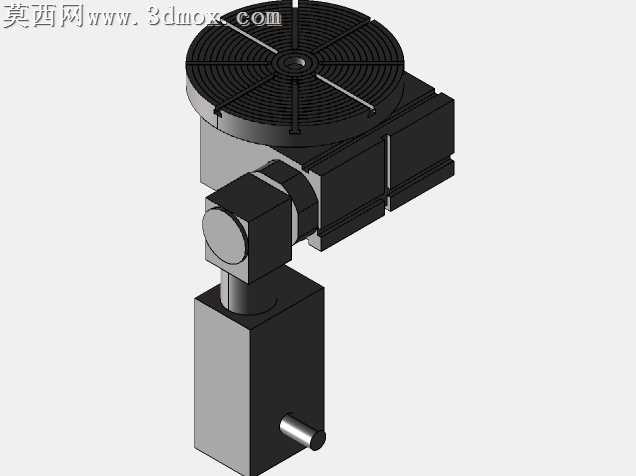

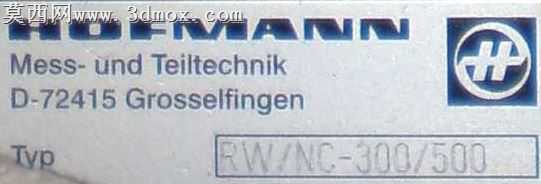

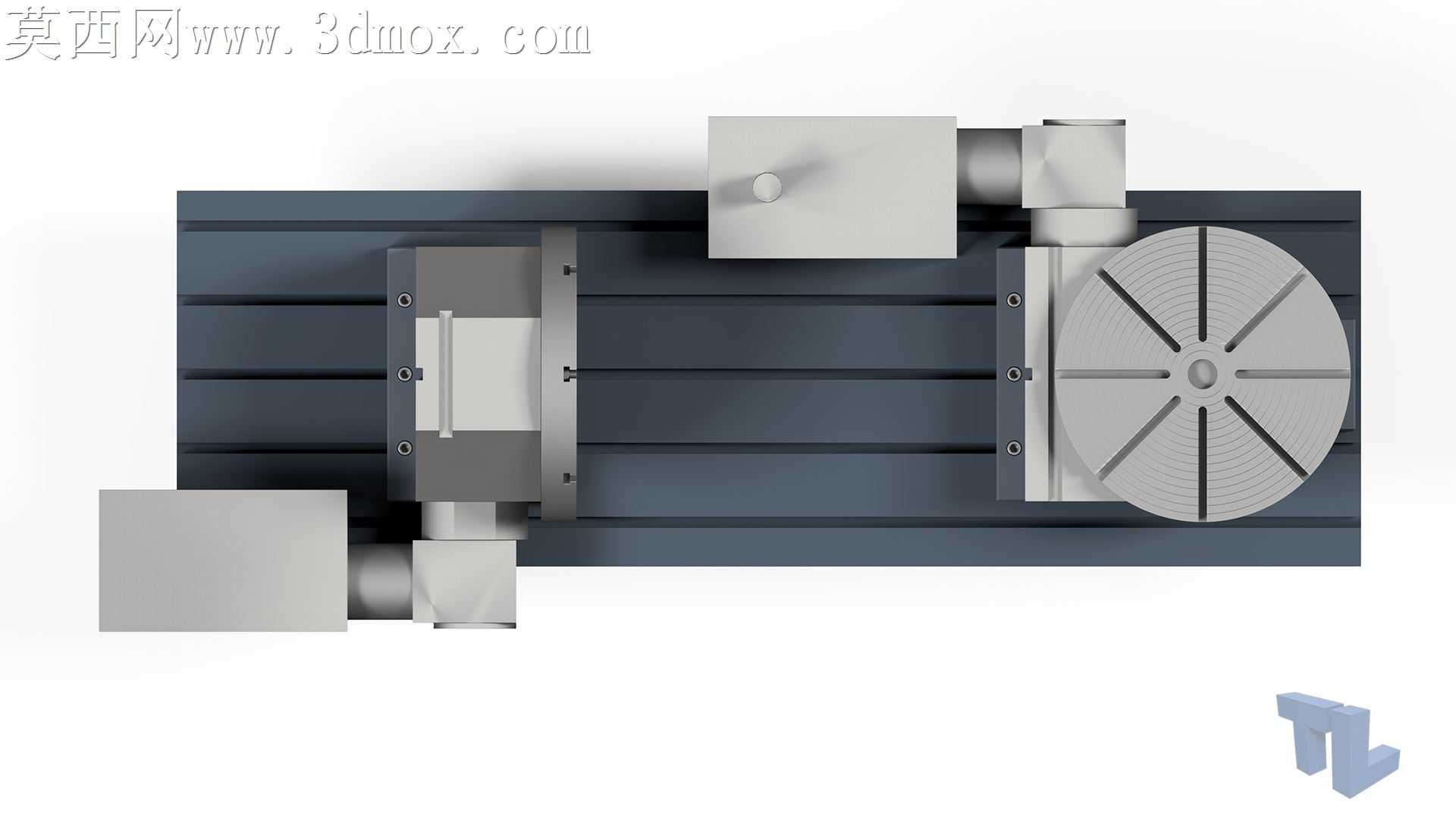

本作品为双工位数控分度转台三维建模设计，对应霍夫曼RWINC 300/500规格分度装置，建模过程严格遵循机械加工设备的实际尺寸比例与装配逻辑，在三维建模环境中完成所有零部件的参数化绘制，确保各部件的配合公差符合数控加工设备的精度要求。建模阶段首先搭建底部安装基座的T型槽平台结构，还原机床工作台的标准槽型尺寸与安装基准面，为两个分度转台提供稳定的安装定位基础；随后分别完成立置、卧置两个分度转台的主体结构建模，还原转台盘面的T型槽布局、盘面分度刻线、主轴传动连接端、驱动箱体的外部轮廓与安装接口，同时完成尾座顶紧单元的结构建模，还原顶紧轴、调节手轮、安装滑座的结构形态，确保两个工位的转台与尾座同轴度符合设计要求。材质渲染阶段采用工业机械常用的材质表现方案，将基座与转台主体箱体赋予磨砂铸铁材质，还原金属铸件的哑光颗粒质感与冷灰色调；转台盘面、主轴连接端、尾座顶紧轴等加工面赋予精磨金属材质，表现加工面的细腻金属光泽与平整质感；安装紧固件、调节手柄等小部件赋予镀铬亮面金属材质，通过材质差异清晰区分不同功能的零部件，提升模型的结构辨识度。结构设计上采用模块化布局思路，两个分度转台可分别独立完成回转分度动作，配合尾座可实现轴类、盘类零件的双工位装夹加工，立置转台可完成立式分度加工工序，卧置转台可配合卧式加工需求，双工位布局可有效减少工件装夹次数，提升加工效率；转台盘面的多道T型槽设计可适配不同规格的夹具安装，满足多类型零件的装夹需求，驱动箱体的集成化设计将传动、锁紧机构整合在箱体内部，在保证结构强度的同时缩小设备整体占用空间。建模过程中对所有活动部件的运动行程进行了干涉检查，确保转台回转、尾座顶紧调节过程中无结构碰撞，各安装面的定位基准统一，可直接用于数控加工设备的布局仿真、加工工序演示以及设备改造方案的验证，模型的结构细节还原度高，可清晰展示数控分度转台的装配关系与工作原理，为相关数控加工工装的设计提供直观的三维参考。
