山地车后螺旋弹簧减震结构设计

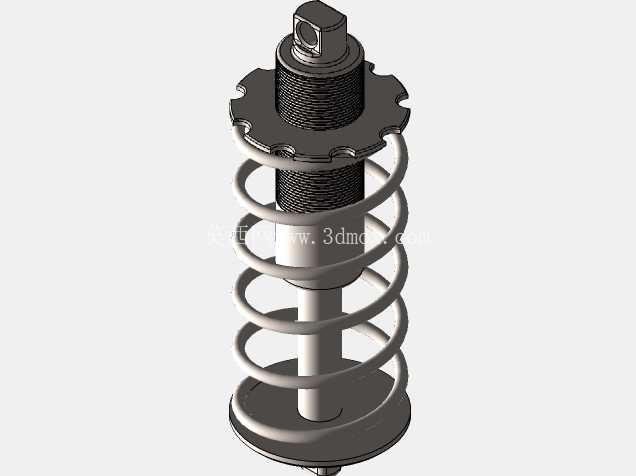

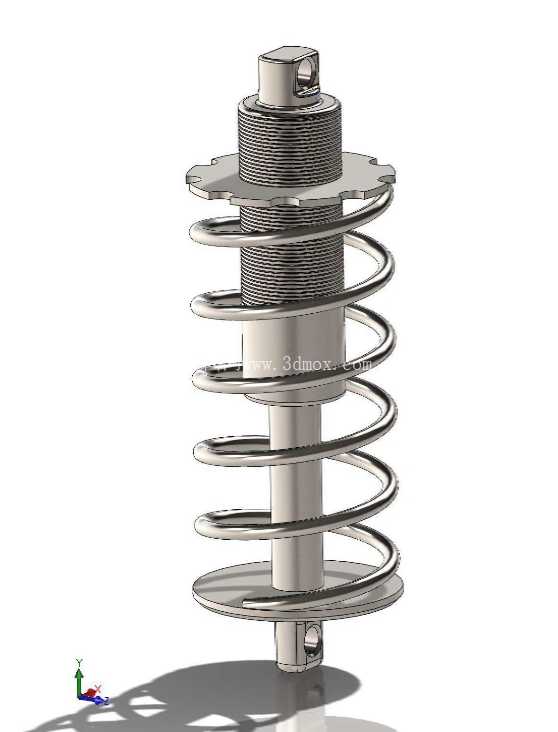

　　该结构为山地车后轮配套的减震组件，核心作用是吸收骑行过程中后轮传递的路面冲击，在非铺装路面骑行、落差落地、颠簸路段通行时，通过弹簧的形变抵消瞬时冲击力，避免刚性冲击直接传递到车架与骑乘者，既提升骑乘舒适度，也能减少车架焊缝、轮组等部位的应力集中，延长整车部件使用寿命。从结构组成来看，整套组件包含螺旋压缩弹簧、中心导向活塞杆、上下安装座、螺纹调节段、阻尼衬套几个核心部分，中心活塞杆贯穿弹簧中心，作为弹簧压缩与回弹的导向基准，避免弹簧在受侧向力时出现偏磨、卡滞甚至弯折失效的问题，上下安装座分别对应车架后三角与摇臂的安装点位，上端带吊耳式安装孔，下端为平面贴合式安装结构，适配常见的单转点、四连杆山地车后悬架安装接口。

　　设计过程中首先要匹配整车的减震行程参数，弹簧的自由长度、线径、有效圈数直接决定了减震的初始刚度与最大压缩量，螺纹调节段设置在上安装座位置，通过旋转调节环可以改变弹簧的预压缩量，以此适配不同体重骑乘者的使用需求，也能根据骑行路况调整减震的软硬程度，预压量调整范围覆盖常规山地车使用的15%-30% sag区间，满足从林道穿越到轻度速降的使用场景。安装边界方面，上端吊耳孔的孔径与安装轴径采用间隙配合，公差控制在H8/f7区间，保证安装后减震器可以随摇臂摆动自由转动，不会出现运动干涉；下端安装面的平面度要求控制在0.1mm以内，避免安装后出现附加弯矩导致活塞杆偏磨；弹簧的最大外径小于上下安装座的外缘直径，在最大压缩行程下，弹簧各圈之间预留有足够的安全间隙，不会出现并圈冲击的问题。

　　阻尼衬套嵌套在活塞杆与安装座的配合位置，采用自润滑材质，不需要额外加注润滑脂即可长期工作，减少后期维护成本，同时可以过滤弹簧回弹过程中的高频振动，避免出现多余的弹跳感。在实际装车匹配时，需要先确认减震器的两端安装距，也就是上下安装点之间的中心距，要与车架设计的初始安装距完全匹配，否则会改变后悬架的几何角度，影响整车的操控特性；弹簧的刚度选择需要结合骑乘者体重、后悬架的杠杆比来计算，杠杆比偏大的车架需要搭配刚度更高的弹簧，避免出现打底的问题，杠杆比偏小的车架可以选择刚度稍低的弹簧，提升小震动的灵敏度。

　　该结构的导向活塞杆表面做了硬化处理，表面硬度达到HRC45以上，耐磨性能优异，长期往复运动也不会出现拉毛、漏油的问题，弹簧表面做了防锈处理，可以适应雨天、泥泞路段的使用环境，不会轻易出现锈蚀失效的情况。上下安装座的边缘做了翻边结构，可以对弹簧起到径向限位作用，即使弹簧出现意外断裂的极端情况，也不会直接脱出造成安全事故，提升了使用的安全性。在三维建模过程中，需要重点校核弹簧压缩过程中的运动轨迹，确认在全行程范围内弹簧不会与车架、轮胎、刹车管线等周边部件发生干涉，同时要模拟不同预压量下的弹簧受力情况，确认各部件的应力在材料许用应力范围内，活塞杆的抗弯强度要满足侧向力冲击的要求，避免在落地冲击时出现活塞杆弯曲的问题。
