可变螺距变径圆柱螺旋弹簧结构设计

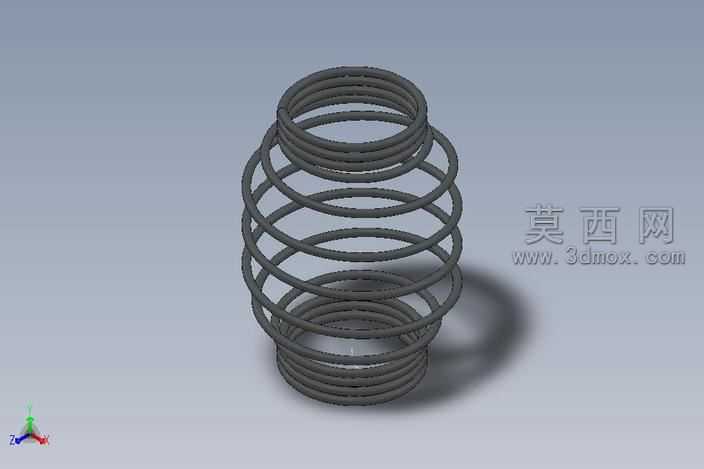

本作品为可变螺距与直径的圆柱螺旋弹簧三维建模作品，建模过程依托三维参数化设计软件完成，整体采用螺旋扫描特征作为核心建模逻辑，通过定义多段不同参数的螺旋路径，精准实现弹簧不同区段的螺距、中径差异化设计。建模初期先梳理弹簧的功能需求，明确两端密圈段、中间疏圈段的参数差异：两端密圈部分螺距更小、簧圈中径逐步收窄，用于适配安装时的端面贴合需求，保证安装定位的稳定性；中间工作段螺距更大、簧圈中径更宽，用于承载工况下的弹性形变，提供符合设计要求的刚度特性。建模过程中先绘制弹簧丝的圆形截面轮廓，再通过可变参数螺旋线作为扫描轨迹，将截面沿轨迹扫描生成整体簧体，同时对两端簧圈的收尾部分做相切过渡处理，避免出现应力集中的尖锐棱边，还原实际弹簧的端部并圈结构。材质渲染阶段选用金属弹簧常用的合金结构钢材质，调整材质的粗糙度、金属度参数，还原弹簧表面氧化处理后的深灰哑光金属质感，同时添加柔和的环境光影，让簧圈之间的层叠结构、螺旋走向的光影层次清晰呈现，便于直观观察不同区段的螺距、直径变化细节。结构设计上，该弹簧区别于普通等螺距等径弹簧，通过参数变化实现非线性刚度特性，在受载初期刚度较小可缓冲冲击，随着载荷增大密圈逐步贴合后刚度提升，可适配需要变刚度缓冲的机械安装场景，建模过程中所有参数均可通过参数表调整，可快速修改簧丝直径、各段螺距、各段中径、有效圈数等核心参数，快速衍生不同规格的变参数弹簧模型，为后续的力学仿真、工程出图提供精准的三维模型基础。
