可口可乐金属密封瓶盖精细结构设计

　　日常快消饮品的密封环节里，皇冠型金属瓶盖是碳酸饮品封装环节应用最广泛的密封结构，这类瓶盖的设计直接关联饮品的密封保质期、开盖扭矩适配性、运输过程的密封可靠性，也是瓶装碳酸饮品生产线压盖工序的核心适配零件。做这个瓶盖的结构设计时，首先要匹配标准玻璃瓶口的安装边界，瓶口的密封面外径、瓶口锁合环的凸起尺寸、瓶口端面的平面度公差，都是瓶盖结构设计的核心输入参数，瓶盖的内侧裙边尺寸必须完全适配对应规格的瓶口，压合后裙边的21个棱齿要完全卡入瓶口的锁合环下方，形成均匀的周向抱紧力，避免碳酸饮品内部的二氧化碳溢出，同时阻挡外部杂质进入瓶内。

　　瓶盖顶部的压印标识区域，要考虑金属板材冲压成型后的形变余量，标识的凸起高度不能超过0.3mm，既保证标识的辨识度，又不会因为冲压深度过大导致板材出现裂纹、应力集中的问题，毕竟瓶盖采用的是镀锡薄钢板材质，板材厚度通常在0.22mm到0.25mm之间，冲压成型的延展率有明确的上限，超过阈值就会出现板材破裂、防腐层脱落的问题。瓶盖内侧的密封垫片区域，要预留出垫片的安装空间，垫片通常采用PVC或者三元乙丙橡胶材质，压合后垫片会产生15%到20%的压缩量，完全填充瓶盖顶部与瓶口端面之间的间隙，形成端面密封，这部分的尺寸设计要严格控制瓶盖内部的深度，深度过大会导致压盖后垫片压缩量不足，密封失效出现漏液、泄气问题，深度过小则会导致压盖时瓶盖变形，棱齿无法完全卡入锁合环，出现掉盖的风险。

　　棱齿的齿形角度设计也有明确的工程要求，每个齿的倾斜角度、齿根的圆角半径，都要匹配自动压盖机的压盖头尺寸，压盖过程中压盖头的瓣模会沿径向收拢，将棱齿压入瓶口锁合环下方，齿形角度不合理会导致压盖时棱齿出现褶皱、断裂，或者压合后抱紧力不足，在运输过程中因为温度变化、瓶内压力波动出现松盖。从应用场景来看，这类瓶盖除了适配碳酸饮品的玻璃瓶封装，也可以用于部分玻璃瓶装汽水、精酿啤酒的密封，不同饮品的瓶内压力不同，对应的瓶盖板材厚度、棱齿数量、密封垫片材质也会有细微调整，比如啤酒的瓶内压力略高于可乐，对应的板材厚度会提升0.02mm，棱齿的抱紧力设计值也会相应提高。设计过程中还要考虑消费者的开盖体验，瓶盖裙边的外翻角度、棱齿与瓶口锁合环的接触面积，要保证使用标准开盖器时，撬起的扭矩在1.2N·m到1.8N·m之间，扭矩过大消费者开盖困难，扭矩过小则会出现密封可靠性不足的问题。另外瓶盖外侧的印刷涂层区域，要预留出印刷工艺的定位基准，保证logo印刷的位置度公差在±0.5mm以内，涂层的附着力也要满足运输、存储过程中的摩擦要求，不会出现掉漆、标识模糊的问题。

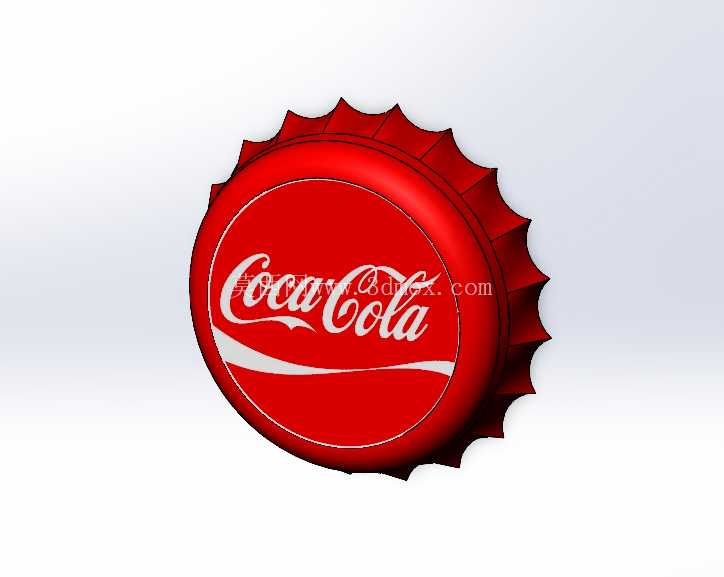

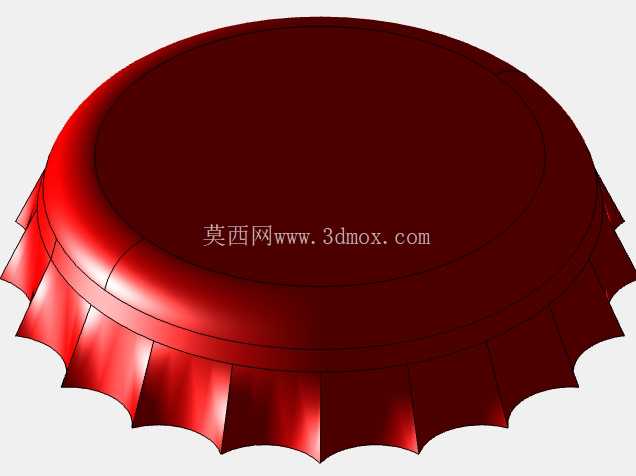

　　整个模型的结构完全按照实际量产的瓶盖参数构建，棱边的圆角、板材的厚度、螺纹区域的可选结构都做了还原，既可以用于包装结构的教学演示，也可以作为压盖工装设计的参考模型，用于验证压盖头与瓶盖的适配性，或者用于产品可视化渲染、3D打印的结构验证，所有的尺寸边界都符合实际量产零件的公差要求，不存在结构干涉、尺寸偏差的问题，能够直接导入各类CAD软件做装配干涉检查，也可以用于生产线的虚拟调试，模拟压盖过程中瓶盖的形变过程，优化压盖头的瓣模角度、压合行程参数。
