CR10S PRO 3D打印机打印头结构设计

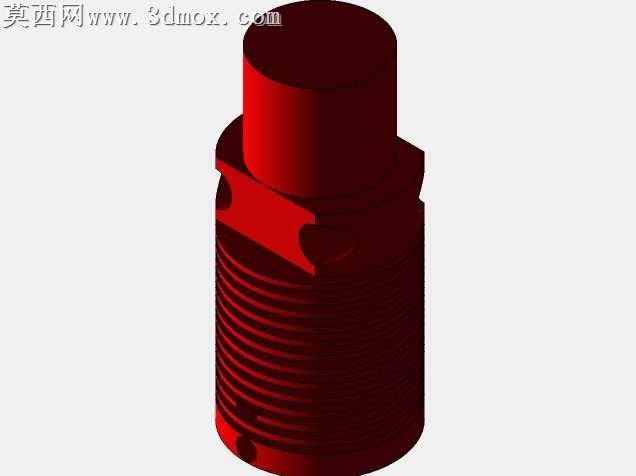

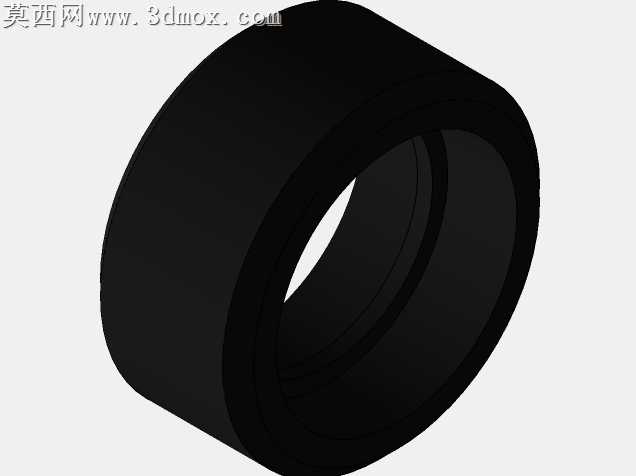

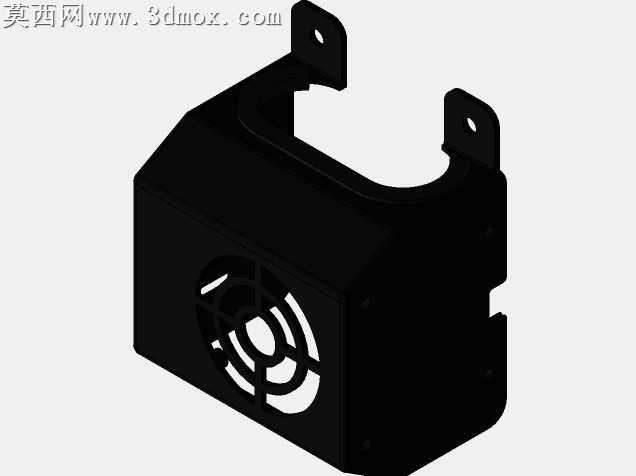

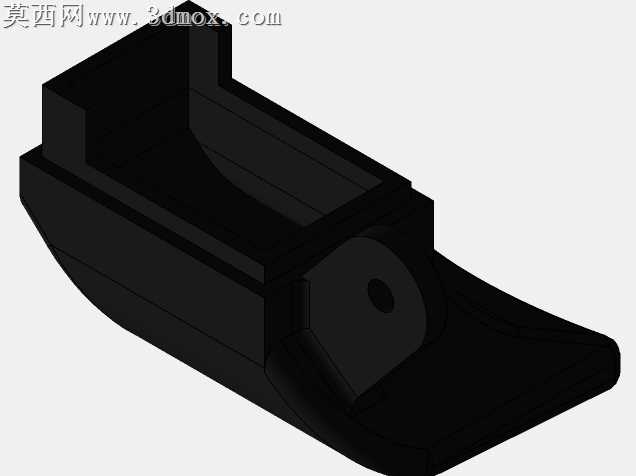

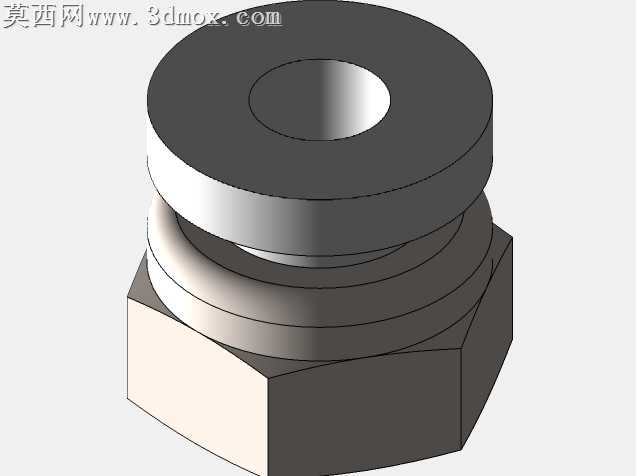

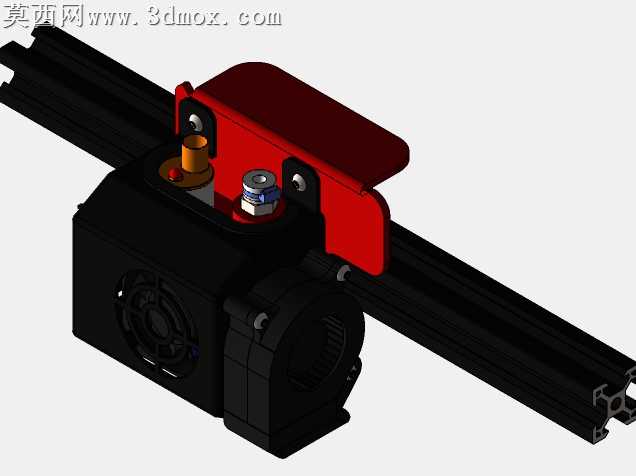

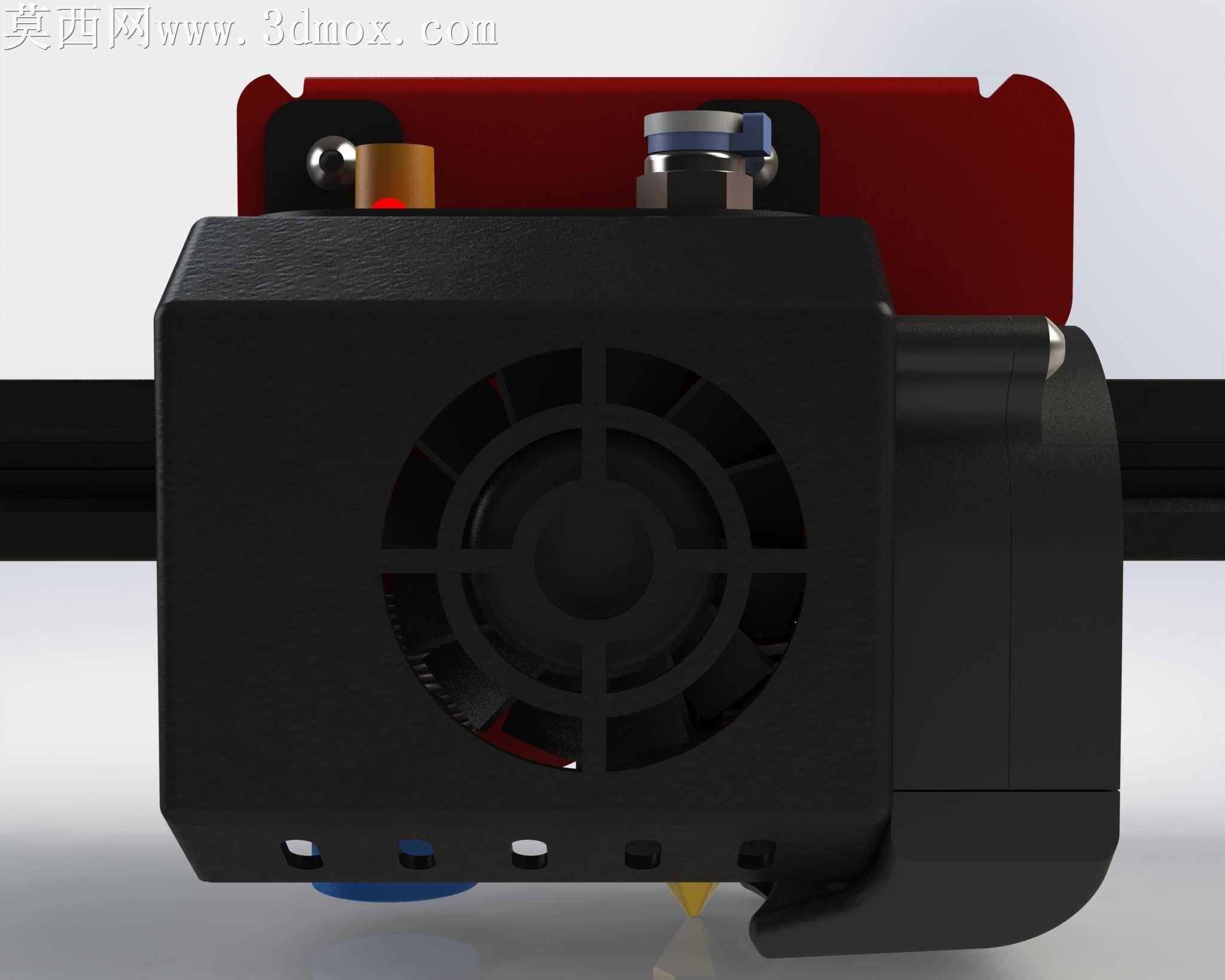

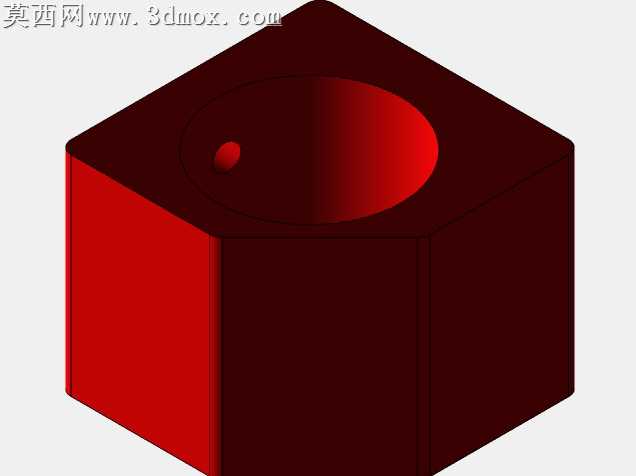

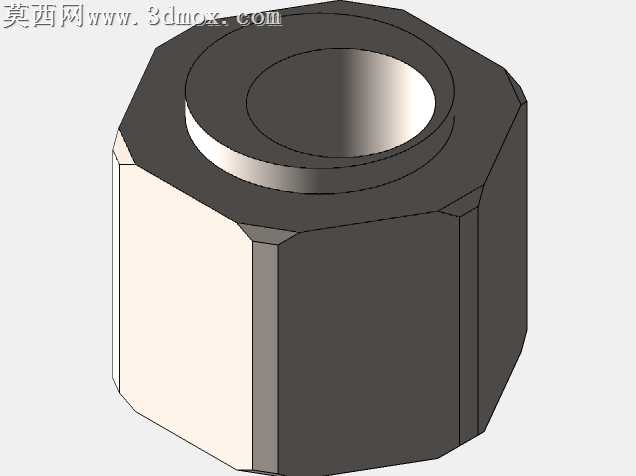

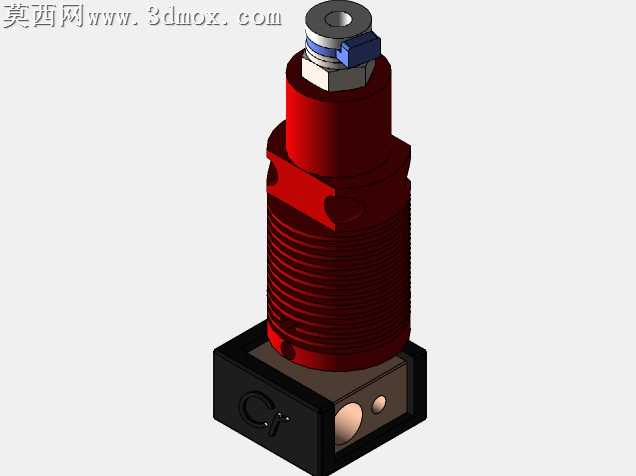

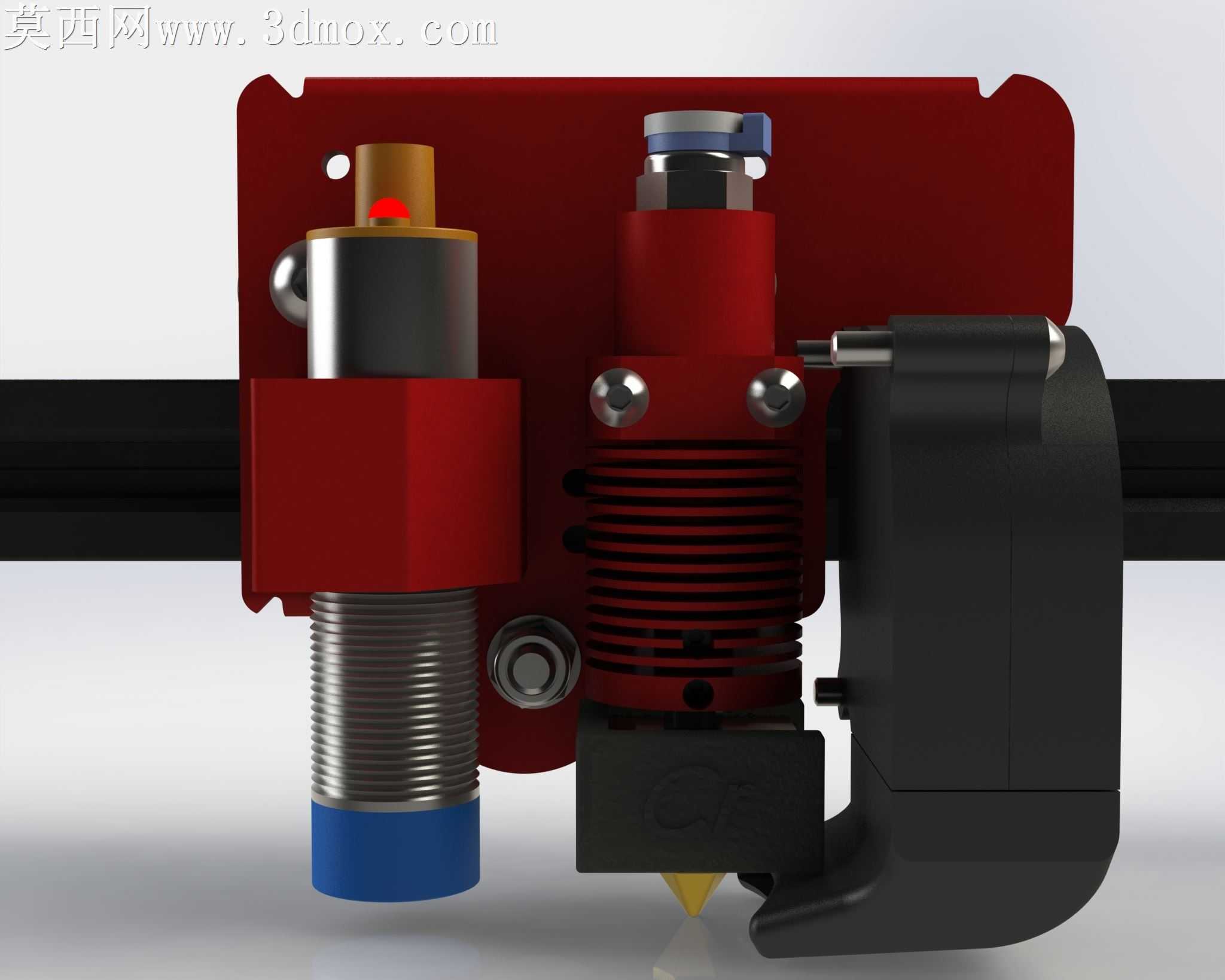

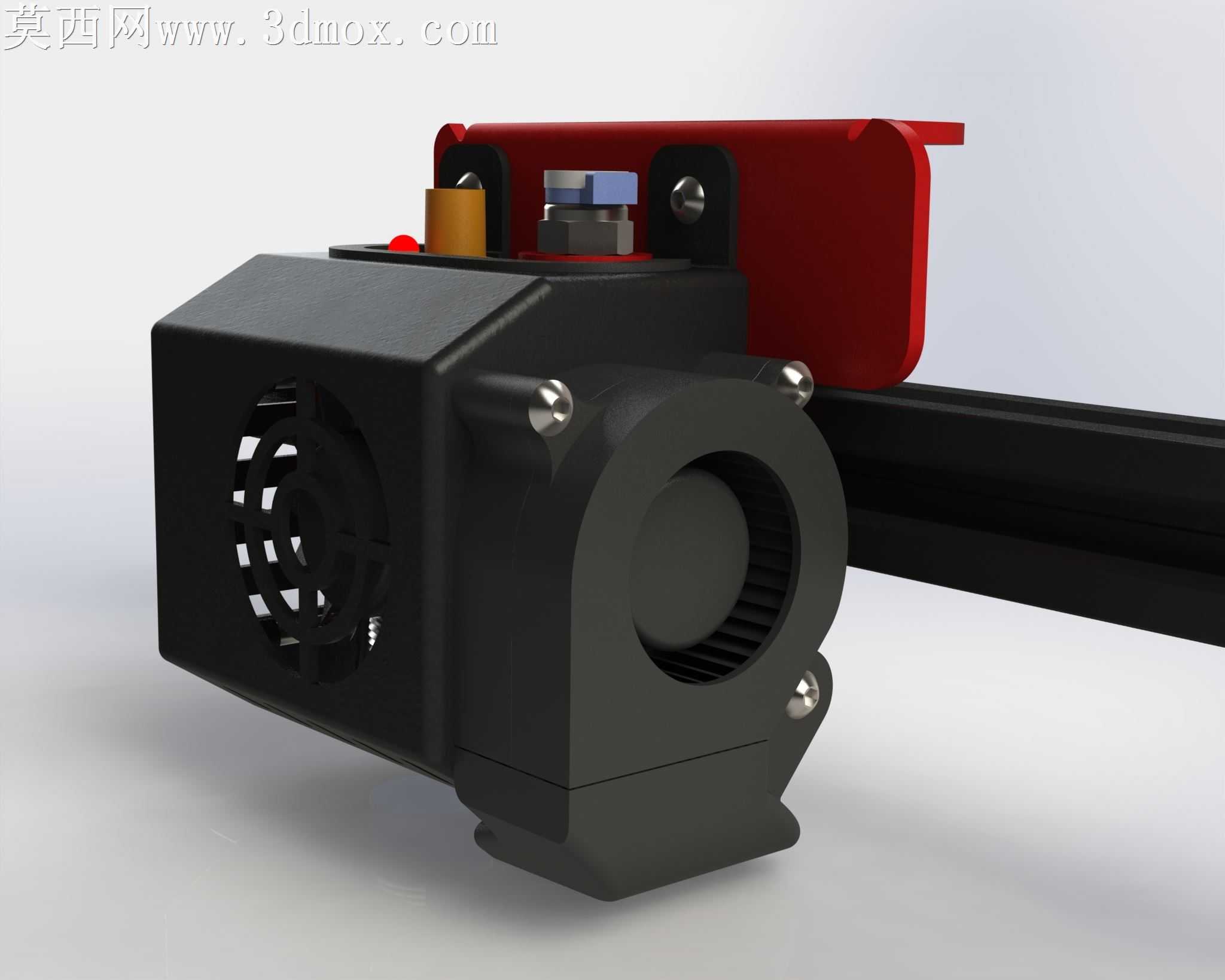

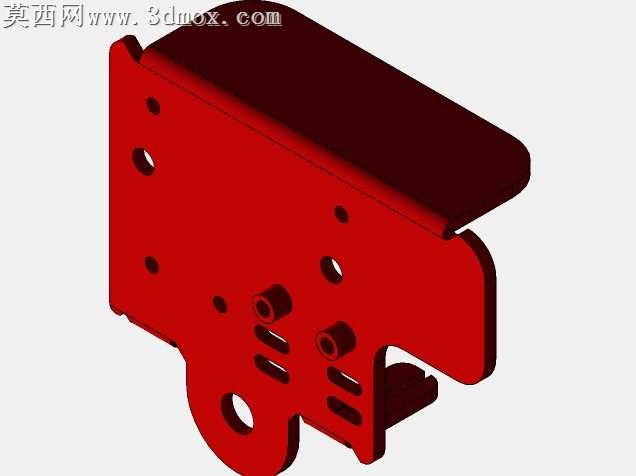

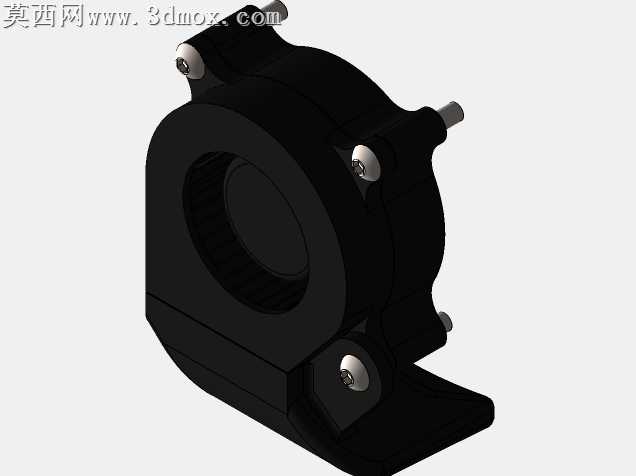

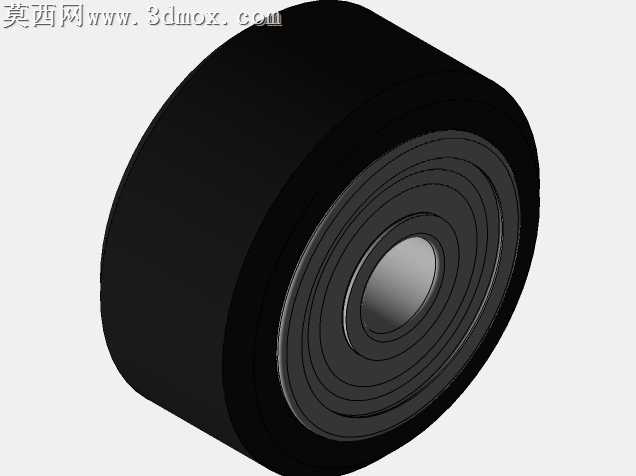

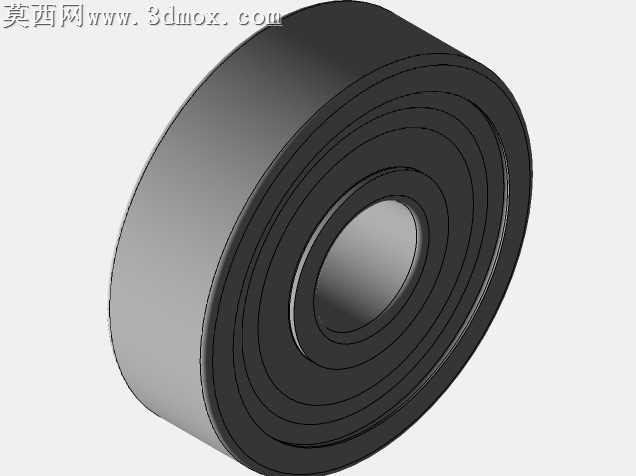

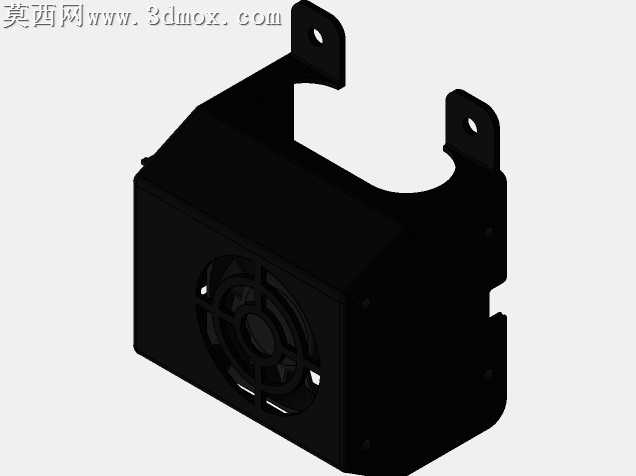

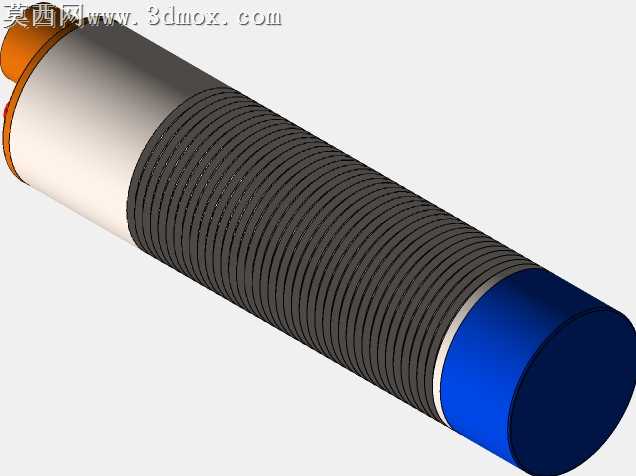

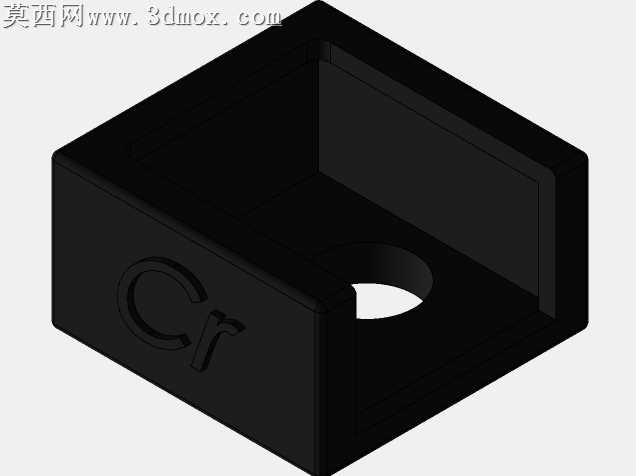

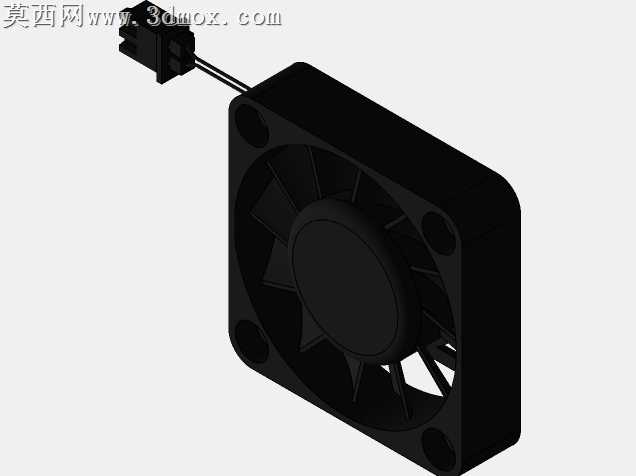

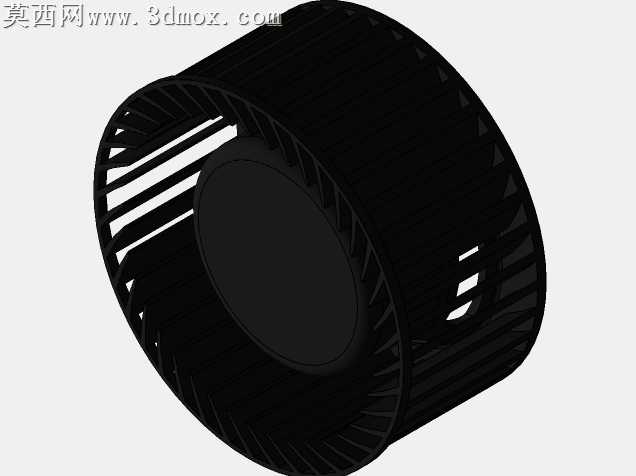

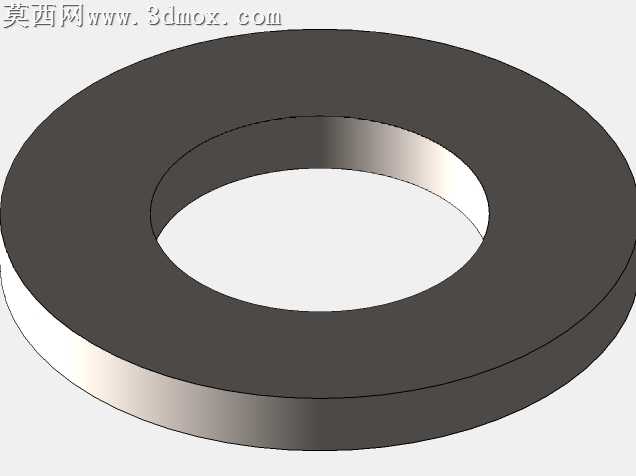

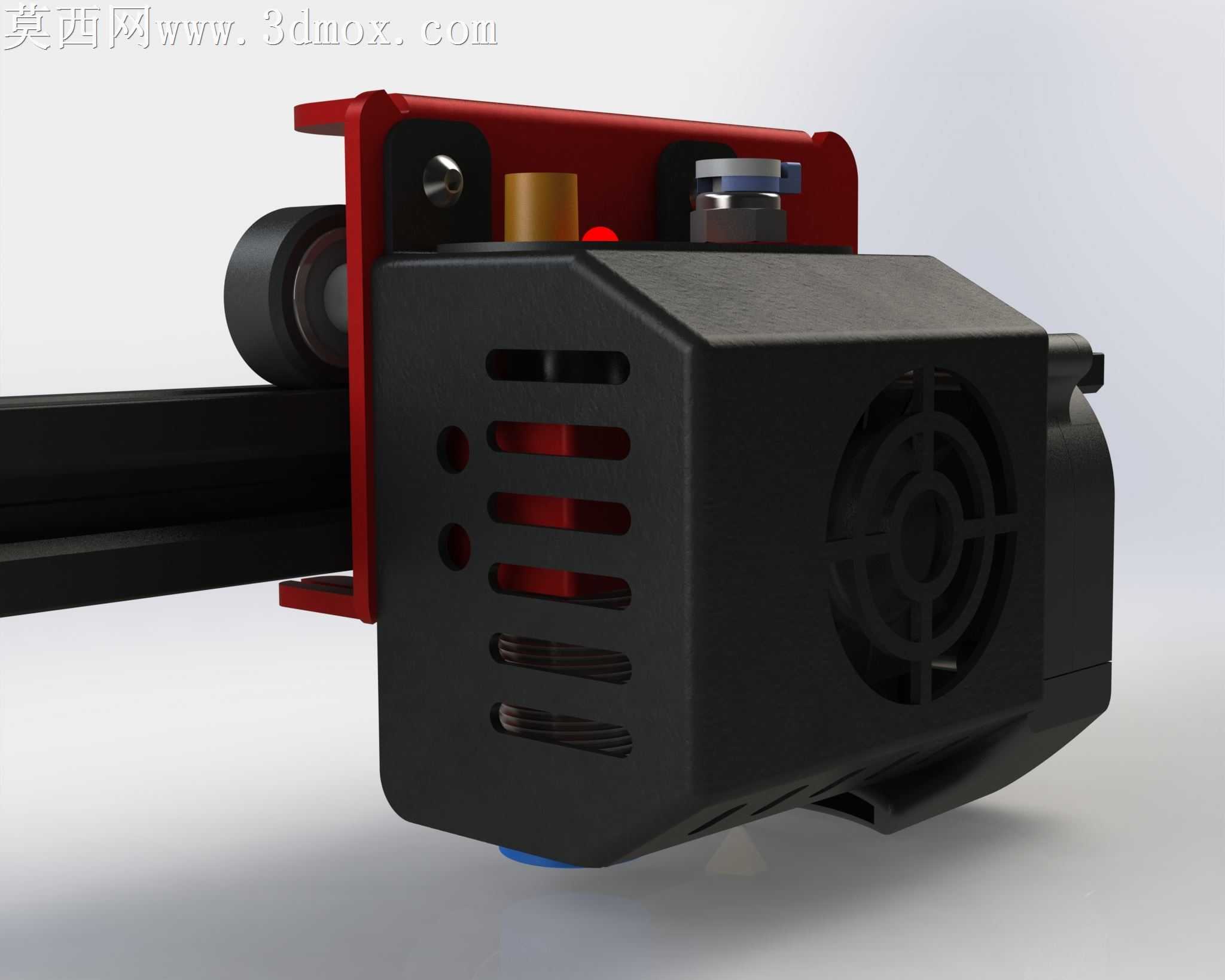

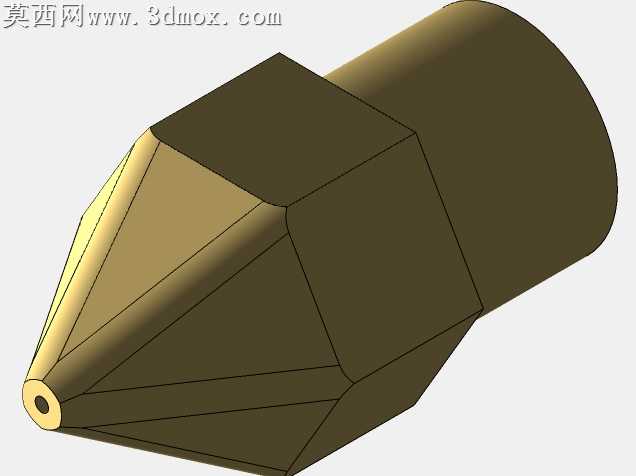

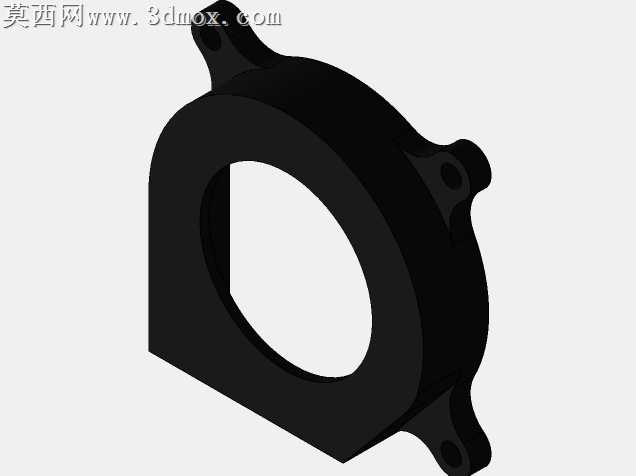

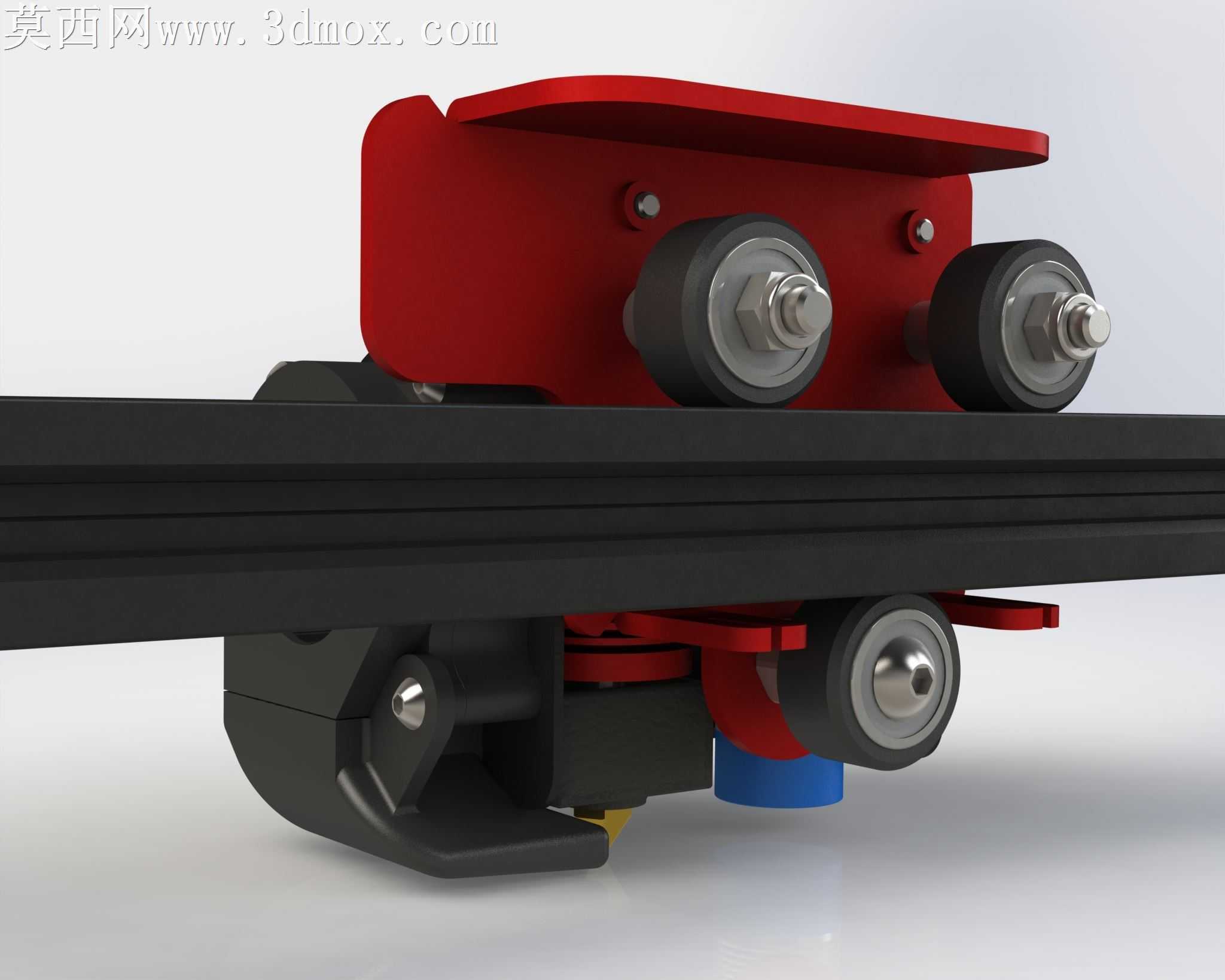

本模型针对CR10S PRO机型的打印头组件开展三维结构设计，建模阶段依托SolidWorks平台完成全零件参数化搭建，对打印头各功能模块的装配关系做了完整还原。模型主体涵盖挤出安装支架、散热风道壳体、热端固定座、传动滚轮组件、传感安装位等核心结构，外观渲染阶段针对不同部件匹配对应材质属性：红色安装支架赋予哑光金属烤漆质感，黑色散热壳体做磨砂工程塑料材质表现，传动滚轮还原橡胶外圈与金属内轴的材质差异，金属紧固件做亮面金属质感处理，风道格栅、散热孔位等细节结构均做精细化建模，保证渲染效果的真实感。设计过程中参考原机打印头的实际尺寸做手工测绘校准，对部分非核心结构做合理简化以兼顾建模效率与装配准确性，同时预留了热敏元件、散热风扇、接近传感器的标准安装位，适配通用规格的40×40×10散热风扇安装尺寸，感应式接近传感器的安装位完全匹配原机尺寸，可直接替换对应部件使用。模型完整还原了打印头的走丝路径、风道走向、皮带传动配合结构，散热壳体上的通风槽孔按照实际散热需求做等比例排布，既保证外观还原度，也能直观体现打印头的散热逻辑与挤出工作原理，各零件之间的装配间隙、配合公差均按照实际装配要求做参数设定，可直接用于3D打印配件的改装参考、结构原理教学演示，也可作为整机装配设计中的标准功能组件调用，帮助设计者快速完成3D打印机挤出端的结构搭建，减少重复建模工作量。
