电子设备面板用金属LED指示灯灯座

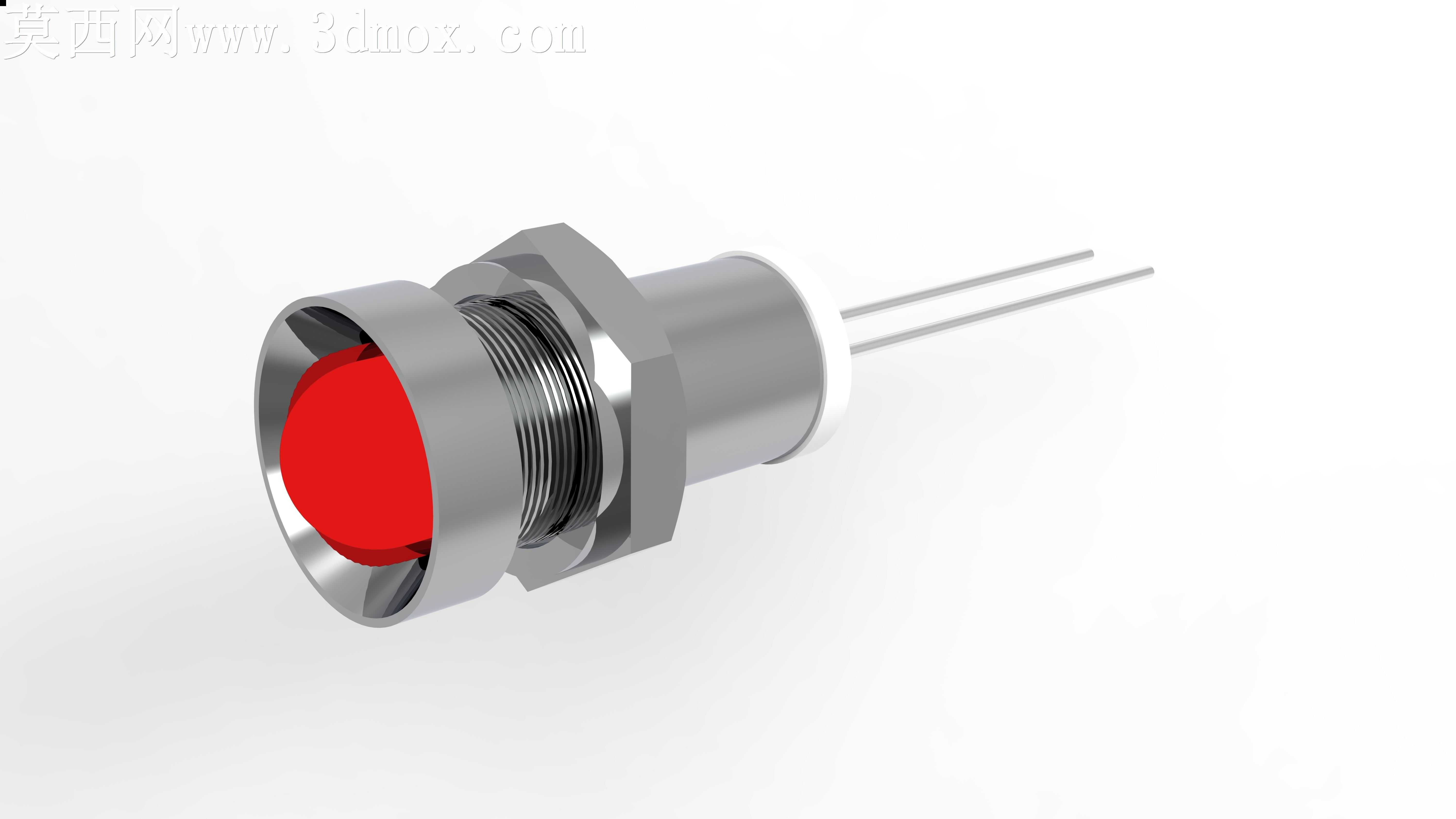

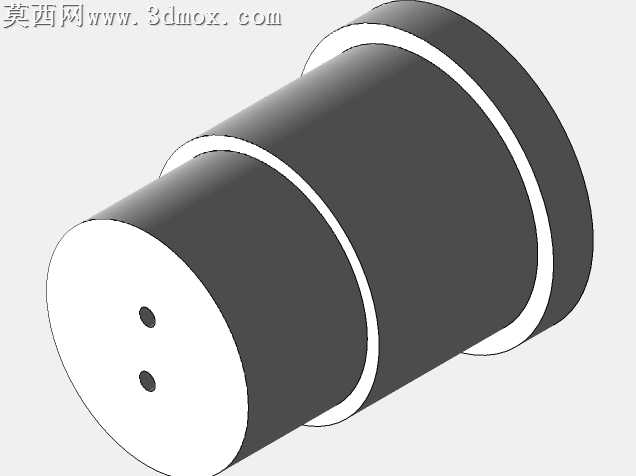

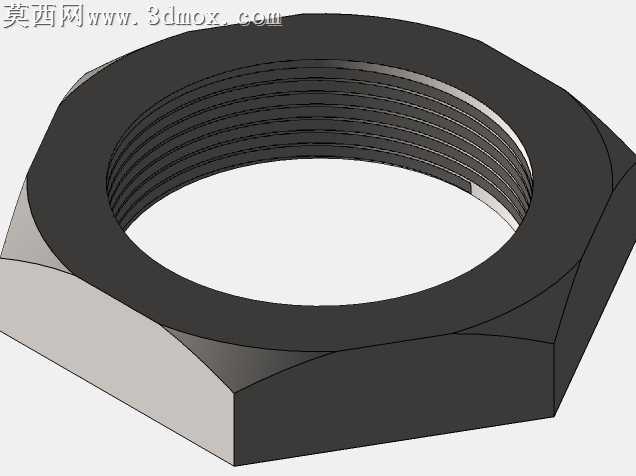

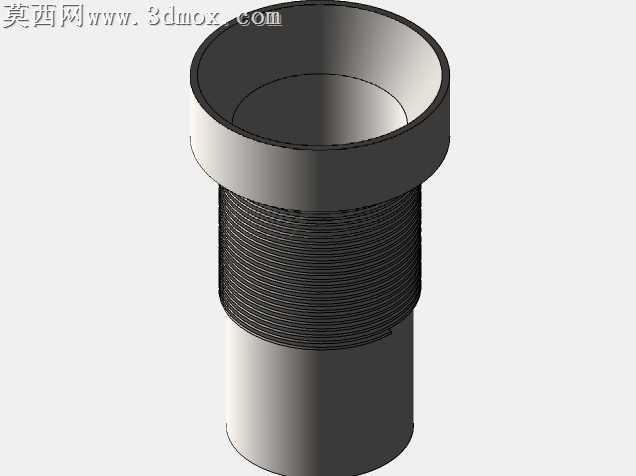

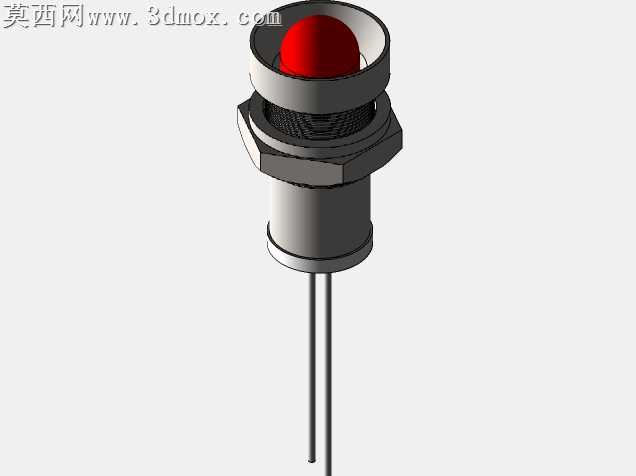

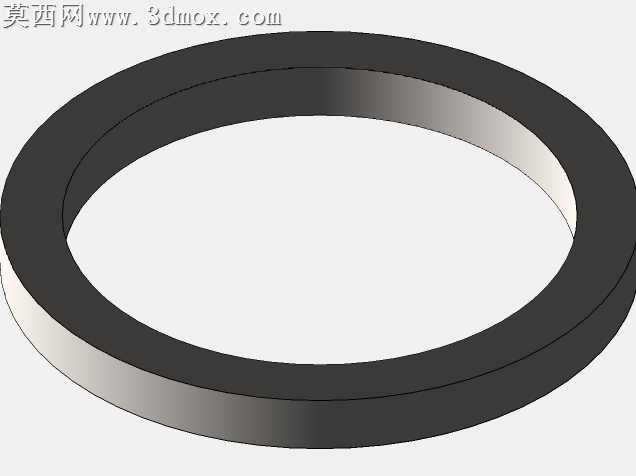

本作品为适配电子设备外壳安装的LED指示灯灯座三维模型，建模过程中严格遵循工业级指示灯的通用安装规范，以SolidWorks为核心建模工具完成全参数化结构搭建。建模阶段首先绘制灯座前端的金属防护圈截面轮廓，通过旋转凸台命令生成带内凹反光腔的前端结构，该反光腔采用15度内倾锥面设计，可有效聚拢LED光线提升指示辨识度，同时在防护圈外侧加工出标准细牙外螺纹结构，配套六角锁紧螺母的建模完全匹配螺纹螺距参数，可实现面板安装时的螺纹旋合锁紧，适配常见厚度的电子设备金属或塑料面板。灯座中段的六角卡位结构采用拉伸切除命令精准绘制对边尺寸，方便安装时使用扳手夹持固定，避免灯座随螺母转动拉扯内部接线。灯座尾部设计有白色绝缘隔套结构，建模时单独分配绝缘塑料材质参数，将金属灯体与两根直插式接线引脚做物理隔离，引脚采用标准0.8mm直径导电金属材质建模，长度适配常规PCB板焊接或导线压接的操作需求。材质渲染阶段，金属外壳部分采用哑光镀镍金属材质，调整金属粗糙度参数模拟真实五金件的细腻磨砂质感，前端指示区域采用高饱和度半透明红色PC材质，设置合适的透光率与漫反射参数，还原指示灯点亮时的均匀柔光效果，尾部绝缘套采用乳白色阻燃塑料材质，接线引脚采用亮面镀锡铜材质，不同材质的边界做了精准的分割处理，无材质错位溢出问题。结构设计上充分考虑实际生产的装配合理性，灯座内部预留了标准5mm直插LED的安装腔体，腔体尺寸与LED灯珠的公差范围做了适配，既可以保证灯珠卡紧不松动，也不会因为过盈量过大导致装配困难，前端的金属圈边缘做了0.2mm的圆角倒边处理，避免安装使用时划伤操作人员，螺纹尾部设计有止退台阶，可防止锁紧螺母旋入过深损坏灯座结构。整体建模过程中所有特征均保留完整参数，可根据实际使用需求调整安装螺纹规格、灯座整体长度、引脚间距等参数，适配不同尺寸的LED灯珠与不同厚度的设备面板，模型的所有配合面均做了公差预留，可直接导出工程图用于开模生产或3D打印打样验证。
