小蛋糕独立包装输送生产线三维设计

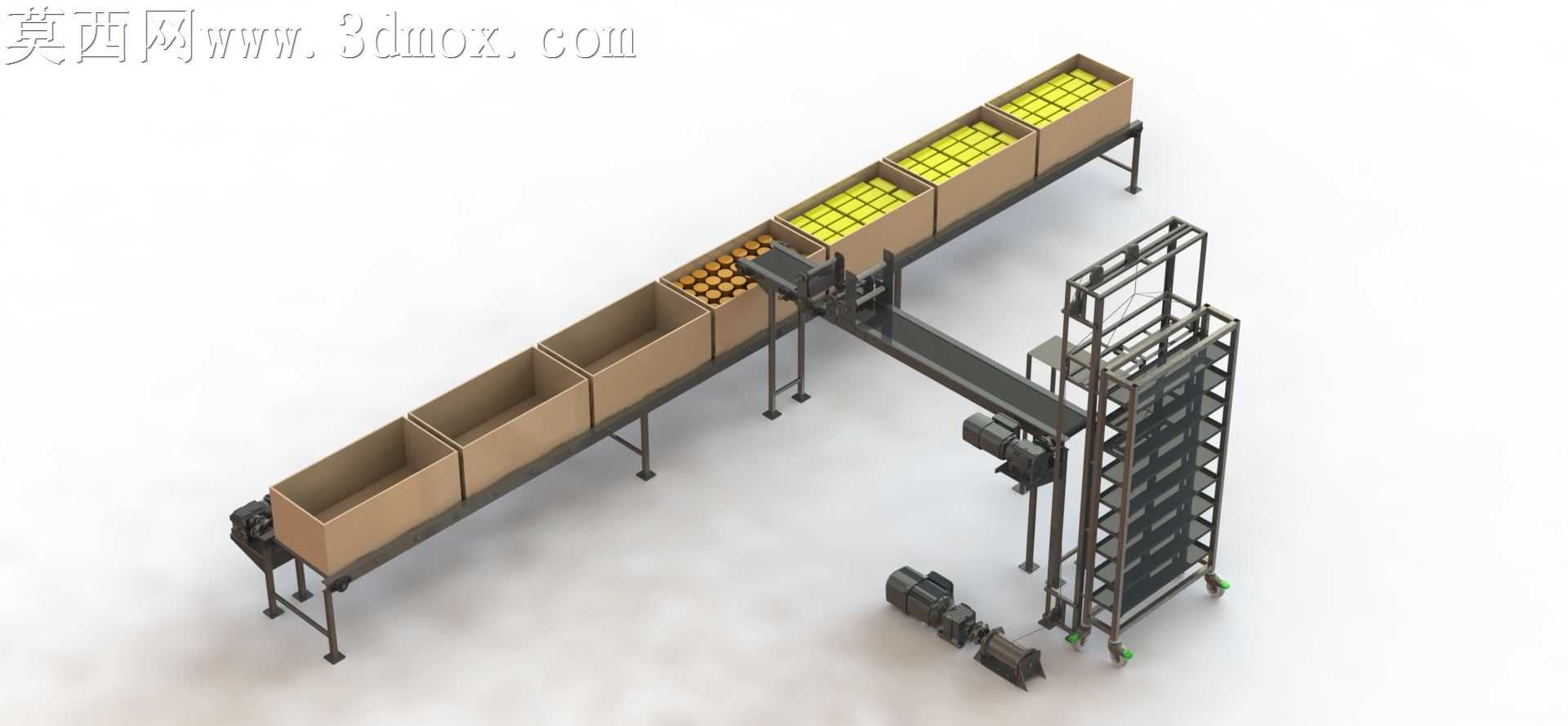

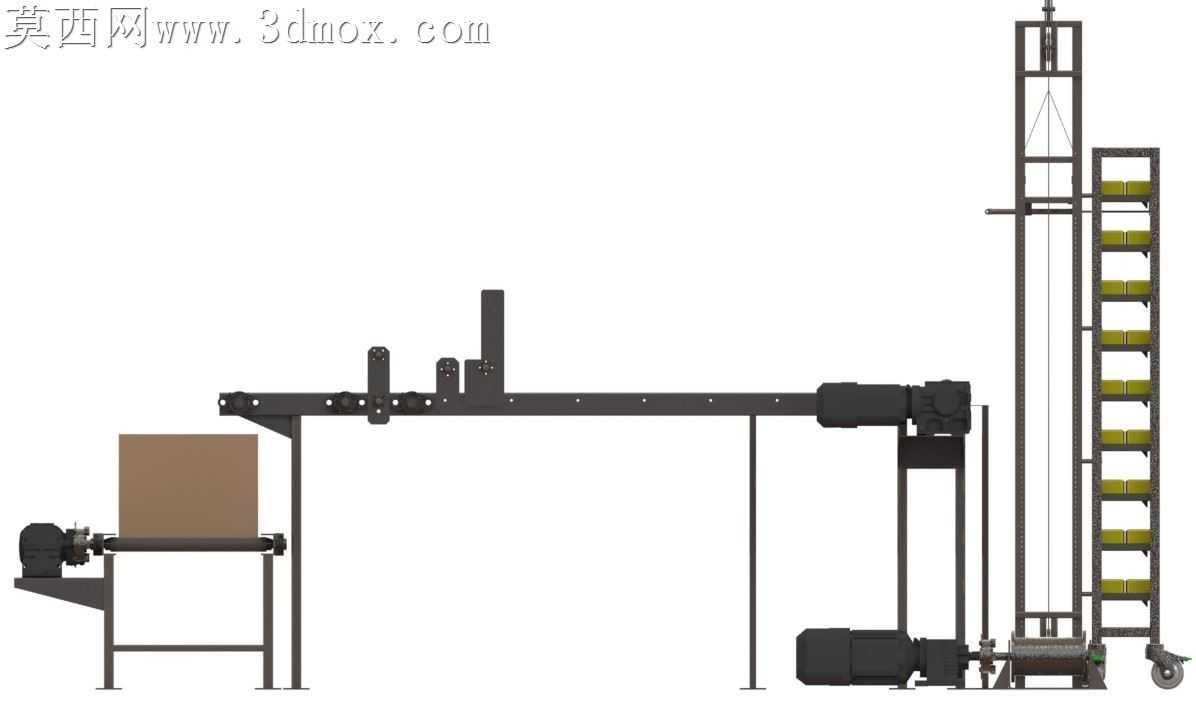

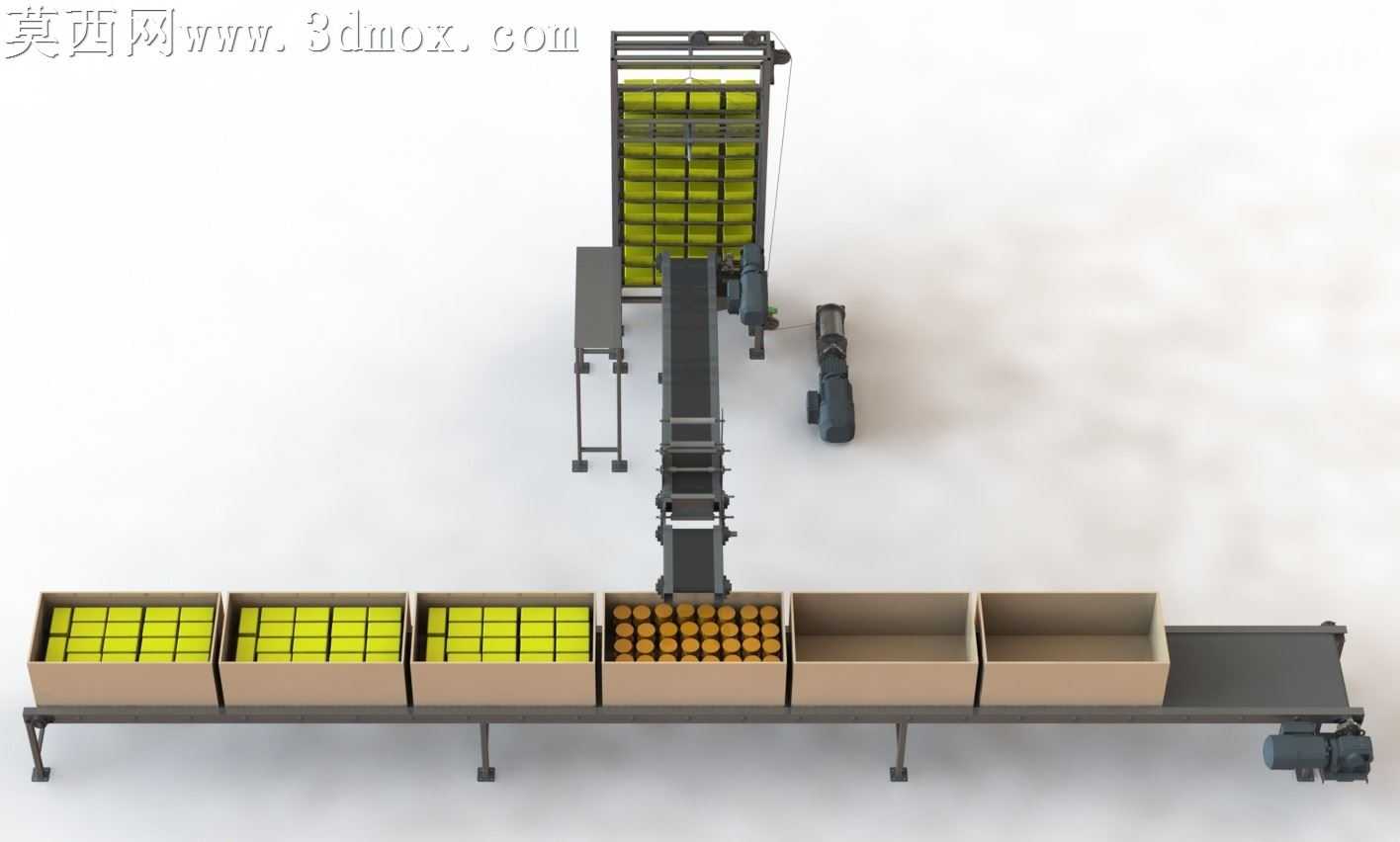

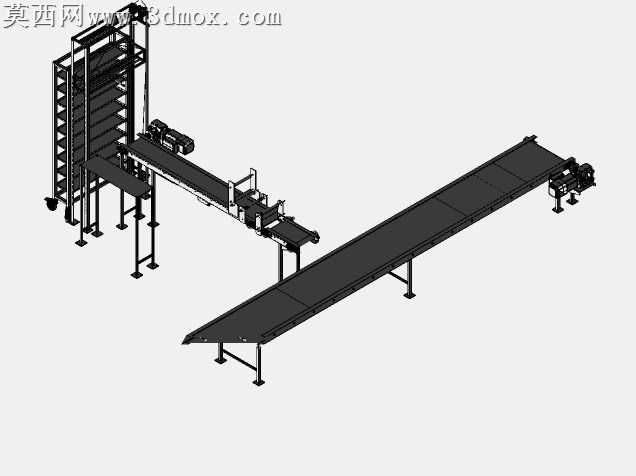

本作品为面向小蛋糕独立包装工序的自动化生产线三维设计，采用三维建模软件完成全参数化装配设计，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，建模过程中严格遵循机械设计的公差配合规范，对输送线的机架型材、传动辊筒、驱动电机、提升机构、料仓组件等每一个零件都进行了独立的特征建模，确保各部件的装配约束关系准确，可直接用于后续的工程图导出与结构干涉校验。渲染阶段采用写实工业渲染方案，为不同材质部件匹配了对应的物理材质属性：输送线机架的碳钢材质添加了细微的磨砂金属质感与表面防锈涂层的微弱反光效果，料仓的棕色板材模拟了工业常用的酚醛树脂层压板的哑光质感，驱动电机与传动组件的铸铁外壳添加了使用过程中自然形成的轻微油污与磨损纹理，输送皮带采用哑光橡胶材质，还原了食品级输送皮带的防滑表面纹理，提升机构的金属梯架做了镀锌层的冷金属质感处理，整体渲染光影采用柔和的工业车间顶光方案，既清晰展现了设备的整体结构布局，也通过明暗层次突出了各部件的装配关系与空间位置。结构设计上，整条生产线分为来料缓存输送段、分料定位段、提升过渡段、包装进料段四个功能模块：来料缓存段采用多格料仓设计，每个料仓可容纳定量的待包装小蛋糕，通过底部的皮带输送机构实现物料的匀速进给；分料定位段设置了挡料与拨料机构，可将连续输送的小蛋糕按照固定间距分离，满足单块独立包装的进料要求；提升段采用垂直梯架式提升结构，搭配带格挡的输送皮带，可将水平输送来的小蛋糕平稳提升至包装机的进料高度，避免物料在提升过程中滑落或堆叠；传动系统采用减速电机搭配链传动与皮带传动组合的方案，可根据客户要求的每分钟10块的包装速度灵活调节输送节拍，确保各工序段的运行速度匹配，不会出现物料堆积或断料的情况。设计过程中充分考虑了食品生产设备的卫生要求，所有与物料接触的部件均采用易拆卸、无清洁死角的结构设计，机架支脚配置了可调节高度的脚杯，可适应不同车间的地面平整度，同时在每个操作阶段预留了足够的缓存空间，至少可容纳3盒待加工物料，保障生产线在短暂停机补料时仍可维持连续运行，整体结构紧凑，传动路径清晰，可直接作为食品包装生产线的方案设计参考，也可用于相关设备的虚拟调试与教学演示。
