立式颗粒物料全自动包装设备三维设计

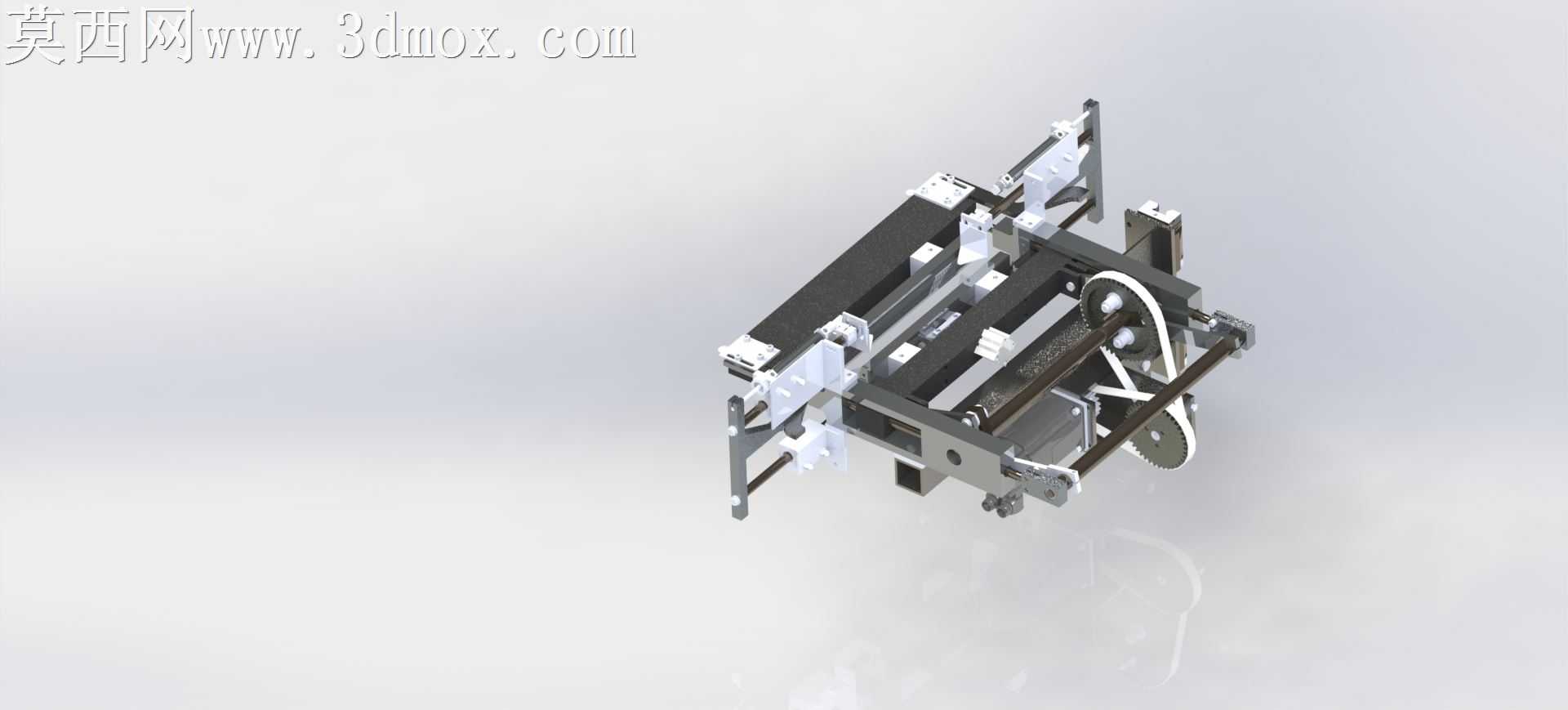

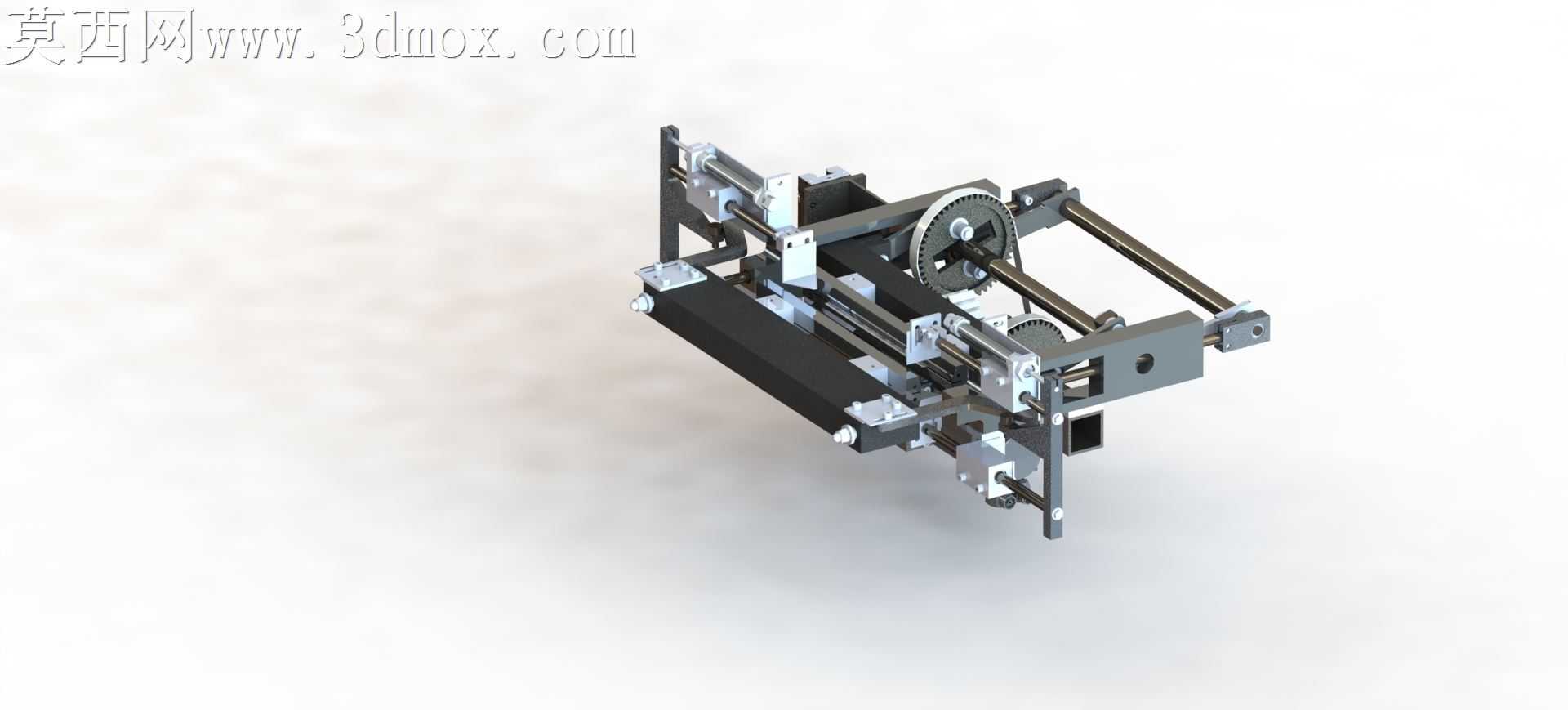

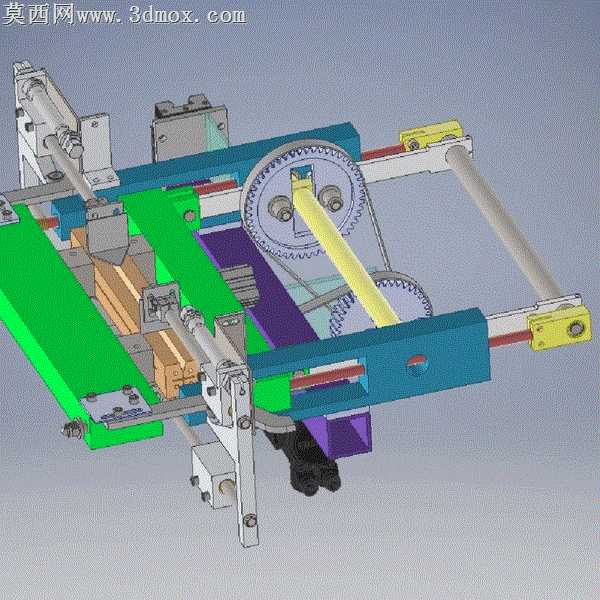

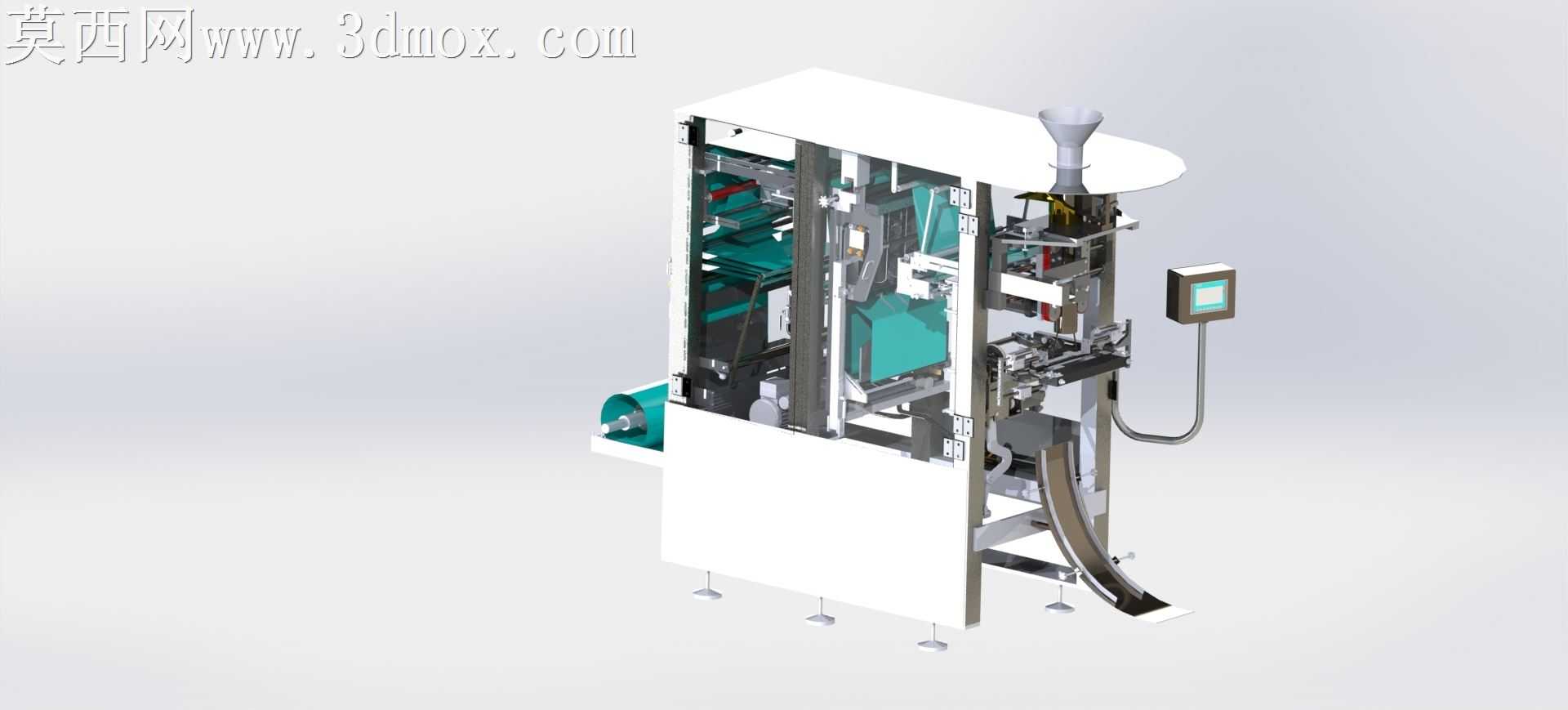

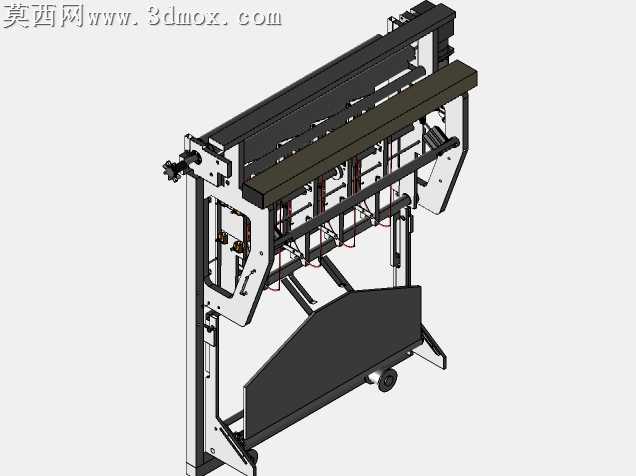

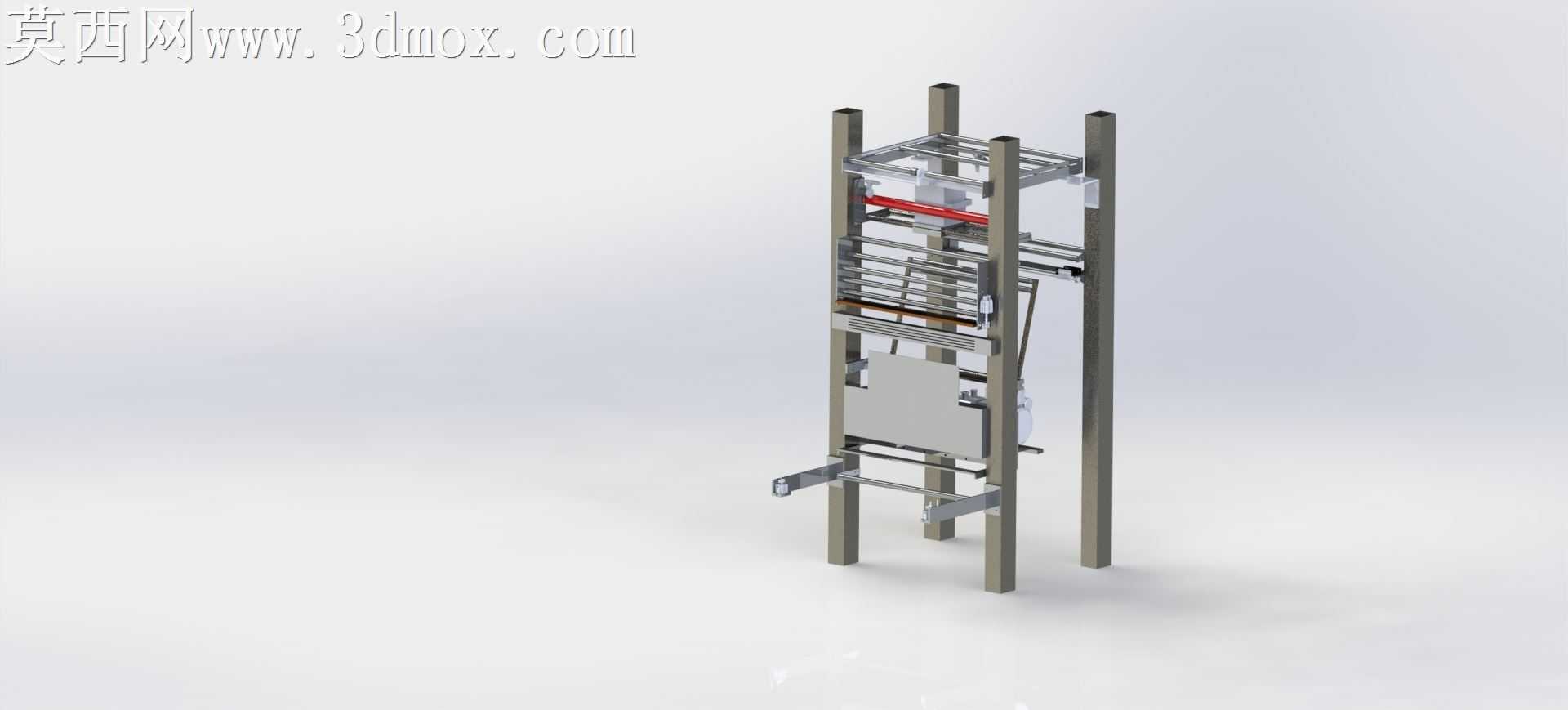

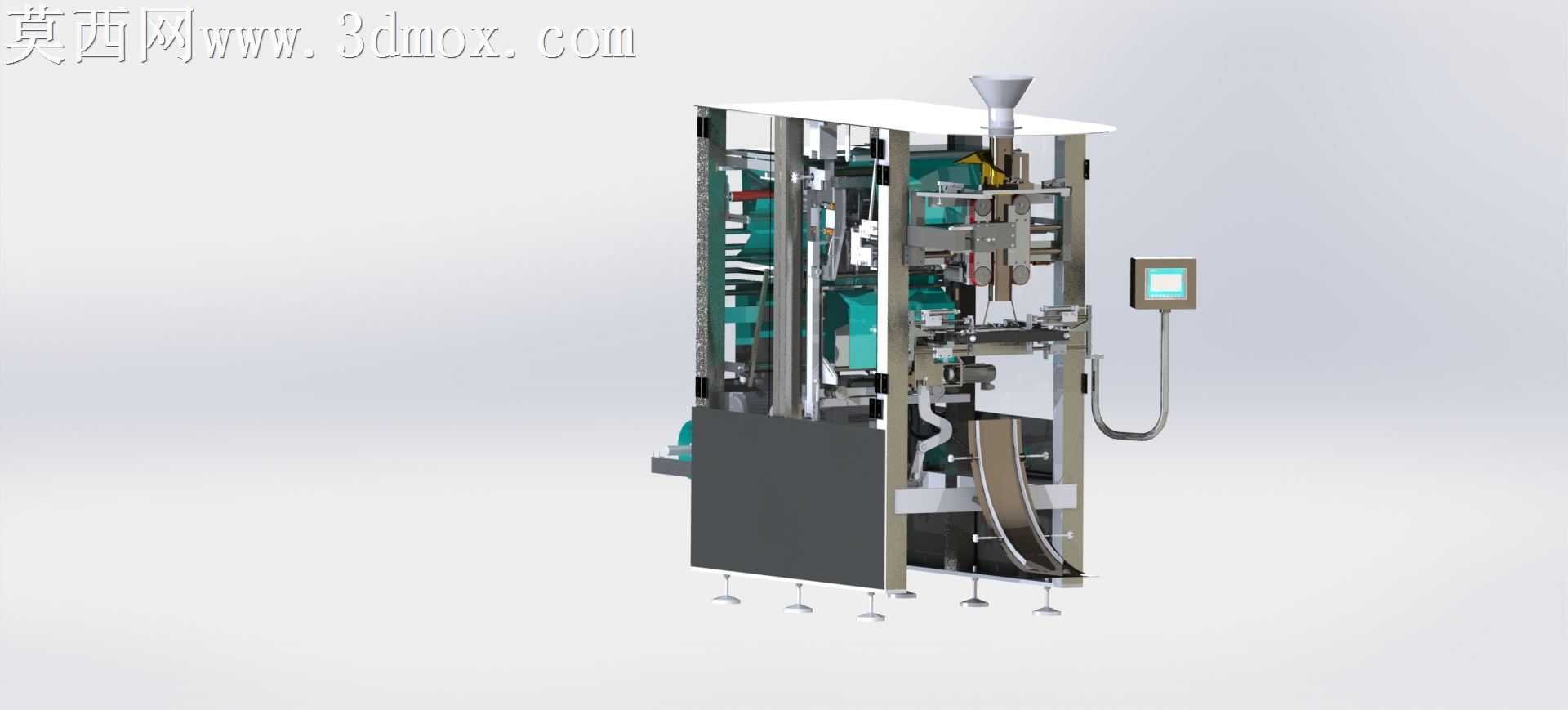

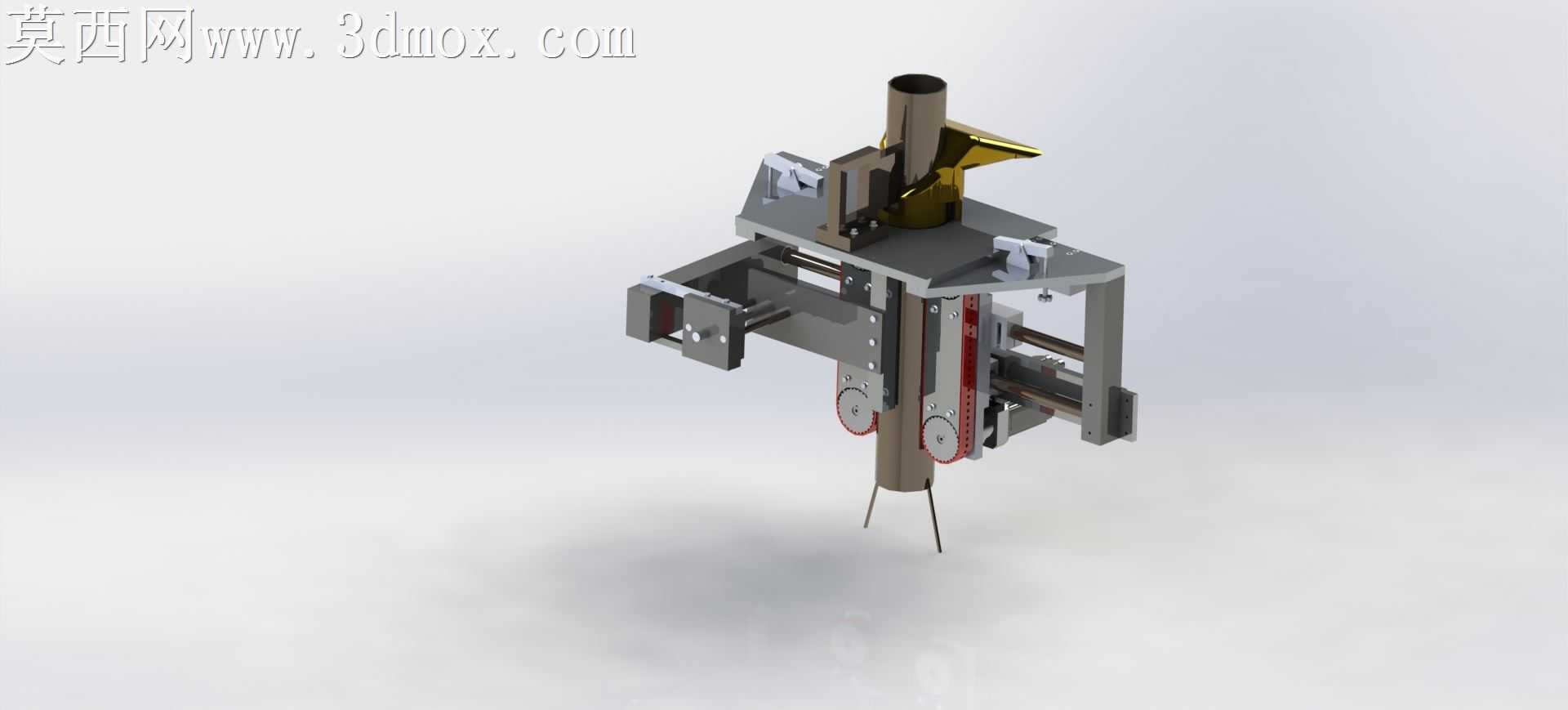

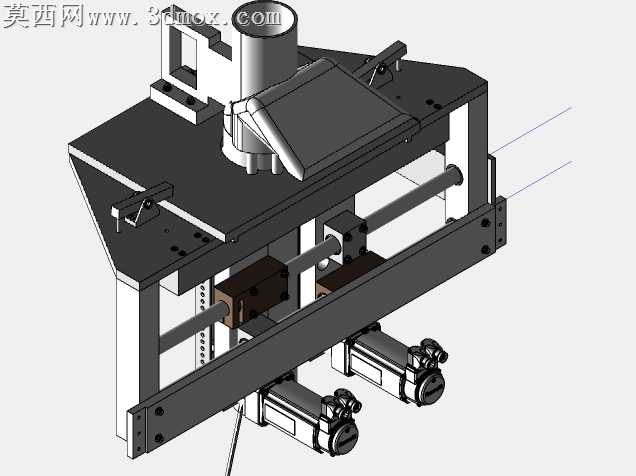

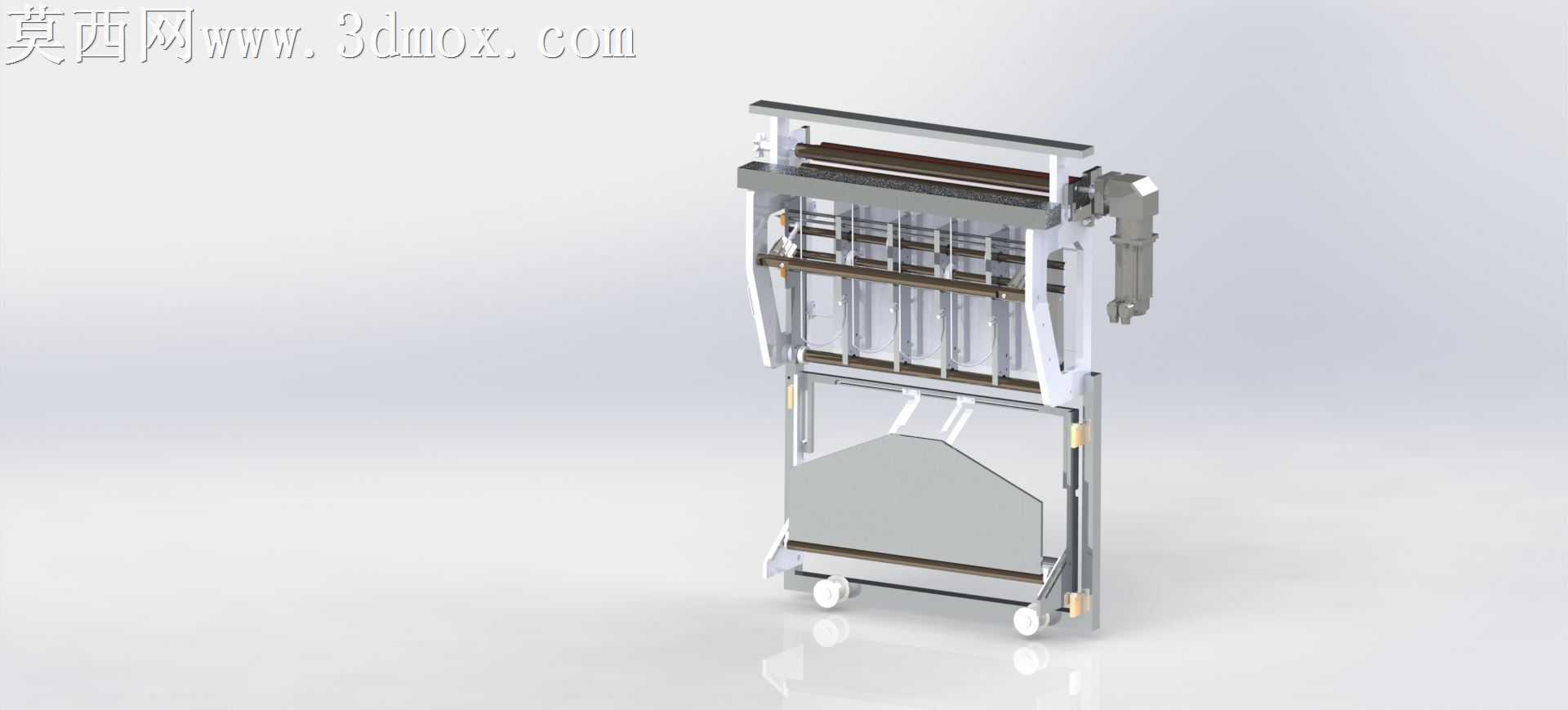

本作品为立式颗粒物料包装设备的三维建模设计成果，建模过程严格遵循工业包装设备的实际生产制造逻辑，在主流三维建模软件中完成全参数化结构搭建，对设备的每一处功能组件都进行了1:1比例的还原设计。建模阶段首先从设备的主体承载框架入手，采用铝型材搭建的立式支撑结构作为整个设备的受力基础，精准还原了型材的拼接方式、脚轮调平组件的安装位置，确保框架部分的结构强度符合实际设备的承重要求。在核心功能组件的建模上，重点还原了顶部的进料料斗结构，对料斗的锥度、出料口径进行了符合颗粒物料下料特性的参数设计，搭配垂直布置的充填计量机构，能够实现对颗粒状物料的精准定量送料；中部的包装膜成型、封合裁切结构做了精细化的结构还原，包括纵封辊、横封辊的安装位置、传动连接关系，以及裁切刀具的动作行程设计，完整呈现了卷膜成型为包装袋、完成物料装填后封口裁切的全流程机械结构。设备侧面的人机交互操作屏采用悬臂式安装结构建模，还原了悬臂的可转动调节结构，方便操作人员根据使用需求调整屏幕角度；下部的出料导槽采用倾斜式设计，建模时精准计算了导槽的倾斜角度，确保包装完成的成品能够顺畅滑落至接料位置。渲染阶段针对不同部件赋予了贴合实际工业设备的材质属性，主体框架的金属哑光材质、封合组件的金属亮面材质、操作屏的玻璃与塑料材质、料斗的不锈钢材质都做了对应的材质参数调整，通过合理的环境光影布置，清晰呈现出设备各部分的结构层次与装配关系，能够直观展示设备的整体布局与功能逻辑。整个设计围绕颗粒物料的自动化包装需求展开，从结构布局上兼顾了设备的运行稳定性、操作便捷性与维护便利性，各传动部件的位置排布预留了足够的安装与检修空间，整体结构紧凑合理，符合立式包装设备的工业设计规范，可用于设备方案展示、结构验证以及相关技术交流场景。
