机器人焊接工装夹具三维设计

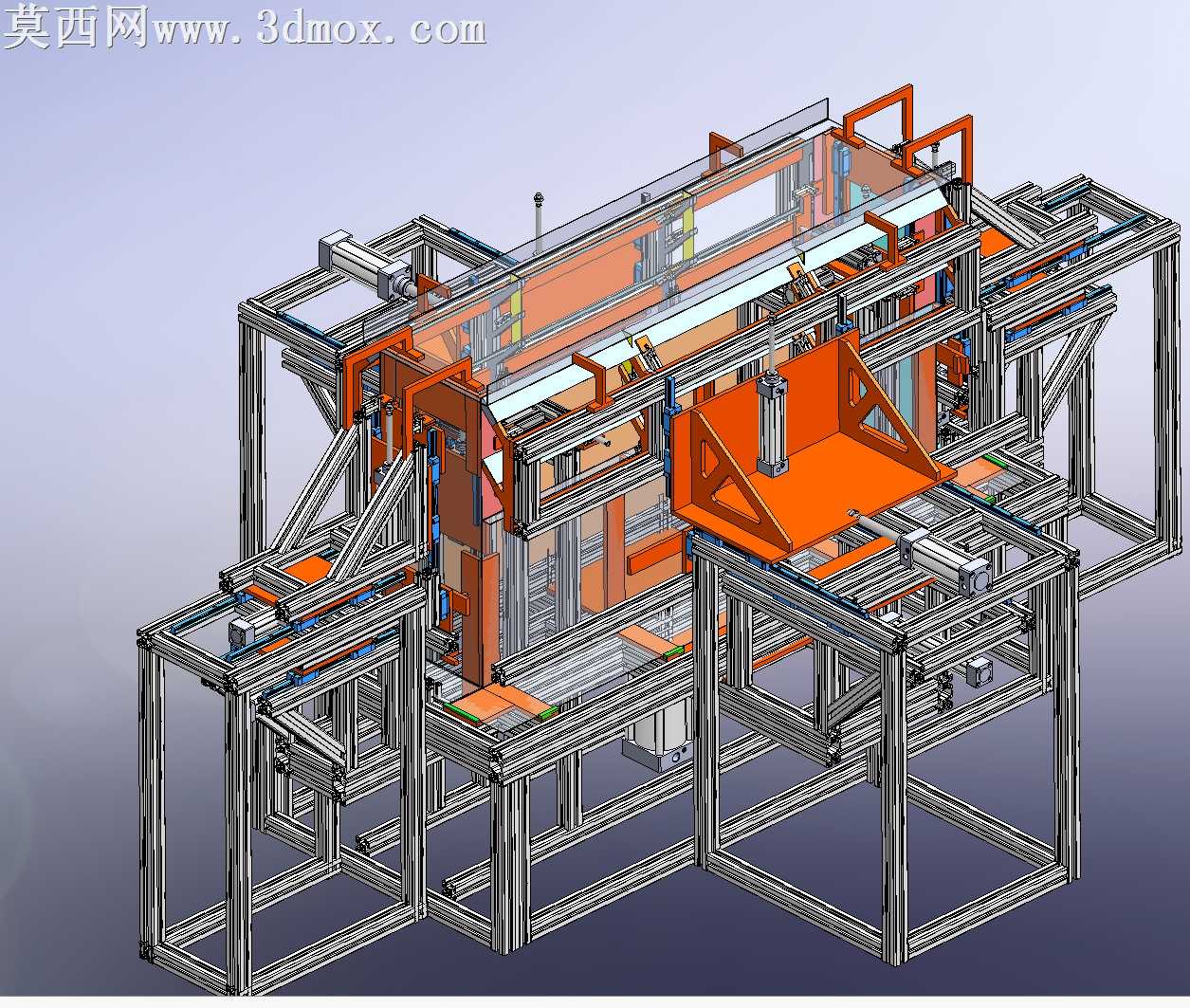

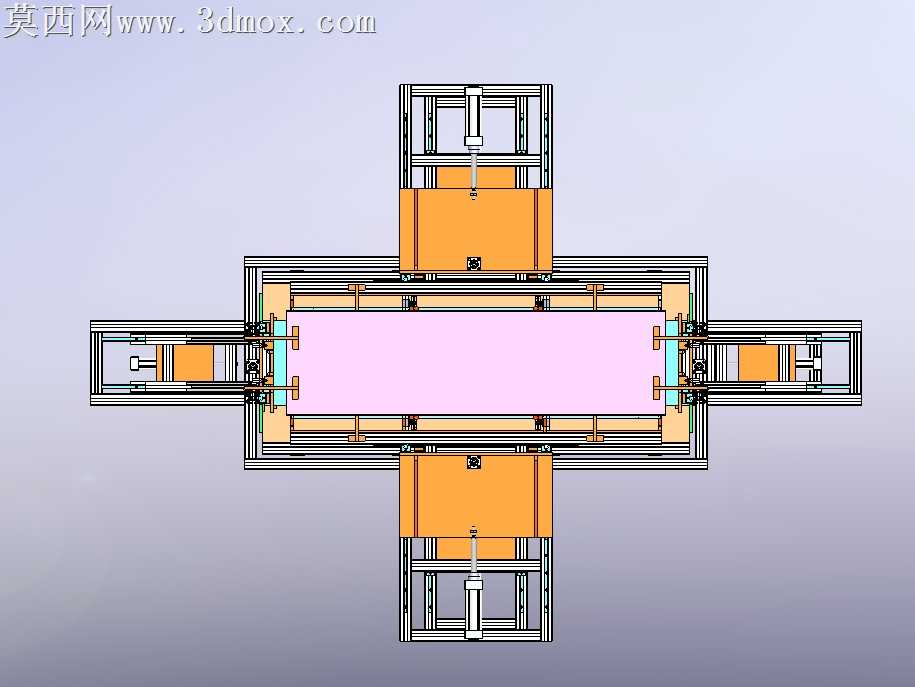

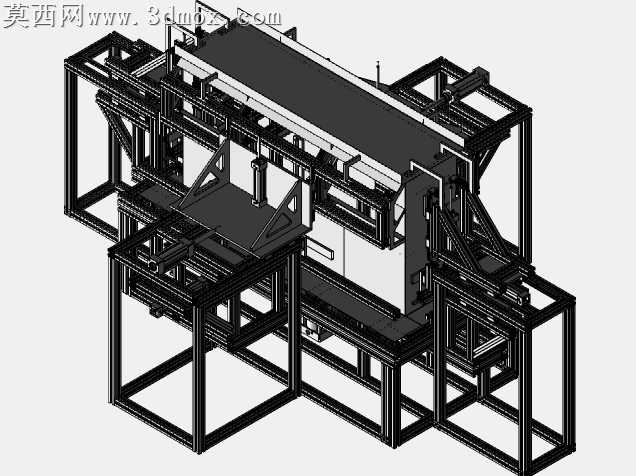

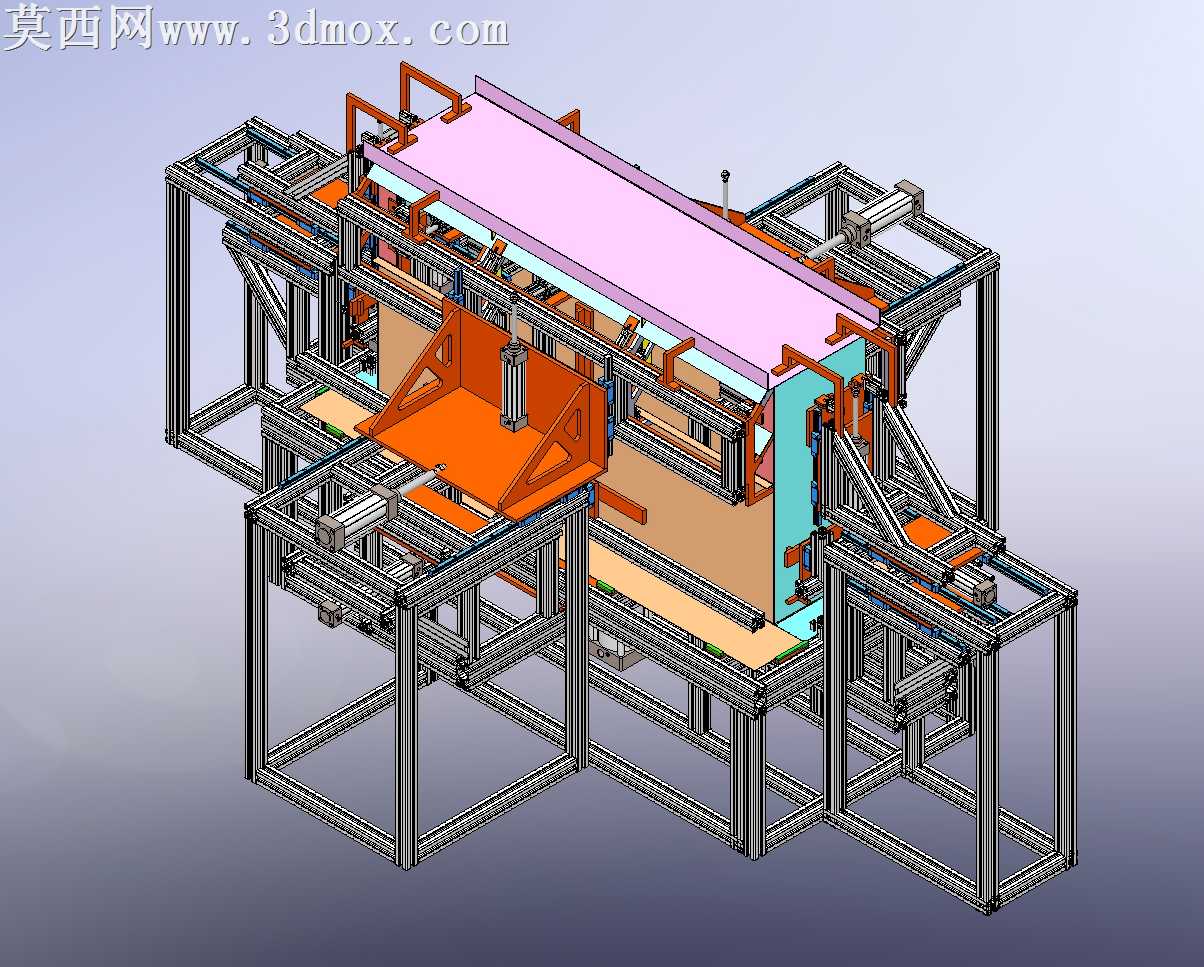

本套机器人焊接夹具采用三维参数化建模完成整体设计，建模过程中严格遵循实际工装的装配逻辑与公差配合要求，对每一处结构件、定位组件、压紧机构都进行了独立建模与装配校验，确保各部件在虚拟装配环境下无干涉、无错位，完全匹配实际生产的装配需求。模型渲染阶段针对不同部件赋予了贴合实际的材质属性：主体框架采用工业铝型材的磨砂金属材质，还原铝型材表面的哑光金属质感与型材截面的结构特征；定位压紧组件采用碳钢材质，呈现出加工金属件的金属光泽与表面处理后的质感；工件承托部位根据接触属性分别赋予了硬质工装材质与缓冲防护材质，不同材质的色彩区分清晰，既方便快速识别各功能模块，也让整体渲染效果直观清晰，能够完整呈现夹具的整体布局与功能分区。从结构设计来看，整套夹具采用模块化框架式结构，主体以工业铝型材搭建多层承载框架，框架各连接节点采用标准角件与紧固件连接，保证整体结构的刚性与稳定性，同时便于后期的调整与维护。夹具设置了多组定位机构，分别对应待焊接工件的侧边、端面与型面定位，定位元件的位置可根据工件尺寸进行微调，适配一定范围内的规格变化；压紧机构采用气动驱动的摆臂式压头，压头接触端设置有仿形接触面，能够在压紧过程中贴合工件表面，避免压伤工件同时保证压紧力均匀，防止焊接过程中工件出现移位变形。夹具中部设置有工件承托平台，平台带有导向定位结构，方便工件的上料与定位；两侧设置有避让空间，能够为焊接机器人提供充足的作业行程，避免焊枪运动过程中与夹具结构发生碰撞。设计过程中充分考虑了焊接作业的实际工况，在焊枪作业路径周边预留了焊渣防护空间，框架结构采用开放式设计，便于焊接过程中的烟尘散出与后期的焊渣清理；各气动元件的走线与管路都预留了排布空间，能够将管路规整布置在型材槽内，避免管路外露被焊接飞溅烫伤损坏。整套夹具的设计思路围绕机器人自动化焊接的需求展开，在保证定位精度与夹紧可靠性的前提下，兼顾了操作的便捷性与维护的便利性，通过模块化的结构设计降低了工装的制造成本与后期改造成本，能够适配中小批量多规格工件的自动化焊接作业需求，有效提升焊接过程的一致性与焊接效率，降低人工装夹定位的劳动强度与定位误差。
