FIRST赛事无限充电场地竞赛装置结构设计

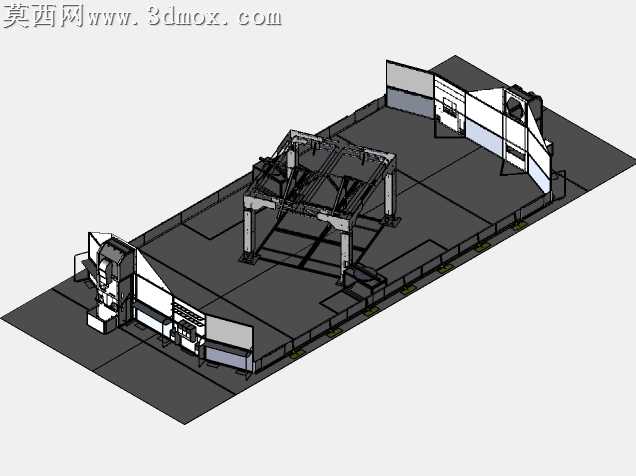

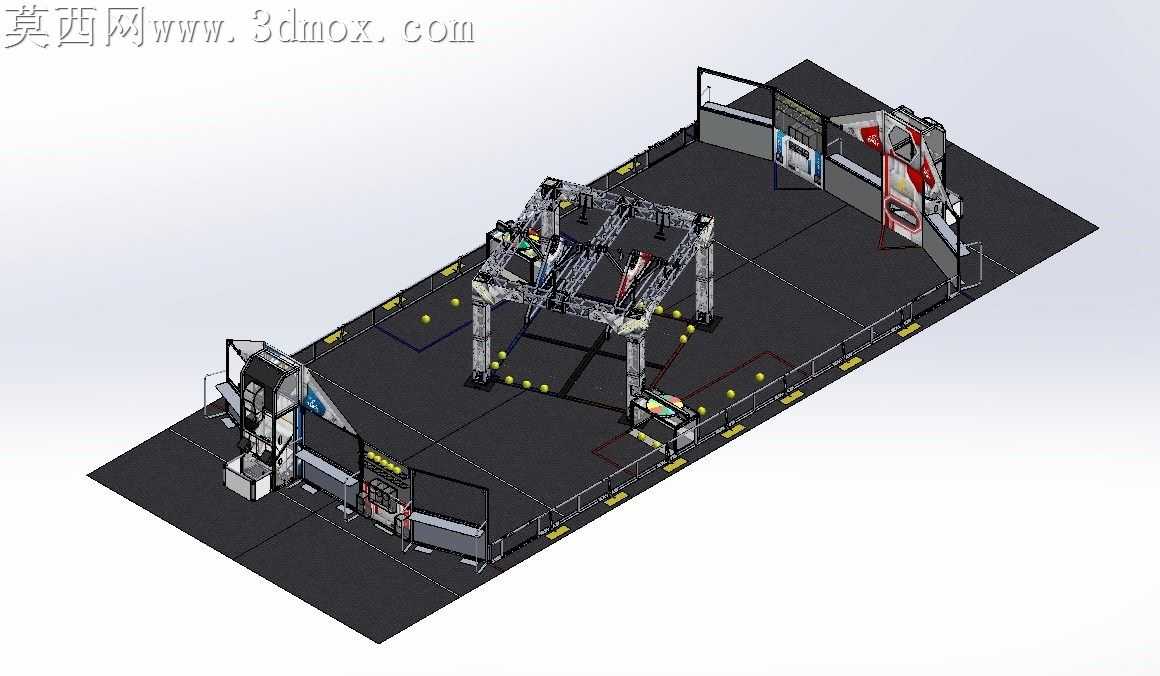

本作品为适配FIRST机器人竞赛的无限充电主题场地装置三维设计，整体采用模块化分区布局思路，在三维建模过程中严格遵循赛事官方公布的场地尺寸公差标准，所有结构件的定位基准均以场地原点为参照，确保各功能区的相对位置精度控制在赛事允许的误差范围内。建模阶段首先搭建整体场地的基准承载平台，采用哑光深灰材质模拟赛事专用地垫的表面质感，平台边缘设置等距分布的快装定位孔位，方便实际场地搭建时的快速拼接与校准。场地核心区域设置双工位充能站结构，主体支撑框架采用方管型材拼接的桁架结构，建模时对型材的拼接节点做了精细化处理，还原了角码连接、螺栓紧固的细节结构，支撑立柱底部设置可调式脚杯结构，可适配不同平整度的搭建地面。充能站的接触面板采用半透磨砂聚碳酸酯材质模拟，渲染时调整材质的漫反射与透光参数，还原实体护板的半通透视觉效果，面板上预留的传感器触发位做了内陷式结构设计，避免竞赛过程中机器人高速通行剐蹭触发部件，同时内陷结构的导向斜面可引导机器人对接机构顺利滑入充电对接位。场地两侧设置分区防护围挡结构，围挡采用框架加嵌板的组装式设计，不同功能区的围挡采用差异化的材质配色区分，方便参赛队伍快速识别场地边界与功能分区，围挡底部设置与承载平台匹配的快装卡扣结构，无需额外工具即可完成围挡的拆装固定。建模过程中对所有易发生碰撞的边角位置做了圆角过渡处理，还原实体场地的安全防护设计，同时对所有可活动的对接部件做了装配约束校验，确保各部件的活动行程无干涉、无卡滞。渲染阶段采用等轴测视角展示整体场地布局，对线框显示模式与实体显示模式做了分层处理，可清晰展示内部框架结构与外部围护结构的装配关系，材质搭配上区分了金属型材、工程塑料、地垫、透明护板等不同材质的质感差异，金属部件添加轻微的拉丝纹理与环境反射效果，塑料部件调整哑光粗糙度参数避免过度反光，整体渲染效果贴近真实场地的视觉呈现。设计过程中充分考虑了不同版本三维软件的兼容性问题，对高版本特征做了降级处理，确保模型可在多数主流三维设计软件中正常打开编辑，为参赛队伍的场地模拟、机器人路径规划提供精准的三维参照。
