双气缸对夹式气动定位夹紧工装

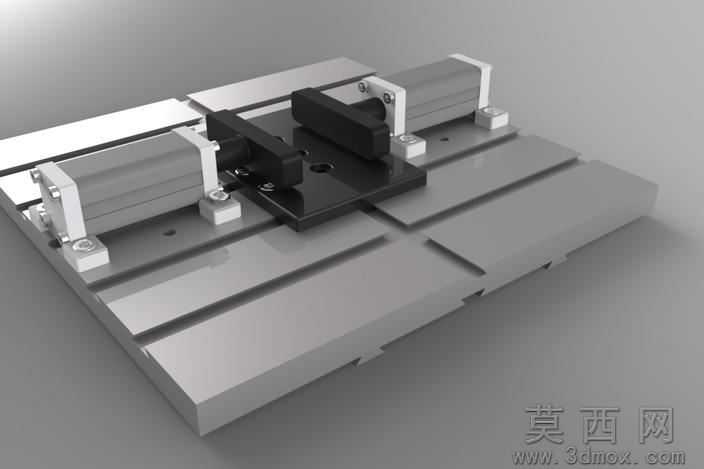

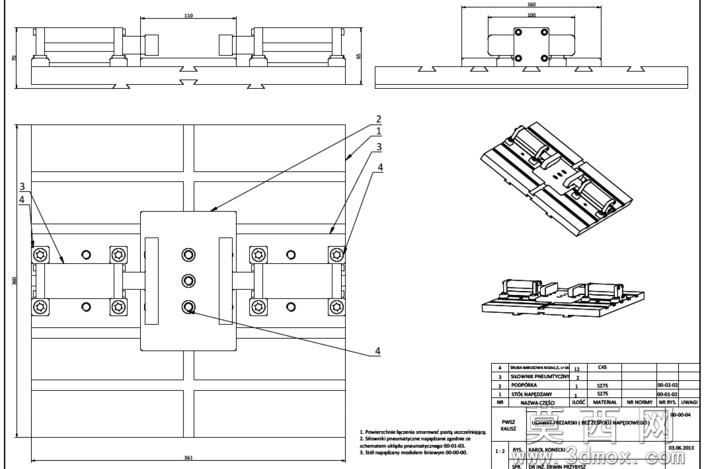

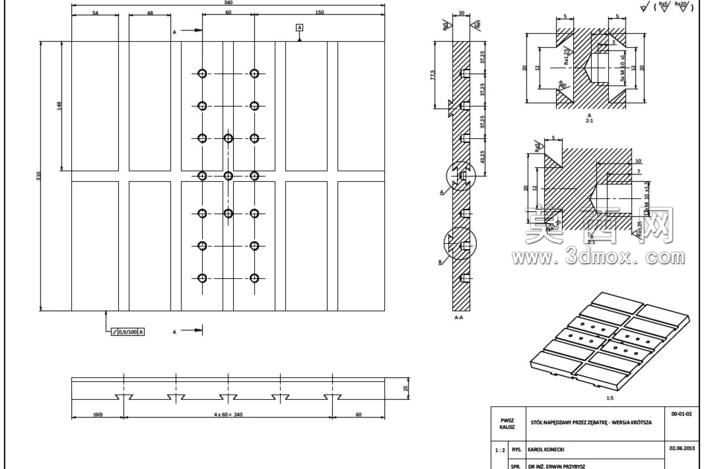

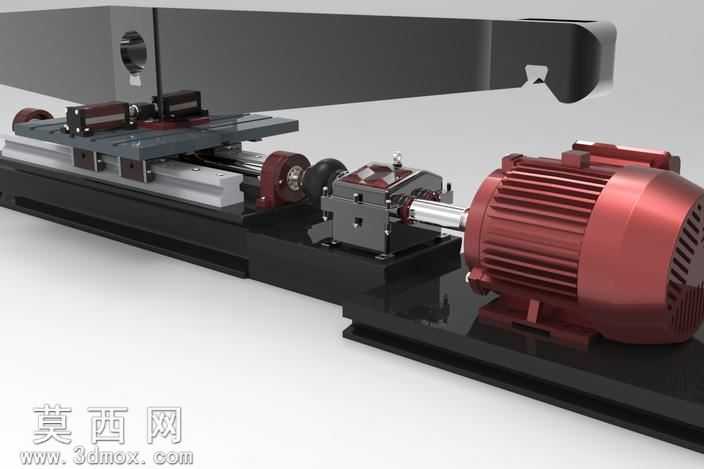

车间小批量机加工序里，手动压板装夹找正的时间往往占到单件工时的三成以上，薄型异形件装夹时的受力变形更是常年困扰一线操机人员，这款双气缸对夹式气动夹紧结构，正是针对这类装夹痛点做的落地化结构设计。底板采用带标准T型槽的平台结构，槽距匹配常规加工中心、铣床的工作台装夹孔距，不需要额外做转接板就能直接固定在设备台面上，槽内的滑块安装座预留了锁紧螺钉让位，调整夹紧行程时不用拆动气缸本体，松开锁紧螺钉就能顺着T型槽滑动调整两气缸的间距，适配不同宽度的工件装夹需求。气缸安装座做了下沉式定位止口，气缸缸体嵌入止口后再用侧顶螺钉锁紧，避免气缸伸出动作时受反作用力出现偏转，以往直连式安装的气动夹，连续往复夹紧上千次后缸体容易偏移0.1到0.2毫米，直接影响装夹定位精度，止口结构能把长期使用的偏移量控制在0.02毫米以内，大幅降低日常校准的频次。中间的定位块做了可更换设计，不同外形的工件只需要更换对应型面的定位块，不用改动整体基座，换型时间能压缩到五分钟以内，定位块和基座的连接采用短圆柱销加内六角螺钉的组合，定位销承担装夹时的侧向剪切力，螺钉只做轴向固定，避免螺钉受径向力断裂的隐患。压头和气缸活塞杆的连接采用浮动接头结构，就算工件定位面存在微小的角度偏差，压头也能自动贴合工件表面，不会出现局部点接触压伤工件表面的情况，压头接触端面贴了一层聚氨酯缓冲垫，既可以增大夹紧摩擦力防止工件窜动，也能避免硬接触在工件表面留下压痕，适合有色金属、塑料等软质材质工件的装夹。气路走线藏在底板侧面的内嵌槽里，不会因为加工时的切屑飞溅刮破气管，也不会和工作台面的其他走线干涉，进气端预留了调速阀安装位，可以根据工件材质调整气缸的伸出速度，避免夹紧速度过快撞歪工件。整套结构没有复杂的异形曲面，所有零件都能采用常规铣削、钻削工艺加工，没有需要五轴联动加工的特征，小作坊也能完成整套工装的制作，零件的公差配合都选用基孔制中等公差等级，加工成本比外购同规格标准气动夹具低六成左右，日常维护只需要定期给气缸导杆加少量润滑脂，易损件只有前端的聚氨酯缓冲垫，更换成本极低。
