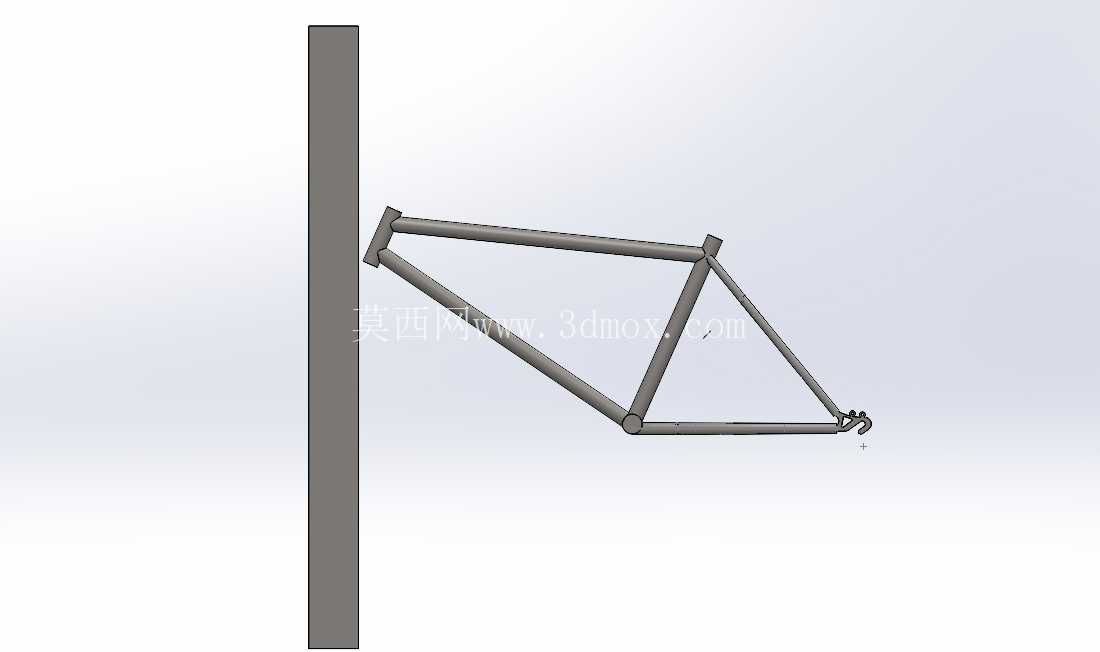

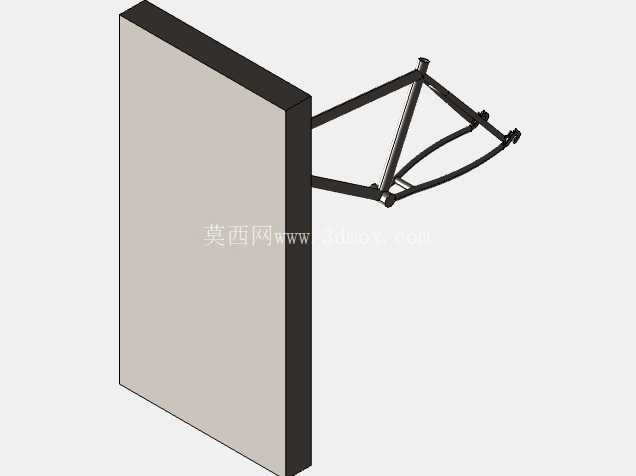

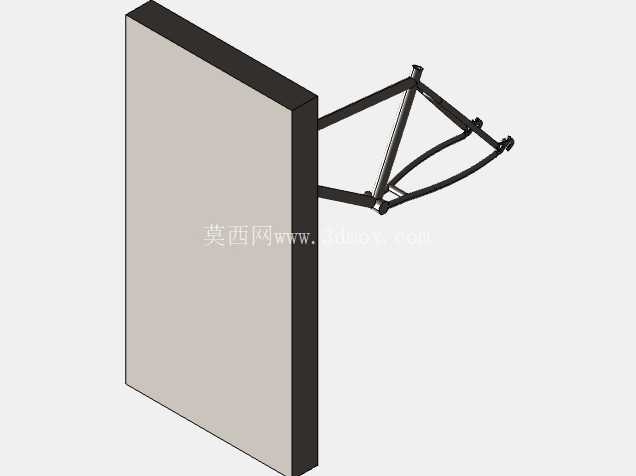

用于冲击试验分析的自行车车架结构

　　在两轮交通工具的结构研发环节，车架作为核心承载构件，其力学性能直接决定整车的使用安全与服役寿命，这款针对冲击试验场景搭建的自行车车架三维结构，完整还原了硬尾山地车架的真实几何形态与连接细节，可直接用于结构力学仿真、冲击工况模拟等研发环节。从实际应用场景来看，这类车架结构模型主要服务于自行车研发阶段的性能验证环节，无论是实验室开展的落锤冲击、头管疲劳冲击、五通区域动态载荷冲击测试，还是骑行场景中遭遇路面凸起、障碍物碰撞、落地冲击等极端工况的模拟，都能依托该模型完成边界条件加载与应力应变分析，无需额外重构几何结构，大幅缩短前期仿真的前处理周期。

　　从功能特性来看，该结构完整保留了硬尾山地车架的所有关键连接特征：头管区域的上下碗组安装位、上管与下管的变径过渡段、立管与五通的焊接衔接结构、后上叉与后下叉的尾勾安装座，甚至管材表面的标识区域、过线座安装位都做了精准还原，能够真实反映实际量产车架的受力传递路径——冲击载荷从头管传入后，会沿上管、下管分流至立管与五通区域，再通过后下叉、后上叉传递至后轮安装位，模型的几何连续性完全满足有限元分析的网格划分要求，不会出现特征缺失导致的应力集中误判。在设计思路的还原上，该模型遵循了硬尾山地车的经典几何逻辑：头管角度适配越野骑行的转向稳定性需求，下管采用大管径异型截面提升正面冲击的抗弯能力，立管与五通的衔接区域做了局部加厚特征模拟焊接补强，后三角的叉臂间距预留了变速系统、轮组的安装空间，所有管材的连接过渡都还原了实际焊接后的圆弧过渡特征，避免了直角连接带来的非真实应力奇点，完全匹配冲击试验中对试件几何精度的要求。

　　从安装边界与尺寸逻辑来看，该模型严格遵循山地车架的通用安装规范：头管内径适配标准44mm碗组规格，五通宽度匹配73mm山地车压入式中轴标准，后尾勾的开档尺寸为135mm快拆规格，立管的坐杆安装内径为31.6mm通用口径，上管的走线座位置兼容变速线管、刹车油管的常规走线路径，所有安装位的尺寸公差都控制在仿真分析允许的偏差范围内，既可以用于纯虚拟仿真的工况模拟，也可作为3D打印试件的参考模型，用于实验室小比例冲击试验的样件制作。

　　在实际工程应用中，这类高精度车架模型能够帮助结构工程师快速定位冲击工况下的高应力区域，比如下管与头管的衔接焊缝、五通与立管的连接位置、后下叉与尾勾的过渡段，都是冲击载荷下容易出现疲劳失效的关键位置，依托该模型可以快速迭代管材壁厚、截面形状、补强片位置等设计参数，无需每次都制作物理样件开展破坏性试验，大幅降低研发阶段的试验成本与周期。不同于简化版的车架概念模型，该结构对所有受力相关的特征都做了保留，没有为了减少网格数量而随意删除过渡圆角、安装凸台等细节，能够真实反映冲击载荷下的应力分布规律，仿真结果与实际物理试验的匹配度更高，对于从事自行车结构研发、力学性能测试的工程师来说，能够直接导入仿真软件完成前处理设置，省去大量几何清理与特征修复的时间。
