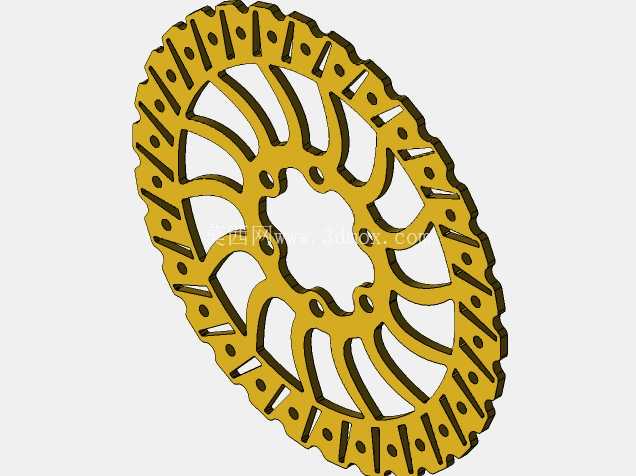

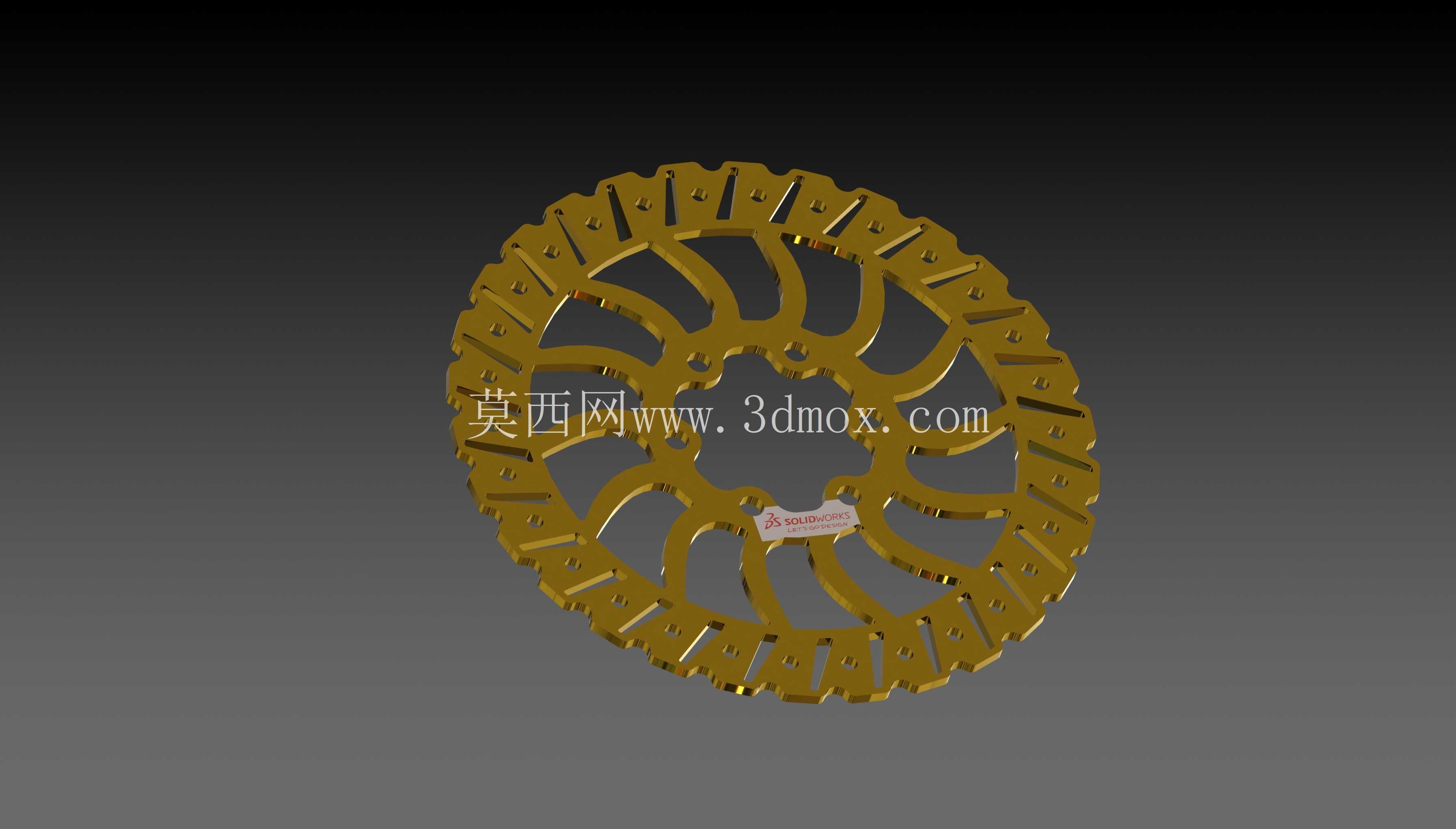

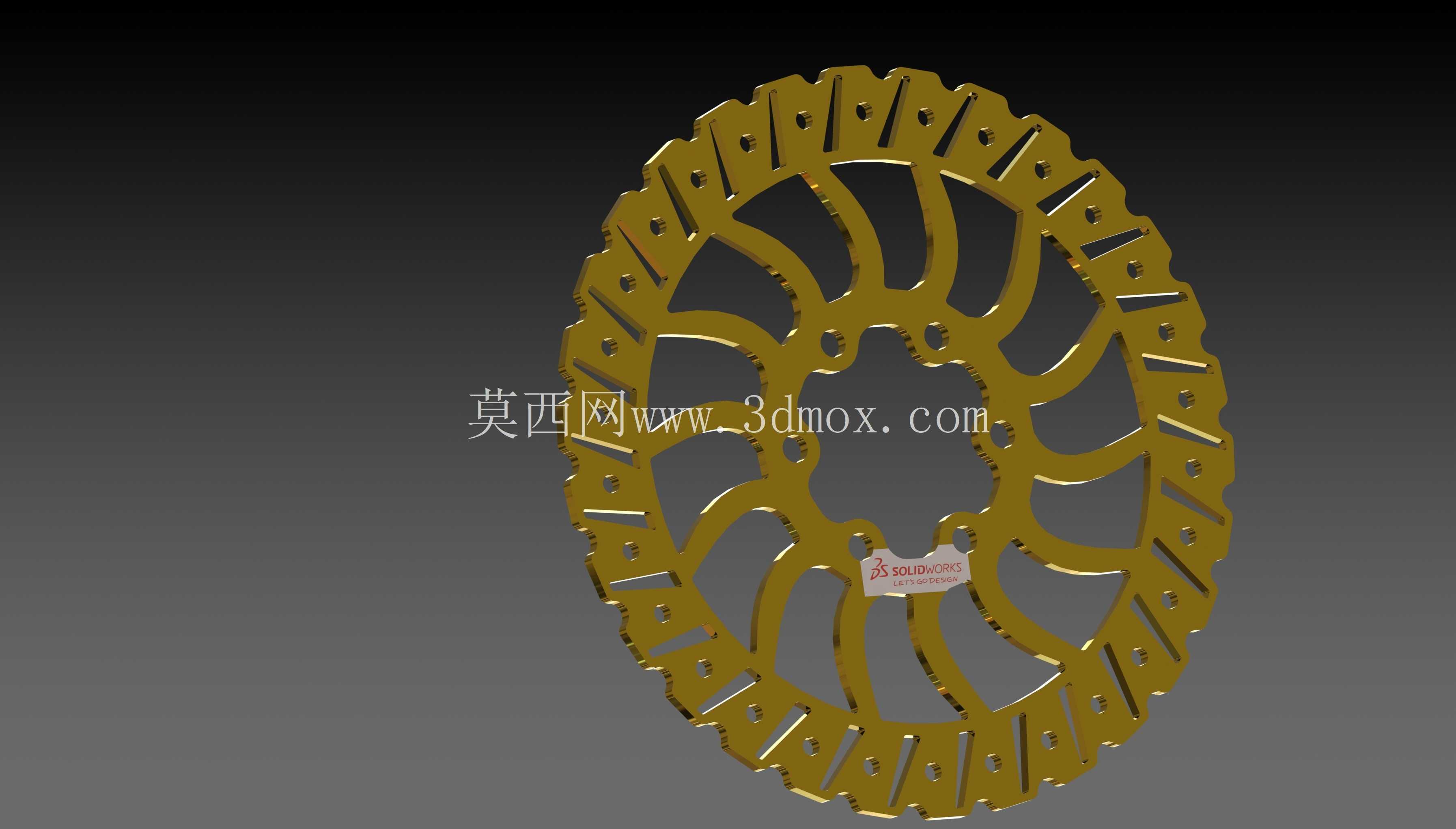

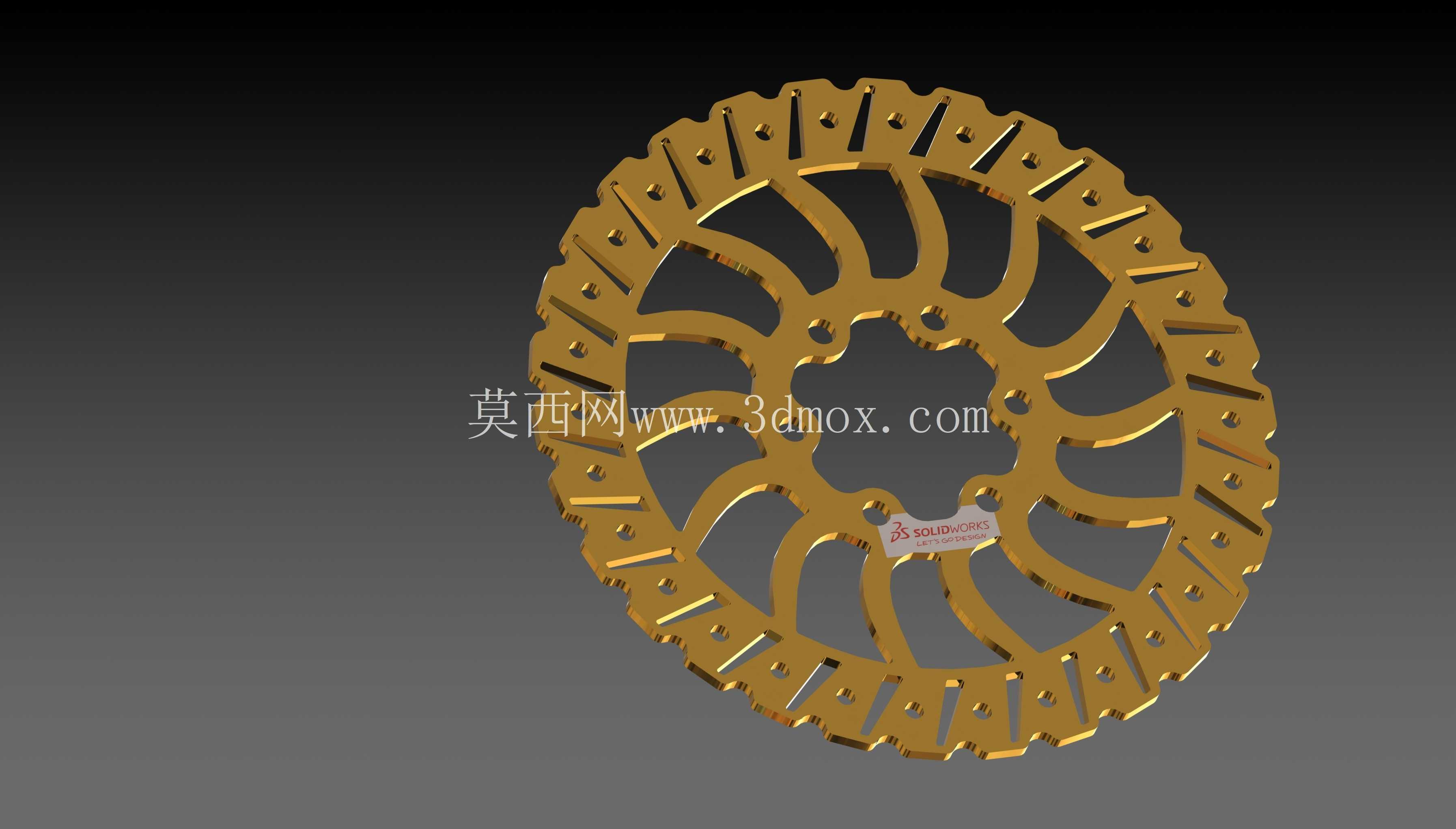

160毫米直径通风散热型碟刹制动盘

这款直径160毫米的碟刹制动盘，是面向轻型两轮代步设备、小型电动代步车以及迷你越野摩托开发的制动核心部件，在日常通勤、短途非铺装路面骑行场景中承担着将动能转化为热能、实现车辆可靠减速与驻车的核心作用。从实际装车适配的边界来看，160毫米的外径尺寸属于小规格碟刹盘的主流适配区间，对应适配的卡钳安装座中心距通常在70-80毫米区间，中心安装孔的花键结构完全匹配常规48V、60V级别电动两轮车的前轮轮毂轴端，安装时不需要额外打磨转接座，直接对准轮毂定位台阶锁紧固定螺栓即可完成装配，安装公差控制在0.02毫米以内，能避免高速转动时出现盘面偏摆导致的刹车蹭碟问题。

在结构设计思路上，这款制动盘没有采用实心圆盘的保守结构，而是做了周向均匀分布的弧形导流筋设计，相邻筋条之间形成贯通的通风流道，当车轮带动制动盘转动时，空气会顺着流道从盘体内侧向外缘快速甩出，持续带走刹车片摩擦产生的热量，避免长时间连续制动时盘面温度过高导致的热衰减，哪怕是连续下坡路段频繁刹车，盘面温度也能稳定控制在合理区间，不会出现制动力骤降的安全隐患。盘体外缘的缺口结构也不是单纯的装饰设计，每一处缺口都对应刹车片摩擦过程中的排屑通道，刹车过程中刹车片磨落的粉尘会顺着缺口被离心力甩出，不会在摩擦面堆积形成硬质点，既可以延长刹车片的使用寿命，也能避免硬质点刮擦盘面形成沟槽导致制动异响。

从摩擦面的功能设计来看，盘面的平面度公差控制在0.01毫米以内，和刹车片接触时能保证整个摩擦面均匀贴合，不会出现局部接触压力过大导致的偏磨问题。盘体上均匀分布的固定安装孔，每个孔位都做了微小的沉台设计，锁紧螺栓安装后螺栓头不会高出摩擦面，避免螺栓和刹车片发生干涉。外缘的每一个凸耳上都设计了细小的散热缺口，进一步增加了盘体和空气的接触面积，同时也能在盘面受热膨胀时提供微小的形变余量，避免高温下盘体出现翘曲变形。

在实际使用场景中，这款制动盘适配的车型通常整备质量在80-150公斤区间，对应的最高设计时速不超过50公里每小时，制动时的最大制动力矩可以满足单人骑行状态下3米内从时速30公里减速到静止的制动要求，完全符合非机动车的制动安全标准。和同尺寸的实心刹车盘相比，这款镂空结构的制动盘自重降低了32%左右，能有效减少前轮的簧下质量，提升转向的灵活性，同时通风散热效率提升了40%以上，连续制动10次后的制动力衰减幅度比实心盘低28%，在高频刹车的城市通勤场景下可靠性更突出。

设计过程中也充分考虑了不同使用环境的适配性，盘体的摩擦面没有做多余的涂层处理，安装后只需要经过几次轻刹磨合就能达到最佳制动效果，不会出现新盘磨合期制动力不足的问题。周向的筋条结构在保证散热效果的同时，也通过有限元仿真做了强度校核，在最大制动力矩工况下，盘体的最大应力远低于材料的屈服强度，不会出现盘体开裂的问题，哪怕是经过坑洼路面时受到小石子的冲击，外缘的凸耳结构也能分散冲击力，不会出现盘面崩缺的情况。对于三维建模从业者来说，这个模型的结构特征非常有参考价值，尤其是周向均布的弧形筋条、安装孔位的沉台设计、外缘的散热缺口这些细节，都还原了实际量产制动盘的工程设计逻辑，不是单纯的外观建模，能帮助结构设计人员理解小规格碟刹盘的设计要点，在做两轮车制动系统选型、改装件设计时可以直接参考其尺寸边界和结构思路，减少重复建模的工作量，也能规避很多新手设计时容易忽略的安装干涉、热形变余量等工程问题。
