多面拼接测地球教学演示结构

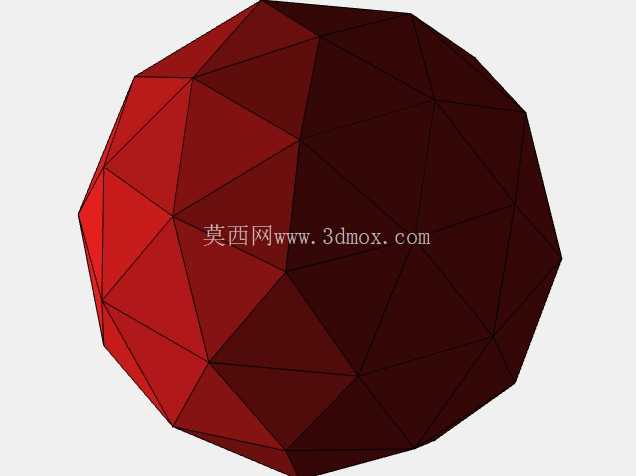

在机械类专业的几何建模教学、空间结构认知实训场景中，这类多面拼接的球面结构是非常典型的练习载体，很多刚接触三维建模的从业者，在练习平面特征向曲面过渡的建模逻辑时，都会接触到类似的结构练习。不同于常规的整球面建模思路，这个结构完全由平面多边形拼接拟合球面形态，每一个面都是独立的平面特征，相邻面之间通过棱边精准衔接，最终围合出近似球体的封闭多面体结构，能非常直观地展现平面特征组合构建曲面形态的核心逻辑。

从实际用途来看，这类结构除了作为建模教学的练习案例外，在部分需要近似球面支撑、同时要求表面为平面便于安装附属元件的场景中也有应用，比如部分通讯信号测试用的标定球，就会采用类似的多面结构，每个平面可以独立安装信号接收模块，相比光滑球面，平面结构更便于元件的定位固定，不需要额外做曲面适配的安装座，能大幅降低附属零件的加工难度。在结构设计过程中，首先需要确定目标球体的基准直径，以此为基础做球面的等距面分割，计算每个多边形面的顶点坐标，确保所有顶点都落在基准球面上，这样拼接完成后整体的轮廓偏差能控制在允许范围内。

设计时需要重点关注相邻面之间的夹角参数，每一组相邻多边形面的二面角需要统一计算，避免拼接时出现棱边错位或者面与面之间的缝隙，建模过程中不能直接用球面做分割后转平面，那样会导致每个面的顶点不在同一平面上，后续加工或者3D打印时会出现面扭曲的问题，必须先确定每个多边形的平面基准，再约束顶点落在基准球面上，保证每一个面都是严格的平面特征。从安装边界来看，这类结构如果作为教学演示件使用，整体直径通常控制在100mm到300mm之间，不需要额外的安装底座，直接放置在实训台面上即可，底部的多边形面可以作为稳定的支撑面，不需要额外做支撑结构；如果作为信号标定的载体使用，直径会根据测试需求放大到500mm到1200mm，底部需要预留和支架连接的安装孔，安装孔的位置要避开相邻面的棱边，保证连接强度。

在建模练习过程中，这类结构能帮助从业者快速掌握平面特征的约束方法、空间点线面的位置关系逻辑，很多初学者在做这类练习时，容易出现面的法向不一致、顶点重合约束不到位的问题，最终导致围合的结构出现破面，或者整体形态偏离球形，通过反复调整每个面的位置、约束顶点的球面落点，能快速建立空间建模的逻辑思维，理解从平面到曲面的拟合原理。实际生产中如果要加工这类结构，小尺寸的演示件可以采用3D打印一体成型，大尺寸的标定结构则可以将每个多边形面单独加工成板材，再通过拼接法兰或者焊接的方式组合，每个板材的加工只需要平面铣削即可，不需要曲面加工设备，能大幅降低加工成本，同时拼接完成后的整体球形轮廓精度，完全能满足测试或者教学的使用需求。

另外这类结构在几何公差教学中也有应用，可以在每个平面上标注平面度、相邻面的角度公差，让学员理解多面组合结构的公差分配逻辑，相比规则的立方体或者棱柱结构，球面拟合的多面体对公差累积更敏感，只要某一个面的角度或者尺寸出现偏差，最终整体的球形轮廓就会出现明显的凹凸，能非常直观地展现公差累积对最终装配效果的影响，帮助学员建立公差匹配的工程思维。
