标准赛事用绿色网球曲面结构设计

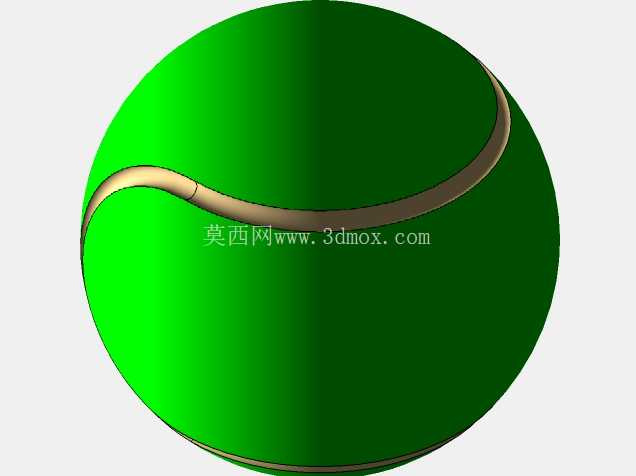

　　在体育器材的结构设计领域，球类产品的曲面构建一直是曲面建模练习的典型载体，网球作为普及度极高的球类运动器材，其表面的特殊缝合曲线结构，是很多刚接触复杂曲面建模的工程师练习空间曲线投影、曲面缝合、实体加厚等命令的常用案例。日常接触的正规网球，整体为标准球形结构，外径统一控制在65.4mm到68.6mm之间，这个尺寸范围是经过长期赛事实践确定的，既保证击球时的接触手感，也适配不同年龄段使用者的握持、击打需求，整个球体的质量偏差控制在56.0g到59.4g区间，设计时需要考虑外层毛毡、橡胶内胆的不同材料密度，通过三维建模阶段的质量属性评估提前调整各层壁厚，避免后期打样出现质量超差问题。很多人在初次构建网球模型时，容易直接在球体表面绘制样条曲线模拟缝合线，但实际生产中网球的缝合线并非简单贴附在球面的装饰线条，而是两个半球形橡胶内胆压合后形成的凸起接缝，外层包裹的毛毡会沿着接缝做裁切拼接，所以建模时不能只做表面的贴图效果，需要先构建空间的闭合S形曲线，这条曲线需要完全贴合球面的曲率变化，保证曲线在整个球面上的投影连续无拐点，两个方向的曲线在球体两端交汇时要做到曲率连续，避免出现硬折角，否则后续做接缝凸起特征时会出现曲面畸变。

　　从实际应用场景来看，这类网球模型除了作为建模练习素材外，还可以用于体育用品展示的动画制作、运动装备的虚拟仿真场景搭建，比如做网球发球机的击球碰撞仿真时，准确的网球外形结构可以帮助工程师调整发球机的拨轮间隙、出球轨道尺寸，避免因为球体模型尺寸偏差导致仿真结果和实际测试出现过大误差。建模过程中，首先要确定球体的基准中心，将整个球体的坐标原点设置在几何中心，方便后续装配到其他运动设备模型中做配合约束，之后构建的两条主缝合曲线，需要分别在两个互相垂直的基准面上做投影，再通过投影曲线组合成空间连续曲线，沿着曲线做扫描特征生成接缝的凸起结构，凸起的高度控制在1mm到1.5mm之间，这个高度和实际网球的接缝凸起尺寸一致，既不会因为凸起过高影响球体的圆度，也能还原真实网球表面的触感特征。

　　完成主体曲面构建后，需要对整个球体做曲面加厚处理，橡胶内胆的壁厚设置为3mm左右，外层毛毡层的厚度设置为1.5mm，不同层可以分配不同的外观材质，方便后续做渲染输出时还原真实网球的视觉效果。很多初学者容易忽略的是，网球表面的曲线并不是对称的简单S形，而是沿着球体表面做了一定角度的偏移，这个偏移角度是为了保证两块毛毡拼接后能够完全覆盖整个球面，不会出现缝隙或者重叠，建模时需要反复调整曲线的控制点位置，检查曲面展开后的边界是否能够完全贴合，避免后续做实体化时出现零厚度或者曲面无法缝合的问题。

　　在做安装边界适配的时候，如果是将网球模型用于发球机、网球训练器等配套设备的装配设计，需要保证球体的最大外径尺寸公差控制在±0.2mm以内，和设备上的出球管、击球拨轮的间隙保持在2mm到3mm之间，间隙过小容易出现卡球问题，间隙过大则会导致击球时的定位精度下降，影响出球的方向稳定性。另外，在曲面构建完成后，需要做曲率检查，确保整个球面除了接缝位置的平缓过渡外，其他区域的曲率连续无突变，否则在做渲染或者3D打印验证时，会出现表面不光滑的问题，影响最终的展示或者打样效果。这类曲面建模的练习，核心不是还原一个球体的外观，而是通过构建网球表面的空间曲线，掌握空间投影曲线、曲面缝合、扫描凸起、曲率检查等多个常用曲面建模命令的使用技巧，理解空间曲线在曲面上的投影逻辑，为后续构建更复杂的曲面类产品打下基础，比如异形外壳、复杂流道、曲面装饰件等结构的设计，都需要用到这类空间曲线构建的思路。
