双转子汪克尔旋转动力装置结构设计

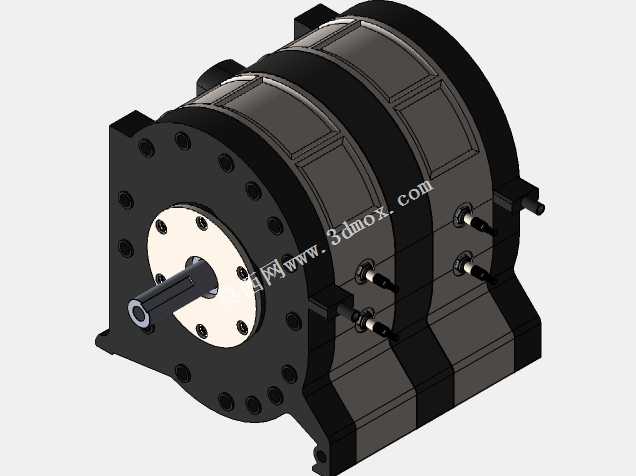

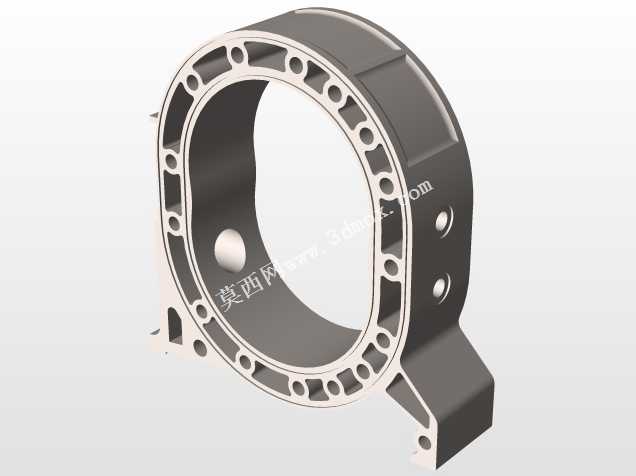

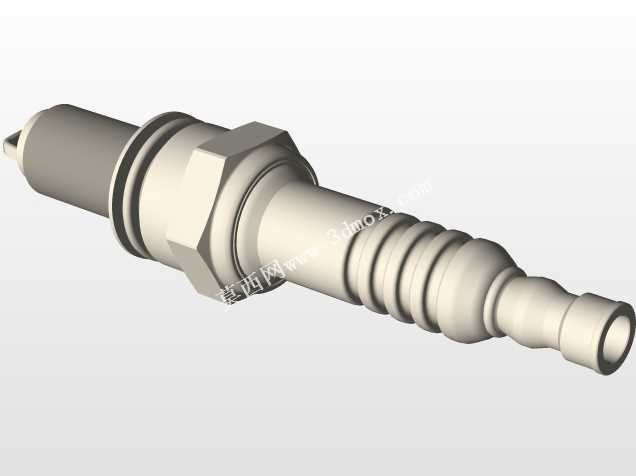

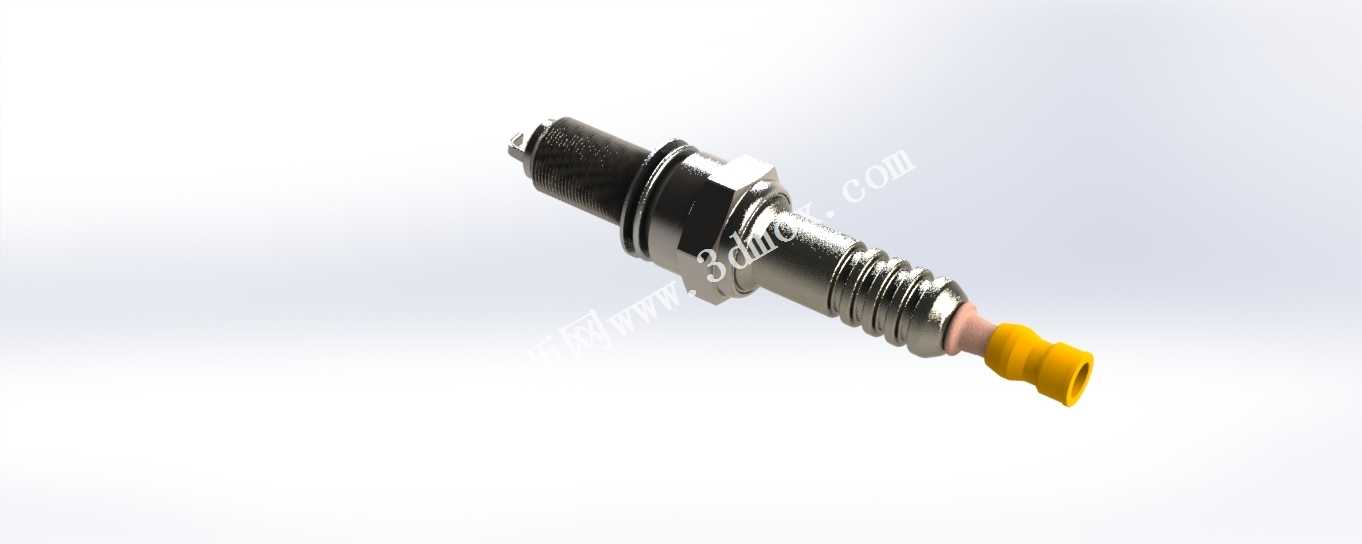

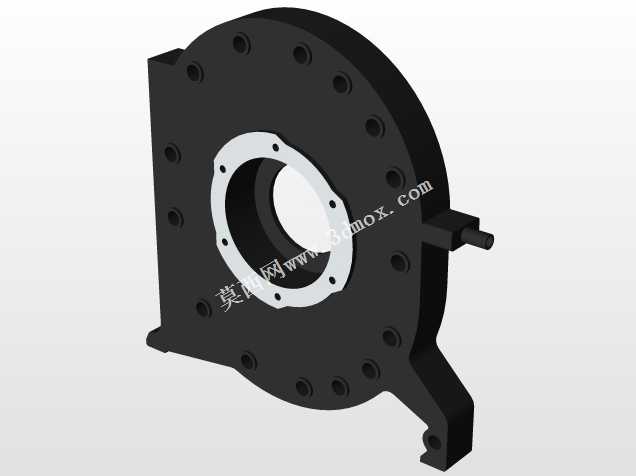

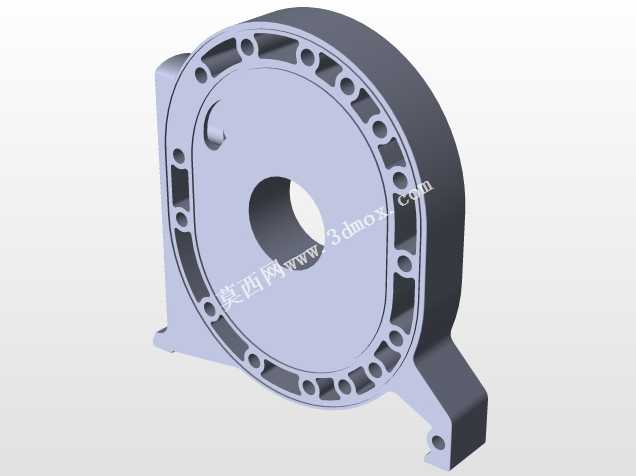

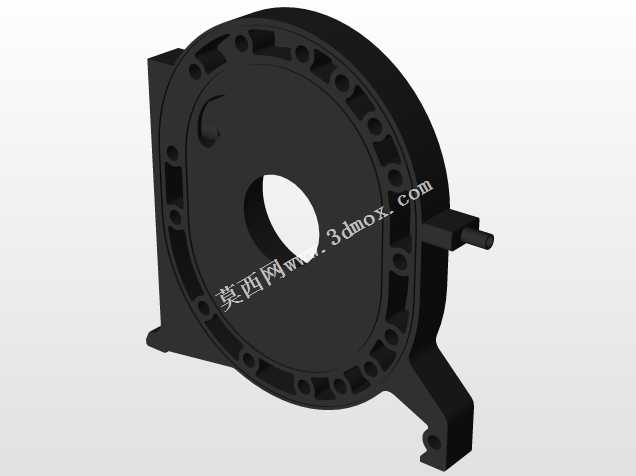

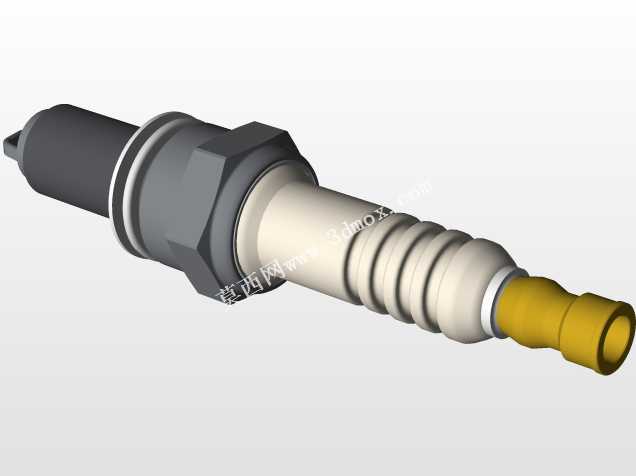

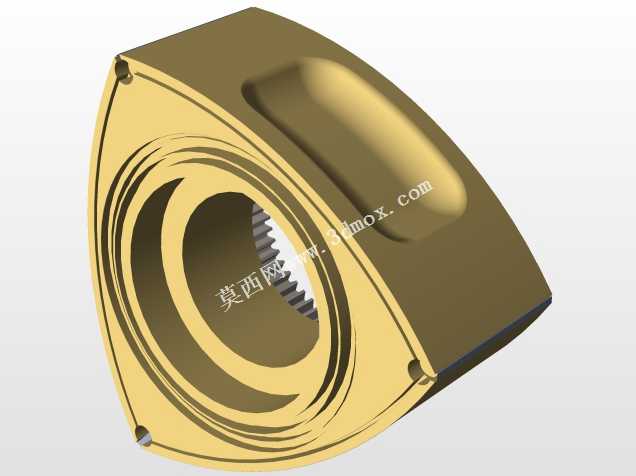

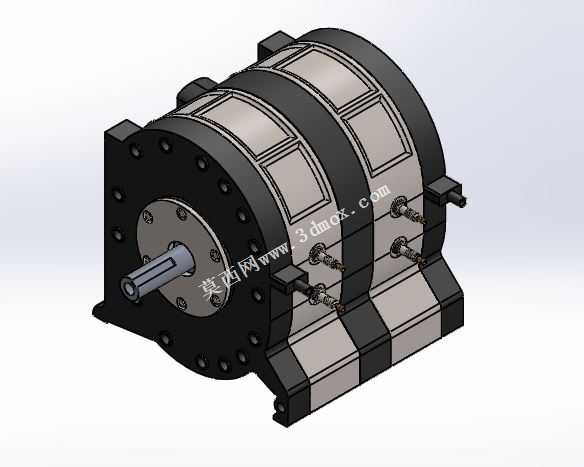

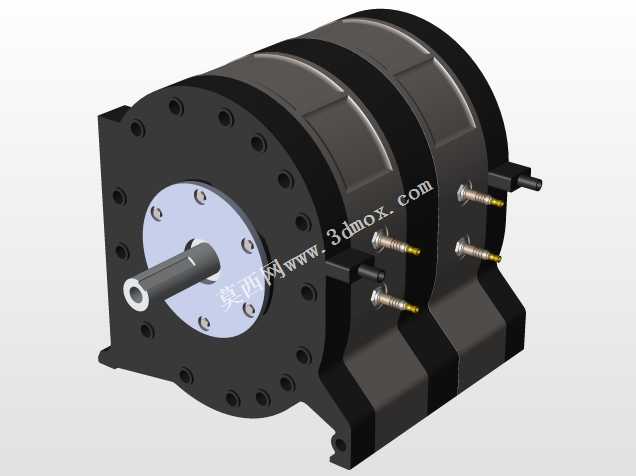

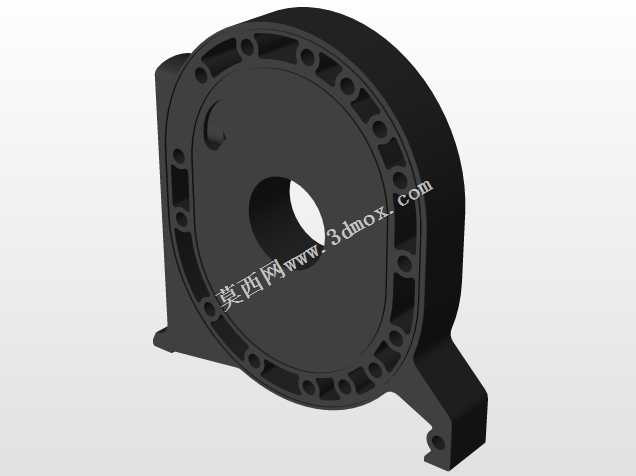

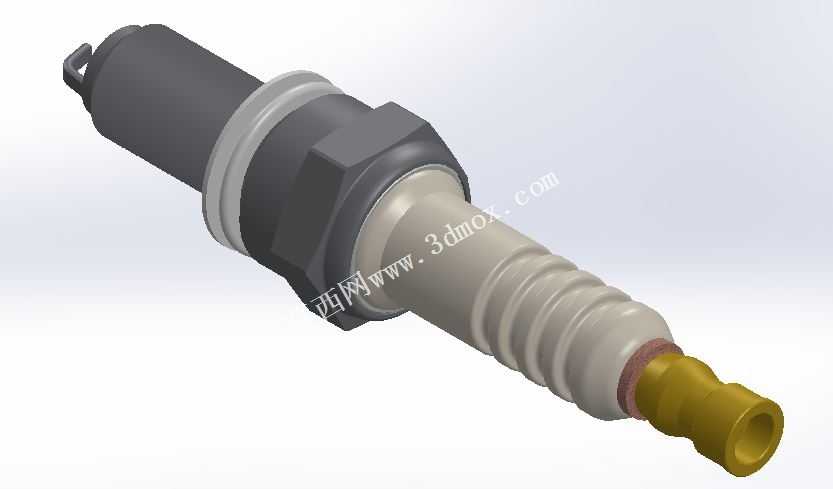

这款汪克尔旋转动力装置，是针对传统往复式发动机体积大、振动强的痛点开发的特种动力输出单元，目前主要适配小型航空动力平台、便携发电设备、轻量化特种作业载具等对动力单元体积重量有严苛要求的应用场景，相比同功率等级的往复式内燃机，它的轴向尺寸更短、运转平顺性更优，能够在高转速区间持续稳定输出动力，没有往复活塞结构带来的惯性冲击问题。从功能特性来看，这款双转子结构的汪克尔装置，通过三角转子在气缸型腔内的行星运动完成进气、压缩、做功、排气的完整循环，省去了传统发动机的曲柄连杆配气往复结构，整体运动部件数量减少近40%，运转时的振动幅度和机械噪音都远低于同功率的活塞式发动机，动力输出的线性度更好，高转速下的扭矩响应速度更快。在设计思路上，这款装置采用了串列双转子的布局，两个转子的相位角错开180度，能够抵消单转子结构做功间隔角大带来的输出脉动问题，让动力输出更平顺；壳体采用分段式堆叠设计，前后端盖、中间隔板、气缸外壁通过周向均布的高强度螺栓锁紧，既保证了型腔的密封精度，也方便后期拆解维护密封件；侧置的火花塞与进排气接口统一布置在壳体同侧，能够简化外部管路的排布，适配紧凑的安装空间。从安装边界来看，这款动力装置的主体为近似圆柱的阶梯结构，输出轴从前端盖中心伸出，轴端预留了标准键槽结构，能够直接对接联轴器、带轮等传动部件；壳体底部带有一体化的安装支脚，支脚上预留了四个对称的安装通孔，安装时不需要额外制作转接支架，直接通过螺栓即可固定在设备的安装基座上；整体径向最大尺寸控制在适配小型载具机舱的范围内，轴向长度相比同功率双缸往复发动机缩短近三分之一，能够塞进空间非常局促的动力舱内，同时整体重量更轻，能够有效降低搭载设备的整体自重。在结构细节上，转子的密封槽采用了高精度的限位设计，能够保证 apex 密封片在高速运转时始终贴合气缸内壁，减少压缩泄漏问题，提升动力转换效率；壳体的冷却流道采用环形环绕设计，能够均匀带走转子运转产生的热量，避免局部过热导致的密封件失效问题，保证装置长时间稳定运转。
