带称重模块的水平螺旋输送设备结构设计

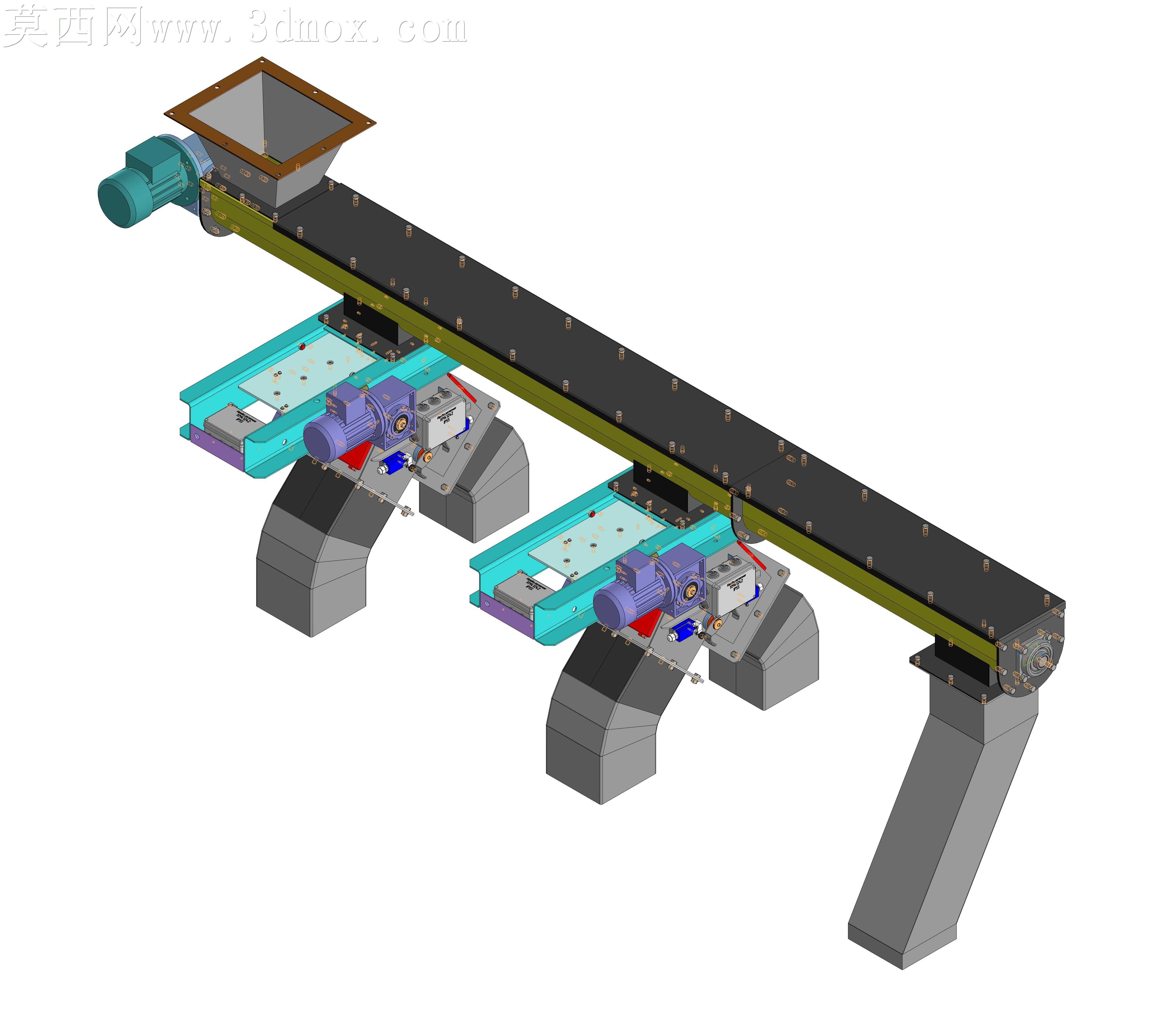

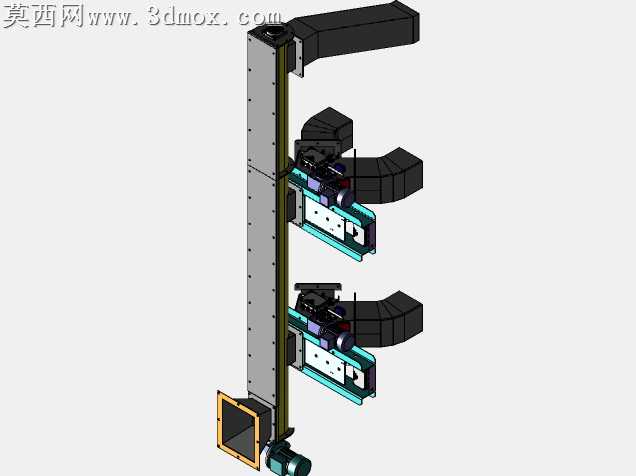

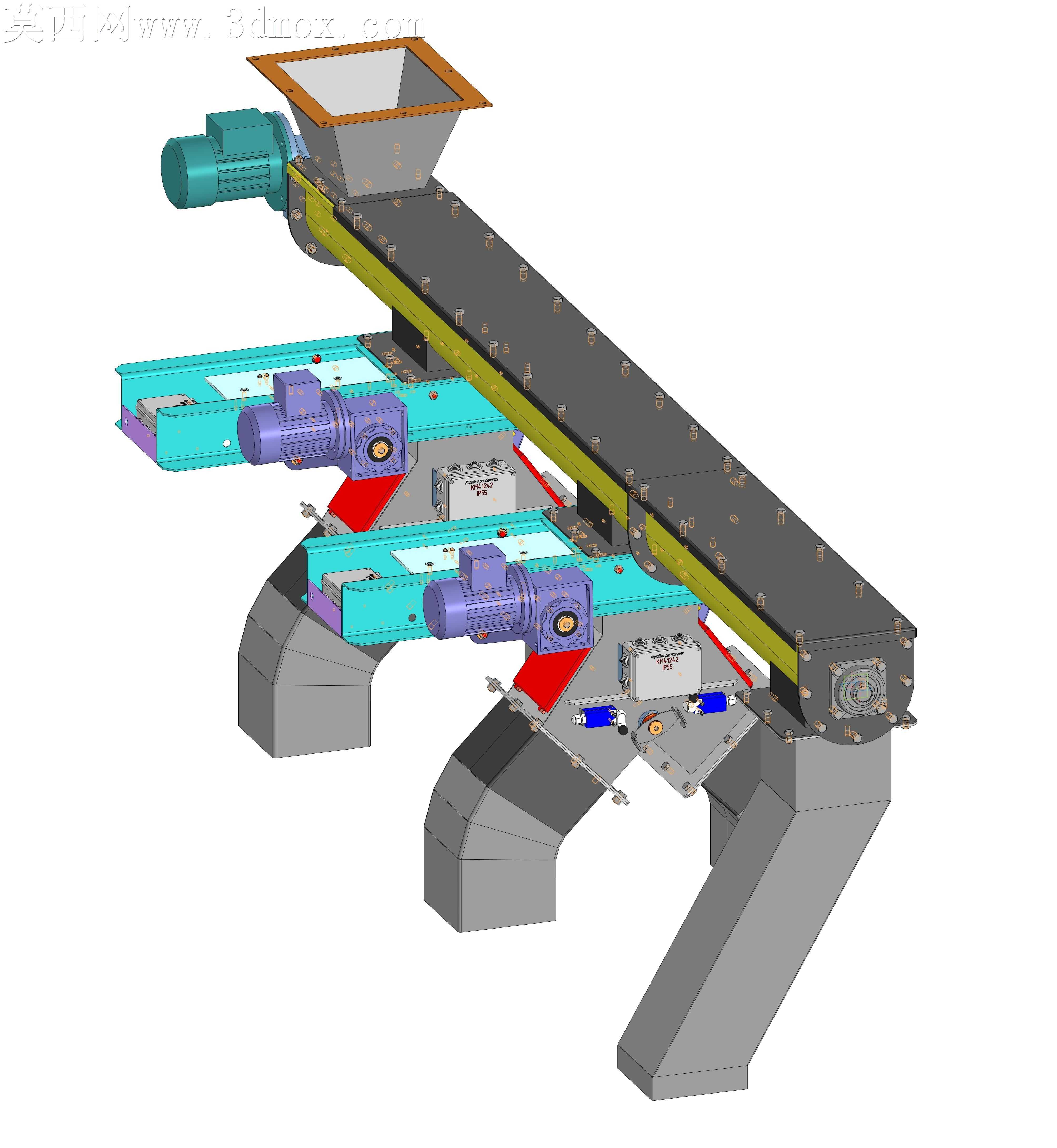

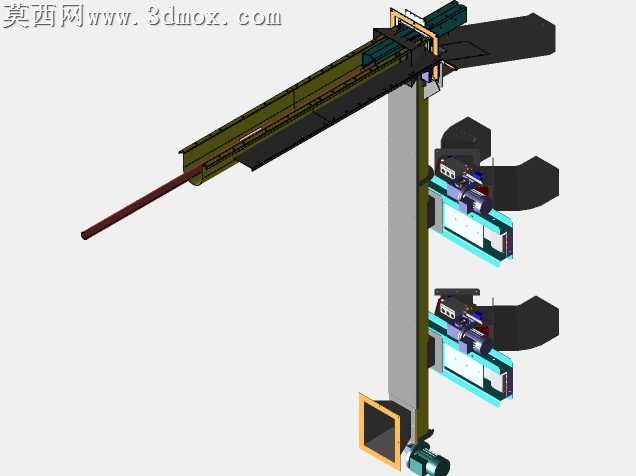

本模型为带在线称重功能的水平螺旋输送机三维设计，采用通用三维建模软件完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，整体装配逻辑遵循真实设备的安装顺序与配合要求，可直接用于结构验证、方案展示与工程参考。模型整体采用长条形卧式布局，进料端设置上方敞口的方形受料斗，斗体边缘做法兰翻边设计，可与上游料仓出料口实现密封对接，避免物料撒漏；驱动端采用减速电机直连螺旋轴的传动方案，电机安装座设置加强筋结构提升刚性，传动部位预留密封件安装位，可适配不同工况的防尘、防水密封需求。输送槽体采用U型截面长壳体设计，槽体上沿设置整圈连接法兰，可配套盖板实现封闭输送，避免粉状、颗粒状物料在输送过程中产生扬尘外溢；槽体内部的螺旋叶片采用等螺距连续螺旋结构，叶片边缘与槽体内壁预留合理装配间隙，既避免运转卡滞，也能减少物料残留。本模型的核心设计亮点为槽体下方布置的两套在线称重模块，每套模块包含独立的支撑底座、称重传感器、限位组件与安装支座，支撑底座采用大接触面积的弧形支脚设计，可分散设备运行时的振动载荷，提升称重稳定性；称重模块与输送槽体之间采用浮动连接结构，可抵消设备运转时的轴向窜动与横向振动对称重精度的影响，实现物料输送过程中的动态流量计量。模型渲染阶段针对不同零部件赋予了对应材质：驱动电机采用哑光深绿漆材质，金属壳体做轻微磨砂质感处理，还原工业电机的真实外观；输送槽体采用哑光黑工业漆材质，螺旋轴与叶片采用金属原色钢材材质，称重模块的传感器部分做金属亮面处理，减震组件采用蓝色工程塑料材质，不同材质的区分清晰明了，可直观分辨各部件的功能属性。建模过程中对所有运动部件做了干涉检查，确认螺旋叶片旋转时与槽体、进料斗、出料端轴承座均无干涉，各连接部位的螺栓孔位、安装定位面均做了精确对齐，可直接导出工程图用于生产加工参考；整体结构兼顾了普通螺旋输送机的密闭输送、连续给料优势，同时集成动态称重功能，可广泛用于粮食、化工粉料、建材颗粒等散状物料的定量输送与计量场景，设计时充分考虑了设备维护的便捷性，驱动端、称重模块均采用快装式连接结构，可快速拆卸检修，降低后期运维成本。
