槽式螺旋输送设备三维结构设计

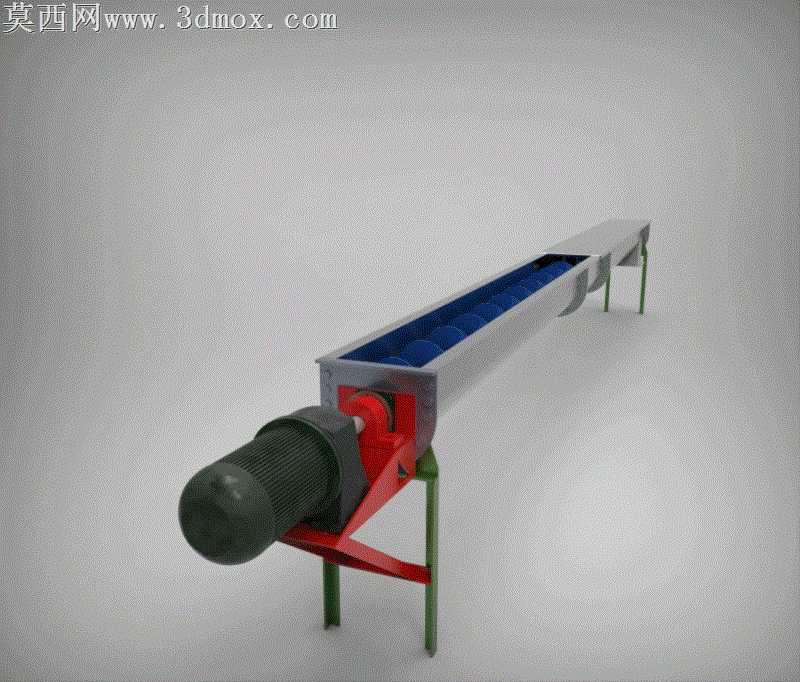

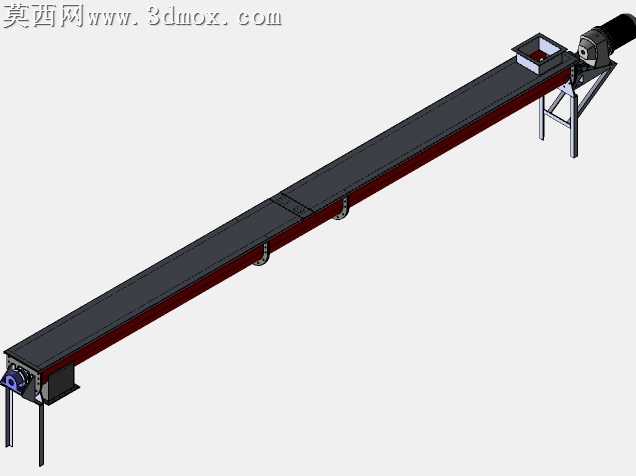

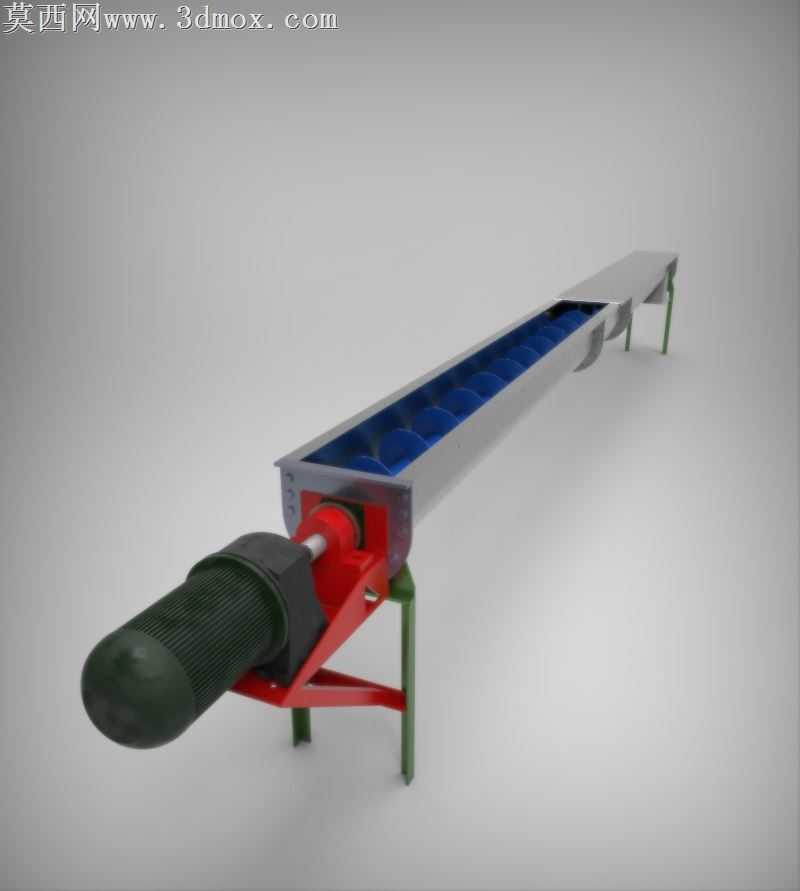

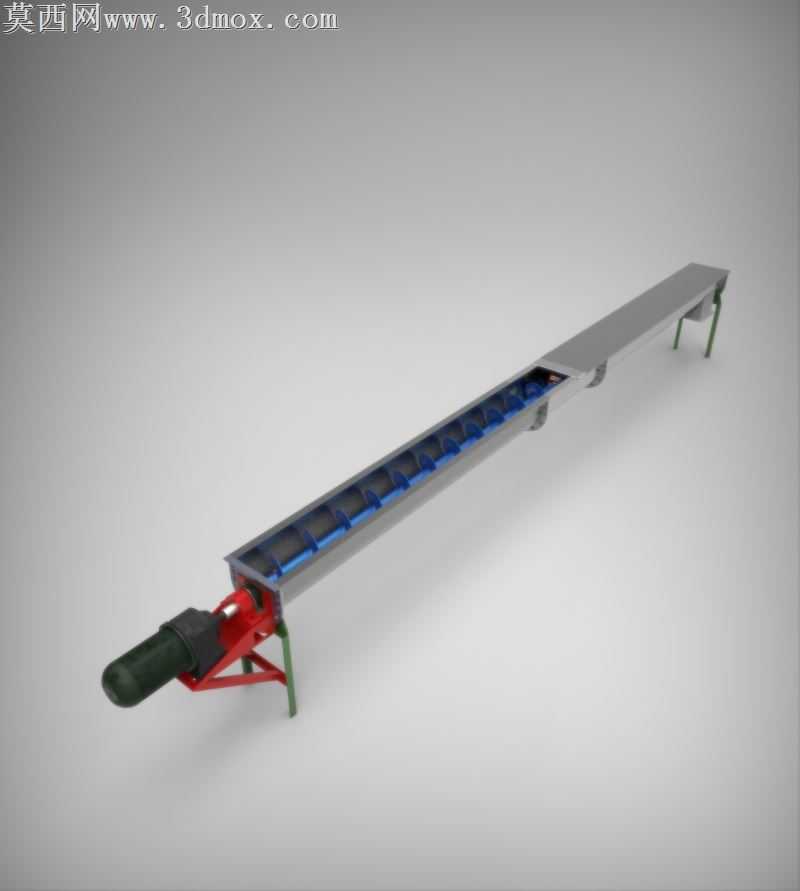

本作品为槽式螺旋输送机的三维建模设计成果，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现螺旋输送机的整机结构与装配逻辑。模型构建阶段首先完成核心输送部件螺旋叶片的参数化建模，通过螺旋线扫描生成连续等距的螺旋叶片结构，精准匹配输送槽的内部截面尺寸，保证叶片与槽体间预留合理的运行间隙，避免运转过程中出现卡滞、摩擦损耗过大的问题。驱动端部分完整还原了减速电机与螺旋轴的连接结构，包含电机安装支架、联轴器、端盖密封组件等细节，红色的安装支架采用焊接式机架结构建模，还原了支架与槽体、支腿的连接点位，保证驱动端的支撑强度符合重载输送的设计要求。槽体部分采用U型敞口式结构建模，槽体内壁设置光滑的材质属性，模拟实际不锈钢输送槽的低摩擦特性，槽体两端的端盖、中间吊挂轴承支撑结构均做了精细化还原，长距离输送段的支撑支腿采用绿色型材结构建模，支腿与槽体的连接位置做了加强筋结构设计，保证整机安装后的结构稳定性。渲染阶段针对不同部件赋予差异化材质属性：驱动电机外壳赋予深黑色磨砂金属材质，还原电机壳体的铸铁质感；螺旋叶片与槽体内壁赋予亮面不锈钢材质，体现金属部件的加工光洁度；安装支架与支腿分别对应喷涂红漆、绿漆的金属材质，还原工业设备的常规涂装效果；槽内蓝色部分模拟输送过程中的物料填充状态，直观呈现设备的物料承载空间。设计过程中重点校验了螺旋轴的同轴度、各连接部件的装配干涉问题，通过装配体干涉检查功能排除了部件间的碰撞冲突，同时对传动路径做了结构合理性验证，保证动力从电机输出后可平稳传递至螺旋轴，带动叶片匀速转动实现物料的连续推送。整机结构紧凑，支撑布局合理，既满足短距离水平输送散状物料的功能需求，也通过细节结构的还原体现了工业输送设备的设计要点，可用于设备结构展示、方案汇报、教学演示等场景。
