九十度转弯带式输送设备结构设计

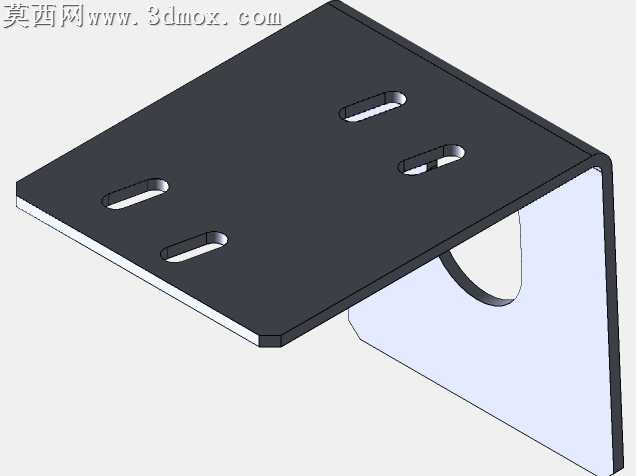

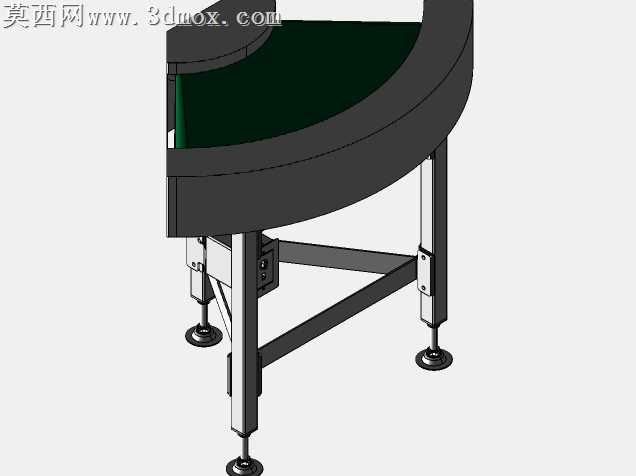

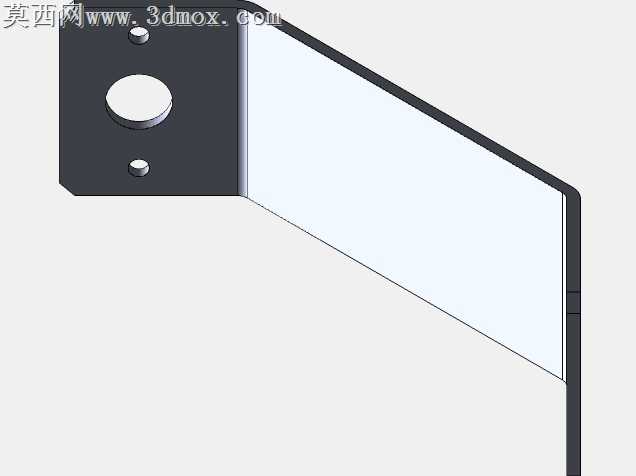

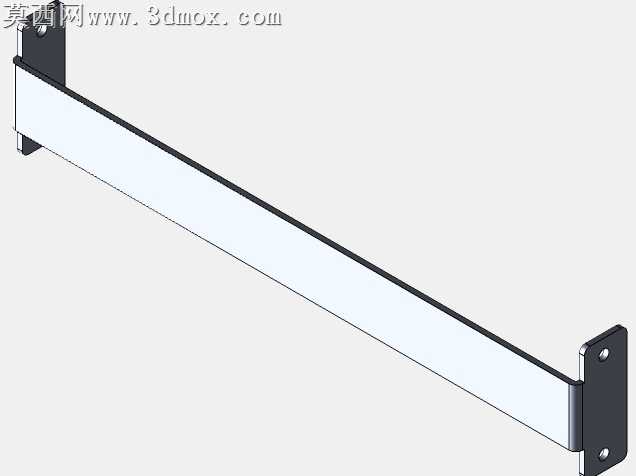

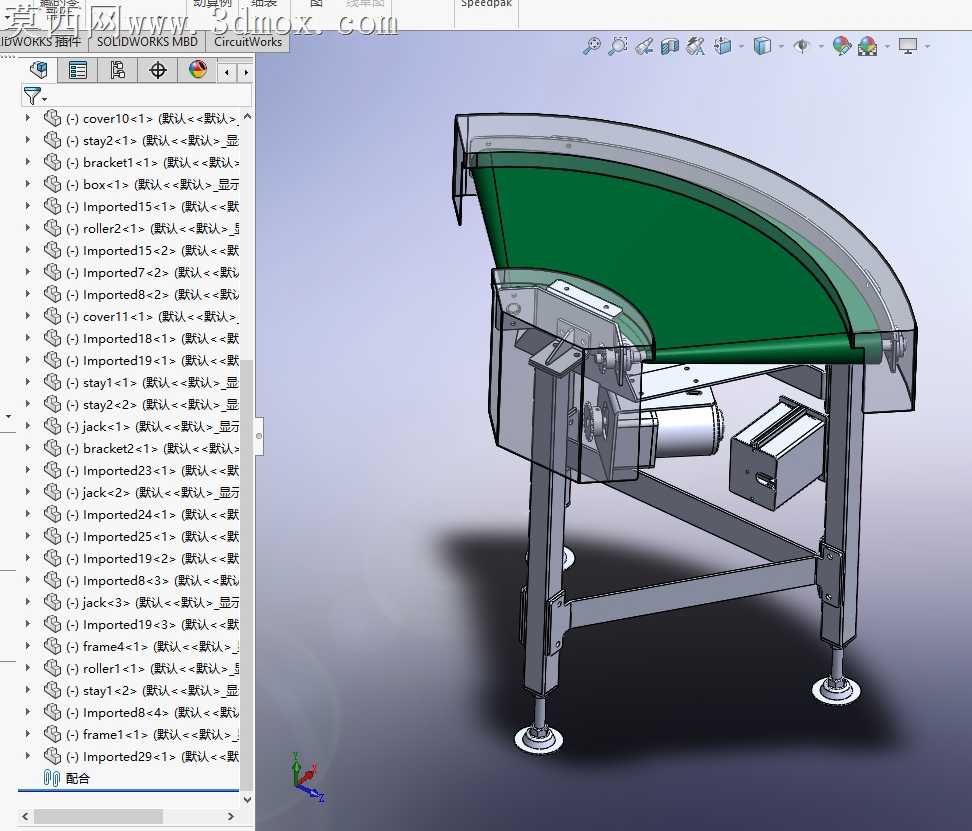

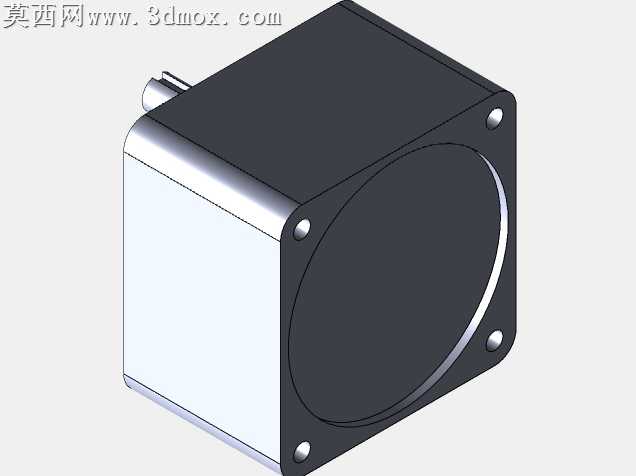

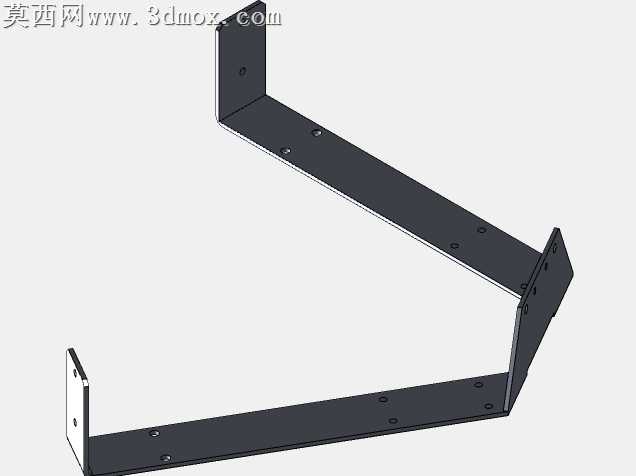

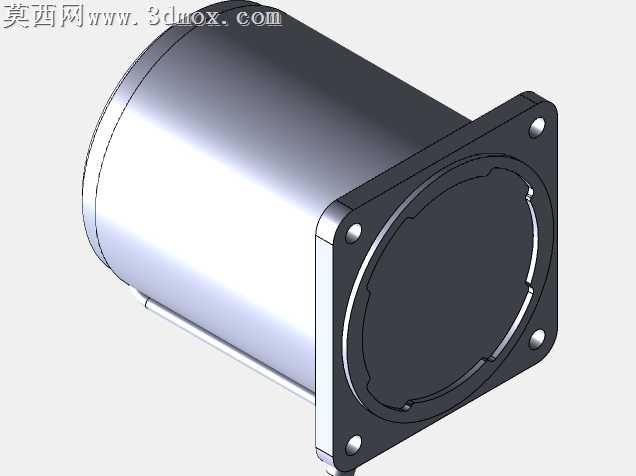

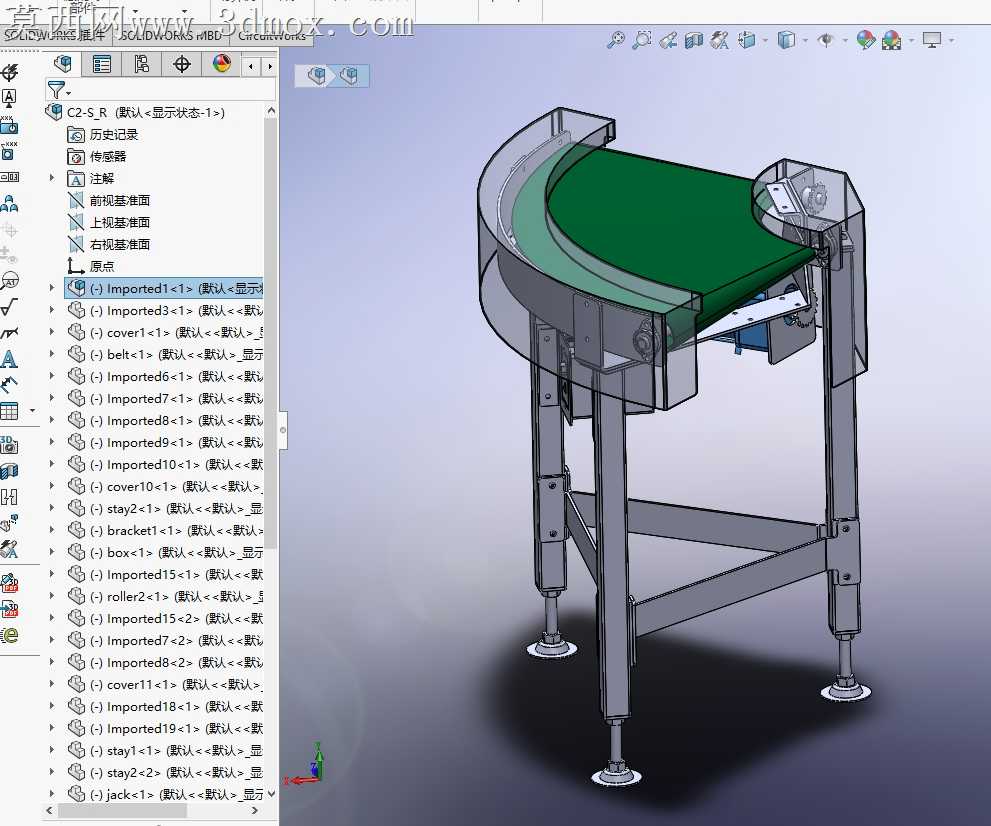

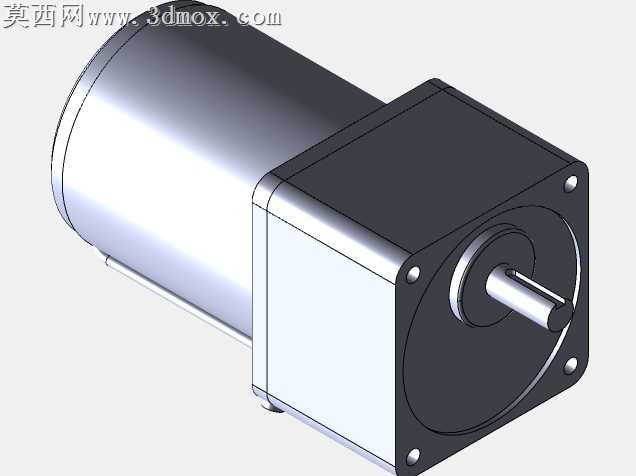

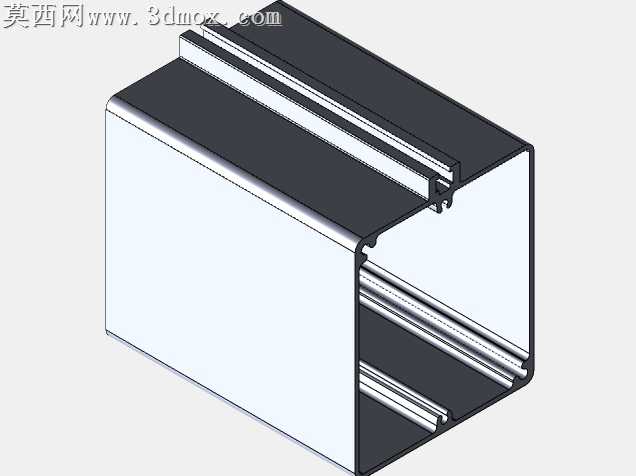

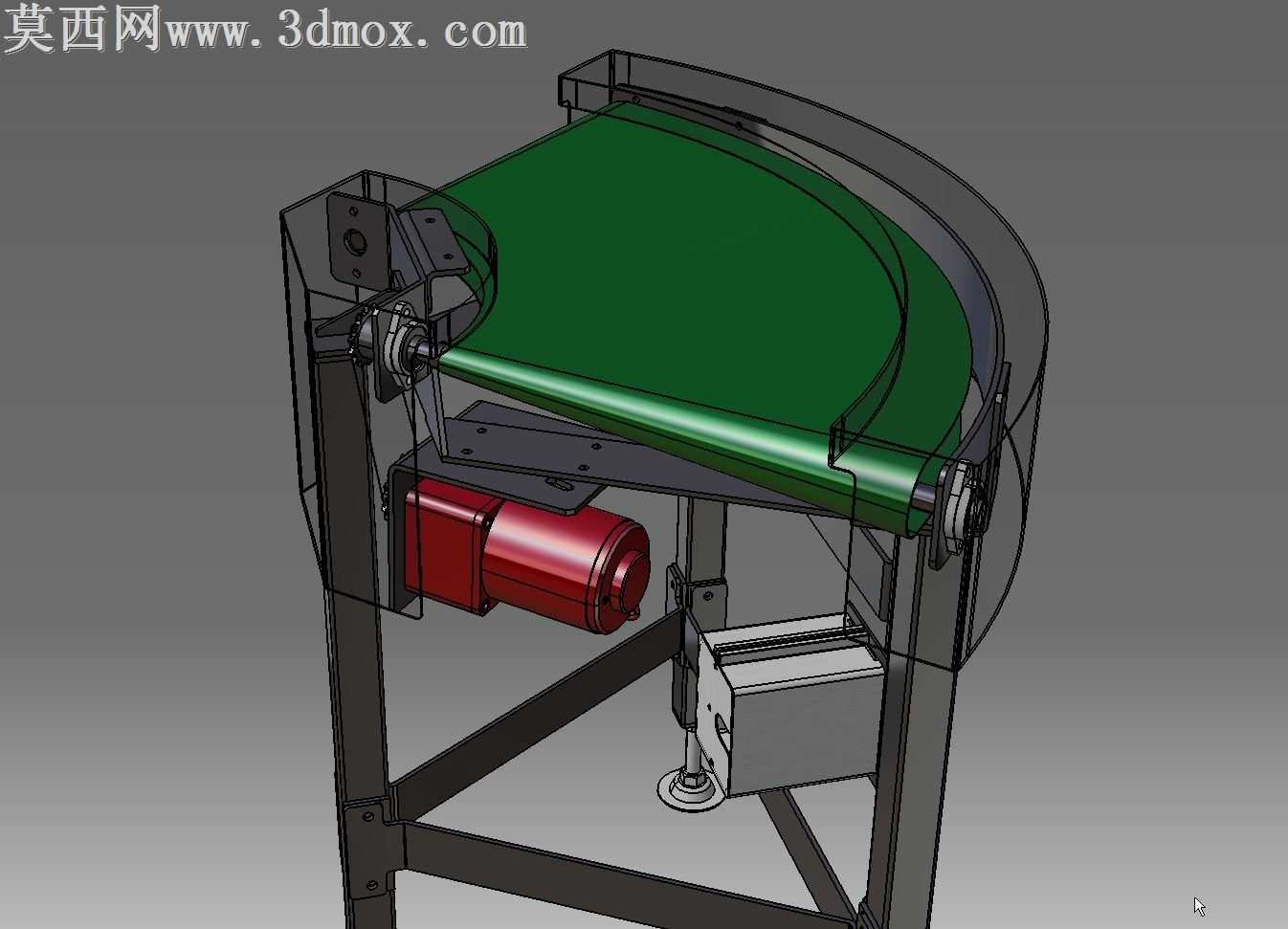

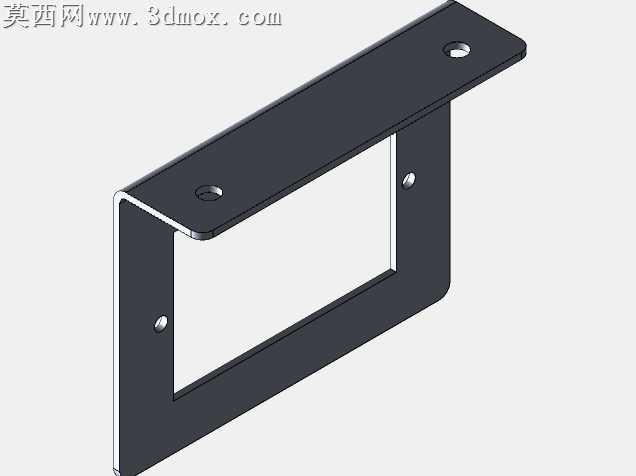

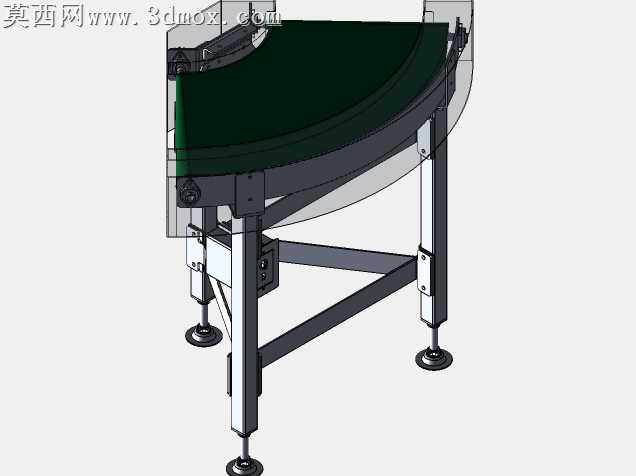

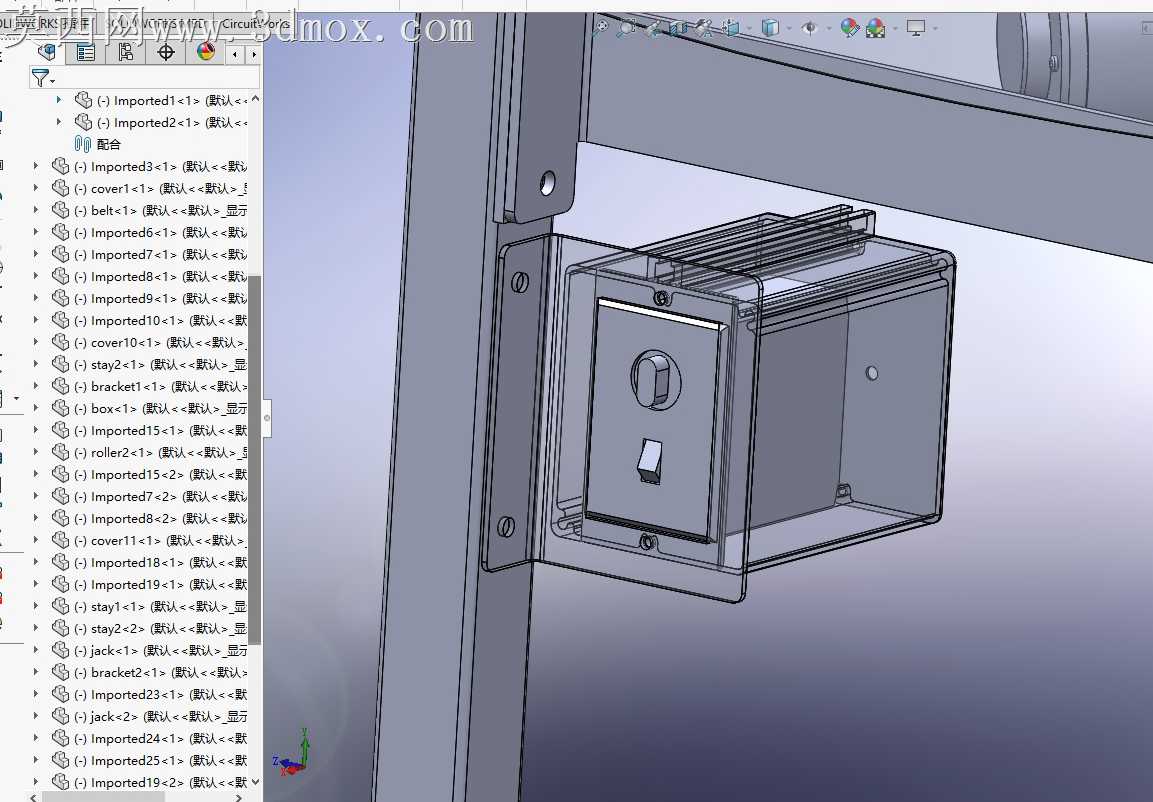

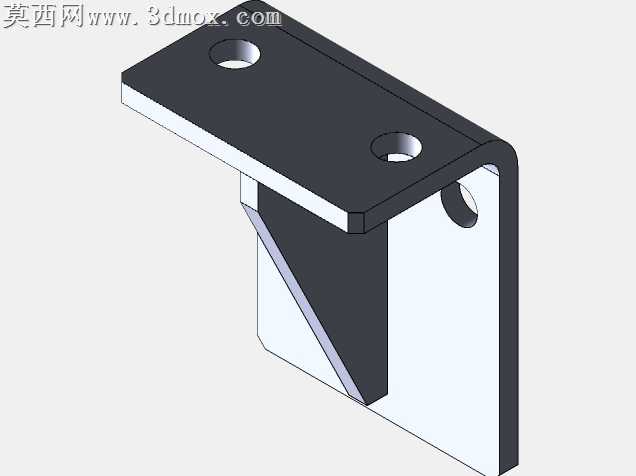

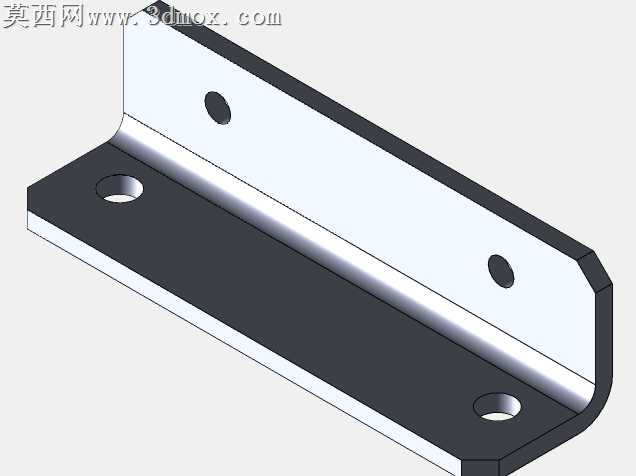

本作品为90°转弯带式输送机的三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1等比例还原，完整呈现了转弯输送设备的整体构造与细节特征。模型构建阶段先完成整体布局的骨架草绘，确定转弯半径、输送带宽、机架高度等核心参数，再依次拆分创建各功能部件：首先是弧形输送段的主体结构，转弯段的机架采用折弯钣金与型材结合的设计，通过多段支撑构件拼接出平滑的90°弧形承载框架，保证输送带运行时的轨迹顺滑无卡滞；其次是绿色PVC材质的转弯输送带，建模时通过曲面放样功能还原了带体的弧形形态，同时对带体边缘的导向结构做了细节刻画，模拟实际运行中防止跑偏的结构设计；再者是支撑腿组件，每条支腿都设计了可调节脚杯结构，通过螺纹配合实现设备高度的微调，适配不同现场的安装地面平整度需求，支腿之间加装了横向与斜向的连接撑杆，通过三角形稳定结构提升整体机架的刚性，避免设备运行时出现晃动变形。模型还完整还原了驱动端的安装结构、侧边防护盖板、张紧调节组件等细节，所有零部件都添加了对应的材质属性：机架部分赋予哑光金属钢材材质，输送带赋予哑光绿色橡胶材质，脚杯赋予镀铬金属与防滑橡胶组合材质，防护盖板赋予半透明磨砂塑料材质，通过材质区分清晰展现各部件的功能属性。渲染阶段采用柔和的工业产品展示光影，突出设备的结构层次与装配关系，将内部的辊筒排布、支撑结构通过半透明显示的方式做了可视化处理，让观看者可以清晰理解转弯输送机的运行原理：通过弧形排布的支撑辊筒承托输送带，配合端部的驱动辊带动带体沿90°弧形轨迹运行，实现生产流水线中物料的直角转向输送，可直接衔接直线输送段组成完整的生产输送线，整体设计兼顾了结构稳定性、安装调试便捷性与运行可靠性，可作为转弯输送设备设计、教学演示、方案展示的参考模型。
