乘用车五辐运动款铝合金轮毂结构设计

在乘用车底盘行走系统的部件开发中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与动态响应表现。本次呈现的五辐式铝合金轮毂结构，针对运动取向的乘用车型开发，适配常规家用轿车及入门运动车型的改装与量产配套需求。从实际应用场景来看，这类轮毂既可以满足日常城市道路通勤的承载需求，也能够适配赛道日体验、山路驾驶等相对激烈的驾驶工况，辐条的造型设计在兼顾视觉运动感的同时，也为制动系统预留了充足的散热空间，避免连续制动过程中热量积聚导致的制动效能衰减。

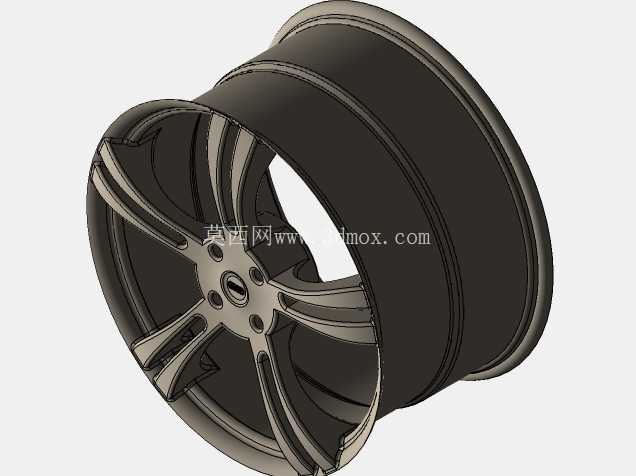

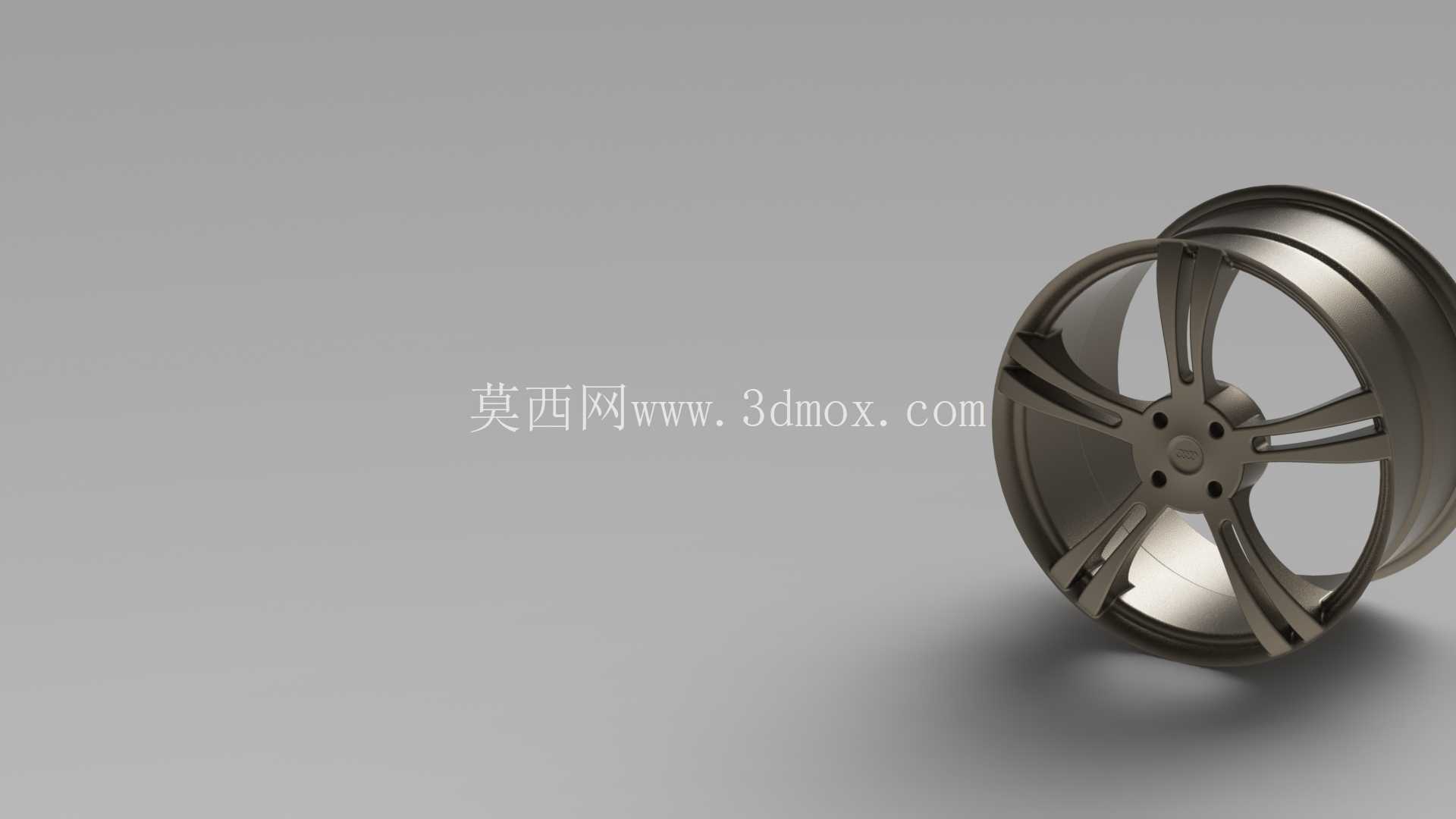

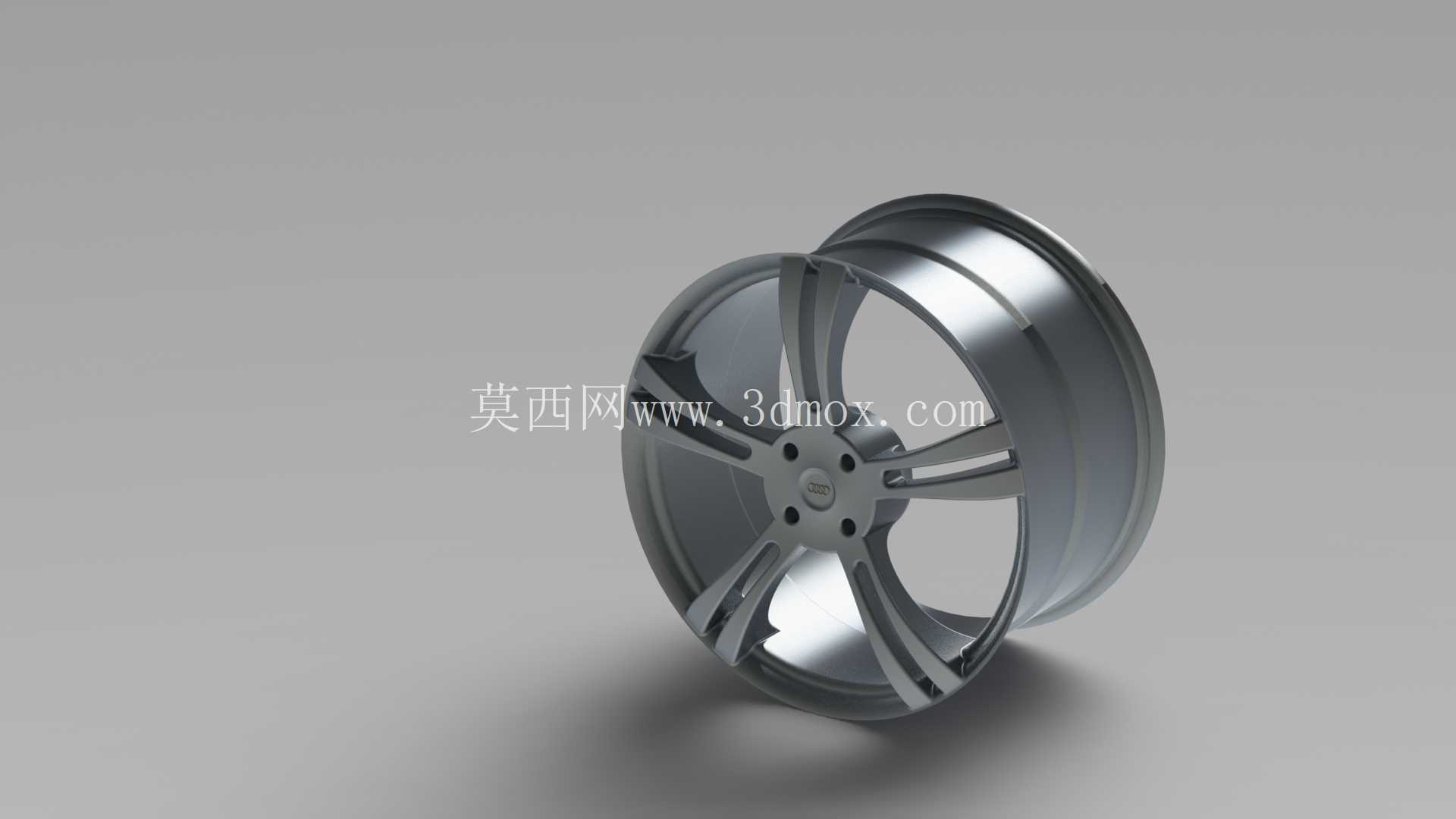

从功能特性层面分析，该轮毂采用主流的五辐双肋布局，每根主辐条拆分出两条平行的支撑肋，这种结构并非单纯为了造型美观：一方面，拆分后的肋条可以在同等材料用量下提升辐条的抗弯截面模量，在车辆过弯承受侧向载荷时，能够更好地分散轮辋与安装法兰之间的应力，避免应力集中导致的辐条根部开裂；另一方面，辐条之间的大尺寸镂空区域，可以让行驶过程中的气流更顺畅地流经制动卡钳与制动盘表面，带走制动摩擦产生的热量，对于频繁启停的城市路况或者连续制动的山路工况，能够有效维持制动系统的工作温度区间。轮辋部分采用常规的深槽式结构，适配标准真空轮胎的安装，轮缘位置做了加厚的凸起设计，在轮胎遭遇侧向冲击时，能够避免轮胎从轮辋上脱开，提升低胎压行驶或者高速过弯时的轮胎固定可靠性。

设计思路上，这款轮毂的安装法兰面设置了均匀分布的五个螺栓孔，匹配主流紧凑型乘用车的5孔轮毂安装节圆，中心孔的尺寸按照对应车型的轴头直径设计，安装时可以与轴头紧密贴合，分担螺栓承受的剪切载荷，避免高速行驶时车轮出现抖动。螺栓孔周围做了局部的加厚凸台，因为这个区域是轮毂承受扭矩传递的核心位置，加厚处理可以提升螺栓压紧面的局部刚度，防止螺栓预紧力过大导致的法兰面变形，同时也能分散车辆起步、制动时的扭矩输入，减少局部应力集中。轮毂的中心定位孔与安装面的垂直度是建模过程中重点控制的形位公差，这个参数直接影响车轮安装后的端面跳动量，如果跳动量超标，会直接导致高速行驶时方向盘抖动、轮胎偏磨等问题，因此在三维建模阶段就需要严格保证安装面与轮辋中心轴线的垂直关系，以及各螺栓孔位置的分度精度。

从安装边界与尺寸适配的角度来看，这款轮毂的偏距设置兼顾了轮距与翼子板的匹配关系，既不会因为偏距过小导致轮毂突出车身翼子板，也不会因为偏距过大让轮毂向内缩进蹭到悬挂结构或者轮拱内衬。轮辋的宽度尺寸适配常规的运动型轮胎规格，能够在保证轮胎支撑性的同时，提供足够的接地面积，提升车辆的侧向抓地力。在建模过程中，轮辋与辐条的过渡区域做了大圆角处理，避免直角过渡带来的应力集中问题，这个区域是轮毂承受垂直冲击载荷时的高应力区，平顺的过渡结构可以让载荷更均匀地传递到整个辐条结构上，在车辆通过减速带、坑洼路面时，能够更好地吸收冲击能量，降低轮毂开裂的风险。另外，轮毂的气门嘴安装位设置在两根辐条之间的轮辋凹槽处，位置避开了辐条的遮挡，方便后期充气与胎压监测模块的安装，同时也不会因为气门嘴的突出影响动平衡的校准。

对于结构设计从业者而言，这类轮毂的建模需要平衡多个维度的约束：材料厚度的设置要兼顾强度与轻量化要求，过厚的结构会增加簧下质量，影响整车的悬挂响应与油耗表现，过薄则会导致结构强度不足，容易在冲击下发生变形；辐条的造型曲面需要保证拔模角度，适配后续低压铸造的生产工艺，避免出现倒扣结构导致脱模困难；轮辋的槽深与凸缘尺寸需要严格符合轮胎安装的行业标准，保证不同品牌同规格轮胎都能够顺利安装与密封。在实际的工程开发中，完成三维建模后还需要通过有限元分析模拟径向冲击、弯曲疲劳、径向疲劳等多种工况的应力分布，对局部应力过高的区域做结构优化，而这款轮毂的结构布局已经充分考虑了这些工程需求，各部分的壁厚变化、加强结构的设置都符合量产铝合金轮毂的设计规范，既满足了视觉上的运动风格需求，也能够满足实际行驶过程中的各项性能要求。
