升级款3018数控雕刻机结构设计

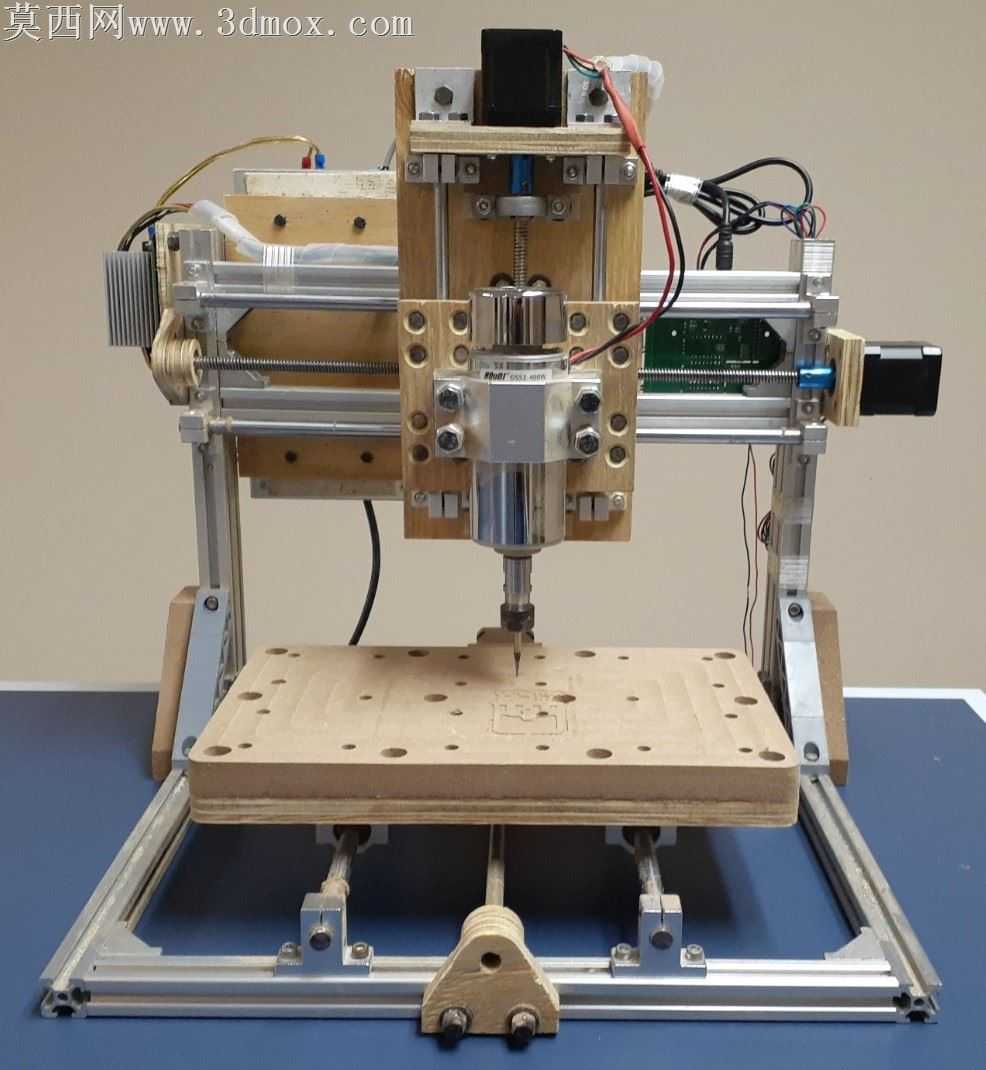

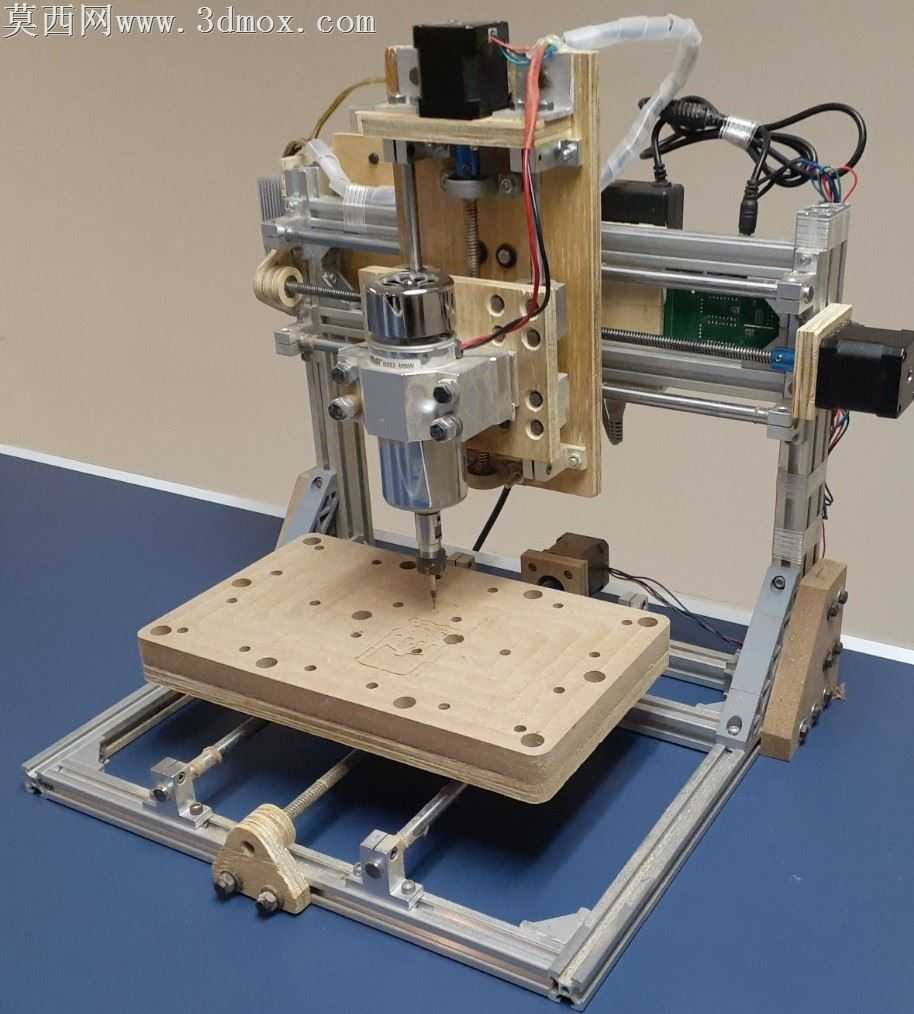

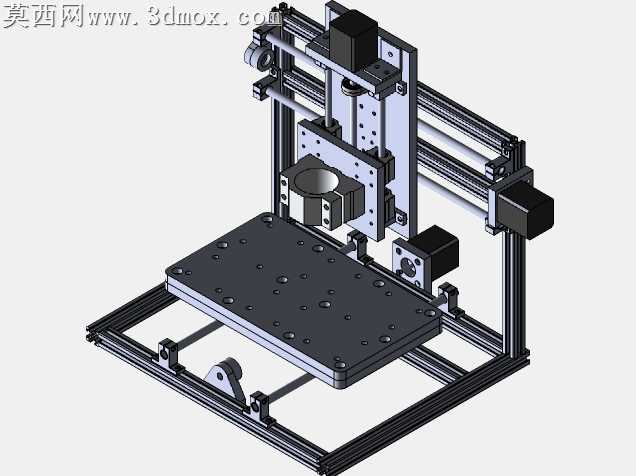

本作品为升级迭代的3018数控雕刻机三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零件均按照实际加工装配尺寸1:1还原，整体装配约束完整，无干涉错位问题，可直接用于结构验证、装配模拟与加工出图参考。模型整体采用铝型材搭建框架主体，搭配线性光轴作为各运动轴的导向支撑，结构刚性较初代版本有明显提升，可适配直径52mm或55mm的主轴单元，满足不同功率的加工需求。建模过程中对各运动轴的行程做了明确优化，Z轴行程覆盖45mm至85mm区间，Y轴行程拓展至180mm至195mm区间，有效扩大了设备的可加工幅面，适配更多尺寸的加工工件。设计阶段重点针对初代设备轴系松动、加工精度不足的问题做了结构优化，对所有轴系的轨道配合公差做了调整，消除轴间松动间隙，提升整体切削精度，可顺利完成铝件切削加工测试，加工过程仅需采用空气吹扫清理切屑即可稳定运行，无需额外配置细水雾冷却装置，有效简化了设备配套需求。模型完整还原了主轴固定座、电机安装支架、工作台面板、型材框架锁紧件、传动螺母座等全部结构细节，各运动副的配合关系清晰，丝杠传动结构、步进电机安装位均按照实际采购的标准件尺寸做了适配预留，可直接对应标准件完成实物装配。渲染阶段采用金属哑光材质模拟铝型材与加工金属件的表面质感，对工作台面的安装孔位、锁紧螺丝、传动部件均做了细节材质区分，整体渲染效果真实直观，可清晰展示设备的整体布局与结构逻辑。设计过程中同步考虑了设备运行的振动问题，对底部框架的支撑结构做了加强设计，虽仍存在小幅水平振动余量，但整体刚性已能满足软金属、塑料、废纸板等多种材质的雕刻加工需求，适配桌面级小型数控加工的使用场景。
