Probotix fireball小行星款CNC雕刻机结构

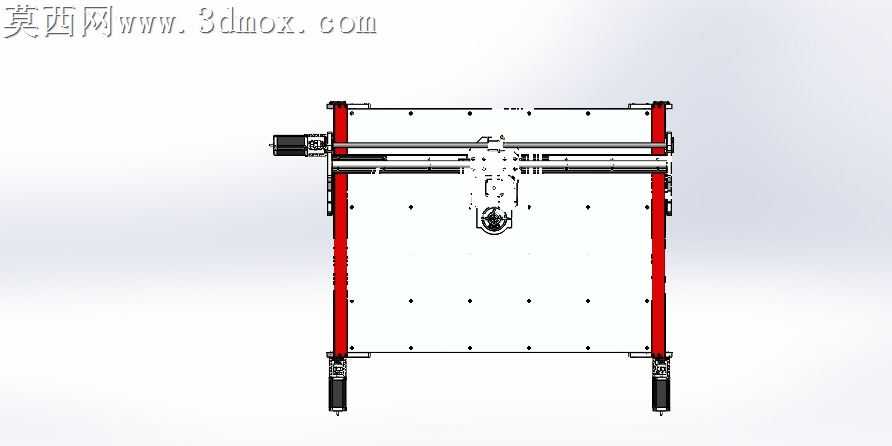

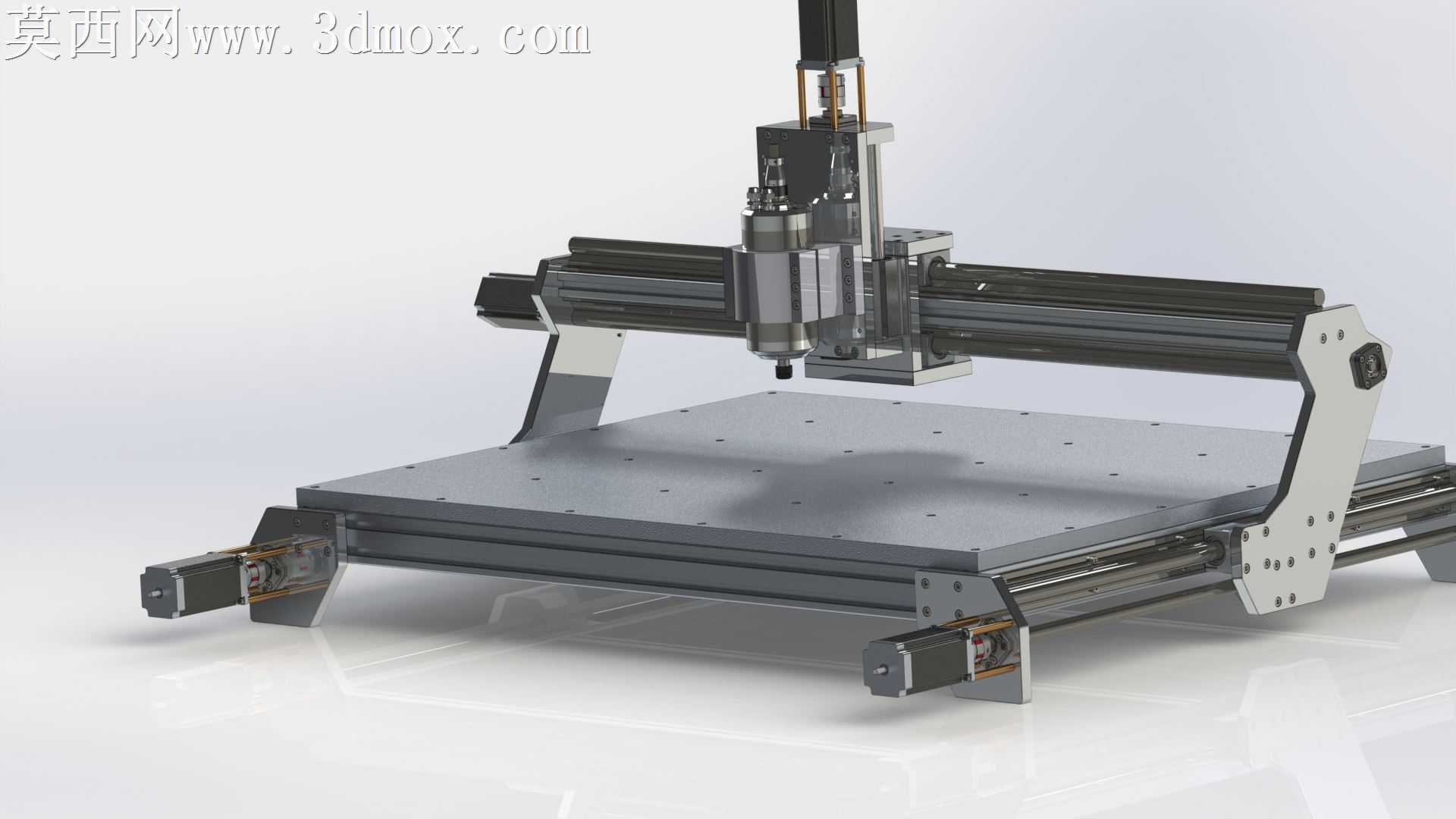

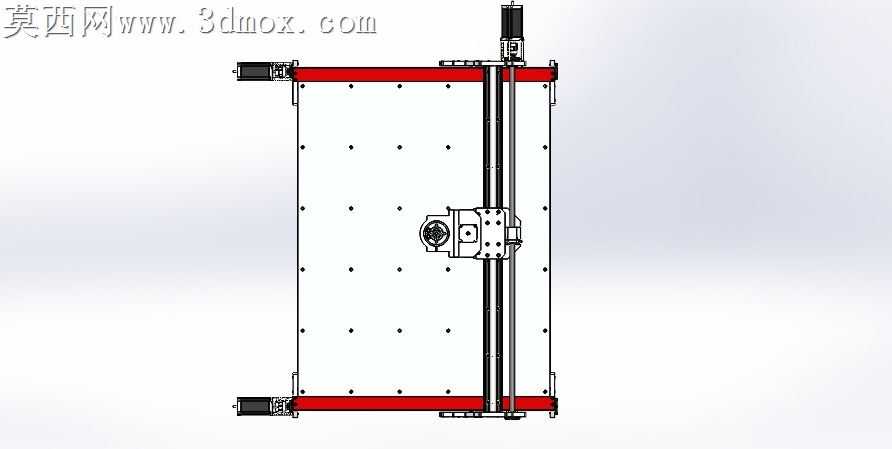

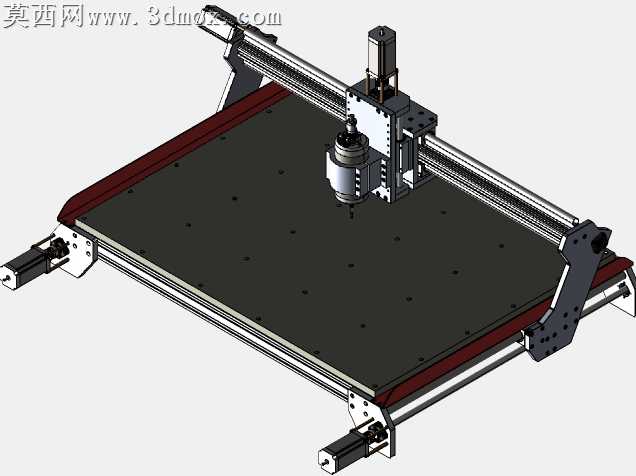

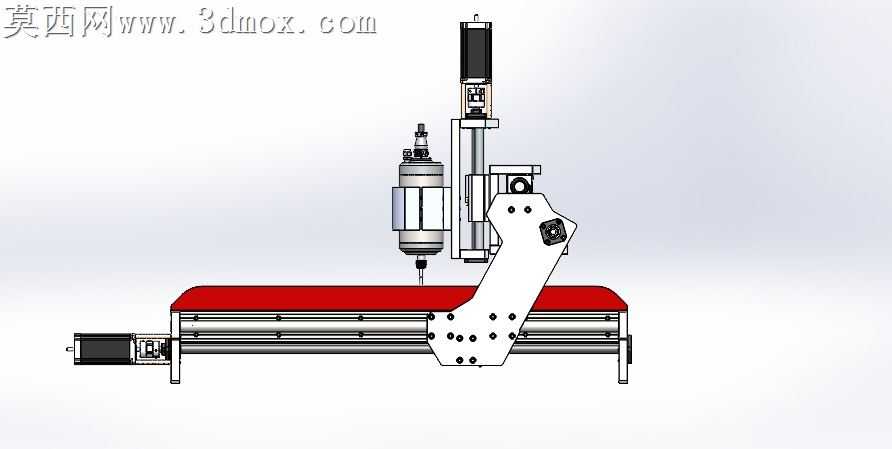

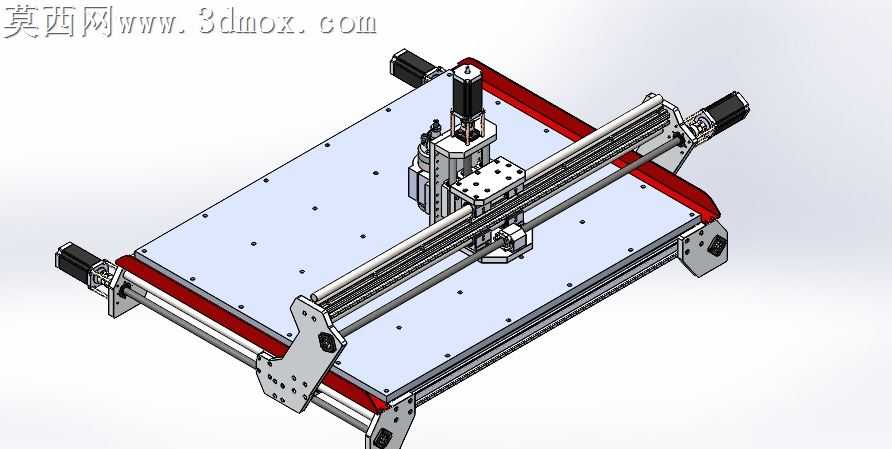

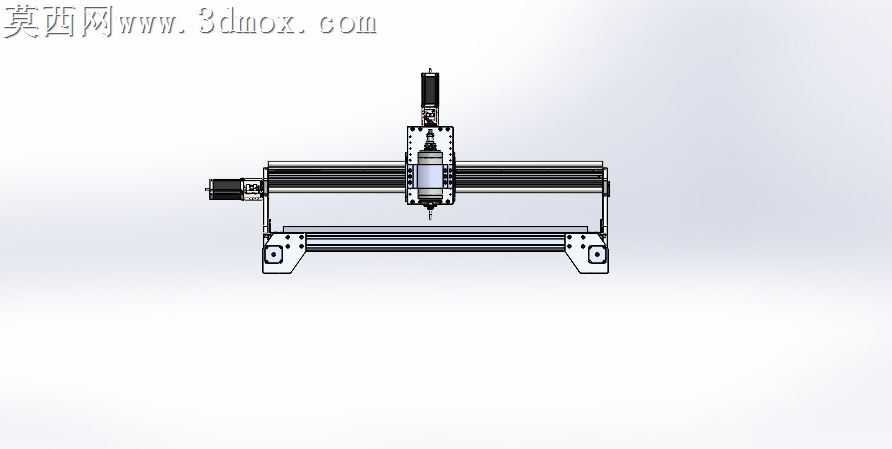

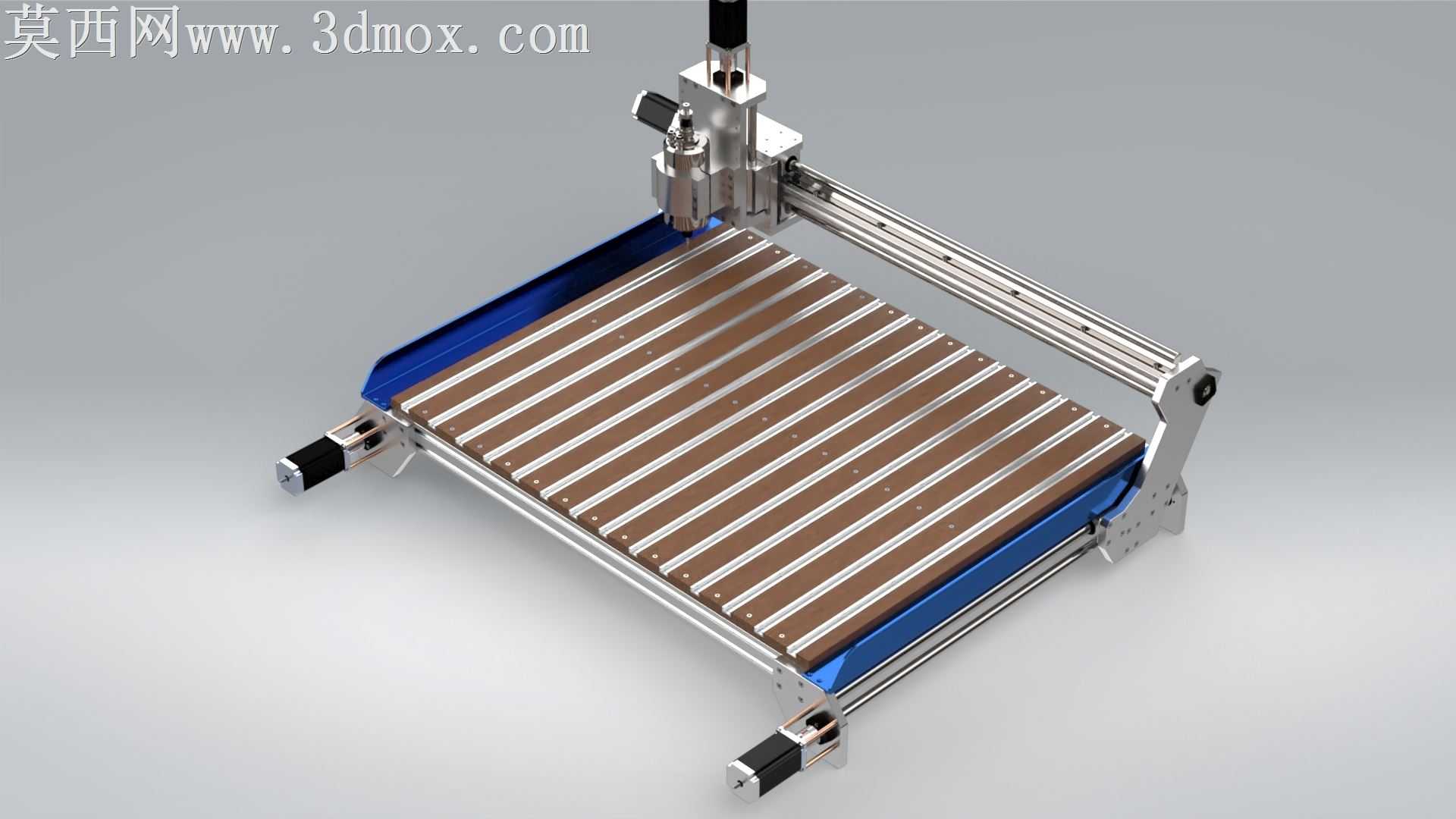

本模型为桌面级CNC雕刻机的完整复刻三维结构，建模过程中严格遵循原机的尺寸比例与装配逻辑，对每一处连接结构、运动部件都做了1:1的还原，确保整体结构的准确性与可参考性。模型整体采用龙门式运动架构，固定工作台搭配移动龙门的设计，既保证了加工过程中工件装夹的稳定性，也兼顾了XYZ三个运动轴的行程利用率，能够适配中小型板材、异形工件的雕刻、铣削加工需求。在材质渲染表现上，针对不同部件的实际材质做了区分处理：龙门两侧的支撑侧板采用喷砂阳极氧化铝的金属质感表现，还原铝合金零件哑光银灰的细腻金属肌理；直线导轨、光轴部分做了镀铬高反光金属材质，突出传动部件的精密光洁质感；工作台面采用6061铝板的磨砂金属材质，表面预留的规则T型槽与安装孔位都做了精准的细节刻画，还原工装装夹平台的实用特征；主轴部分做了水冷主轴的分层材质表现，上部电机壳体的金属散热纹理、下部夹头部位的精密金属质感都做了对应渲染，水冷管路的半透明塑料材质也做了真实质感还原，清晰区分不同功能部件的视觉差异。结构设计上，X轴采用双光轴搭配直线轴承的传动方案，两侧同步带传动结构保证龙门移动的同步性，避免运动过程中出现偏载卡顿的问题；Y轴传动结构集成在工作台两侧的横梁内部，隐藏式的传动布局既能够减少加工碎屑对传动部件的污染，也让整机外观更加整洁利落；Z轴采用垂直滑台结构，搭配主轴安装座，能够实现主轴的上下高精度进给，满足不同加工深度的作业需求。所有的连接螺丝、锁紧块、电机安装座、同步带轮等细节零件都没有做省略处理，完整还原了整机的装配关系，能够清晰看到每个部件的连接方式与运动逻辑，对于想要复刻搭建桌面CNC设备、研究小型数控雕刻机结构的设计者来说，具备很高的参考价值。需要注意的是，该原型机型仍处于迭代开发过程中，本模型仅做结构参考使用，若要依据模型进行实物搭建，需要结合实际的加工精度、配件选型做对应的调整优化，自行承担实物制作的相关风险。
