桌面级CNC6040数控雕刻机结构设计

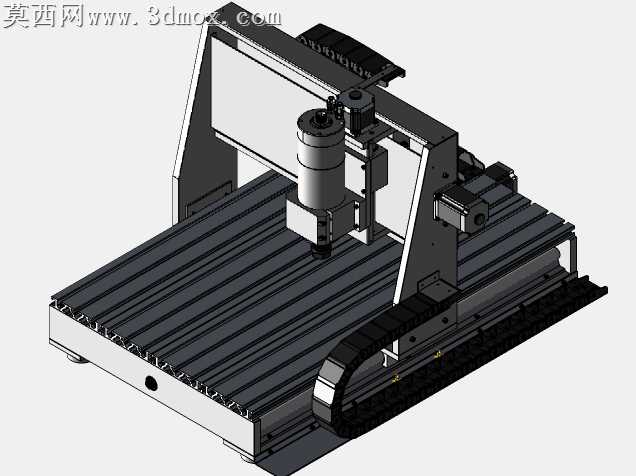

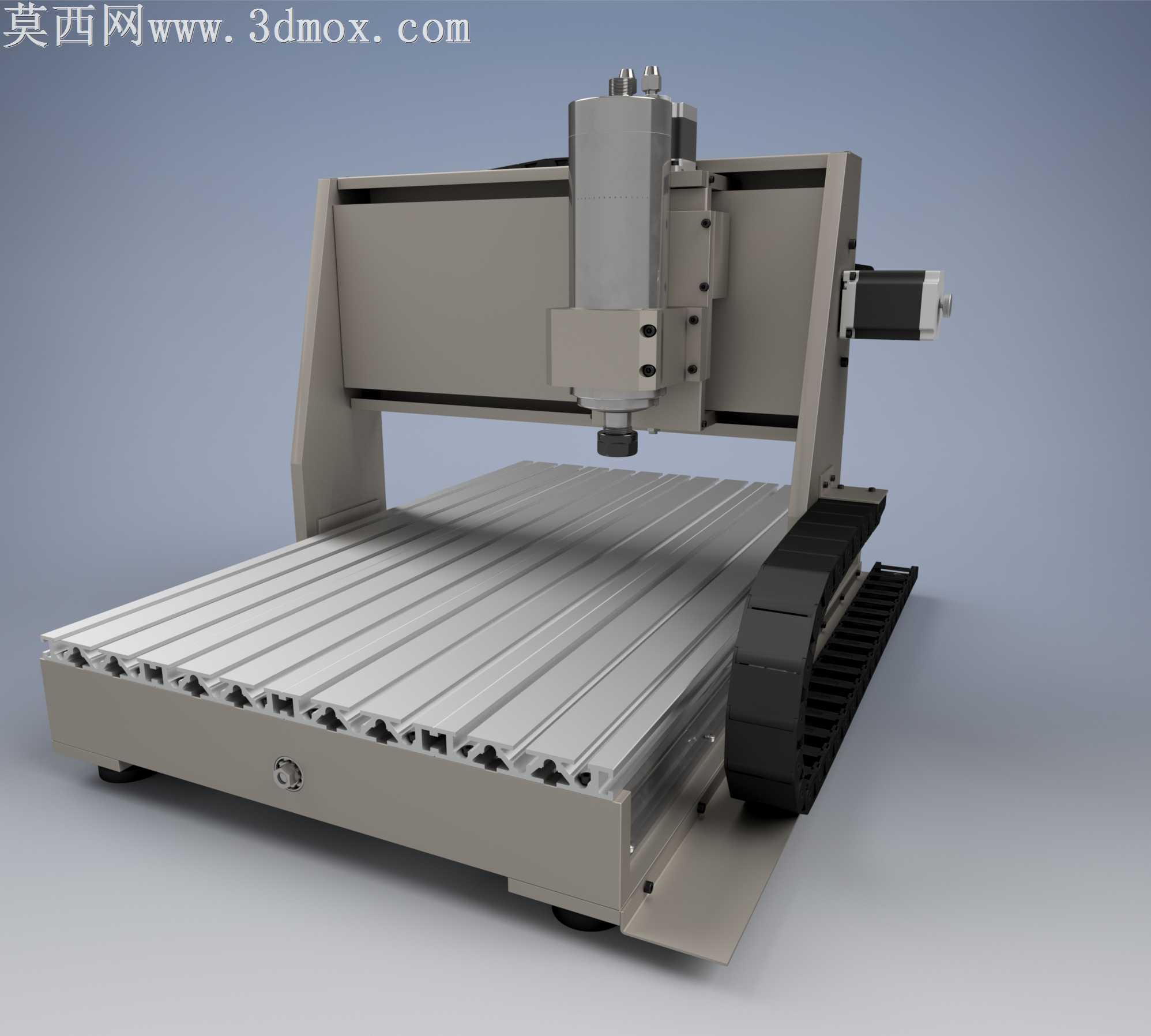

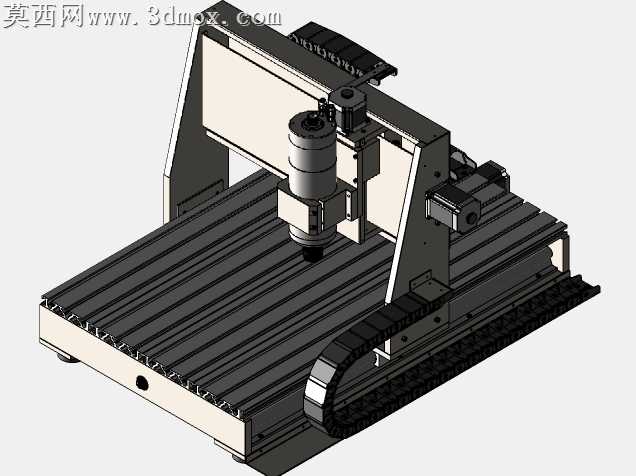

本作品为桌面级数控雕刻机的三维建模设计，整体采用龙门式动梁结构布局，建模过程中严格遵循机械加工设备的设计规范，对各部件的装配关系、运动行程进行了精准还原。建模阶段首先搭建设备的基准框架，床身部分采用工业铝型材拼接结构设计，型材槽道用于安装固定T型槽工作台，工作台表面的平行槽道结构可适配不同规格的工件夹具，满足小件加工的装夹需求。龙门两侧的立式支撑采用一体化钣金折弯结构建模，保证横梁安装的平行度与结构刚性，横梁上搭载的主轴滑座通过线性导轨实现X向运动，滑座与主轴夹座的配合结构经过尺寸校核，可适配通用直径的水冷高速主轴单元。主轴部分的建模还原了水冷腔体的外部结构、夹头锁紧结构，以及配套的冷却管路走线布局，设备的Y向运动机构布置在床身两侧，采用丝杠传动搭配线性导轨的结构，拖链部分完整还原了线缆防护的弯曲形态，对X、Y、Z三轴的步进电机安装座、联轴器、丝杠螺母座等传动部件都做了精细化建模，保证各运动部件不存在干涉问题。材质渲染阶段，铝型材部件采用哑光银白金属材质，还原工业铝型材的表面氧化质感，钣金支撑件采用浅灰色哑光喷塑材质，主轴部分采用亮面金属不锈钢材质搭配黑色电机端盖材质，拖链采用黑色耐磨工程塑料材质，工作台面做了金属切削纹理的质感处理，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕小型桌面加工设备的刚性需求、拆装便捷性需求展开，在保证加工行程覆盖6040规格加工幅面的前提下，尽可能压缩设备整体占地面积，各部件的连接位置预留了标准紧固件的安装孔位，模型可直接用于设备加工前的结构校验、装配模拟，也可作为小型数控设备教学演示的三维载体，帮助理解数控雕刻机的运动逻辑与结构组成。
