NEMA17规格5mm轴煎饼式步进电机模型

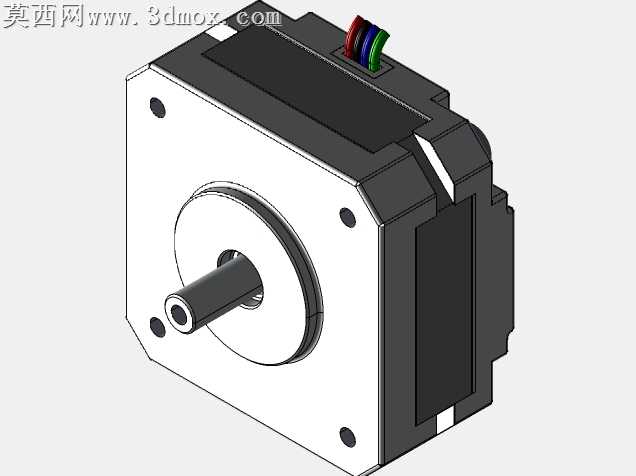

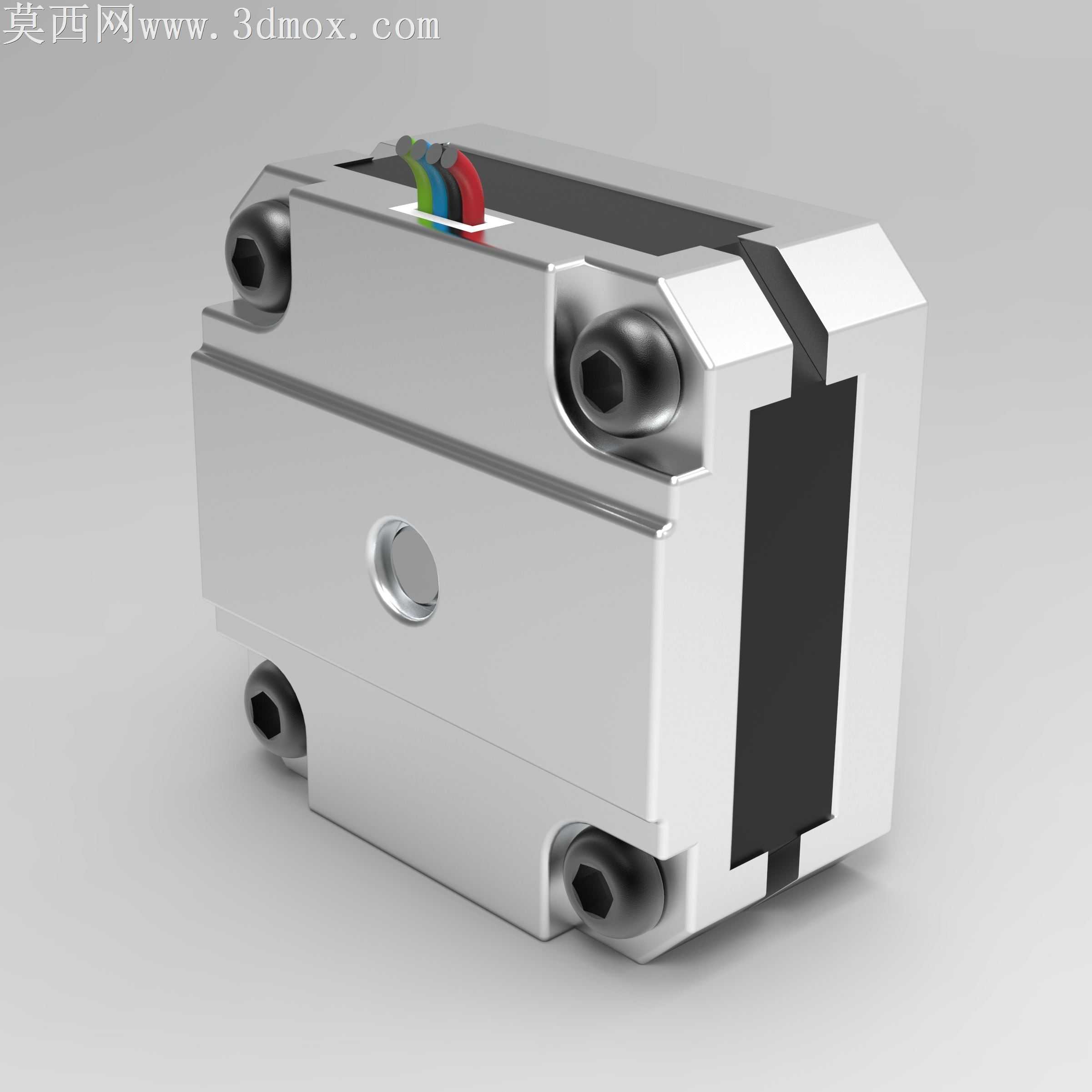

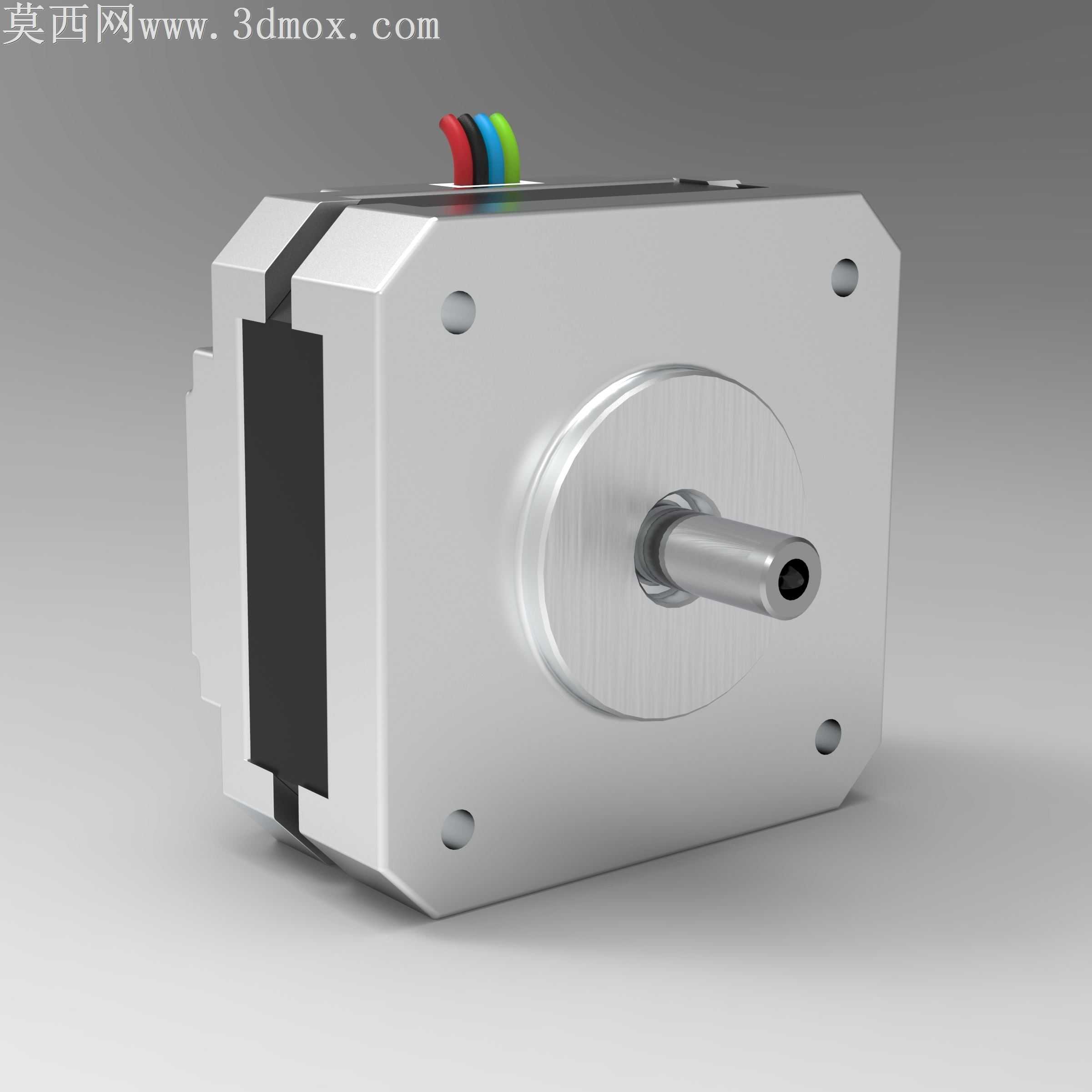

本模型为NEMA17标准安装规格的5mm出轴煎饼式步进器三维建模作品，整体采用扁平化方形机身设计，适配狭小安装空间的自动化设备使用场景。建模过程中严格遵循NEMA17步进电机的通用安装尺寸规范，精准还原了机身四个角位的安装孔位、前端出轴的轴径尺寸、轴端中心定位孔的细节特征，同时还原了机身后端引出的红、黑、蓝、绿四相动力接线的排布形态，整体结构比例与实物完全一致。材质渲染层面，机身主体采用拉丝铝合金金属材质，还原金属切削加工后的细腻哑光金属质感，前端出轴部分采用光亮镀铬金属材质，表现转轴加工后的高光金属表面效果，机身侧面的黑色封装部分采用哑光工程塑料材质，通过不同材质的粗糙度、反光度参数调整，区分不同部件的材质差异，提升模型的真实感。结构设计上，模型完整呈现了煎饼步进器的分层堆叠结构特征，机身前后端盖与中间定子部分的拼接缝隙做了精细化处理，安装孔位做了沉孔倒角细节还原，出轴与前端盖的衔接处做了轴承位的结构暗示，接线部分做了绝缘外皮的材质区分，每一处细节都参考实物的结构特征进行还原。设计思路围绕工业零部件的精准复刻展开，优先保证安装尺寸、外形特征的准确性，兼顾视觉渲染的真实质感，既可以用于自动化设备的整机装配干涉检查，也可以用于产品宣传展示的渲染素材使用，模型整体布线规整，无多余几何面，结构层级清晰，能够适配多数三维设计软件的导入使用需求，还原了扁平式步进电机相较于普通步进电机厚度更薄、占用安装空间更小的结构特点，准确呈现了该类步进电机的典型外观特征。
