四轴水平关节工业机械臂结构设计

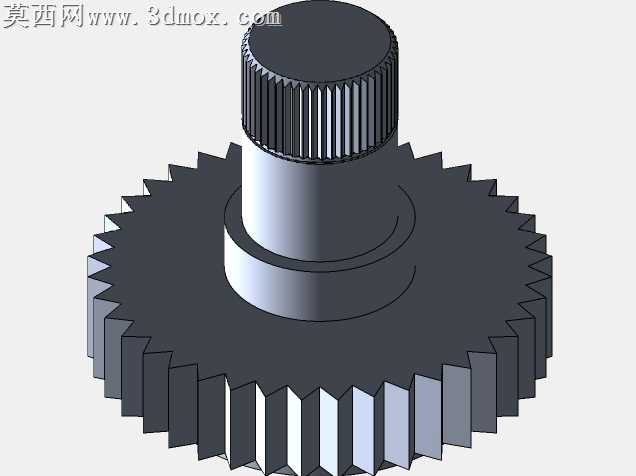

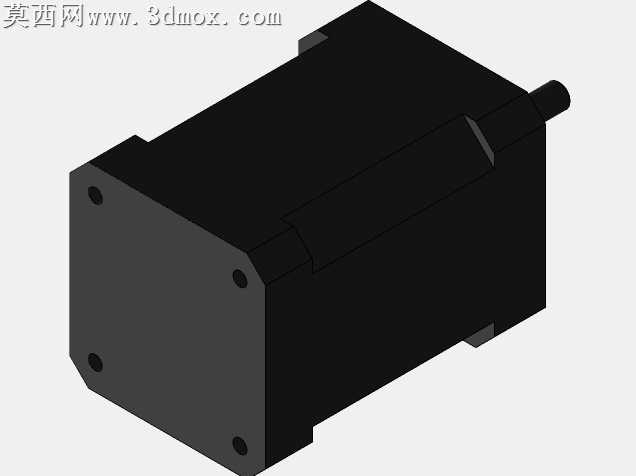

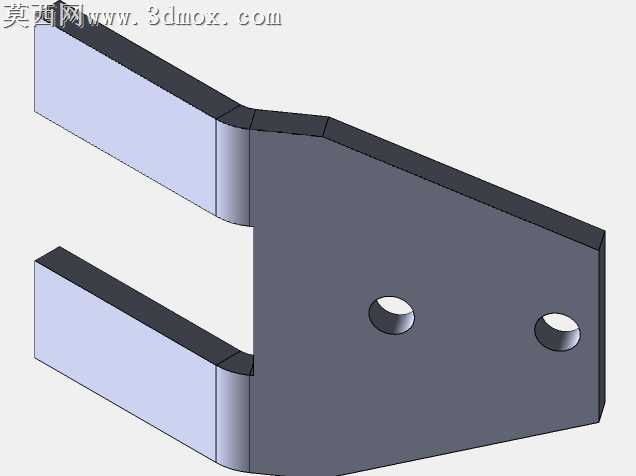

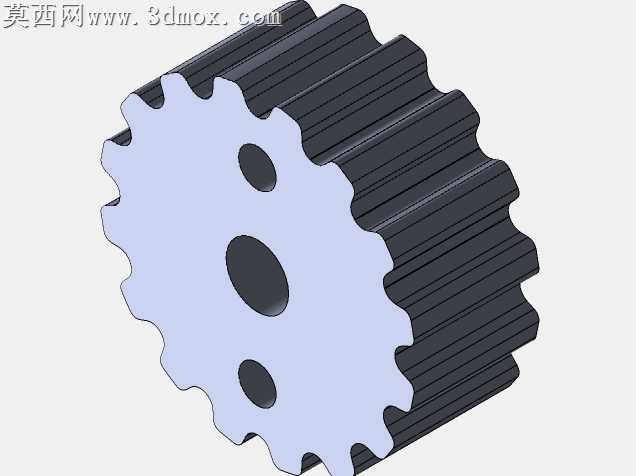

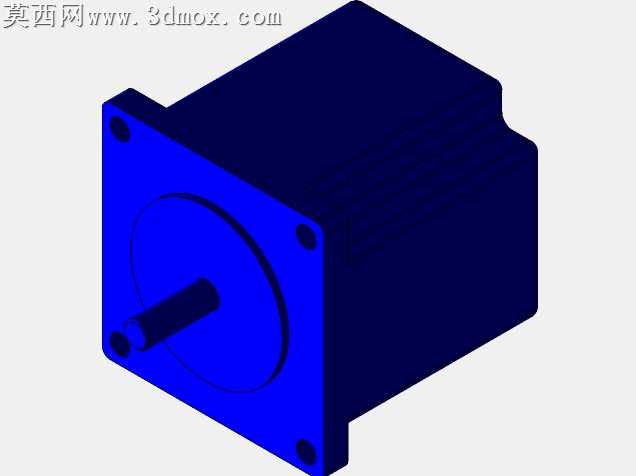

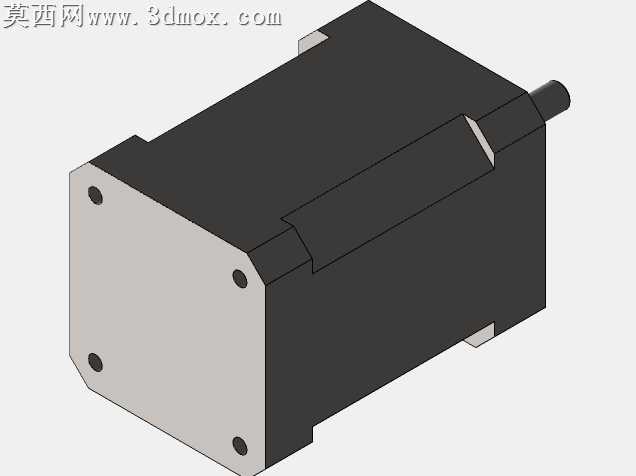

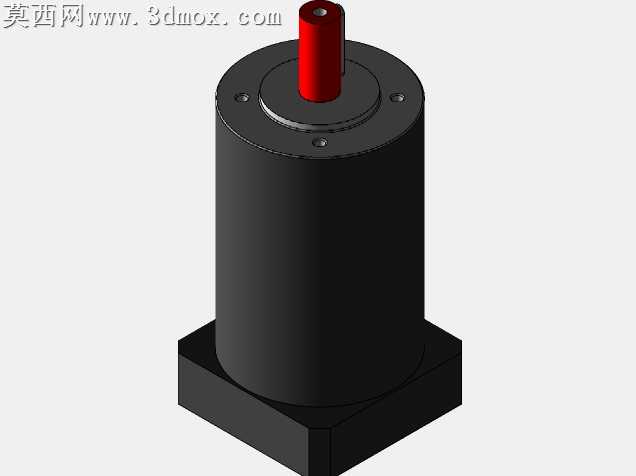

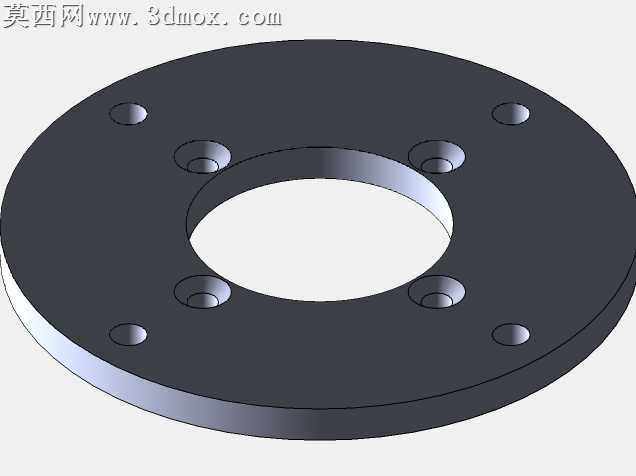

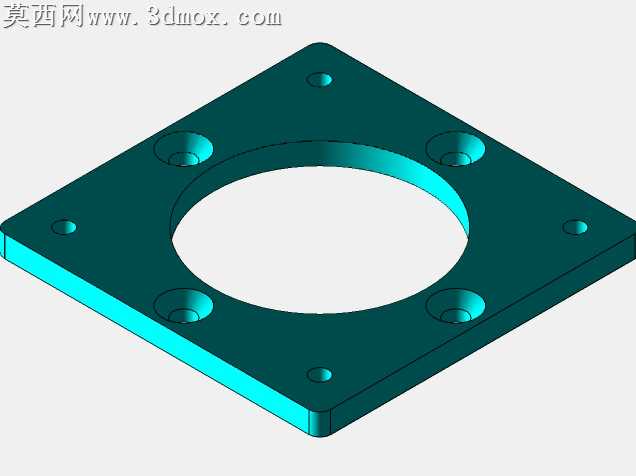

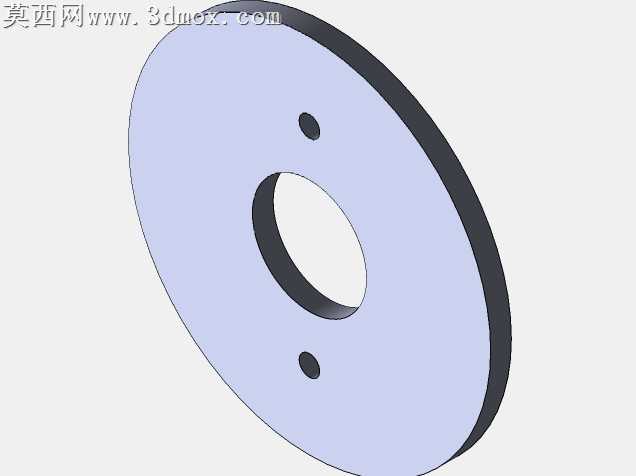

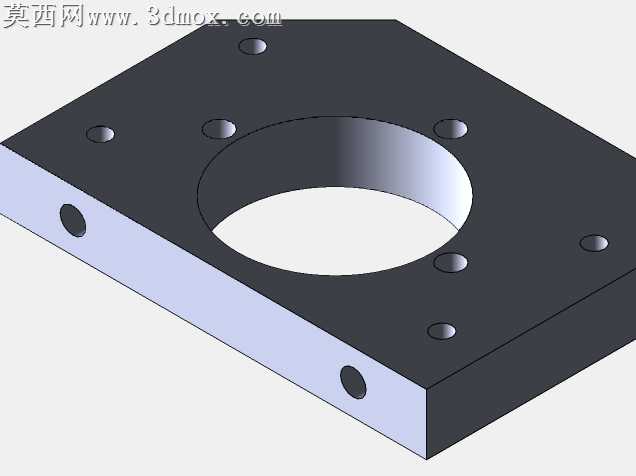

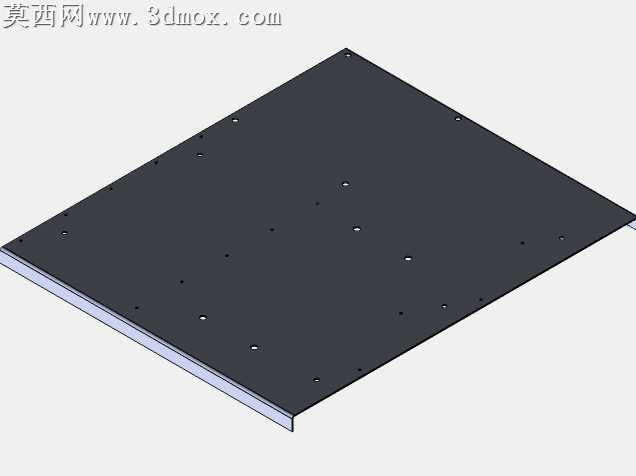

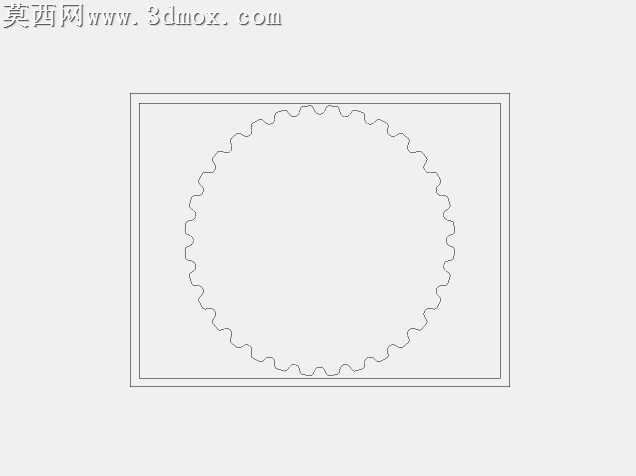

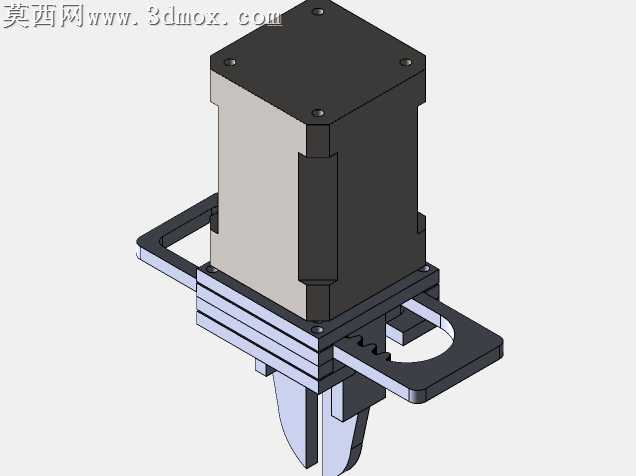

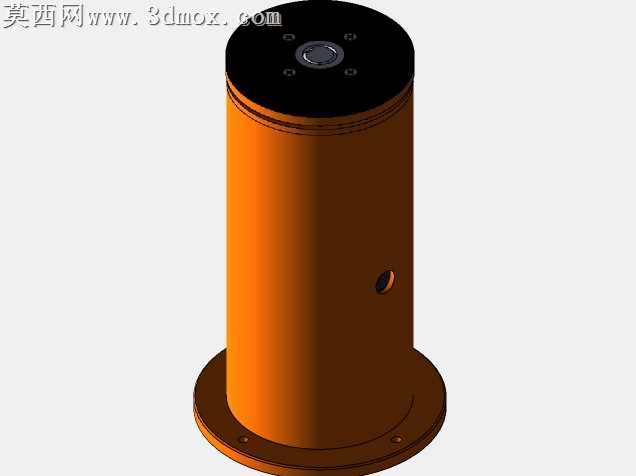

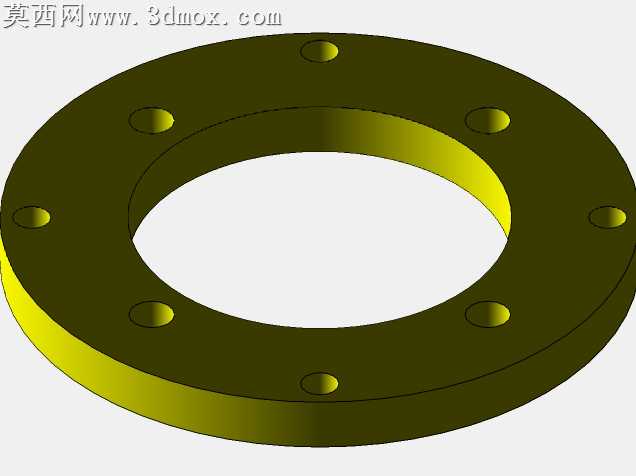

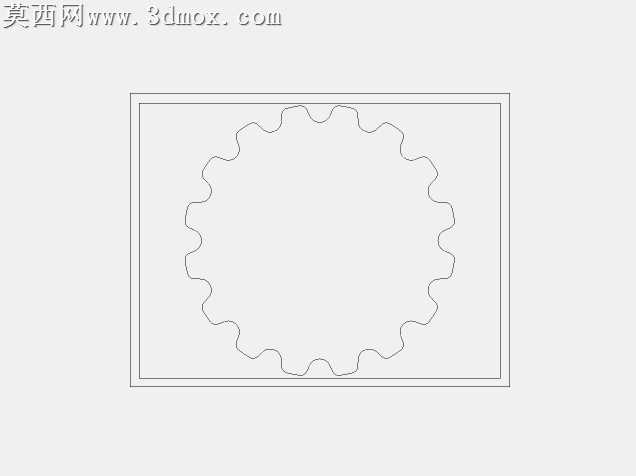

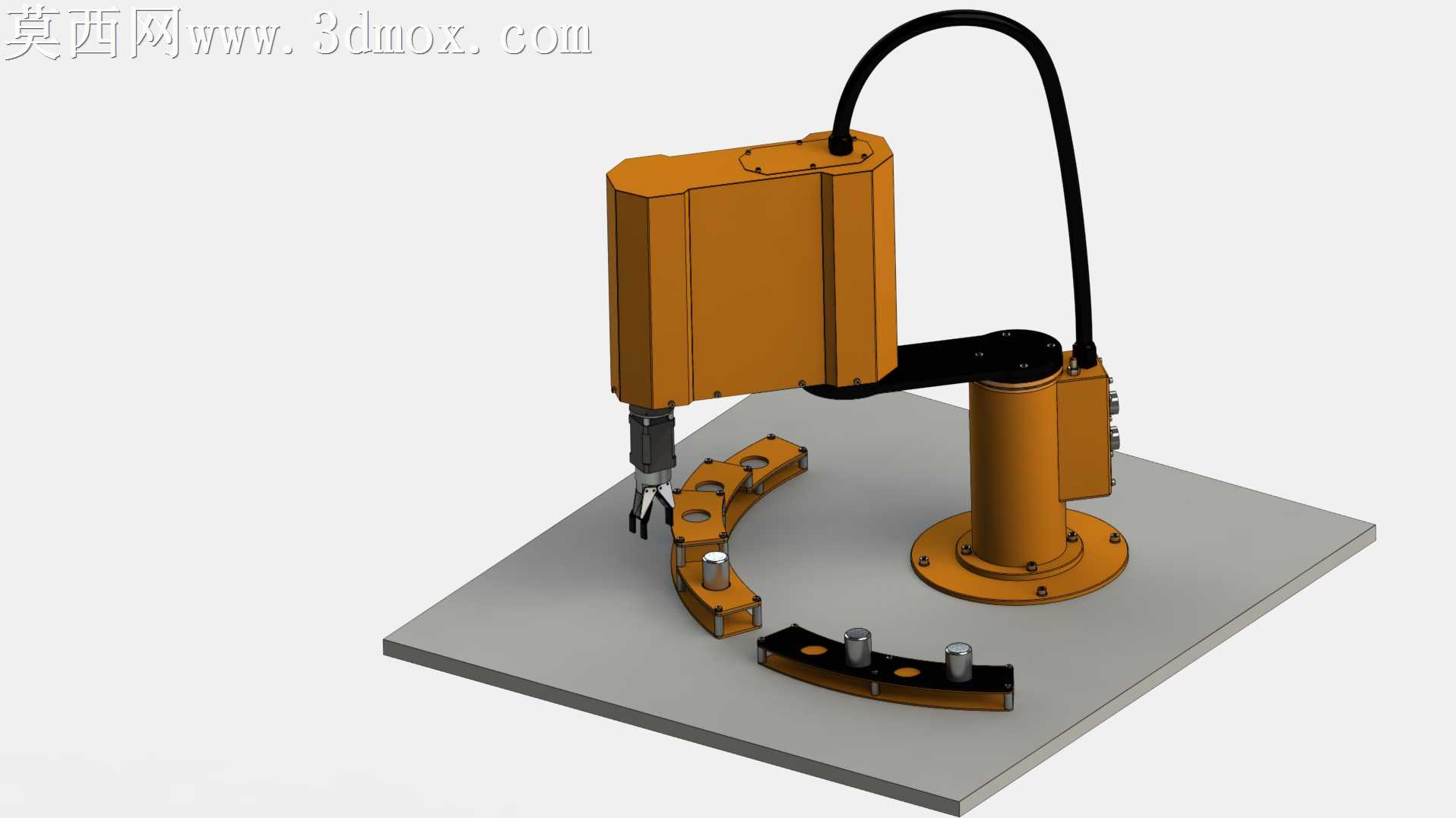

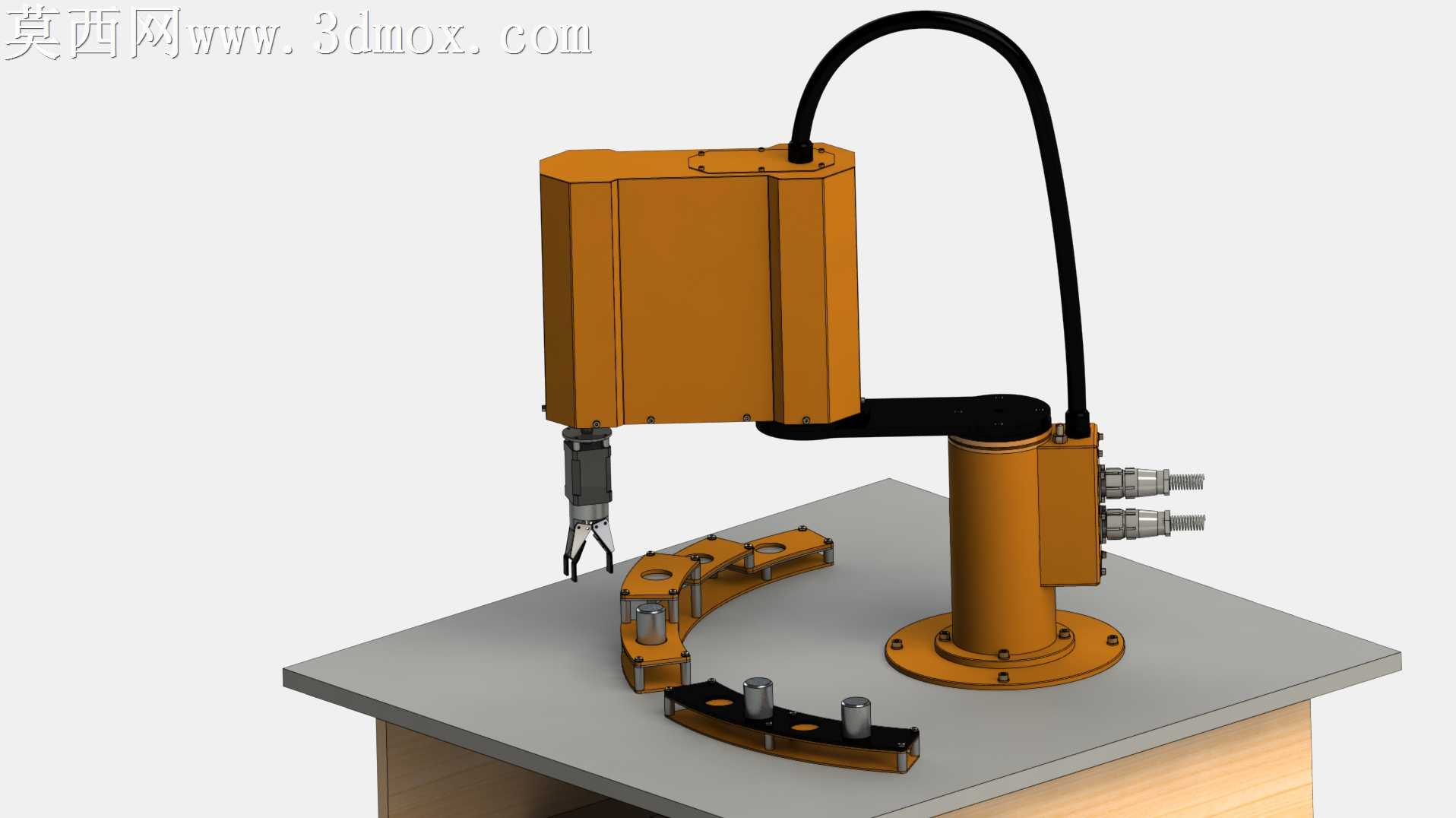

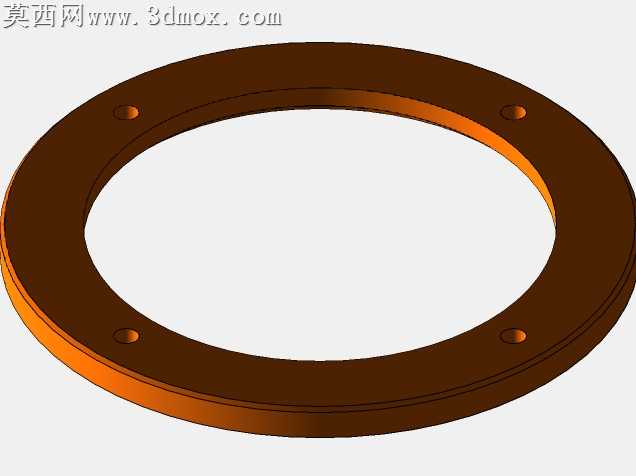

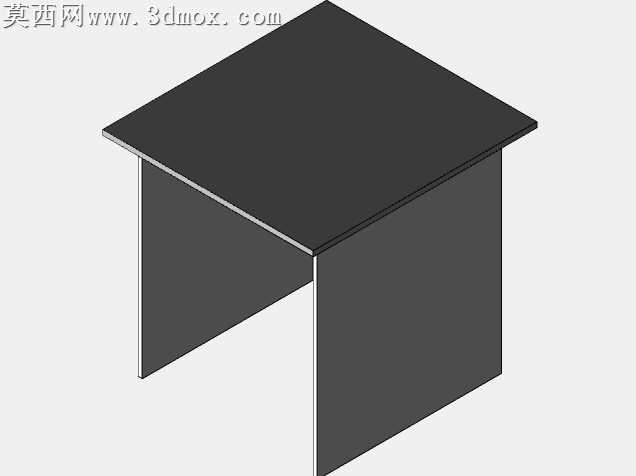

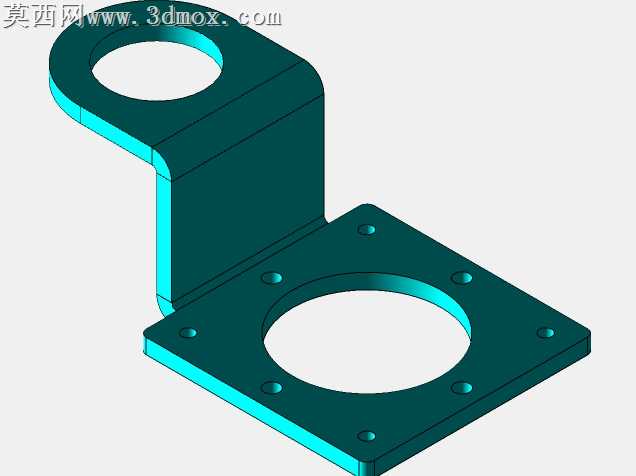

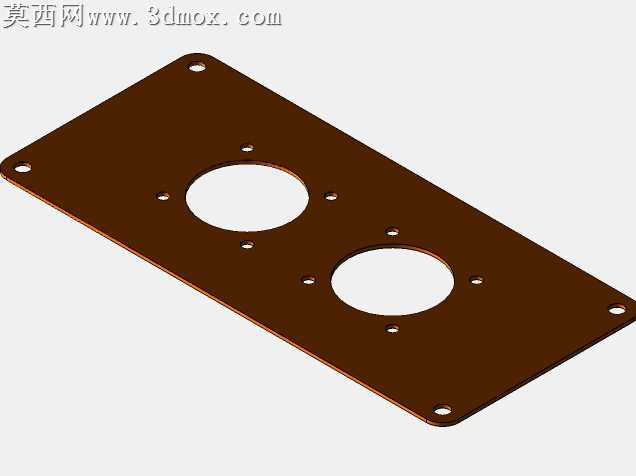

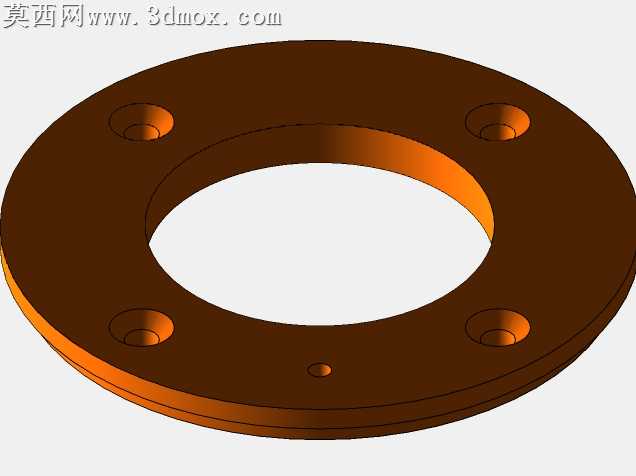

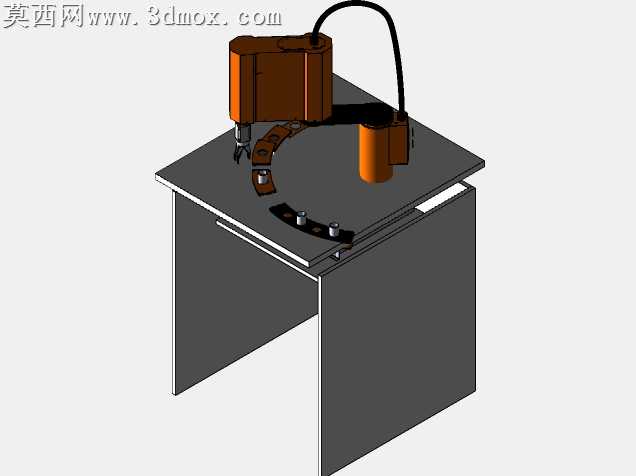

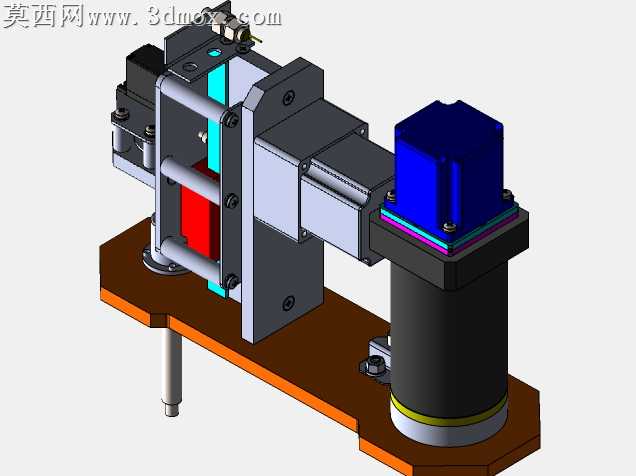

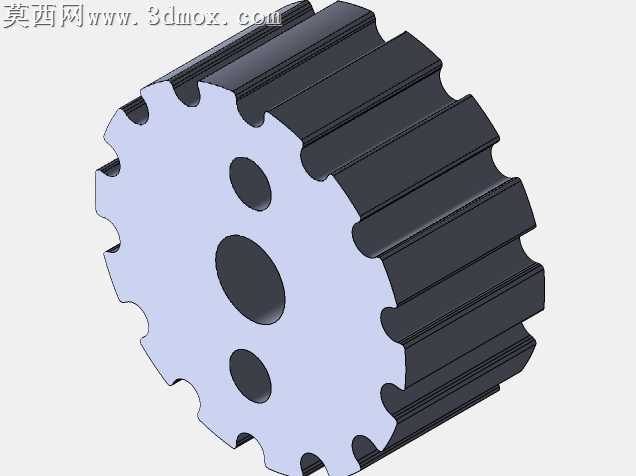

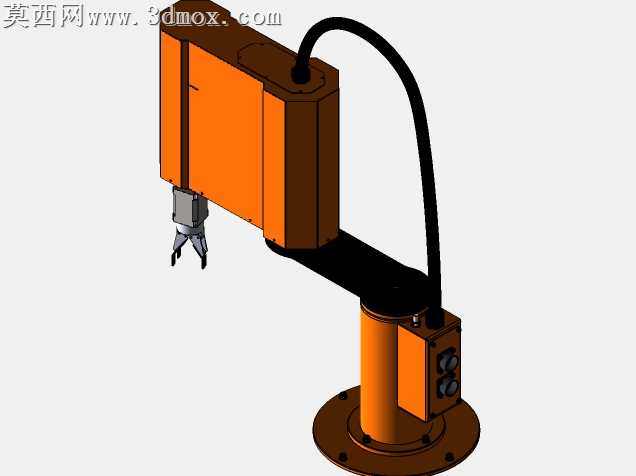

本作品为四轴水平关节型工业机械臂的三维设计成果，建模阶段采用参数化建模逻辑完成全零件构建，从基座固定法兰、立柱支撑结构、大臂回转关节、小臂摆动关节到末端执行器夹爪，每一处结构尺寸均经过运动干涉校验，确保各轴在额定行程范围内运行无碰撞。建模过程中对行星齿轮减速箱做了精细化结构还原，齿轮模数、齿形参数、啮合间隙均按照实际传动精度要求设定，还原了减速机构的传动逻辑，可直观呈现动力从步进电机输出后经过齿轮组减速增扭的传递路径。材质渲染阶段，针对机械臂不同部件的材质特性做了区分处理：机身外壳采用哑光橘色工业烤漆材质，还原工业设备常用的漆面质感，金属固定件、安装法兰采用拉丝不锈钢与镀锌钢材材质区分，基座平台采用磨砂灰铸铁材质，末端夹爪的气动部件做了黑色硬质阳极氧化质感处理，走线拖链采用黑色耐油橡胶材质，整体渲染效果贴近真实工业设备的视觉表现，光影层次清晰，各部件材质辨识度高。结构设计上，该机械臂采用经典SCARA构型，具备四个运动自由度，分别为基座处的大臂水平回转、大臂小臂连接处的小臂水平回转、末端的垂直升降运动以及末端夹爪的旋转运动，这种构型具备水平方向高刚性、垂直方向灵活作业的特点，适配平面分拣、零部件搬运、精密装配等场景。设计过程中重点考量了传动精度的保障逻辑，将行星齿轮箱作为核心传动部件，通过合理的齿轮传动比匹配步进电机的输出特性，既保证了末端运动的重复定位精度，也兼顾了作业负载能力，走线采用外置高柔性拖链布局，避免线缆在关节反复回转过程中出现磨损，基座采用大直径法兰盘安装结构，可通过螺栓牢固固定在作业工作台面上，保障机械臂高速运行时的整体稳定性。末端夹爪采用气动平行夹指构型，可根据作业需求更换不同夹指适配不同形状的工件，整体结构模块化程度高，各关节部件可单独拆解维护，降低后期运维成本。
