发那科R-30iB A型机器人控制器三维结构

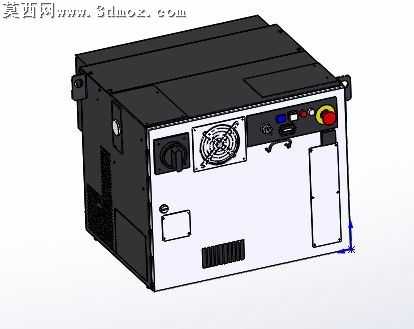

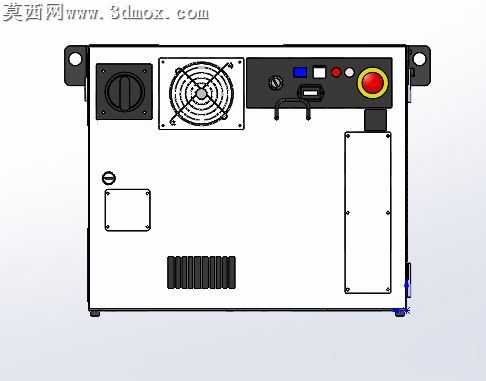

本模型为工业机器人配套的R-30iB A型控制器柜体三维结构，建模过程严格遵循实物测绘的尺寸比例，在三维软件中通过多实体建模方式拆分柜体的各个组成部件，先搭建整体长方体柜体的基础框架，区分前操作面板、侧部散热区、顶部吊装结构、底部出线区域的不同功能分区。建模时对前方面板的细节做了精细化还原：左侧散热风扇区域单独建模出风扇安装框、扇叶格栅、固定孔位，还原轴流风扇的嵌入式安装结构；中部操作区依次排布钥匙开关、绿色运行指示灯、红黄双色急停按钮、黑色模式选择旋钮，每个控件都做出凸起的安装基座与操作端的形态差异，还原面板上的功能分区布局；面板上下位置分别做出横向通长的散热格栅，格栅的条缝宽度、间距都按照实物比例绘制，保证散热结构的视觉还原度。柜体侧面采用淡紫色金属质感的材质区分，顶部做出嵌入式的铭牌安装槽，边角位置设置环形吊耳结构，还原设备吊装转运的结构设计；柜体前侧下方做出倾斜的翻盖式检修门结构，门体的合页、锁扣位置都做了对应建模，还原日常维护的操作结构。材质渲染阶段，柜体主体采用哑光冷轧钢板的灰白色材质，操作面板区域做稍深的哑光黑底色区分控件区域，指示灯分别赋予绿色、红黄色的半透明发光材质，吊耳采用亮面金属材质，散热风扇的扇叶采用黑色哑光塑料材质，不同部件的材质质感区分清晰，整体渲染效果贴近真实工业设备的视觉观感。结构设计上还原了电控柜的典型布局逻辑，外部预留的散热、操作、吊装、检修结构都符合工业电控设备的设计规范，各部件之间的装配间隙、安装位置都做了合理还原，能够直观呈现该款机器人控制器的外部形态与结构布局，可用于工业机器人工作站的布局展示、电控设备结构参考、产线可视化场景搭建等用途，模型的结构拆分合理，各部件的形态还原准确，能够清晰展现该款控制器的外部设计特征。
