工业机器人用码垛夹持工装结构设计

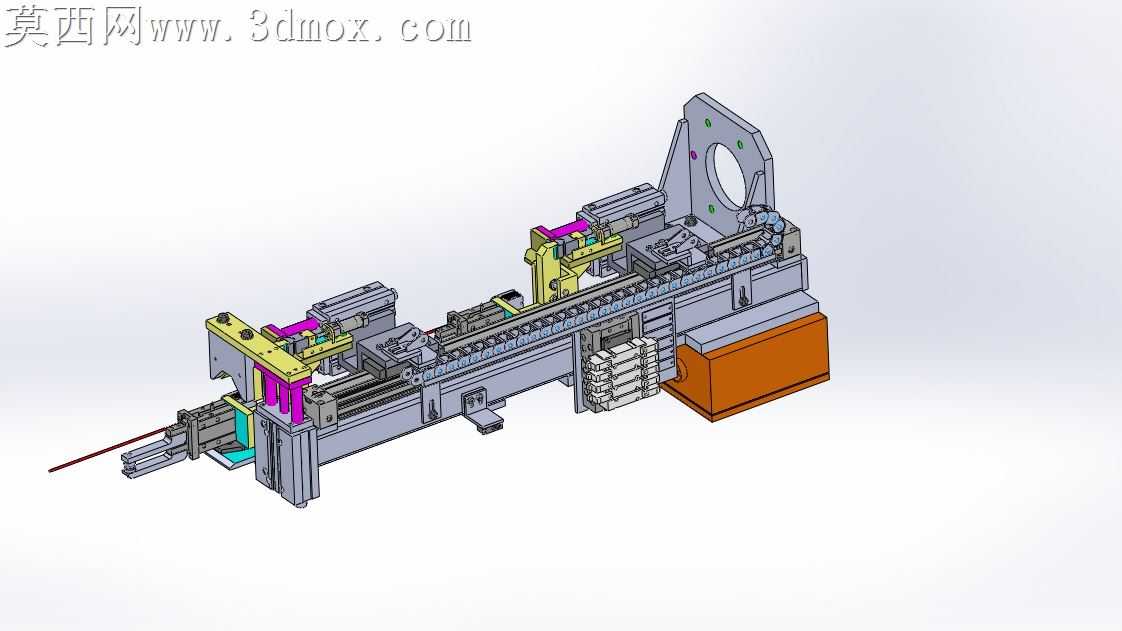

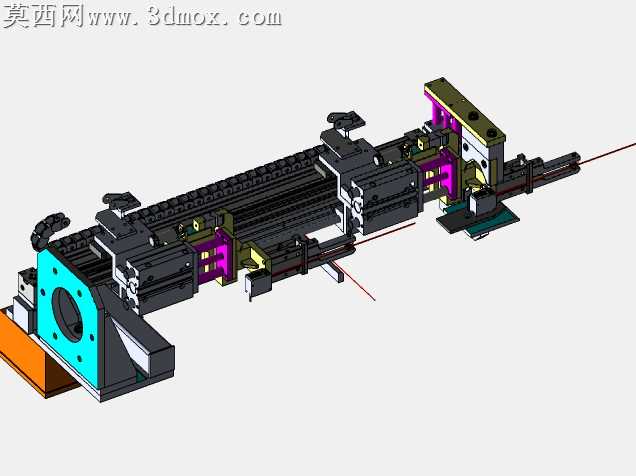

本作品为适配工业机器人的码垛夹持作业工装，采用三维参数化建模方式完成整体结构搭建，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、行程符合实际作业需求。渲染阶段针对不同功能部件赋予了差异化材质表现：主体承载结构采用哑光灰铸铁质感材质，凸显机架的厚重稳固特性；气动执行组件采用亮黄色工程塑料与阳极氧化铝材质搭配，清晰区分功能模块；末端夹持接触块采用高对比度的紫、青配色，直观标识工件接触作业区域；底部集成的阀岛组件采用半透明工程塑料与深色金属材质结合，还原气动元件的真实外观质感。整体结构采用长行程线性导轨作为承载导向基础，导轨两侧对称布置双组夹持执行单元，可根据码垛工件的尺寸规格调整夹持间距，适配不同规格箱体、料件的码垛抓取需求；机架末端设置标准机器人连接法兰盘，法兰盘上预留了精准的定位销孔与螺栓过孔，可直接与主流六轴工业机器人的末端腕部完成快换对接；夹持单元采用平行夹爪结构，配合浮动压头设计，可在抓取过程中自动补偿工件位置偏差，避免刚性夹持对工件表面造成损伤；机架侧部集成布置了气动阀岛与走线拖链，所有气动管路与传感线缆均沿机架内部线槽规整排布，避免机器人高速运动过程中管线剐蹭干涉。设计过程中优先考虑了工装的作业兼容性与维护便捷性，所有易磨损的夹持接触块均采用快拆式安装结构，无需拆解整体机架即可完成损耗件更换；整体重心沿机器人法兰中心轴线做了配平优化，降低机器人高速码垛过程中的偏载力矩，提升作业稳定性与运动精度，可广泛应用于物流仓储、生产流水线末端的工件码垛、拆垛作业场景。
