运动款汽车改装轮毂轮辋结构设计

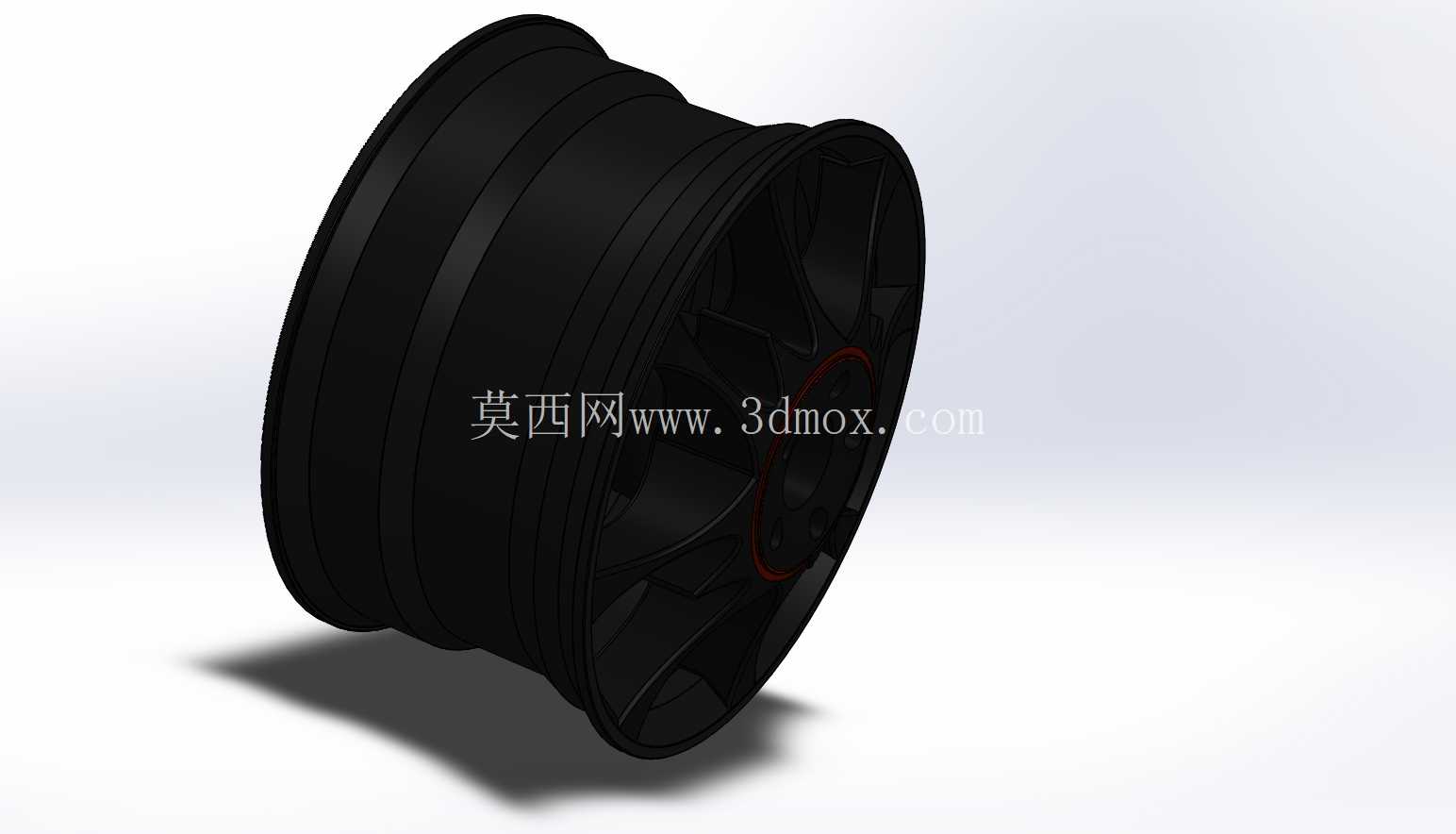

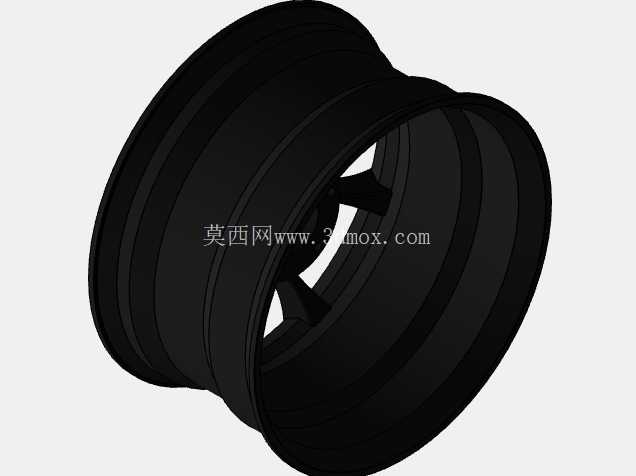

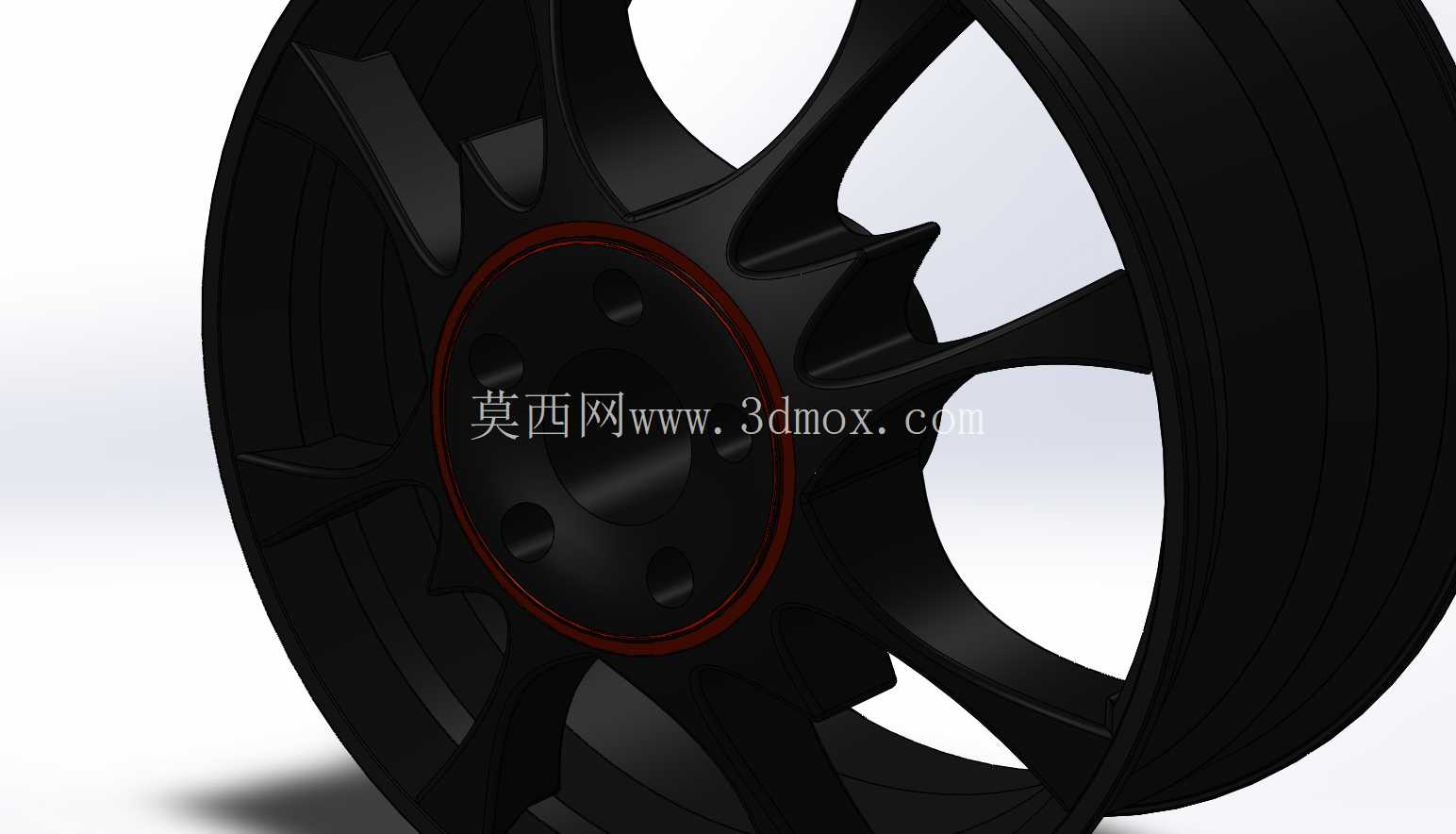

　　该轮辋结构针对乘用车辆改装场景开发，适配主流紧凑型、中型运动乘用车辆的行走系统升级需求，日常可覆盖城市铺装路面行驶、赛道日体验等多场景使用，核心作用是为轮胎提供可靠的安装支撑，同时匹配制动系统的安装避让空间，保障行走系统运转过程中的结构稳定性。从功能特性来看，这款多辐式轮辋采用了辐条背面切削减薄的结构设计，在保证整体结构刚度满足径向、侧向载荷要求的前提下，尽可能降低了轮辋自身的非簧载质量，能够有效减少悬挂系统的往复运动惯性，提升车辆行驶过程中的操控响应速度；轮辋中心的安装定位面设置了环形凸台结构，可与车轴轴头实现精准的同轴定位，避免安装后出现轮辋径向跳动量超标的问题，中心区域的螺栓孔位按照常规乘用车辆的五孔安装规格设计，孔位周边做了局部加厚处理，分散螺栓紧固过程中的压应力，防止长期使用后出现孔位变形、松动的问题。

　　设计过程中优先考虑了制动系统的避让需求，轮辋内侧的辐条内凹弧度经过反复校核，可容纳大尺寸划线刹车盘与多活塞制动卡钳的安装空间，不会出现转向或颠簸工况下轮辋与制动部件发生运动干涉的问题；轮辋与轮胎配合的胎圈座位置按照标准乘用轮胎的尺寸规范设计，保证轮胎安装后的密封可靠性，避免高速行驶过程中出现轮胎漏气、脱圈的风险。轮辋边缘的轮缘部分做了加厚强化处理，能够抵御日常行驶中路面碎石冲击、路肩剐蹭带来的结构损伤，提升轮辋的使用寿命；中心区域的红色装饰环为嵌入式安装结构，不影响轮辋的整体安装精度，同时可满足用户的外观个性化需求。

　　从安装边界来看，这款轮辋的偏距设置适配多数前置前驱、前置后驱乘用车型的轮拱空间，安装后不会出现轮胎超出轮拱、转向时蹭到翼子板内衬的问题，轮辋的中心孔直径可通过适配变径圈匹配不同轴头直径的车型，通用性较强；辐条的造型采用了空气动力学导向设计，车辆行驶过程中气流可顺着辐条间隙流向制动系统，带走刹车过程中产生的热量，降低制动系统的热衰减风险，提升连续制动工况下的制动可靠性。结构校核过程中针对轮辋的径向疲劳、弯曲疲劳工况做了对应的结构优化，辐条与轮辋主体的连接位置做了圆弧过渡处理，避免应力集中导致的结构开裂问题，整体结构可满足常规行驶工况下的强度要求，不需要额外做加强处理即可投入使用。
