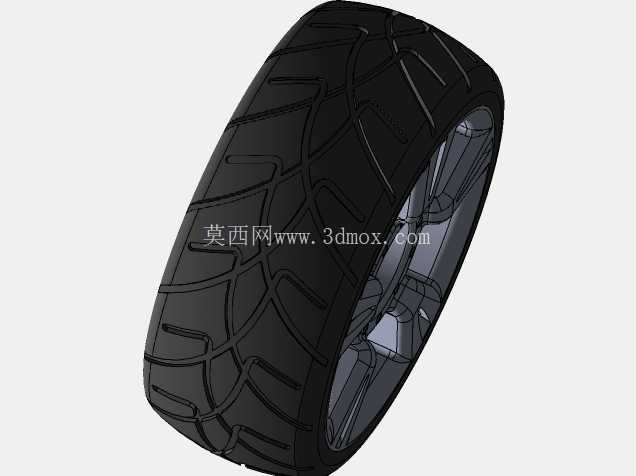

乘用车配套子午线轮胎轮毂总成结构

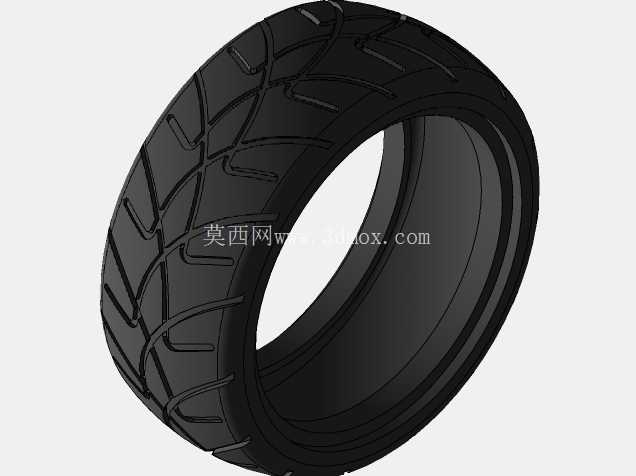

　　这套车轮总成结构，是面向民用乘用车辆行走系统开发的配套部件，日常在整车行驶过程中承担承载、缓冲、传递驱动力制动力的核心作用，不管是铺装路面的日常通勤，还是非铺装路面的轻度越野场景，都能适配对应的使用需求。从结构拆分来看，总成分为橡胶轮胎本体与金属轮毂两大核心部分，轮胎部分采用子午线胎体结构设计，胎面设置了多组交错排布的排水与抓地花纹块，花纹沟槽的深度与走向经过匹配，干地行驶时花纹块可以提供足够的接地面积保证抓地力，雨天行驶时沟槽能够快速排走胎面与路面之间的积水，避免水滑现象提升行驶安全性；胎侧部分做了厚度渐变设计，在保证侧向支撑刚度的同时，能够过滤路面传来的小幅颠簸震动，提升乘坐舒适性。

　　轮毂部分采用多辐条镂空结构设计，辐条的造型与分布兼顾了轻量化需求与结构强度，轮辋部分的止口尺寸严格匹配轮胎的胎圈规格，装配时胎圈能够与轮辋紧密贴合，保证高速行驶时轮胎不会出现脱圈风险；轮毂中心的安装孔位按照乘用车常规的孔距标准设计，中心定位孔与轮毂轴承的配合公差控制在合理区间，安装时能够保证车轮的回转精度，减少高速行驶时的车轮抖动问题。在设计过程中，首先需要明确整车的整备质量与满载载荷参数，以此确定轮胎的载荷指数与轮毂的承载强度，避免出现部件过载失效的问题；胎面花纹的排布需要做接地压力均匀性仿真，保证胎面各个位置的接地压力差控制在合理范围，减少轮胎行驶过程中的偏磨现象，提升轮胎的使用寿命；轮毂的辐条结构需要经过有限元强度校核，模拟过坑洼路面、紧急制动、急转弯等极端工况下的应力分布，对应力集中的位置做圆角过渡或者壁厚加强处理，避免行驶过程中出现辐条断裂的风险。

　　安装边界方面，轮胎与轮毂装配完成后的整体外径需要匹配整车的轮拱空间，保证转向过程中轮胎不会与轮拱内衬、悬架部件发生运动干涉；轮胎的断面宽度需要匹配轮辋的宽度规格，避免出现轮胎装配后拉伸过度或者夹持力不足的问题；轮毂的偏距参数需要匹配整车的轮距设计要求，保证车轮安装后轮胎的接地面中心与悬架的转向节设计点对齐，减少轮胎的异常磨损与转向阻力。实际使用过程中，这套车轮总成需要搭配对应的气门嘴组件使用，充气后轮胎的气压需要维持在厂家规定的标准区间，气压过高会导致胎面中部过度磨损、缓冲性能下降，气压过低则会导致胎侧过度屈挠发热，增加高速爆胎的风险；轮毂的安装螺栓需要按照规定的扭矩对角拧紧，避免螺栓受力不均导致行驶过程中车轮松动。

　　从结构建模的角度来看，建模过程中需要重点还原胎面花纹的细节特征与轮毂辐条的曲面造型，轮胎部分的橡胶材质可以通过外观纹理体现，轮毂部分的金属质感需要通过结构的倒角、拔模角度来还原真实的加工特征，轮辋与轮胎配合的位置需要保证尺寸的匹配度，避免装配干涉；同时需要考虑车轮整体的动平衡特性，建模时可以预留动平衡配重块的安装位置，匹配实际生产装配的工艺需求。
