汽车通风划线打孔盘式制动结构设计

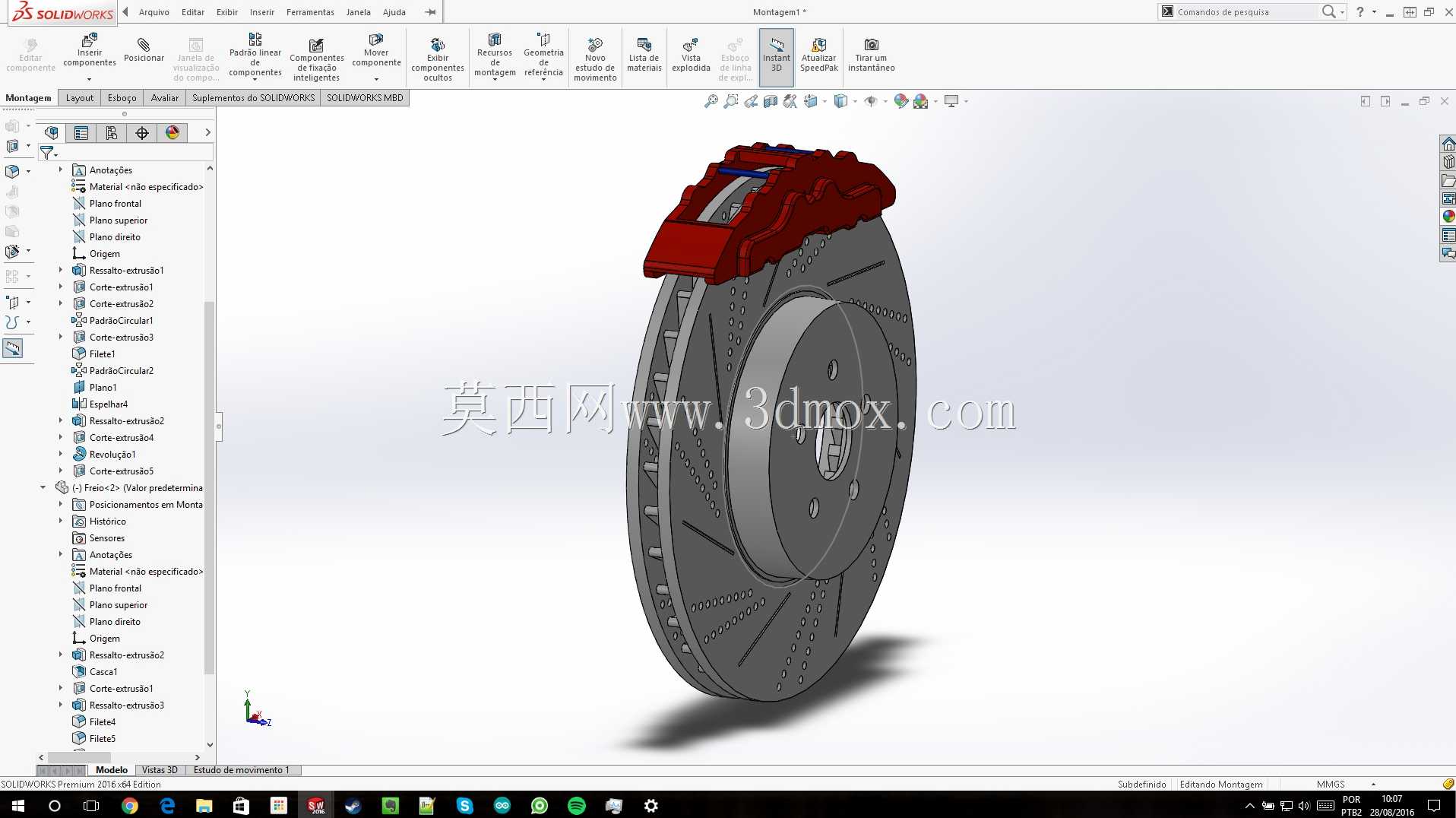

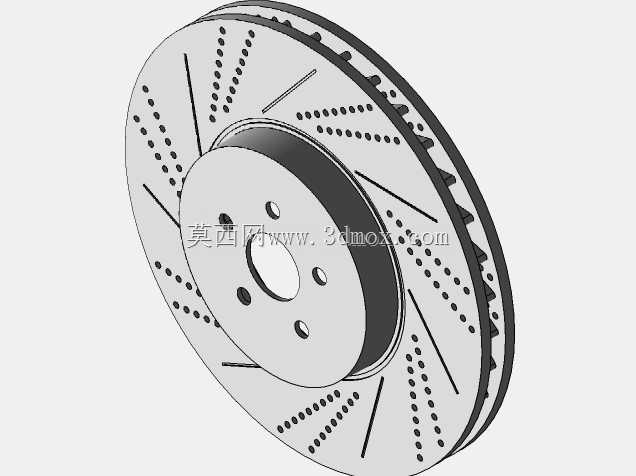

　　这套盘式制动结构主要面向乘用车辆的行车制动场景，日常行驶中承担着车辆减速、驻车保持的核心功能，相比传统鼓式制动，其散热效率更高，连续制动下的热衰退表现更稳定，在频繁启停的城市路况、长下坡的山地路况中都能维持稳定的制动摩擦力输出。从结构设计逻辑来看，制动盘采用双层通风腔体结构，两层摩擦盘面之间布置有径向导流筋，车辆行驶时气流会顺着轮毂旋转的离心方向从盘体中心向外周流动，带走摩擦产生的热量，避免高温导致摩擦系数骤降。盘面同时加工有径向划线与阵列分布的散热钻孔，划线的作用是在制动过程中刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面间形成滑移层降低制动力，钻孔一方面可以进一步提升散热效率，另一方面可以在雨天行驶时快速排走摩擦面间的水膜，

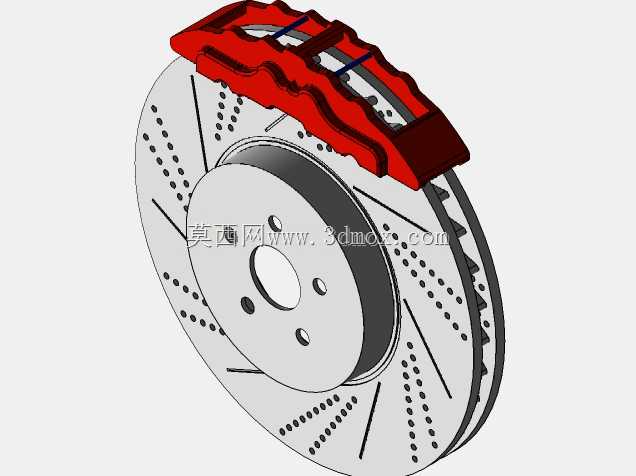

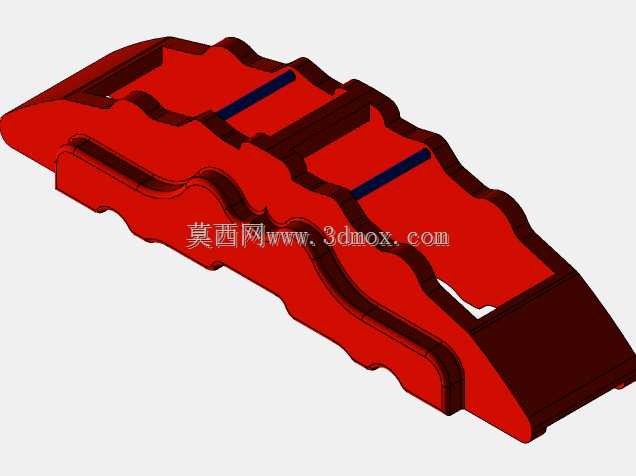

　　缩短湿滑路面的制动响应距离。制动卡钳采用浮动式对置活塞布局设计，卡钳本体的造型做了轻量化的挖槽处理，在保证结构刚度足以承受制动时最大夹紧力的前提下，尽可能降低非簧载质量，提升车辆悬挂的响应表现。安装边界方面，制动盘中心的定位凸台与轮毂轴承的安装位采用过渡配合，盘面上的三个安装螺栓孔对应轮毂轴头的固定点位，装配时需保证制动盘端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动的问题。卡钳的安装支架固定在转向节的预设点位上，支架与卡钳之间的导向销需预留足够的滑动间隙，保证制动时卡钳可以顺畅浮动，让两侧刹车片均匀贴合盘面，避免出现偏磨。摩擦片的背板与卡钳活塞接触的位置做了隔热设计，避免制动产生的高温传递到制动液，

　　引发气阻导致制动失效。设计过程中需要重点校核几个核心参数：首先是制动盘的有效摩擦半径，需要匹配车辆的轴荷分配与轮胎滚动半径，保证制动力矩满足整车制动效能的要求；其次是通风道的截面形状，需要兼顾散热效率与盘体的结构强度，避免在紧急制动的大载荷下出现盘体开裂的问题；另外卡钳的活塞回位量需要控制在合理范围，回位量过大会导致制动踏板行程过长，回位量过小则会出现拖刹，增加行驶阻力并加速刹车片磨损。实际装车应用中，这类划线打孔通风盘多用于对制动性能有一定要求的乘用车型，相比普通实心盘，其抗热衰退性能提升40%以上，连续十次全力制动后的制动力衰减幅度可以控制在15%以内，能够满足日常公路行驶甚至轻度赛道驾驶的制动需求。建模过程中需要注意摩擦面的平面度要求，所有安装孔位的位置度公差需要符合整车装配的精度标准，卡钳与轮毂、悬挂部件之间需要预留足够的运动间隙，避免车轮跳动时出现运动干涉。
