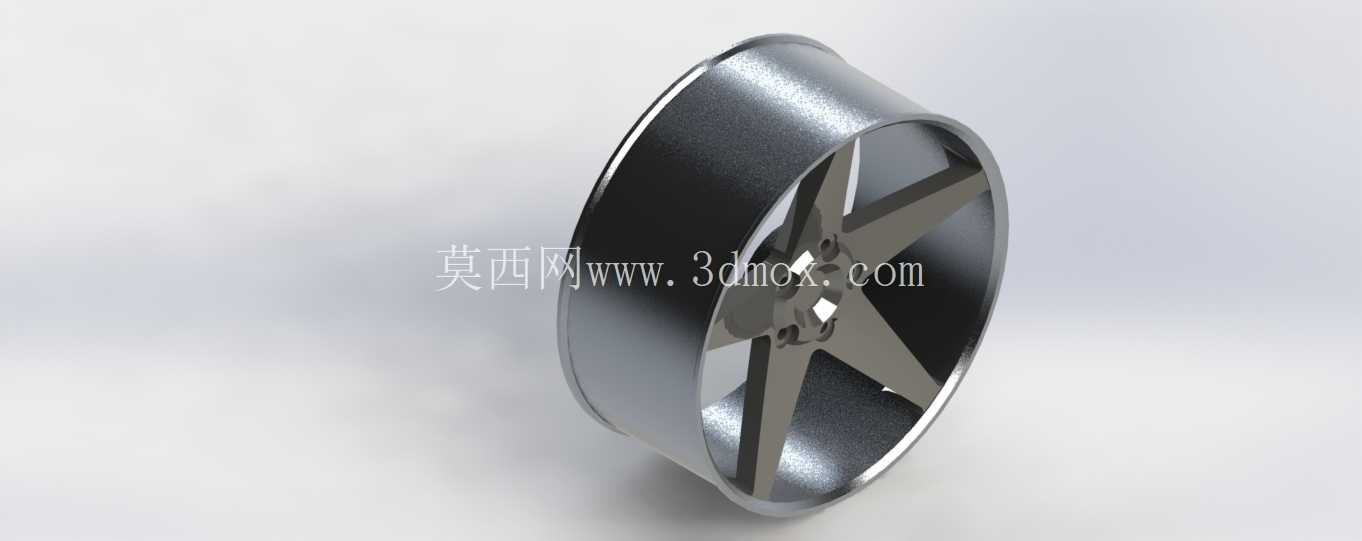

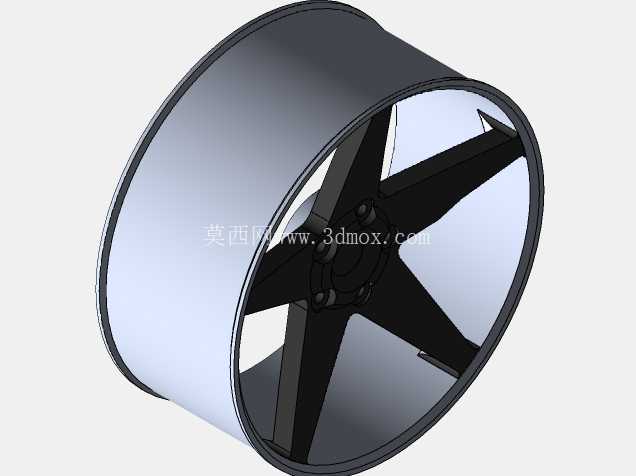

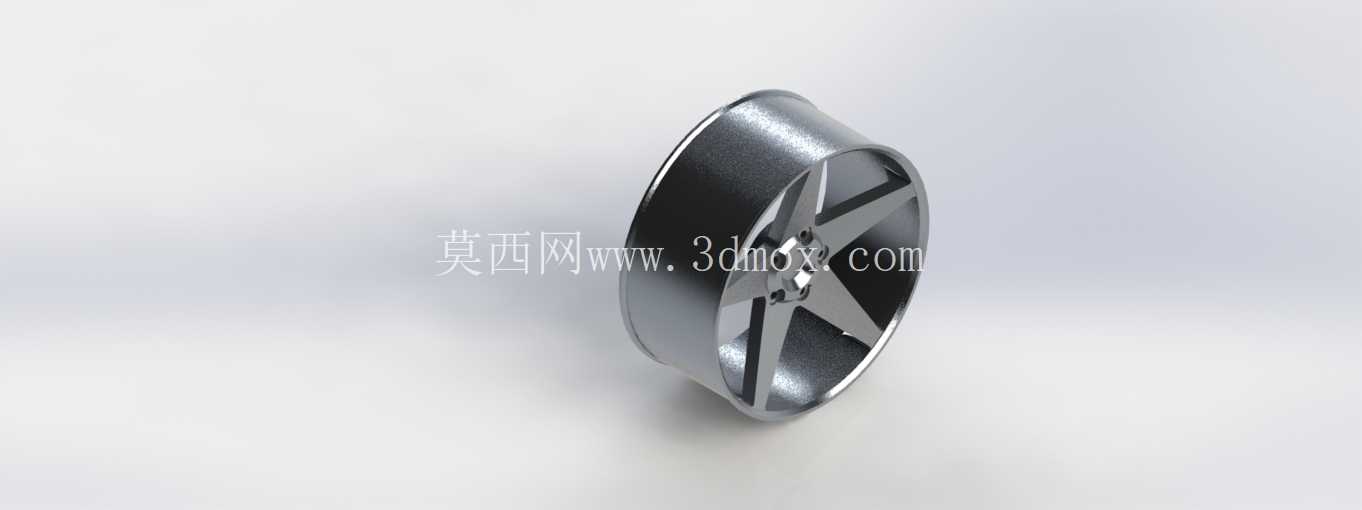

五辐运动款乘用车铝合金轮毂结构设计

　　这款五辐结构的铝合金轮毂，主要面向民用改装乘用车与入门级运动乘用车型的行走系统配套，日常适配场景覆盖城市铺装路面通勤、轻度运动驾驶场景，区别于原厂多辐条偏重舒适取向的轮毂设计，该结构在轮辐造型上做了大面镂空处理，在满足轮辋整体强度要求的前提下，尽可能降低了簧下质量，对于提升悬挂系统响应速度、减少非簧载质量带来的操控迟滞有明确的正向作用。从设计逻辑上看，轮辐采用等宽五辐对称布局，单根轮辐从中心安装座位置向外缘轮辋平滑过渡，辐条截面做了变厚度处理，靠近中心安装盘的位置辐条厚度更大，用来承接螺栓预紧力传递的载荷，向轮辋边缘延伸的过程中辐条厚度逐步收窄，匹配轮辋周向的受力分布特征，避免应力集中在辐条与轮辋的焊接衔接位置。

　　中心安装座预留了标准乘用车五孔螺栓安装位，安装孔的节圆尺寸匹配主流紧凑型乘用车的轮毂安装参数，中心孔的定位凸台尺寸也做了通用化设计，能够适配多数同螺栓节圆车型的安装定位需求，不需要额外加装变径圈即可完成装配，减少了安装过程中的配合误差。轮辋部分采用深槽式结构设计，轮缘位置做了加厚翻边处理，能够在轮胎充气后提供足够的胎圈卡紧力，避免激烈驾驶过程中轮胎脱圈的风险，轮辋的槽底深度满足常规低压胎的拆装需求，维修更换轮胎时不需要额外使用特殊撬装工具即可完成胎唇的拆装作业。

　　从安装边界来看，轮毂的偏距设置偏向入门运动车型的常用数值，安装后轮距相比原厂小幅加宽，不会超出车身翼子板的外廓边界，同时也不会在转向全行程中与减震器、下摆臂等悬挂部件发生运动干涉，轮辐背面预留了足够的刹车卡钳避让空间，能够兼容多数原厂单活塞浮动卡钳以及入门级改装四活塞卡钳的安装需求，不需要额外加装垫片即可避开卡钳外廓。设计过程中针对轮辐的受力路径做了优化，载荷从轮胎接地位置通过轮辋传递到五根辐条上，再均匀汇聚到中心安装座，每根辐条的受力载荷差值控制在百分之五以内，避免单根辐条受力过大出现疲劳断裂的风险，辐条表面的大平面设计也降低了加工过程中的铣削难度，无论是采用低压铸造还是锻造工艺生产，都能保证造型面的成型精度，减少后续机加工的工序量。

　　轮辋的气密性结合面做了高精度的平面度控制，胎圈座位置的表面粗糙度满足无内胎轮胎的密封要求，装配后不需要额外涂抹密封胶即可保证轮胎在标准胎压下的气密性，长期使用过程中也不会因为结合面粗糙出现慢漏气的问题。整体结构没有冗余的造型凸起，轮辐表面的气流通道能够在车辆行驶过程中引导气流穿过轮毂，带走刹车系统工作产生的热量，降低长距离制动过程中刹车盘片的热衰减幅度，相比封闭面的轮毂设计，散热效率有明显提升。
