标准USB公头连接线结构设计

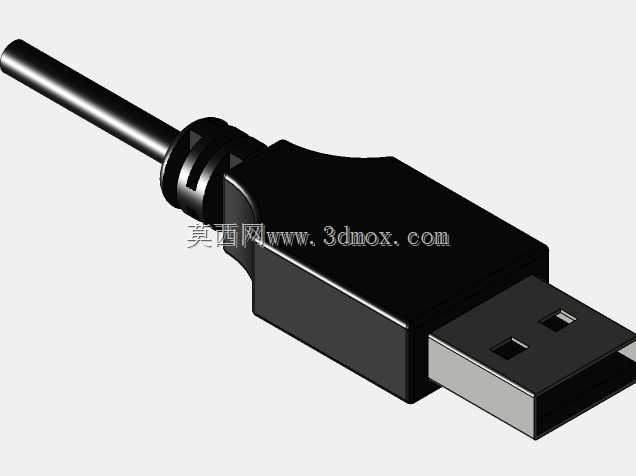

日常做消费电子外设、小型工控终端的结构开发时，USB公头连接线是绕不开的基础接插部件，很多刚入行的建模人员容易把这类部件做的过于理想化，忽略实际生产装配和使用中的细节要求。这个模型还原的是常规注塑成型的USB A型公头带线结构，先从实际使用场景来说，这类接口广泛用于键鼠、U盘、小型数据采集模块、工控手持终端的有线连接场景，需要兼顾反复插拔的结构强度和线缆弯折的耐疲劳性能。从结构设计逻辑来看，金属屏蔽外壳的尺寸严格遵循通用USB接口的规范公差，插合端的倒角处理是为了对接母座时能顺利导入，避免硬插导致的母座针脚变形；内部胶芯部分的定位槽和金属触片的排布完全匹配标准定义，建模时预留了金属触片的装配间隙，不会出现实际装配时干涉的问题。尾部的线档结构做了渐变的锥度过渡，这个位置是线缆弯折应力最集中的区域，加厚的橡胶包覆层加上多道环形防滑槽，一方面能缓解线缆反复弯折时的应力集中，避免线芯在根部断裂，另一方面也能提升注塑时外模和内芯的结合力，防止拉扯线缆时接头和线芯脱离。金属外壳和内部胶芯的配合采用卡扣式结构，建模时还原了外壳两侧的压合卡点，不需要额外粘接就能实现胶芯和金属壳的固定，符合批量生产的装配工艺要求。从安装边界来看，公头插合后的外露长度、金属壳的宽度厚度都符合通用USB接口的安装空间要求，不会出现和相邻接口干涉的情况，尾部线缆的出线方向和接头主体同轴，适合大部分直插式的安装场景，做设备结构布局时，可以直接参考这个模型的尺寸预留接口空间，不需要额外调整避让尺寸。很多人建模时会忽略线档和线缆衔接处的圆角过渡，实际生产中这个位置如果做直角，很容易在弯折时出现应力发白甚至开裂，这个模型里的过渡圆角完全符合注塑件的工艺要求，同时金属外壳的表面做了细微的纹理处理，还原了实际冲压外壳的质感，插合面的两个定位弹片也做了对应的弹性让位空间，保证插拔时的手感和卡持力，不会出现插接过松容易脱落或者过紧难以拔出的问题。
