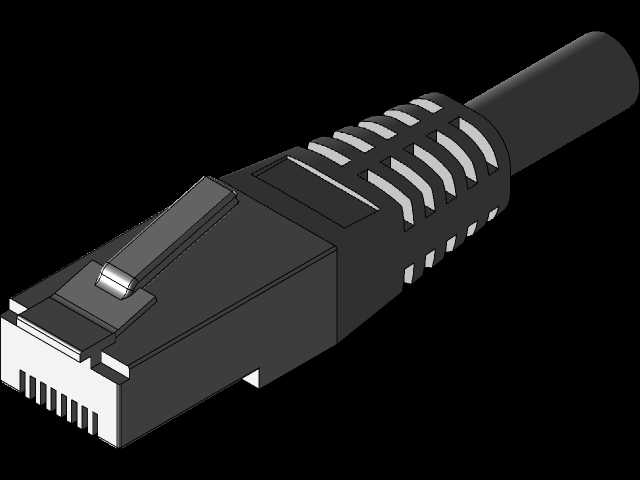

公头RJ45网络连接器结构设计

这款RJ45公头连接器是有线网络传输链路中核心的接插组件，广泛应用于综合布线工程、工业以太网组网、消费电子网络连接、机房服务器跳线、安防监控设备联网等场景，是实现以太网物理层链路连通的基础部件，承担着网线与设备网口之间的信号稳定传输功能，可适配五类、超五类、六类等常规规格的非屏蔽双绞线，完成网络信号的端接与导通。从功能特性来看，该连接器前端设置有标准8P8C接触金手指排布结构，插入设备母座后可实现八芯线的精准对位导通，前端的弹性卡扣结构在插合到位后可自动卡入母座的卡位槽，避免日常使用中受外力拉扯出现松脱、接触不良的问题，卡扣按压区域做了防滑弧度处理，拔插时只需轻压卡扣即可顺利拔出，操作手感顺畅。尾部的多道防滑防弯折槽结构是设计中的重点考量部分，网线接入压接后，尾部护套区域可承受反复弯折而不会出现线芯断裂、护套开裂的问题，适配日常布线中常见的弯折、拉扯工况，提升接头的使用寿命。设计过程中严格遵循RJ45接插件的通用尺寸规范，前端插合部分的长宽尺寸完全匹配标准网口的安装边界，可顺利插入各类设备的标准RJ45母座，不会出现尺寸干涉、插合过松或过紧的问题；整体外形做了流线型过渡处理，从插合端到尾部进线端的尺寸逐步收束，既保证了内部压接结构的足够容纳空间，也避免了相邻网口间距较小时出现的插接干涉问题，可适配交换机、路由器等设备上高密度排布的网口场景。外壳的防滑槽结构同时兼顾了握持摩擦力与结构强度，压接时可均匀承受压线钳的压力，保证内部线芯与触点的压接牢固度，不会出现压接开裂、压接不到位的情况。该结构设计充分考虑了实际布线中的各类使用工况，在保证信号传输稳定性的前提下，优化了拔插手感与抗弯折性能，可满足民用、工业场景下的常规网络连接需求。
