车床加装两轴数控工作台结构设计

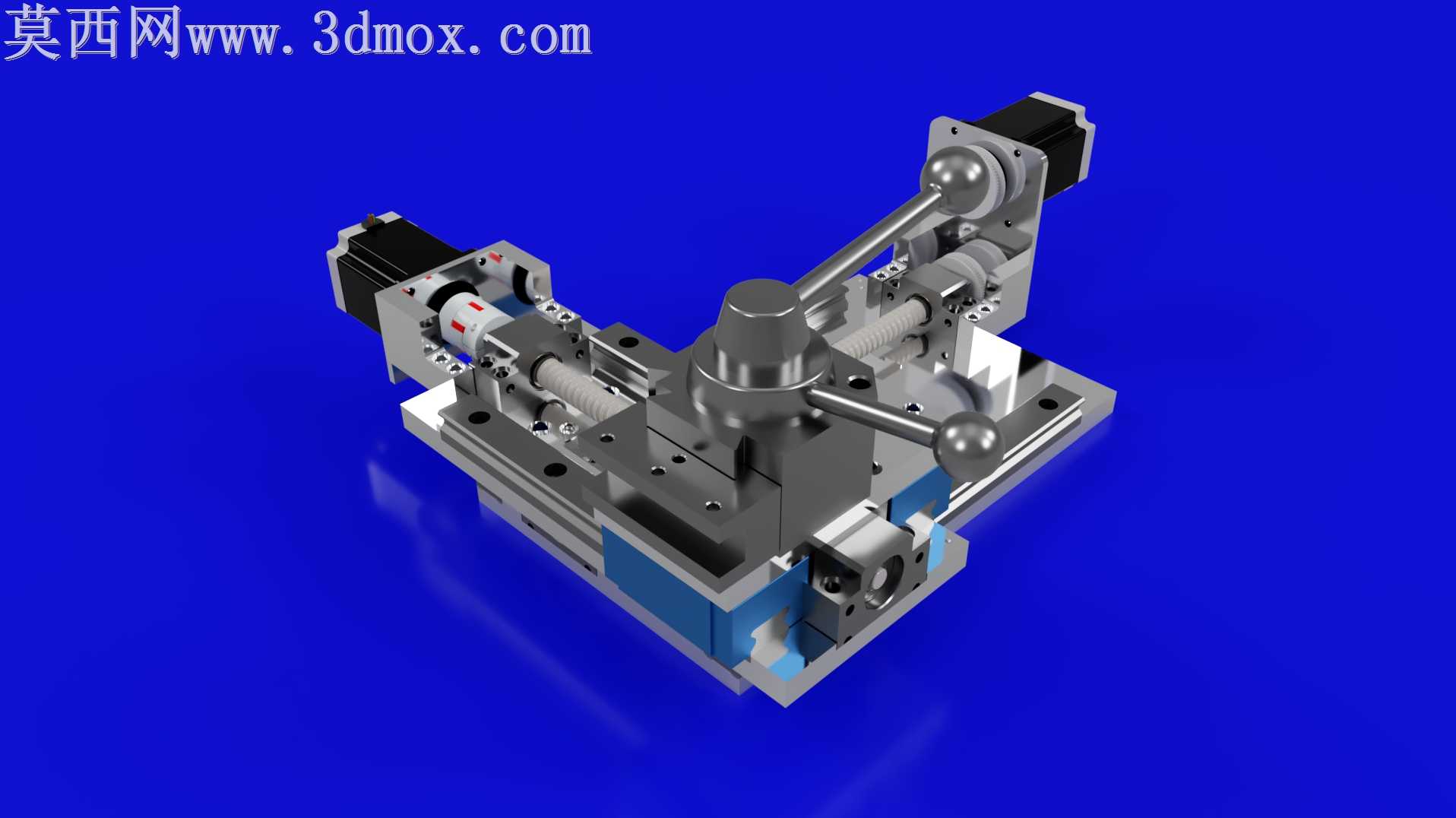

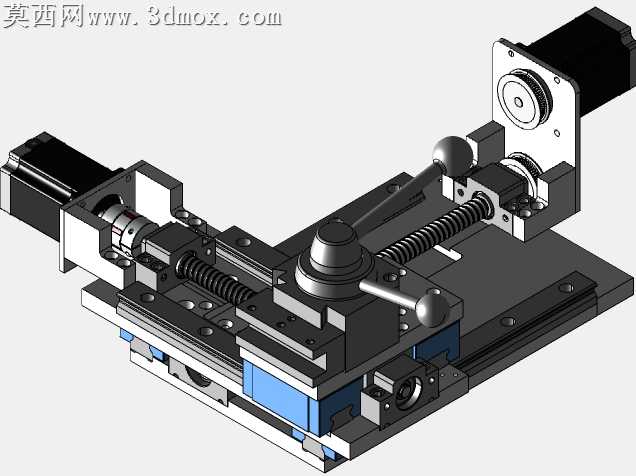

本作品为适配普通车床加装的两轴数控工作台三维设计模型，建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准还原，整体装配层级清晰，无干涉错配问题。模型采用实体建模方式构建，完整呈现了十字滑台模组、滚珠丝杠传动副、伺服驱动单元、手动操作手柄、锁紧定位机构、安装基座等全部核心结构，各运动部件的活动范围、连接逻辑均按照实际机械运动规则进行约束设置，可直观演示工作台的X、Y轴进给动作逻辑。渲染阶段采用金属材质搭配工程塑料材质的组合方案，对钢制导轨、丝杠、基座部件赋予磨砂金属质感，对伺服电机外壳、操作手柄赋予哑光硬质材质，对传动部位的防护部件赋予半透明工程塑料质感，背景采用高对比度深蓝色调突出机械结构细节，光影设置采用工业产品常用的三点布光方案，清晰展现各部件的轮廓层次与装配关系，金属部件的反光、边缘倒角的光影过渡自然真实，能够直观呈现成品的实际外观效果。设计思路上，本方案摒弃了传统车床数控改造需要拆卸原有Z轴丝杠、破坏车床原生螺纹切削能力的改造逻辑，采用夹装式安装结构，可直接固定在现有车床床身上，无需对车床原有结构进行破坏性改装，同时优化了十字滑台的内部结构布局，无需额外加工大尺寸十字滑块来容纳滚珠丝杠与传动螺母，大幅降低了改装的加工成本与安装难度。模型完整还原了双轴独立传动的结构细节，每根丝杠均配套独立的伺服驱动单元与导向导轨，手动操作手柄可实现快速对位调整，锁紧机构可在加工过程中固定滑台位置避免窜动，整体结构紧凑，安装后不会过度占用车床原有加工空间，能够帮助普通车床快速实现两轴数控进给功能，拓展车床的加工适用范围，可用于车床数控改造的方案验证、结构教学、装配演示等场景，为普通车床的低成本数控化升级提供了完整的结构参考。
