越野摩托后刹车卡钳防护支架结构设计

在非铺装路面的越野骑行场景中，后轮刹车卡钳始终暴露在飞石、泥块、树根凸起等外部冲击的风险下，一旦卡钳本体受撞击变形、或是散热鳍片被碎石卡滞，轻则刹车手感绵软制动力下降，重则活塞卡滞引发后轮抱死摔车，这类故障在林道穿越、场地越野赛中出现的概率远高于公路骑行场景。这款防护结构的核心设计目标，就是在不改动原车卡钳安装位、不影响刹车系统散热效率的前提下，为后刹车卡钳构建一道物理防护屏障，隔绝行驶过程中轮组带起的硬质异物冲击。

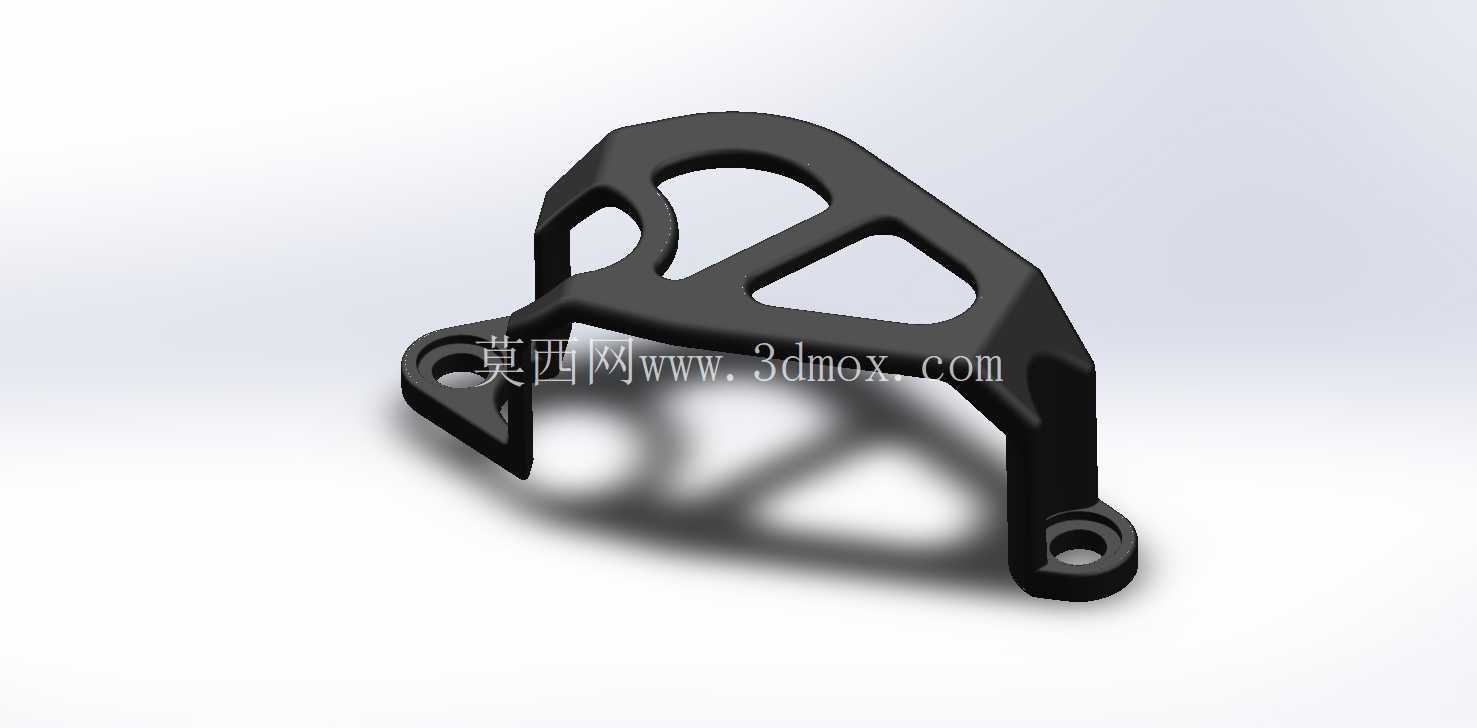

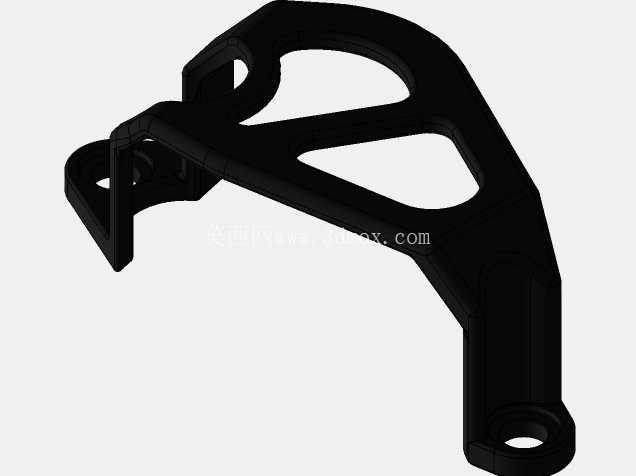

从结构设计逻辑来看，整个护罩采用一体化镂空框架构型，没有多余的冗余结构，主体受力框架沿着卡钳的外侧轮廓延伸，完全避开了刹车盘的旋转摩擦区域，同时也给卡钳的放气螺钉、油管接头预留了足够的操作空间，日常维护刹车、更换刹车片时不需要拆除整个护罩，仅需松开两颗固定螺栓就能完成常规维保操作。镂空的筋条布局并非随意开设，而是经过受力路径优化：靠近安装座的位置筋条厚度更大，承担主要的冲击载荷，向护罩外缘延伸的过程中筋条宽度逐步收窄，在保证整体抗冲击强度的同时尽可能降低结构自重，避免给后摇臂增加额外的簧下质量——对于越野摩托来说，簧下质量的增加会直接影响后轮在颠簸路面的贴地性能，因此设计阶段就把护罩的自重控制放在了和防护性能同等重要的位置。

安装边界完全适配2000款CR250R的后摇臂原有安装孔位，不需要对原车部件进行钻孔、切割等改装操作，护罩的两个固定支脚分别对应后摇臂上原有的卡钳安装螺栓位，安装时仅需将护罩支脚的通孔与原车螺栓孔对齐，按照原厂规定的扭矩拧紧螺栓即可完成装配，不会出现安装错位、干涉刹车盘转动的问题。护罩与卡钳本体之间预留了3-5mm的均匀间隙，既避免了骑行过程中护罩与卡钳发生共振异响，也不会因为泥块堆积在护罩与卡钳之间导致卡钳散热受阻，即使在泥泞路段长时间骑行，泥块也能顺着镂空的间隙自然脱落，不会出现护罩内部积泥卡滞刹车部件的情况。

从实际使用场景的适配性来看，这款护罩的轮廓做了圆滑过渡处理，没有尖锐的外凸棱角，即使车辆发生侧滑倒地，护罩也不会勾挂地面的杂草、藤蔓或是赛道上的标识带，同时护罩的外缘高度刚好超过卡钳最突出的活塞部位，当侧面受到撞击时，冲击力会首先作用在护罩的框架结构上，通过筋条将冲击力分散传导到后摇臂的安装点，避免冲击力直接作用在卡钳的薄壁壳体上。针对林道骑行中常见的树枝抽打、飞石撞击场景，护罩的受力筋条走向特意沿着常见的冲击方向做了加强，垂直于轮组切线方向的筋条厚度比平行方向厚2mm，能够承受直径10mm左右碎石以60km/h速度的正面冲击，不会出现变形卡滞刹车盘的问题。

设计过程中也充分考虑了不同使用环境的适配性，整个结构没有封闭的积污腔体，所有镂空区域都是贯通式设计，高压水枪冲洗车辆时可以直接冲净护罩内侧附着的泥污，不存在清洁死角。护罩的安装支脚处做了局部加厚处理，并且设计了小尺寸的沉台，安装时可以在沉台处加装薄橡胶垫片，既能够吸收骑行过程中的振动，避免螺栓松动，也能防止不同金属接触产生的电化学腐蚀，延长部件的使用寿命。不同于市面上常见的全包式卡钳护罩，这款结构没有遮挡卡钳的散热鳍片，刹车过程中产生的热量可以正常通过空气对流散发，即使长时间下坡连续使用后刹车，也不会因为护罩阻挡散热导致刹车油温度过高出现气阻问题，在防护性能和散热需求之间找到了合理的平衡点。
