自行车把安装式可调节手机固定支架

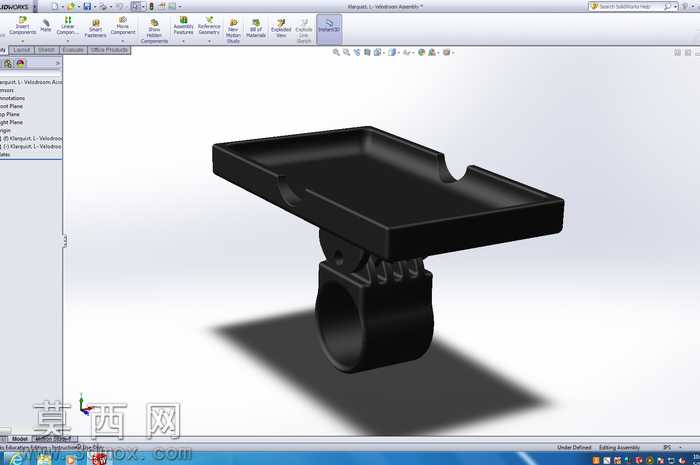

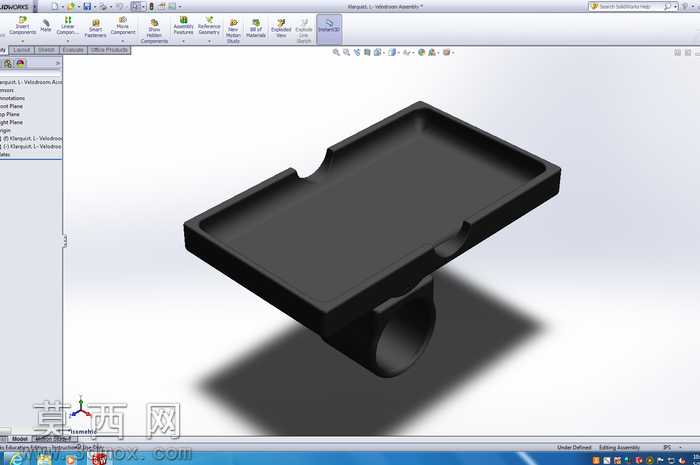

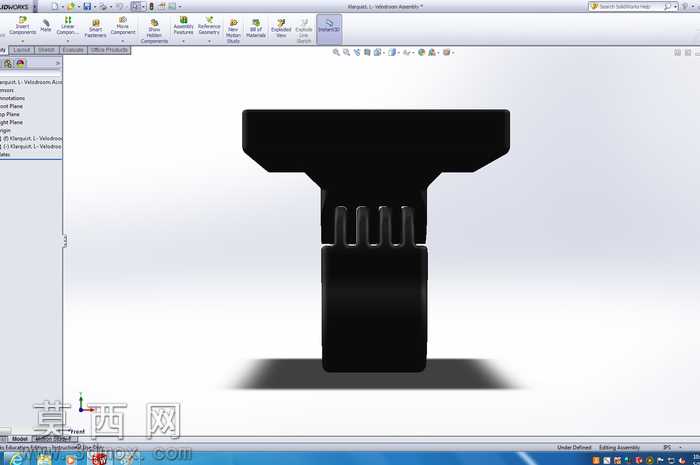

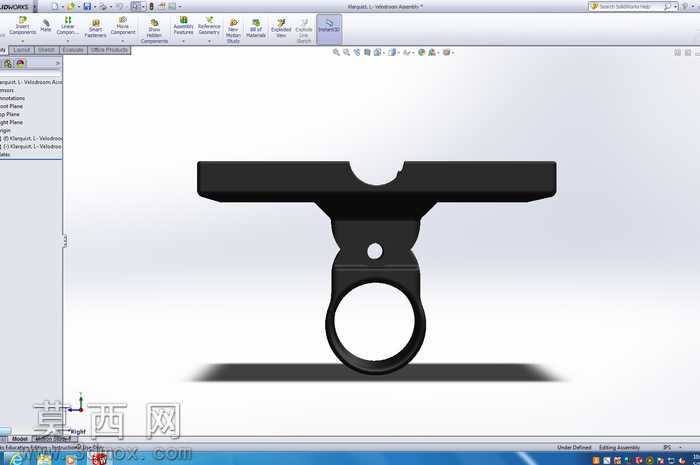

本作品为适配自行车车把安装的可调节手机固定支架，整体采用三维参数化建模方式完成全结构设计，建模过程中先以基准面定位核心安装基准，优先完成下部环形抱箍结构的轮廓绘制，通过拉伸、切除特征构建抱箍的环形夹持腔体，预留出适配常规自行车车把直径的夹持空间，抱箍上部设置铰接连接座，通过同轴凸台与限位卡槽的配合，实现上部手机托板的角度调节功能，铰接位置预留的间隙可保证调节时的阻尼手感，避免使用过程中出现松动移位的问题。上部手机托板采用浅槽式承托结构，托板边缘做圆角过渡处理，避免刮伤手机外壳，托板两侧设置内凹的取放缺口，方便用户单手取放手机，托板底面做加强筋结构设计，在保证整体结构强度的同时减少不必要的材料占用，降低支架整体重量。材质渲染阶段，整体支架采用哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，添加细微的颗粒纹理提升材质真实感，渲染时采用柔和的环境光搭配定向主光源，投射出自然的软阴影，清晰呈现支架的结构层次与轮廓细节。设计思路上充分考虑骑行场景的使用需求，优先保证结构的稳定性与操作便捷性，抱箍结构可适配不同直径的圆形车把，角度调节结构可满足用户不同视角的导航、影音使用需求，托板的尺寸适配常规直板智能手机，边缘的挡边高度经过反复调整，既可以保证手机放置后的固定稳定性，又不会遮挡手机屏幕的显示区域，整体结构无多余冗余设计，所有连接位置均做圆角处理避免应力集中，完全满足日常骑行场景下的手机固定使用需求，建模过程中所有特征均保留参数化历史记录，可根据不同型号手机的尺寸、不同车把的直径快速调整参数完成适配修改。
