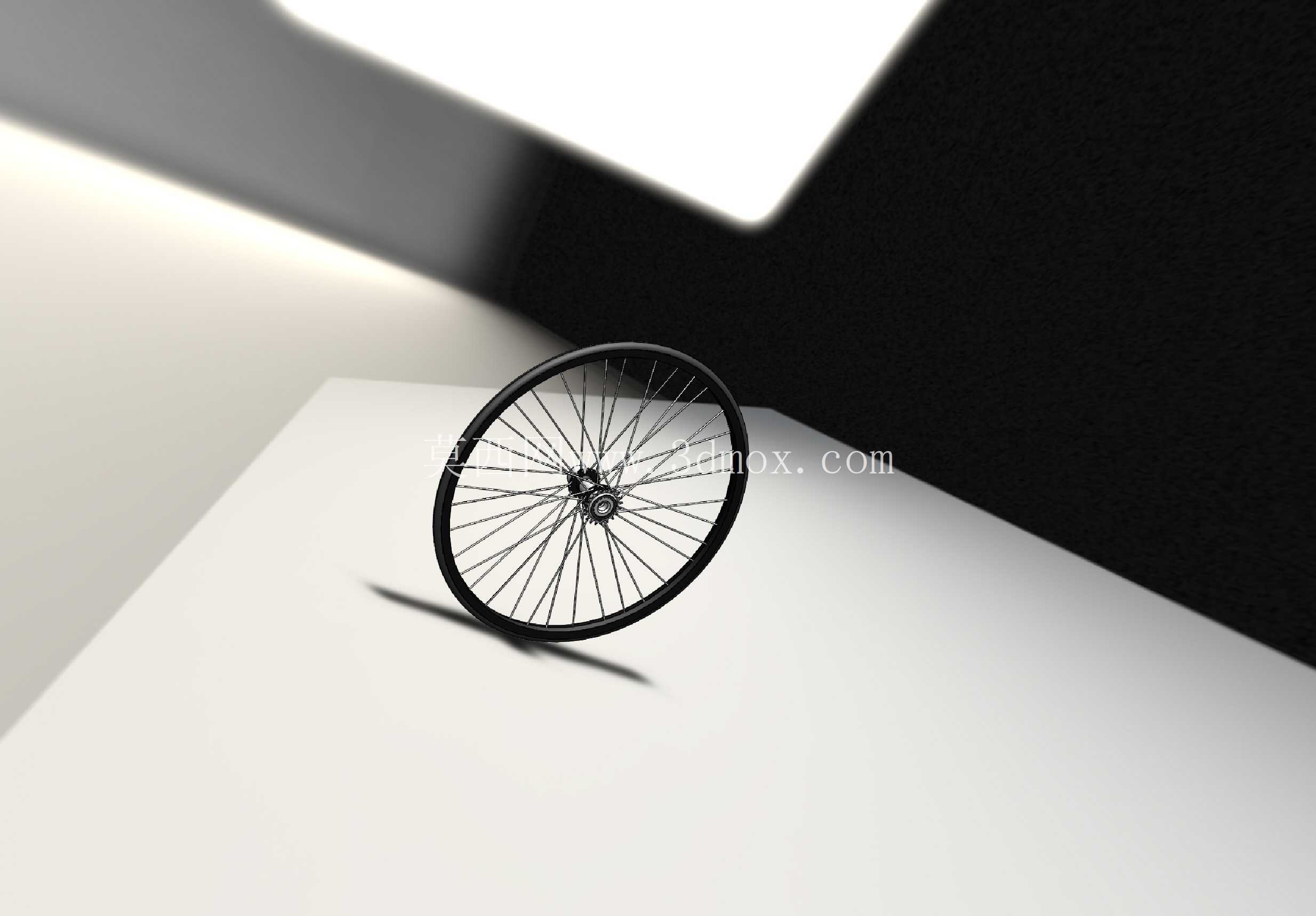

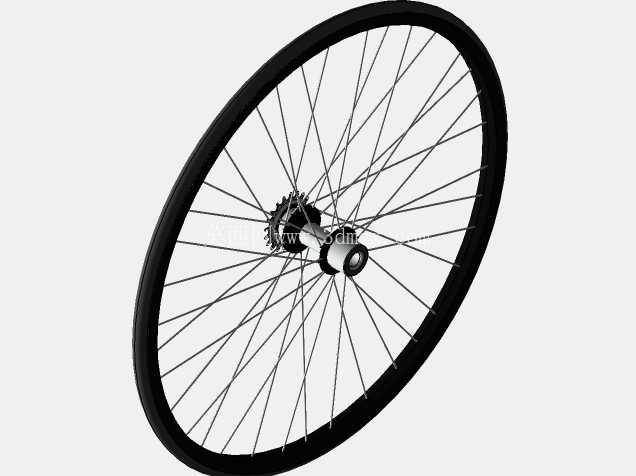

20寸自行车后轮轮辐式轮辋结构设计

日常通勤、休闲骑行场景下的20寸轮径自行车，后轮作为直接承接骑乘载荷、传递驱动扭矩的核心行走部件，其轮辋结构的设计合理性直接决定骑乘的稳定性、轮组耐用性与传动效率。这款轮辋采用等截面双层圈结构，轮圈外侧预留标准胎边卡槽，适配市面常规20寸规格的 clincher 外胎与内胎组合，卡槽深度与宽度匹配通用胎唇尺寸，充气后可实现可靠锁止，避免急刹、过弯时出现轮胎脱圈风险。轮圈内侧设置均匀分布的辐条孔位，孔位采用交错排布设计，相邻孔位分别对应花鼓两侧的法兰盘，避免辐条安装时出现空间干涉，同时让辐条拉力可均匀分散到整个轮圈圆周，降低局部应力集中导致的轮圈变形概率。

轮组核心的连接部件花鼓，采用轴壳内置轴承的结构设计，轴心为标准快拆兼容规格，可适配多数20寸轮径自行车的后开档尺寸，花鼓一侧设置飞轮安装座，匹配常规变速系统的飞轮安装接口，可将脚踏传递来的扭矩通过链条、飞轮直接传导至花鼓壳体，再通过辐条带动轮圈转动实现动力输出。辐条采用等径高强度金属线材，两端分别打制弯头与条帽配合，安装时通过调整条帽旋入深度控制每根辐条的预紧拉力，让整个轮组的径向跳动、端面偏摆控制在合理公差范围内，保证高速转动时的平顺性，避免出现蹭刹、轮组晃动等问题。

从设计思路来看，这款轮辋优先平衡了结构强度与自重控制，双层轮圈的中空结构在提升抗侧向冲击、抗径向载荷能力的同时，不会过度增加轮组自重，降低骑行过程中的转动惯量，让起步、加速时的踩踏反馈更直接。辐条的排布采用交叉编法，相比径向直拉编法可更好承受驱动扭矩与制动载荷，尤其在急加速、紧急制动时，辐条可将载荷均匀分散，避免单根辐条拉力过载出现断裂。轮圈的刹车边做了平整化处理，适配圈刹结构的制动块接触需求，制动时摩擦面受力均匀，不会出现制动抖动、异响等问题。

安装边界方面，这款20寸后轮轮辋的整体外径匹配20寸外胎安装后的总直径，安装时需确认车架后叉开档尺寸与花鼓轴心长度匹配，飞轮安装位的偏移量需与车架变速系统的链条线对齐，避免出现变速不准、链条偏磨的问题。辐条条帽安装时需在螺纹处涂抹少量润滑脂，方便后续张力调整，同时避免长期使用后条帽与辐条螺纹锈蚀粘连，增加后期维护难度。轮圈的气门嘴孔位适配常规美式气门嘴，安装内胎时可直接穿入固定，无需额外加装转换座。在实际使用场景中，这款轮辋可满足城市通勤、短途休闲骑行的载荷需求，可承受常规路面颠簸带来的冲击，正常使用工况下不易出现轮圈失圆、辐条松动等问题，结构设计完全符合民用自行车轮组的通用技术要求，建模过程中完整还原了轮圈、辐条、花鼓、条帽等各个部件的装配关系，可直接用于自行车结构设计参考、轮组选型适配验证等场景。
