MK型碟式刹车制动结构三维设计

这款碟式刹车结构的三维建模，核心围绕轮装制动场景的实际安装需求展开，在建模初期就优先考虑了制动卡钳与制动碟的配合间隙、安装耳座的定位公差，避免后续装配出现干涉问题。从实际应用场景来看，这类碟刹结构可适配轻型代步车辆、小型工业输送线的制动工位，也可作为小型游乐设施的制动执行部件，相比鼓式制动结构，碟刹的散热性能更优，在连续制动工况下不会因为热量堆积出现制动力衰减过快的问题，这也是建模过程中特意保留卡钳外侧镂空散热结构的原因，既可以降低整体结构重量，也能让制动过程中产生的热量快速通过空气流通散出。

在功能特性的设计上，该结构采用对置摩擦片施压的制动逻辑，卡钳本体采用分体式拼接的结构思路，两个半壳通过定位销孔完成同轴定位，安装耳座上预留的通孔直接对应安装基座的螺栓位，不需要额外做转接支架就能完成固定，摩擦片的安装槽预留了磨损补偿的行程空间，当摩擦片出现正常磨损后，不需要拆解整个卡钳结构就能完成摩擦片的更换，降低后期维护的操作难度。建模过程中特意对摩擦片与碟片的接触弧面做了贴合度校验，保证制动时摩擦面的接触面积达到设计要求，避免出现局部偏磨导致制动力不足或者摩擦片异常损耗的问题。

从安装边界来看，整个卡钳结构的轴向安装尺寸控制在适配常规120mm直径制动碟的范围内，径向预留的间隙不会在碟片转动时出现剐蹭，安装耳座的孔位间距按照通用安装基座的标准尺寸设定，两个安装孔的同轴度公差在建模时做了约束，避免安装时出现螺栓无法穿入的问题。卡钳内部的活塞腔结构做了等壁厚设计，既保证腔体的结构强度能够承受制动时的液压推力，也不会因为壁厚过大增加不必要的重量，外侧的加强筋顺着受力方向布置，在制动施压时可以抵消卡钳本体受到的撑开力矩，避免长期使用后卡钳出现形变导致制动间隙变大。

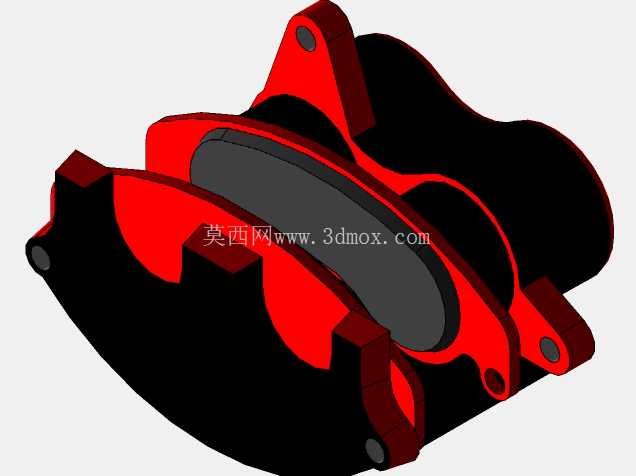

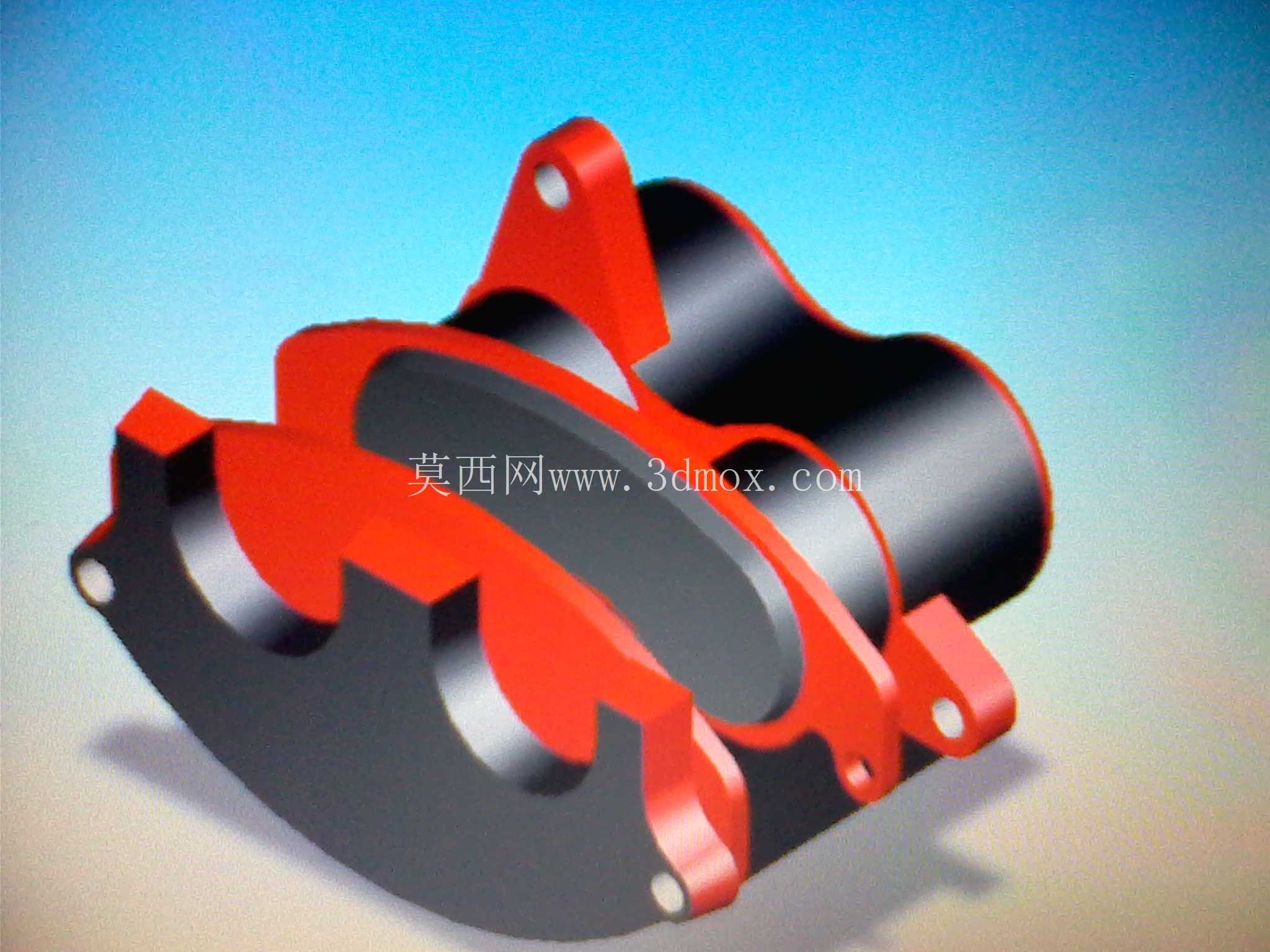

设计思路上没有追求过于复杂的结构，而是优先保证结构的可靠性与装配便捷性，所有的圆角过渡都按照实际机加工的工艺要求设定，避免出现锐角结构导致加工难度提升，也能减少应力集中的问题。卡钳本体的红色涂装区域对应实际生产中的防锈喷涂区域，黑色部分为摩擦组件与金属本体的表面处理区分，在建模时对不同部件的材质做了区分，方便后续做渲染验证或者工程图导出时直接对应材质标注。制动碟的通风槽结构虽然在这个小型碟刹上没有做全尺寸的通风道，但也预留了基础的散热凹槽，在低速制动场景下足够满足散热需求，同时不会因为结构过于复杂提升加工成本。

对于结构设计从业者来说，这个模型的参考价值在于卡钳安装位的受力分布设计，安装耳座的位置正好对应制动时的反作用力方向，不会在安装螺栓处产生额外的弯折力矩，能有效提升安装结构的使用寿命。在做同类型制动结构设计时，可以参考这个模型的间隙设定逻辑，卡钳与碟片之间的单侧间隙控制在0.2-0.3mm之间，既不会因为间隙过大导致制动行程变长，也不会因为间隙过小出现转动剐蹭的问题。整个模型的所有配合面都做了公差约束，装配关系完全按照实际组装逻辑设定，没有出现不合理的过约束或者装配错位问题，可直接作为同类型产品设计的结构参考，也能用于制动原理的演示验证。
