BAJA全地形车刹车盘与踏板结构设计

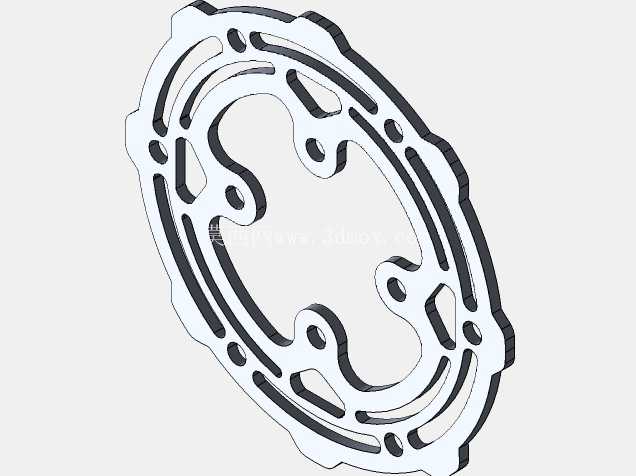

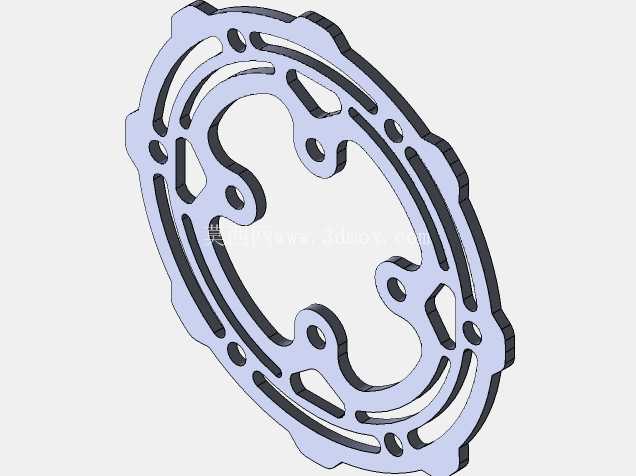

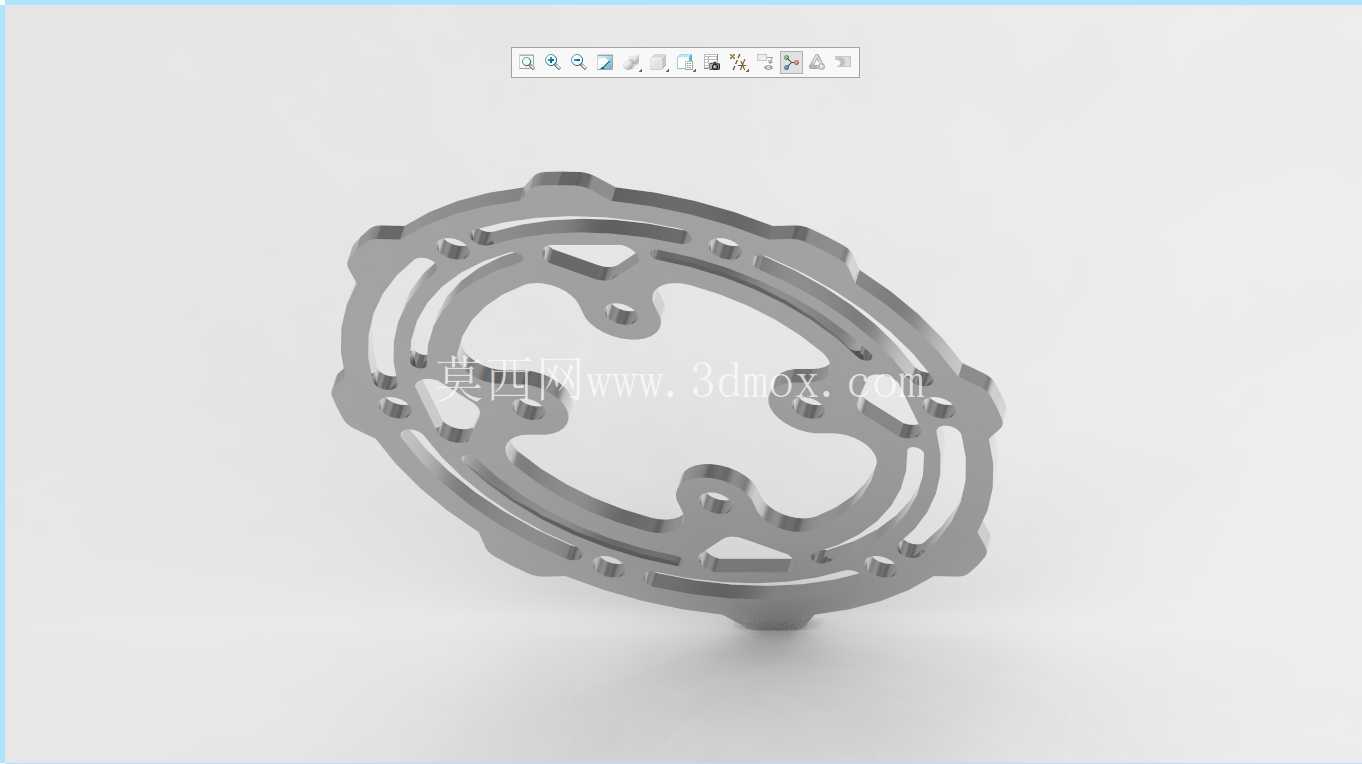

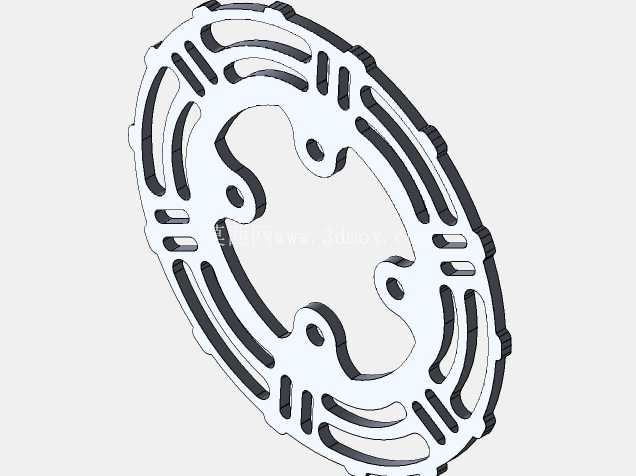

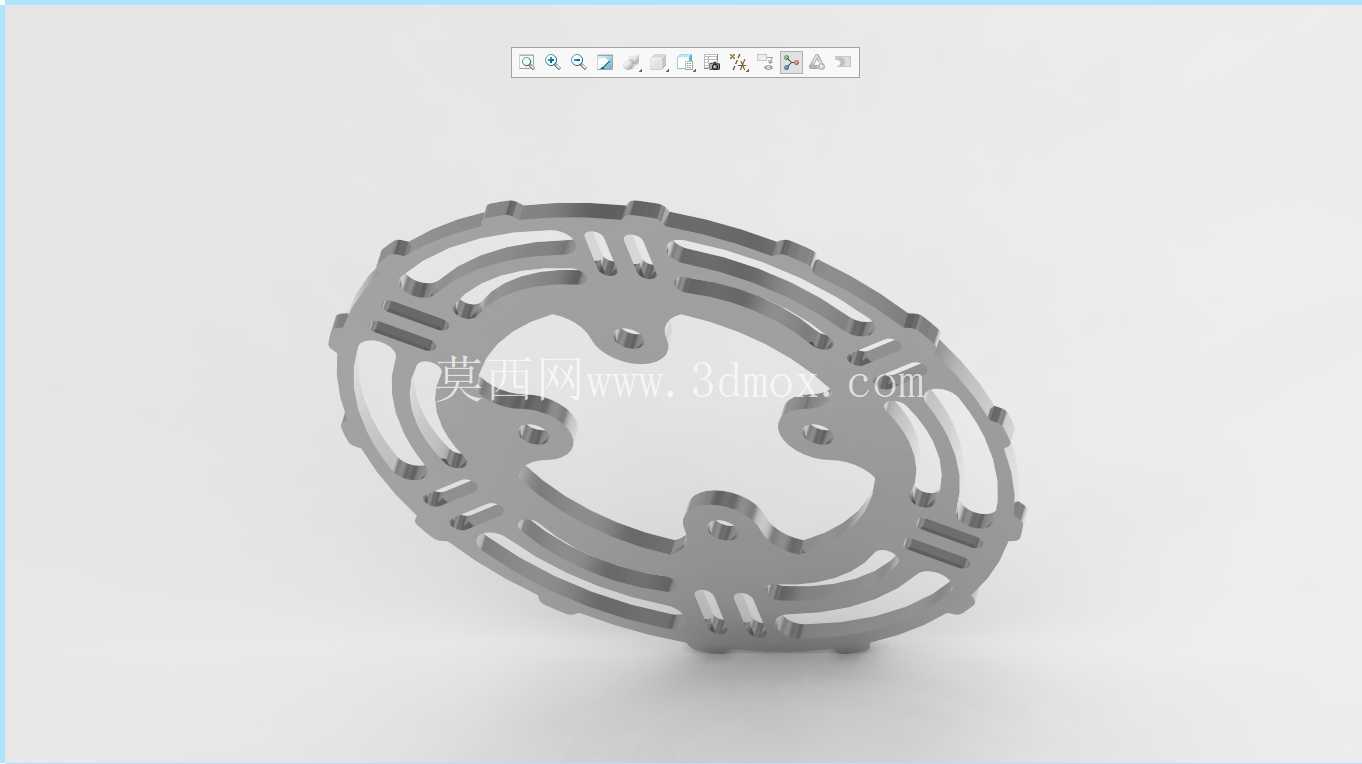

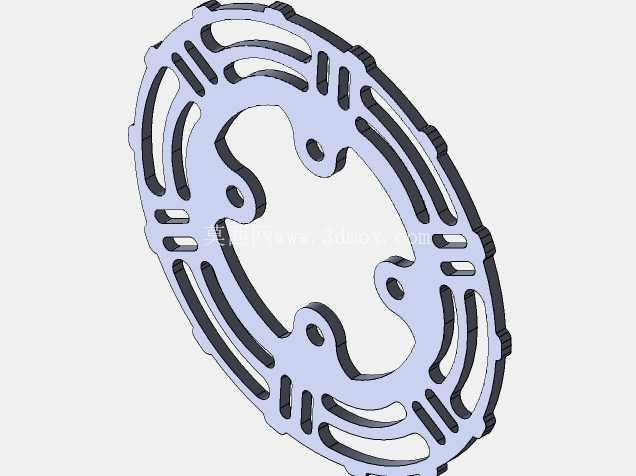

　　这套制动部件的设计完全围绕BAJA全地形车的赛事使用场景展开，要知道这类车辆常年在非铺装路面、泥泞坑洼、陡坡碎石的极端工况下行驶，制动系统的可靠性直接决定车辆的操控极限与行驶安全，常规民用车辆的制动部件无论是结构强度还是重量控制，都无法适配这类赛事级全地形车的使用需求。先从刹车盘的结构说起，本次设计的刹车盘采用了一体化镂空辐条式结构，没有采用传统民用车辆的实心盘或者双层通风盘结构，核心原因是BAJA全地形车的轮端安装空间极其有限，同时整车重量控制要求极高，每减少一克非簧载质量，都能直接提升车辆在颠簸路面的悬挂响应速度。

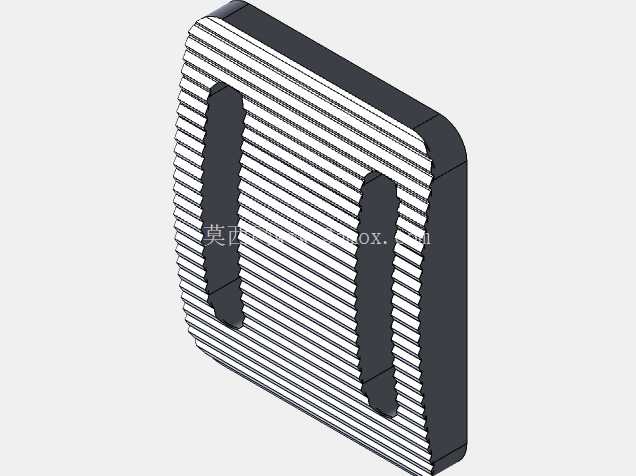

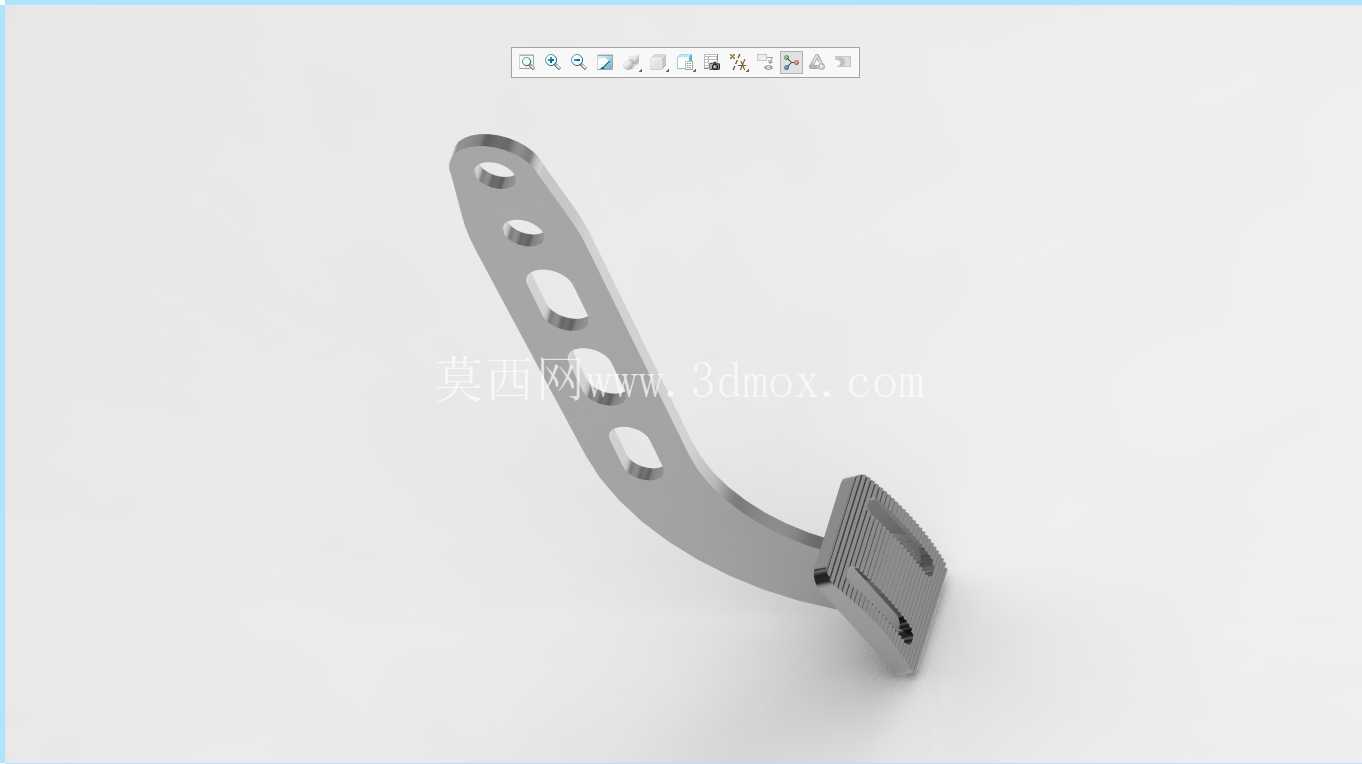

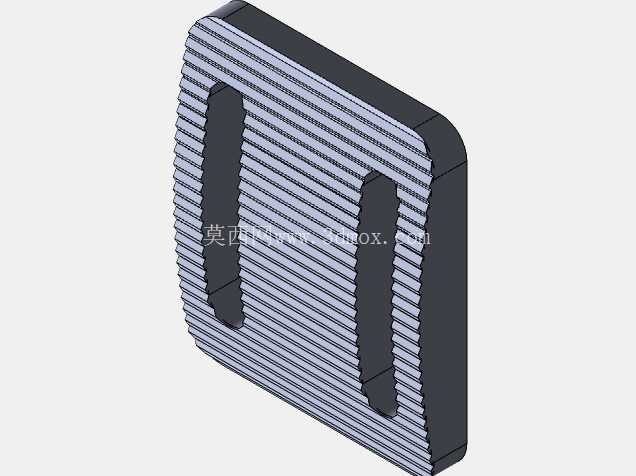

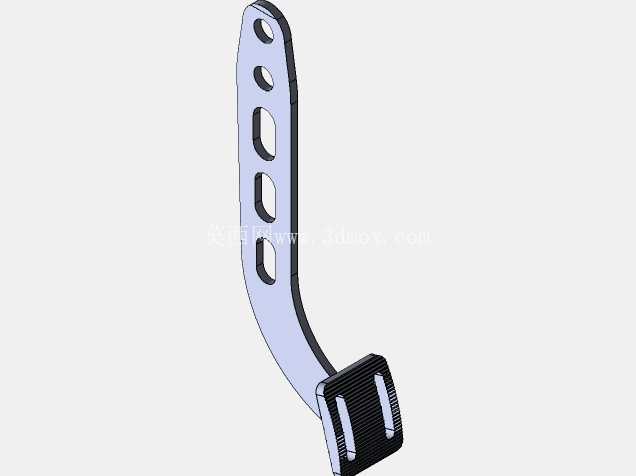

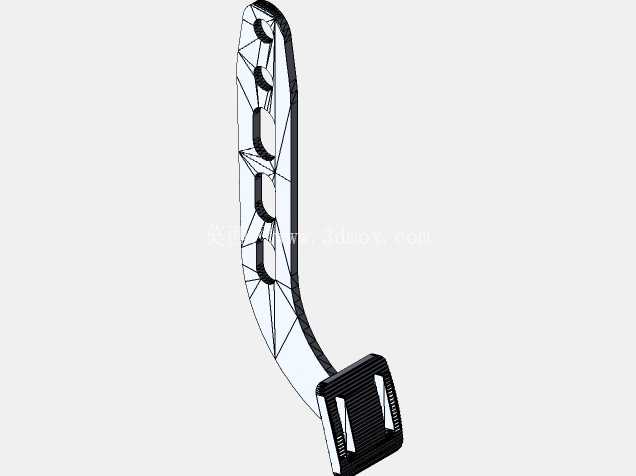

　　刹车盘的外圈设置了均匀分布的安装定位孔，这些孔位的位置度公差严格控制在0.05mm以内，匹配轮端法兰的安装螺柱，安装时不需要额外调整垫片就能保证盘片与制动卡钳的平行度，避免制动时出现偏磨、抖动的问题。盘体的镂空结构不是随意开设的减重孔，每一处镂空的轮廓都经过了应力仿真校核，在连续制动产生200℃以上高温的工况下，盘体的热变形量控制在0.1mm以内，不会因为热胀冷缩出现卡滞、制动拖滞的问题，同时镂空结构能在车辆行驶时带动气流穿过盘体，带走制动摩擦产生的热量，避免连续制动后出现热衰减。再看配套的刹车踏板结构，踏板的安装边界完全匹配BAJA赛车的驾驶舱防火墙安装位，踏板臂采用了等强度梁结构设计，在踩踏力达到1500N的极限工况下，踏板臂的最大变形量不超过2mm，不会出现踩踏发软、制动行程突变的问题。踏板的踩踏面设置了防滑的凸起轮廓，适配越野驾驶时鞋底沾有泥水的场景，避免踩踏时出现滑脱。踏板的转轴位置设计了自润滑衬套的安装位，不需要频繁加注润滑脂就能保证长时间赛事使用下的转动顺畅，不会出现卡滞、回位不良的问题。在设计思路上，这套部件完全遵循赛事级零部件的设计逻辑，没有多余的装饰性结构，每一处轮廓、每一个孔位都服务于功能实现：刹车盘的外缘轮廓做了圆角过渡处理，避免车辆在泥泞路面行驶时，碎石、泥土卡入盘片与卡钳的间隙造成制动卡滞；盘体的厚度经过反复校核，既保证足够的热容量来吸收连续制动产生的热量，又不会因为过厚增加不必要的轮端重量。踏板的杠杆比经过多轮调校，设置为6:1的传动比，这个比例既能保证驾驶员施加较小的踩踏力就能获得足够的制动力矩，又不会因为杠杆比过大导致制动行程过长，影响制动响应速度。

　　安装边界方面，刹车盘的中心定位孔直径、安装孔的节圆直径都严格遵循BAJA SAE赛事的统一规范，能够直接适配多数参赛队伍通用的轮边总成，不需要对轮端法兰做二次改装；踏板组件的安装孔位间距、转轴高度都匹配标准的BAJA赛车驾驶舱布局，安装时只需要将踏板底座固定在防火墙的预设安装点，连接制动总泵的推杆即可完成装配，不需要额外制作转接支架。在实际使用场景中，这套制动部件能够覆盖BAJA全地形车在赛事中的所有制动工况：包括高速行驶时的紧急制动、长下坡路段的连续制动、泥泞路面的点刹防抱死工况，刹车盘的镂空结构能够快速甩出附着在盘面上的泥水，不会因为泥水附着导致制动摩擦力骤降；踏板的回位弹簧安装位预设了双弹簧固定点，即使其中一根弹簧在赛事中出现断裂，另一根弹簧也能保证踏板正常回位，避免制动失效的风险。

　　从结构细节来看，刹车盘的摩擦面没有设置划线或者打孔结构，因为BAJA赛事的路面多有泥沙，划线打孔结构反而容易嵌入沙粒，加剧摩擦片的异常磨损，平整的摩擦面既能保证足够的摩擦系数，又能快速排走泥沙，延长摩擦片的使用寿命。踏板臂上预留了制动开关的安装位，能够直接适配通用的赛车制动信号开关，不需要额外焊接支架，方便整车电路的布置。整套部件的所有棱角都做了倒钝处理，避免在装配或者赛事维修时划伤操作人员，同时也能减少应力集中，提升部件的疲劳寿命，在长时间的颠簸振动工况下，不会因为应力集中出现结构开裂的问题。
