DIY铝型材结构小型皮带传送带装置

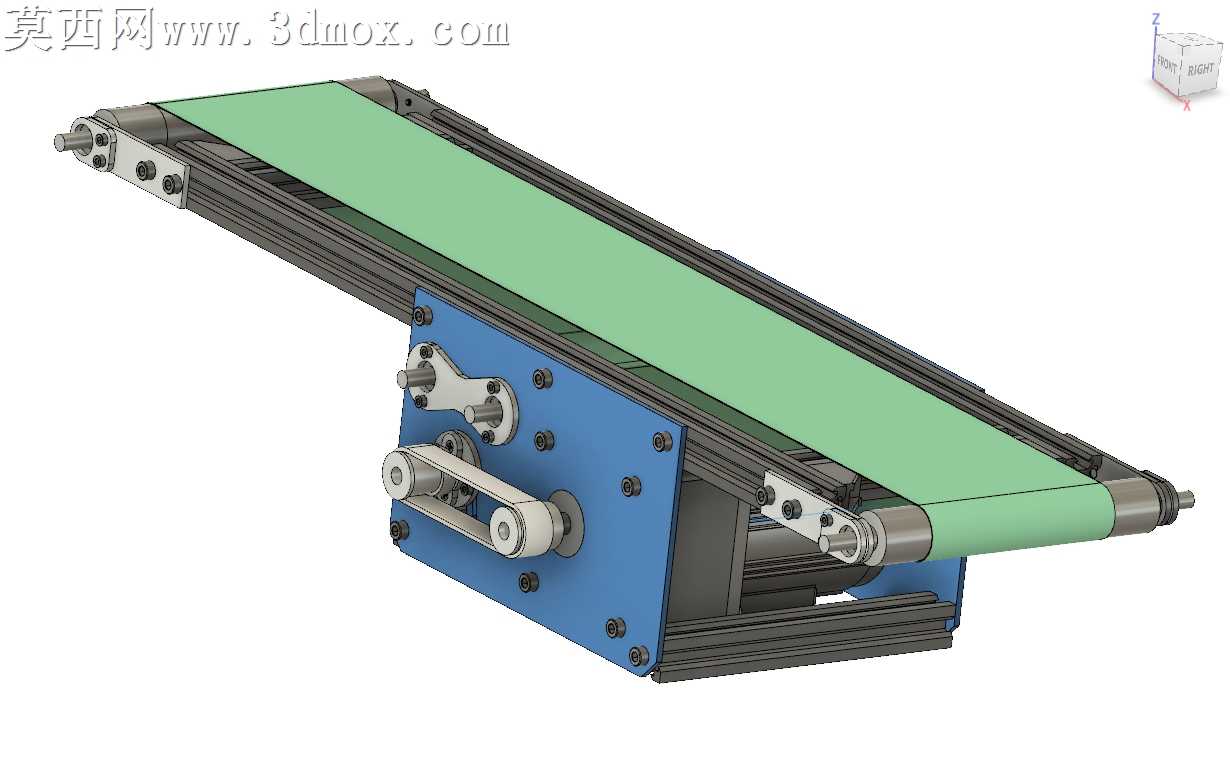

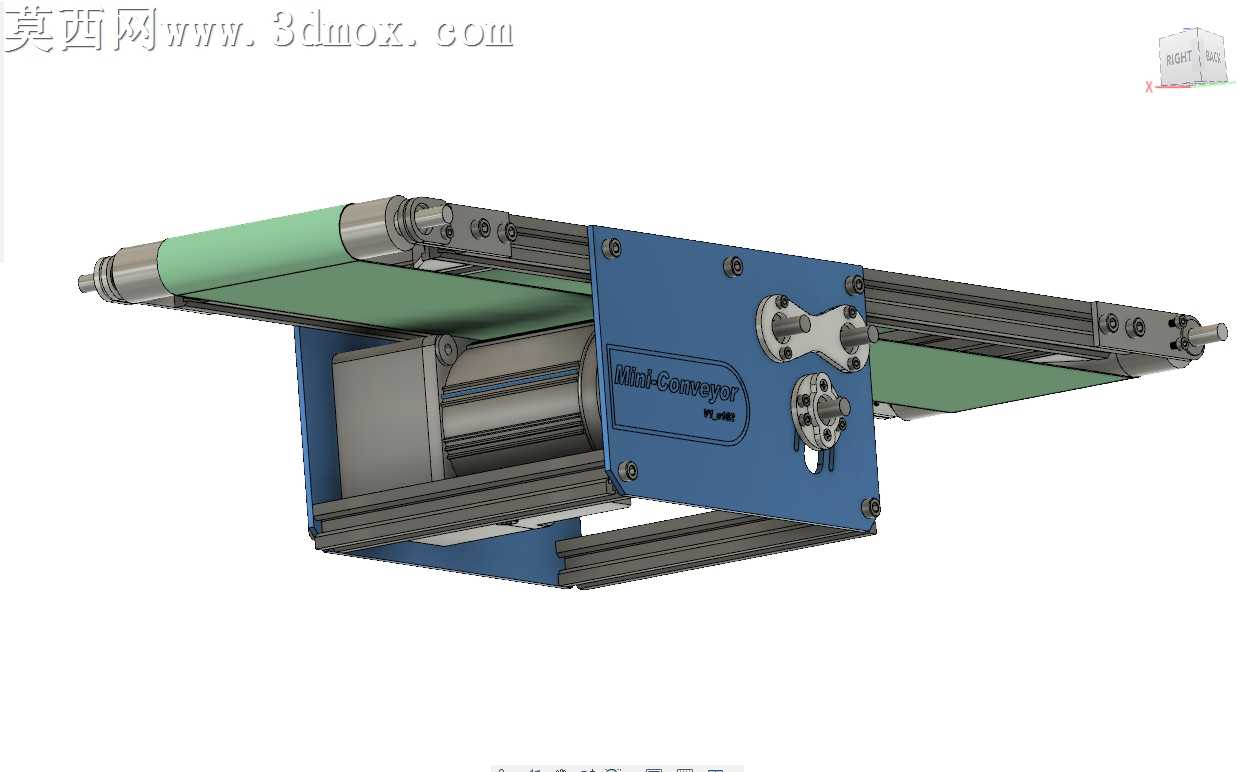

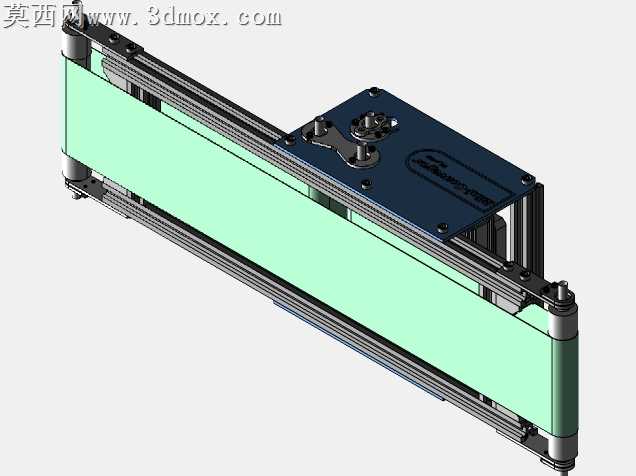

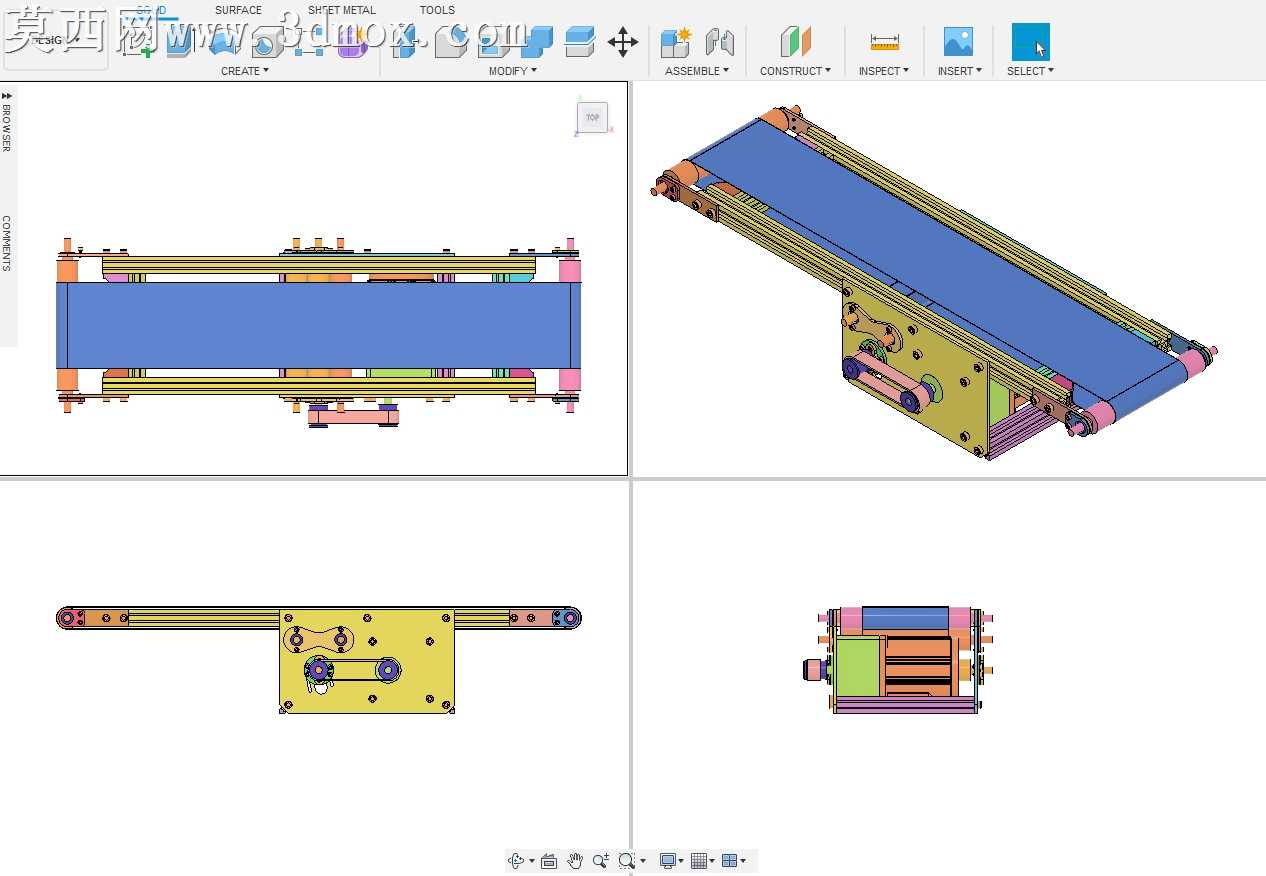

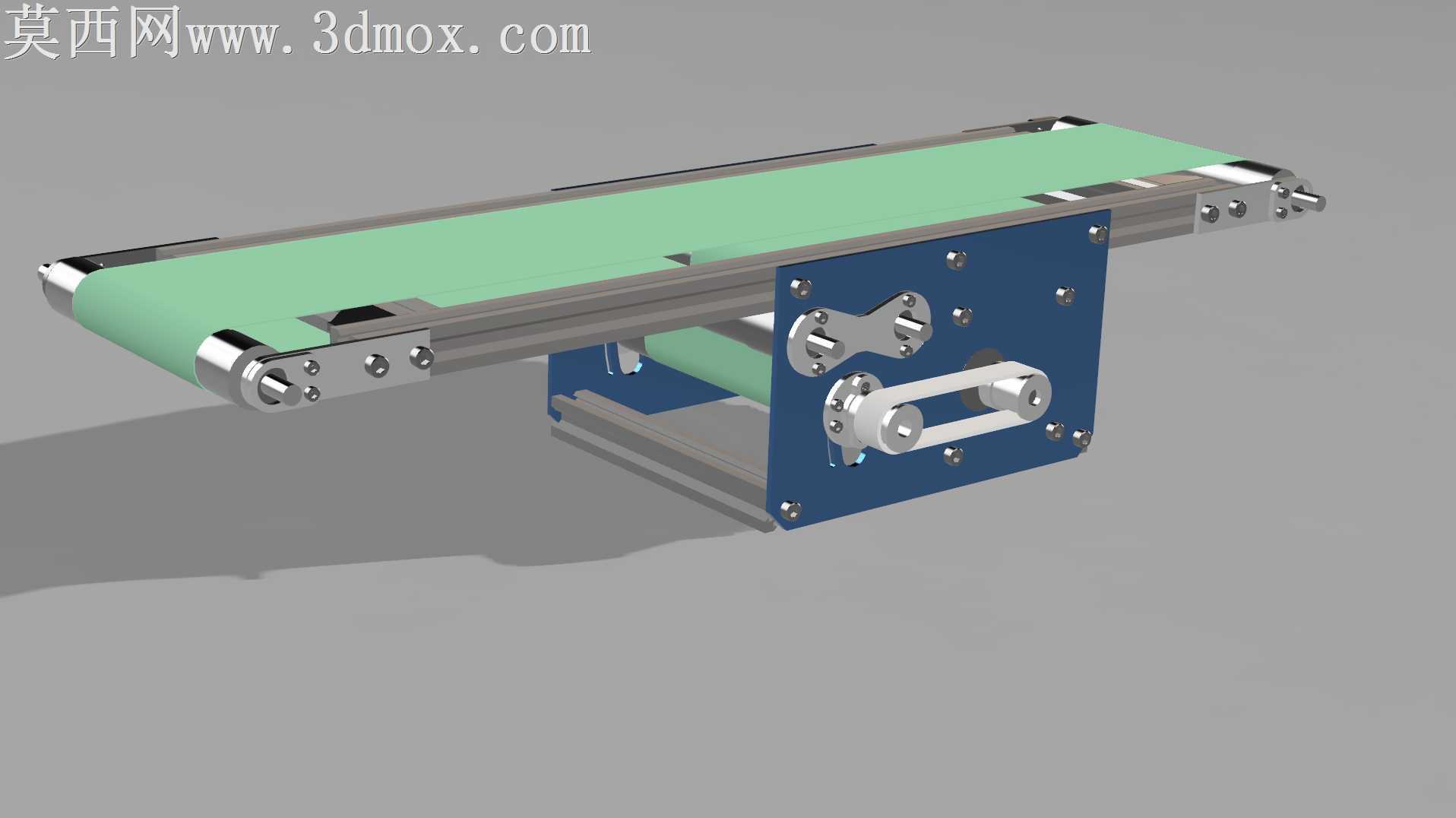

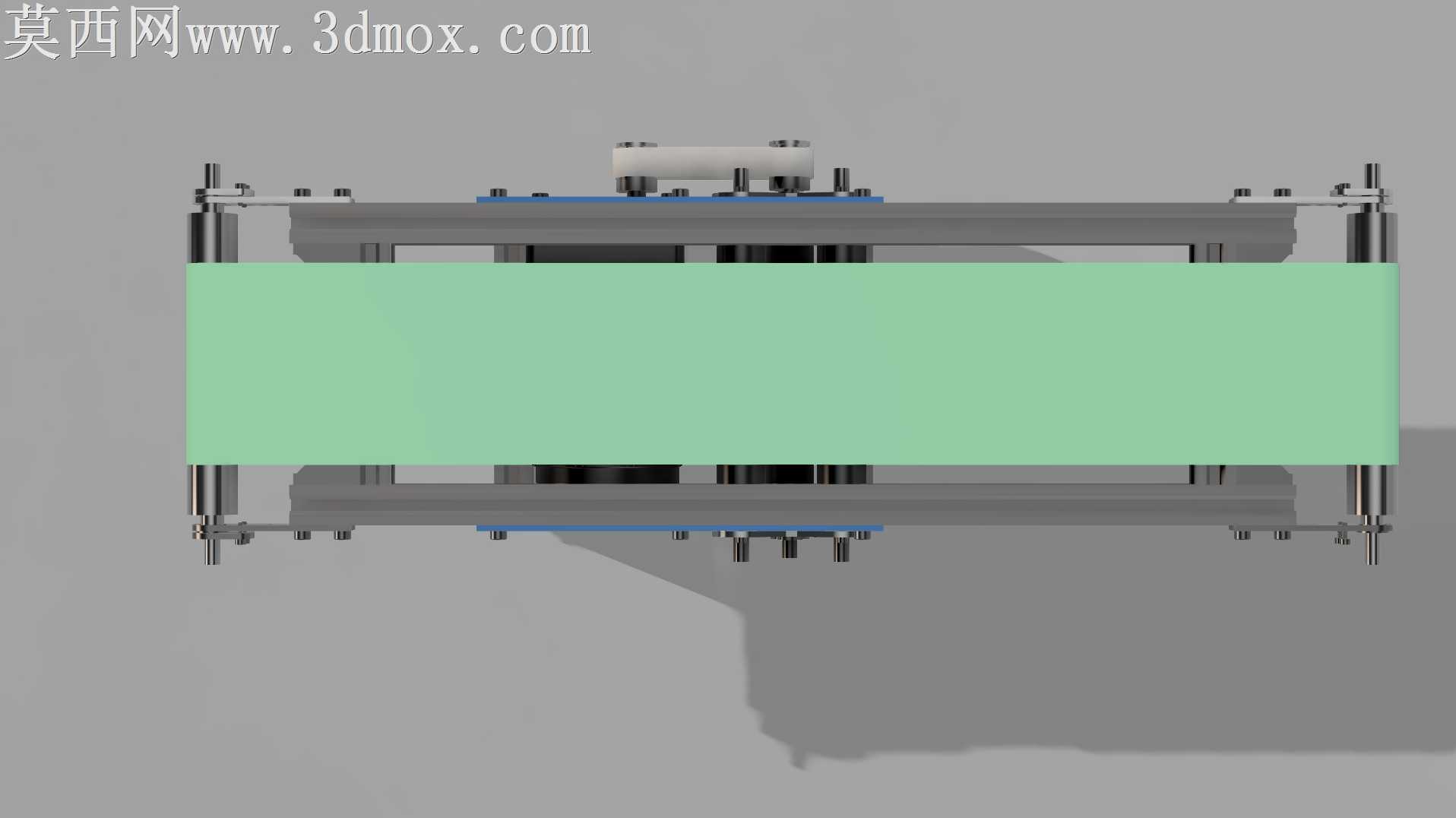

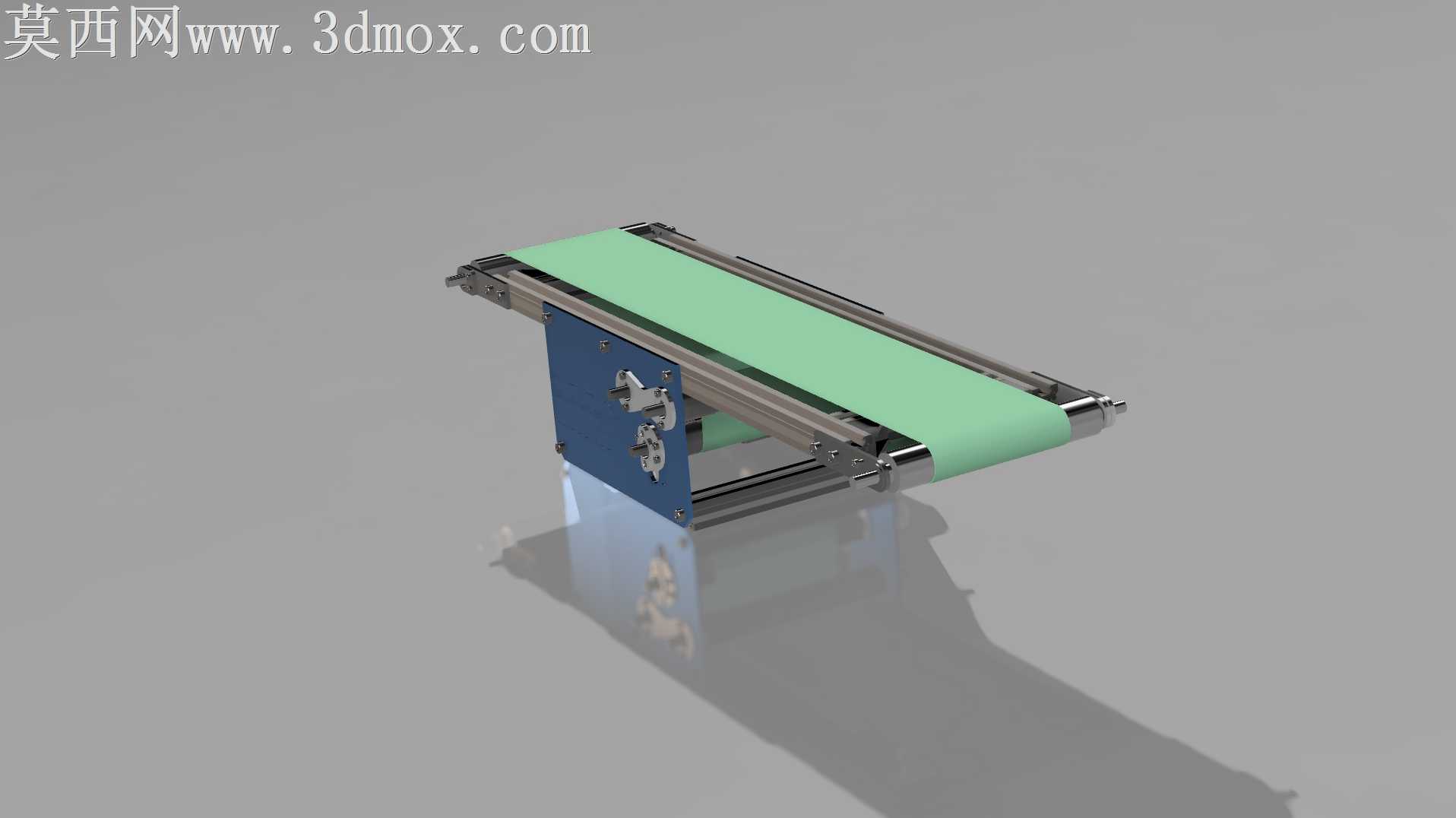

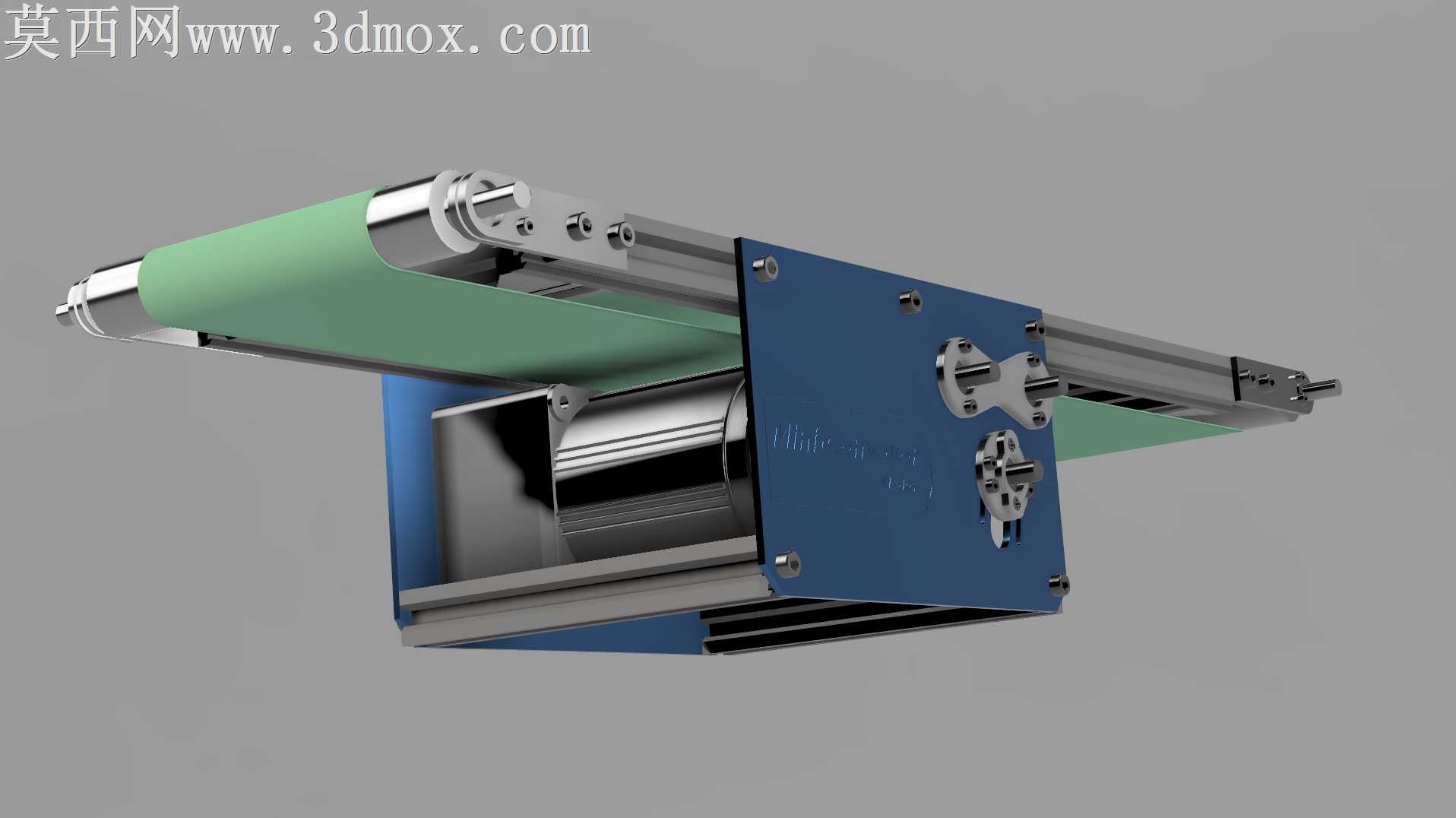

本作品为DIY用途的小型皮带传送带三维模型，整体建模过程严格遵循实际DIY加工的装配逻辑，先完成各基础零件的参数化建模，再按照实际装配约束完成整体组装，所有零件的尺寸公差均参考DIY加工的常规精度设置，适配手工组装的实际需求。模型渲染阶段采用写实材质方案，输送皮带设置为哑光浅绿色橡胶材质，还原轻型输送皮带的真实质感，表面添加细微的磨砂纹理与轻微的使用磨损痕迹，避免材质过于塑料化；机架主体的铝型材采用银灰色阳极氧化金属材质，表面添加细微的纵向拉丝纹理，还原工业铝型材的真实外观；侧板采用深蓝色阳极氧化铝板材质，金属光泽度适中，固定螺丝、张紧调节件等五金零件采用亮面镀铬金属材质，区分不同金属件的质感差异；张紧机构的连杆、辊筒等传动零件采用抛光不锈钢材质，亚克力零件设置为半透明磨砂质感，不同材质的粗糙度、反射率参数均经过反复调试，渲染出的效果图光影自然，各部件的材质区分清晰，能够直观呈现装置的真实外观。结构设计上，该小型传送带采用标准工业铝型材搭建主体机架，兼顾结构强度与DIY组装的便捷性，无需复杂的焊接工序，仅通过螺丝锁紧即可完成机架拼接；两端的传动辊筒采用车床加工的金属滚子，表面做滚花处理增大与皮带的摩擦力，避免皮带运行打滑；驱动侧集成了紧凑的传动结构，通过连杆式张紧机构实现皮带松紧度的快速调节，无需拆解机架即可完成皮带张紧度调整，适配DIY场景下的调试需求；皮带下方设置支撑板承托输送面，避免皮带受载下凹，保证输送过程的平稳性；整体结构紧凑小巧，所有零件均采用DIY场景下容易获取的加工材料，包括铝型材、车床加工滚子、亚克力零件、铝板、标准输送胶带，无需特殊定制零件，降低了实物制作的门槛。设计思路围绕DIY制作的实用性展开，摒弃了工业级传送带的复杂冗余结构，在保证基础输送功能的前提下尽可能简化结构，减少所需的零件种类与加工工序，让爱好者可以通过常规的机加工、手工组装完成实物制作；同时模型保留了完整的传动结构细节，可直接用于结构验证、运动仿真，也可作为小型自动化项目的输送模块参考，适配小型工件的短距离输送需求，整体建模精度满足3D打印、机加工复刻的要求，所有配合面的尺寸均预留了合理的装配间隙，避免实物组装时出现干涉问题。
