多工位焊前焊后零件搬运机械手结构

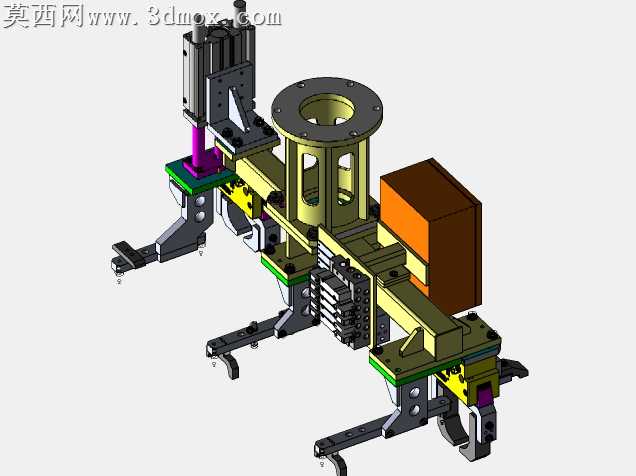

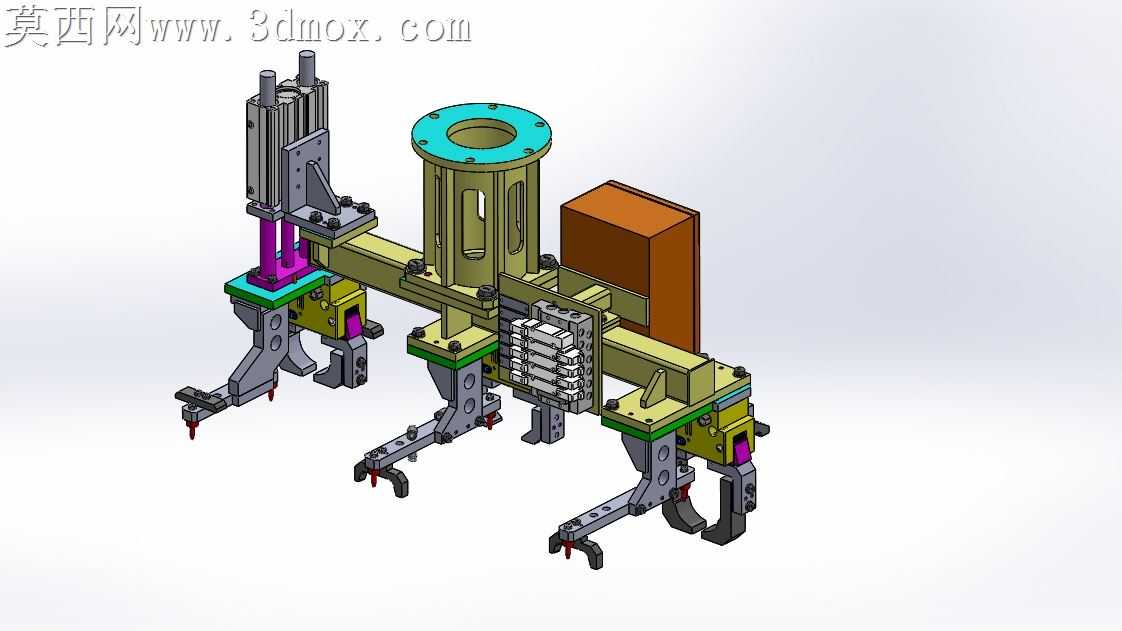

本作品为面向焊接工序物料转运场景设计的多工位机械手末端执行机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、动作逻辑符合实际生产需求。整体结构以中心带法兰安装座的立柱为承载核心，法兰盘预留标准安装孔位，可直接适配主流工业机器人的末端输出轴，实现快装对接。从中心立柱向外延伸出多组横向承载梁，梁体采用轻量化的刚性框架结构设计，在保证整体结构强度、降低运行负载的同时，为多组独立抓取单元提供稳定的安装基准。每一组抓取单元都配置了独立的气动驱动模组与夹爪结构，针对焊前毛坯零件、焊后成型零件的不同外形特征，分别设计了适配的夹指轮廓：部分夹指带定位尖销，可精准插入零件的工艺定位孔完成毛坯件的精准取放，避免焊接前零件移位影响加工精度；部分夹指采用加宽的承托接触面，可稳定夹持焊接完成后的成型工件，避免夹伤焊缝位置影响成品质量。结构中还集成了气动阀组安装位与走线槽，将驱动气路、检测线路全部规整在结构内部，避免运行过程中气路管线剐蹭周边设备，提升整体运行的可靠性。渲染阶段针对不同零部件的材质属性做了区分设置：结构承载件采用喷塑碳钢的哑光金属质感，运动导杆采用抛光金属的亮面质感，夹爪接触部位采用聚氨酯防滑材质的半哑光弹性质感，电气控制盒采用工业常用的棕褐色电木材质质感，通过材质差异清晰区分不同功能模块，让整体结构的功能分区一目了然。设计过程中充分考虑了实际生产的节拍需求，多组夹爪可同步完成不同工序零件的取放动作，单次机器人走位即可完成焊前毛坯上料、焊后成品下料的整套动作，大幅缩减工序转运的辅助时间，提升焊接工位的整体生产效率，同时所有易磨损的夹指部位都设计为快拆结构，后续维护更换时无需拆解整体结构，降低设备运维的时间成本。
