直角坐标机械手仓储作业系统三维设计

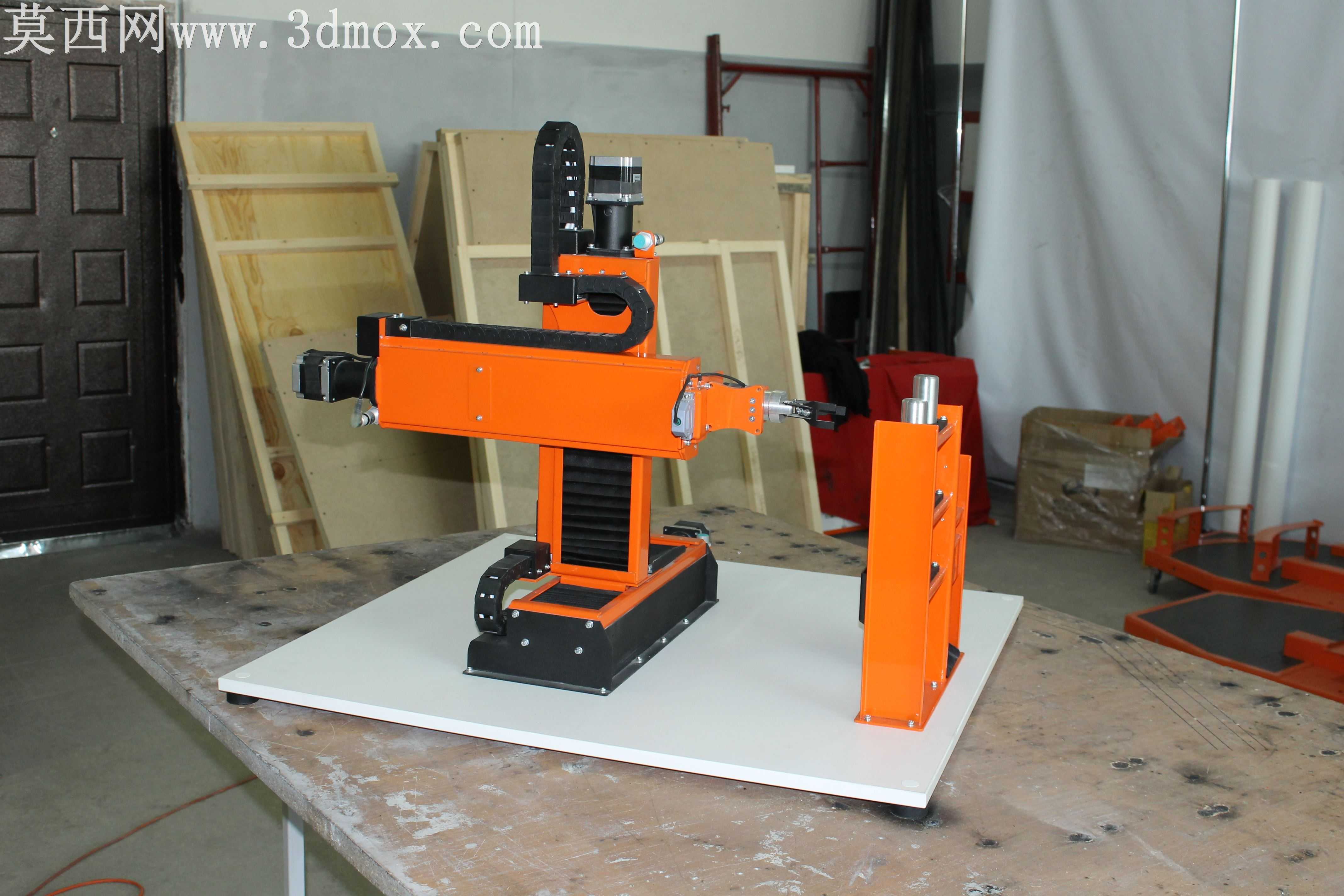

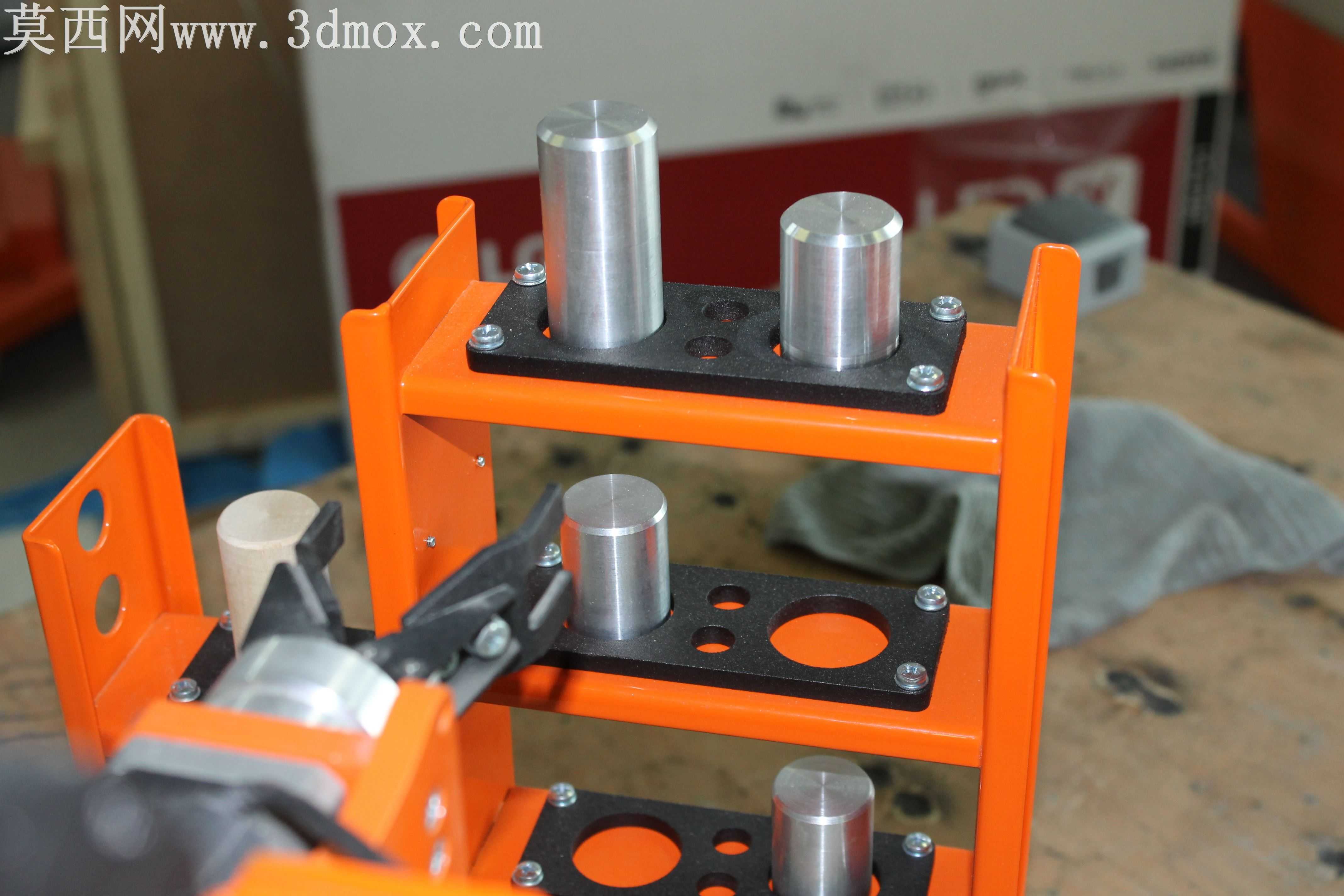

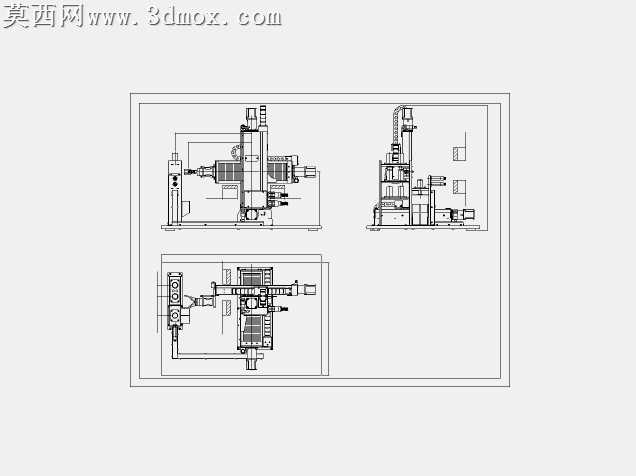

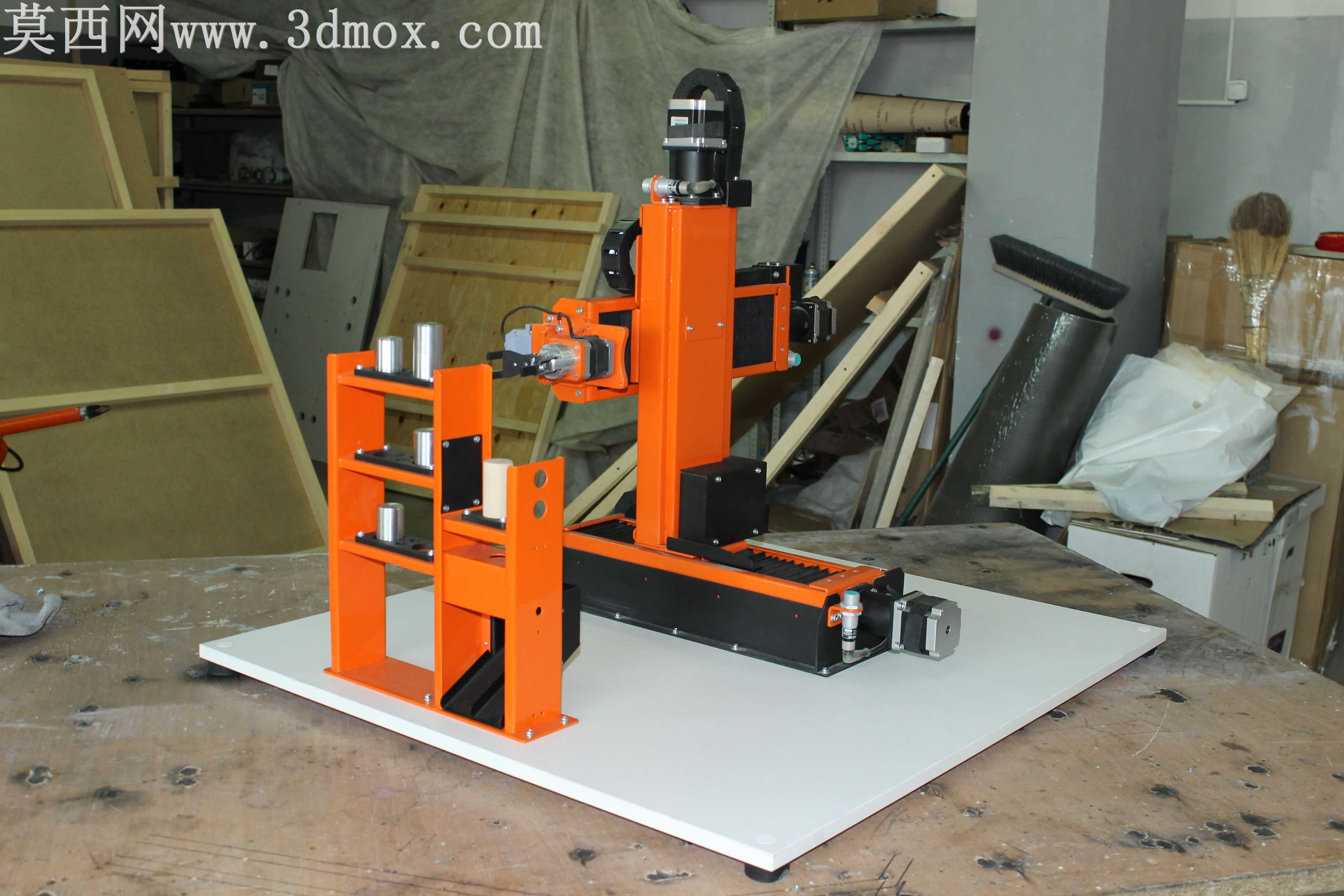

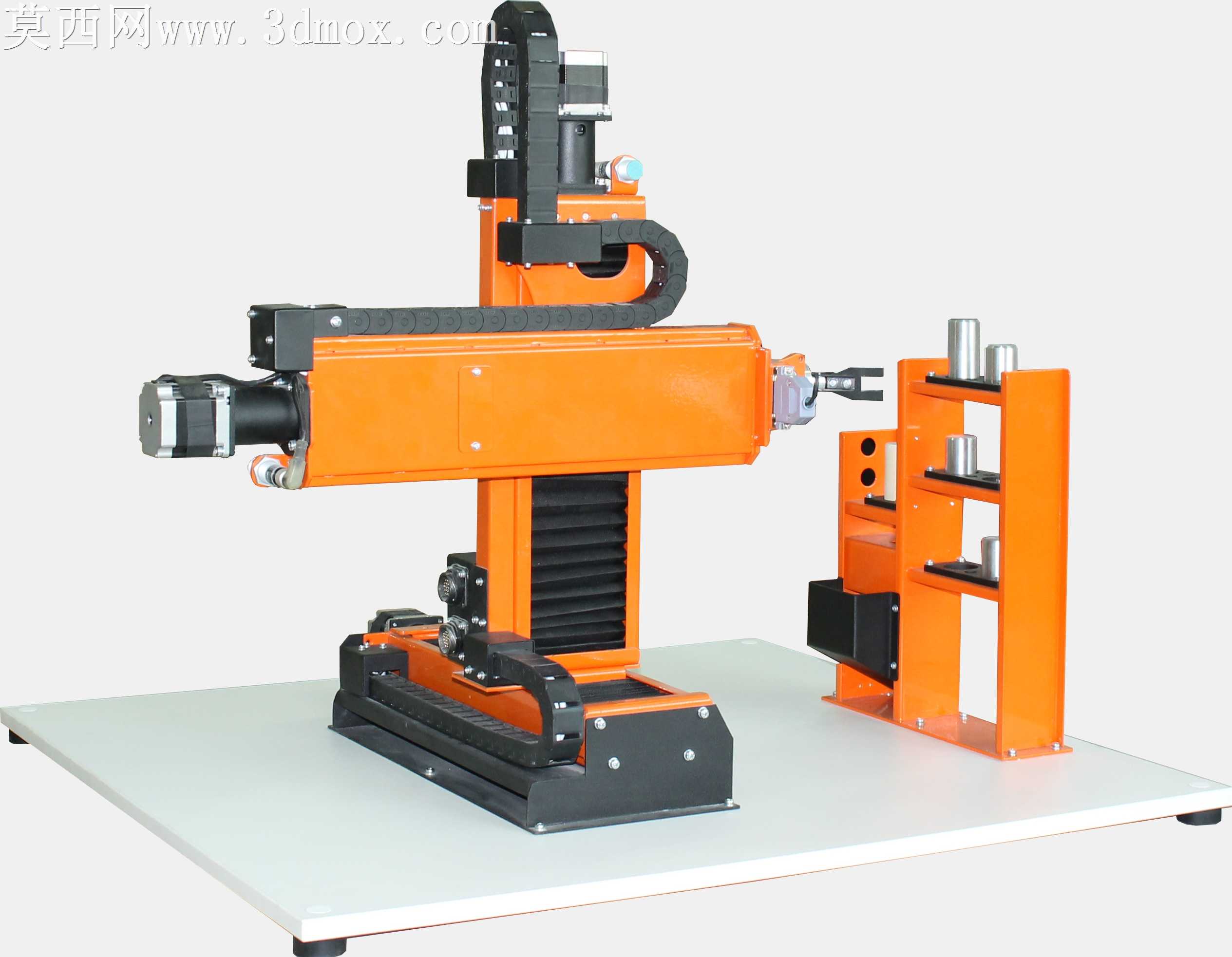

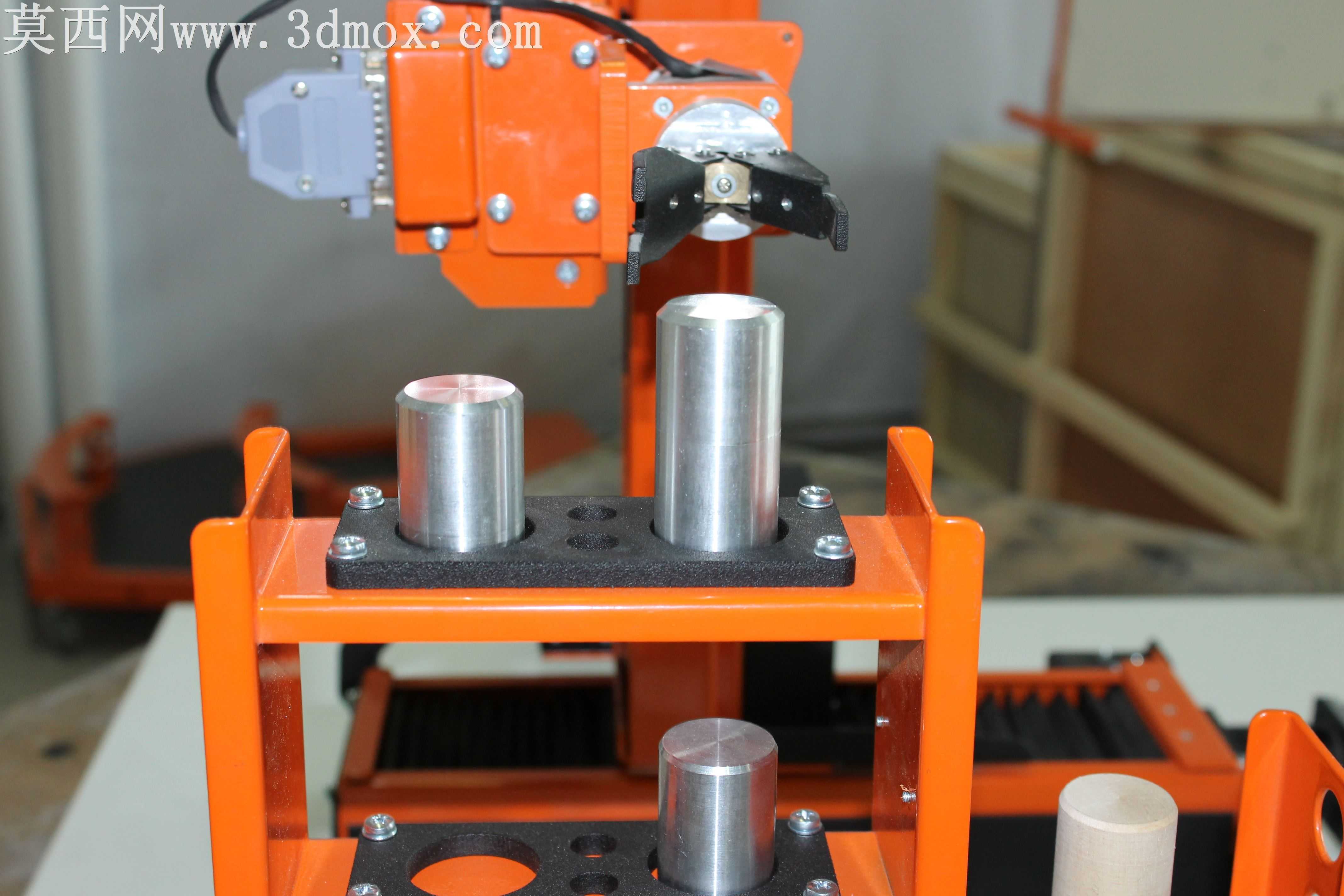

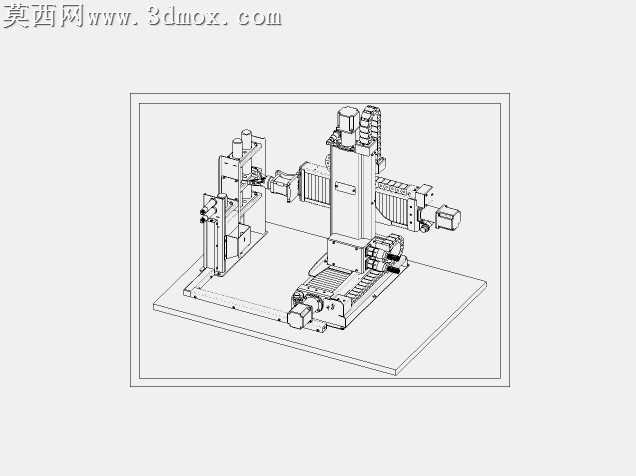

本作品为适配仓储作业场景的直角坐标机械手三维设计方案，建模阶段采用参数化建模逻辑搭建整体装配结构，首先完成X、Y、Z三轴直线运动模组的独立建模，对导轨滑块、同步带传动组件、伺服安装座等核心传动部件按照实际工业件尺寸进行1:1还原，确保各运动副的装配约束符合实际机械运动逻辑，避免出现干涉错位问题。在机械手末端执行器部分，针对仓储场景常见的箱式物料、托盘载具设计了可适配的夹取结构，预留了传感器安装位，可根据实际作业需求加装光电检测、压力感应组件，实现物料到位检测、夹取力度自适应调节的功能。仓储配套部分同步完成了货架储位、物料输送接驳台的建模，储位尺寸与机械手运动行程做了匹配校验，确保机械手的作业范围可覆盖全部规划储位，同时预留了AGV接驳、输送线对接的接口位置，可直接拓展对接整厂自动化物流链路。材质与渲染阶段，对不同功能部件做了区分化材质赋予：运动模组的铝型材构件采用阳极氧化铝材质，还原工业铝件的磨砂金属质感；传动同步带采用哑光橡胶材质，体现橡塑部件的柔韧质感；货架部分采用冷轧钢喷塑材质，匹配仓储设备常用的浅灰、橘黄安全配色；末端夹爪的防滑接触面采用聚氨酯材质，还原防滑垫的软质肌理。渲染阶段采用工业场景常用的三点布光逻辑，主光模拟车间顶部照明，辅光消除结构暗部阴影，补光突出金属部件的边缘轮廓，最终渲染效果可清晰展示整体系统的布局逻辑、各部件的装配关系与运动路径。设计思路上围绕仓储作业的高效性、稳定性需求展开，直角坐标结构相比多关节机械手具备更高的定位精度、更大的垂直负载能力，更适合平面排布的规整仓储储位作业场景，整体结构模块化程度高，X、Y、Z轴均可根据实际仓储场地的尺寸做行程拓展，无需大幅改动主体结构即可适配不同面积、不同储位高度的仓库需求，同时预留了电控系统安装空间，可直接配套PLC控制程序实现自动出入库、库存盘点、物料移库等全流程自动化作业，整套模型装配层级清晰，各部件可单独导出用于工程出图、运动仿真、方案演示等多种场景。
