圣保罗足球俱乐部SPFC标识立体造型设计

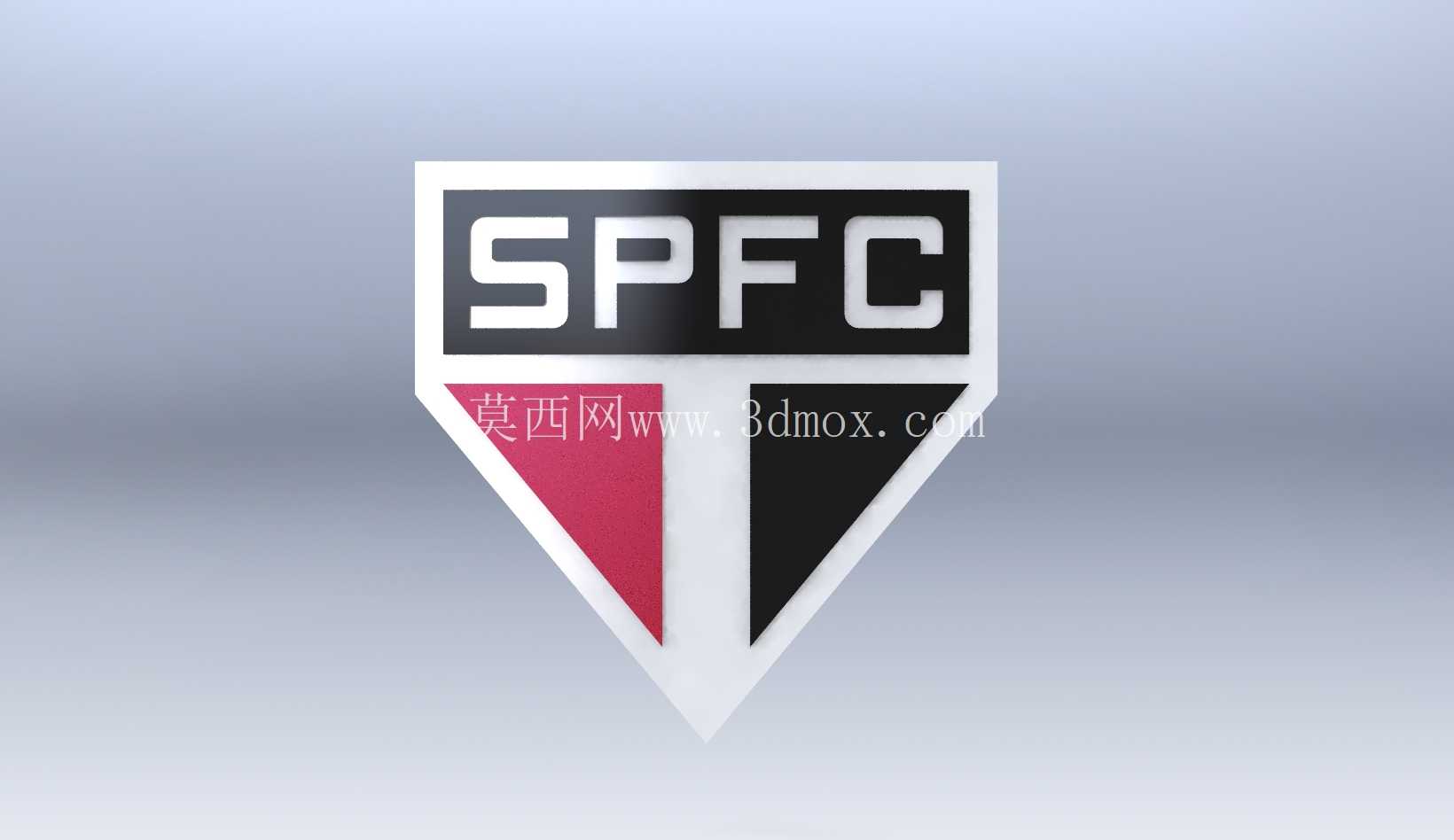

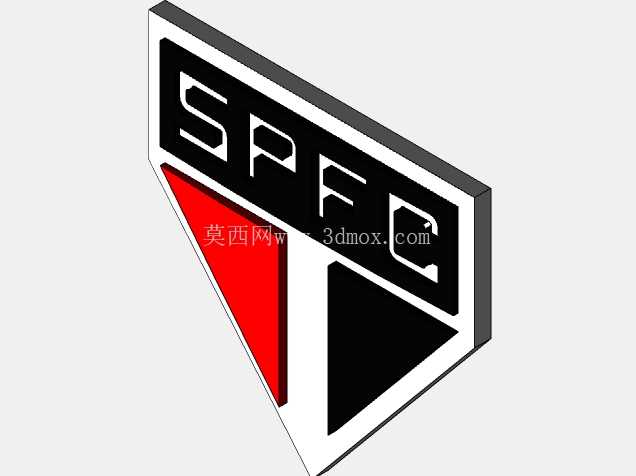

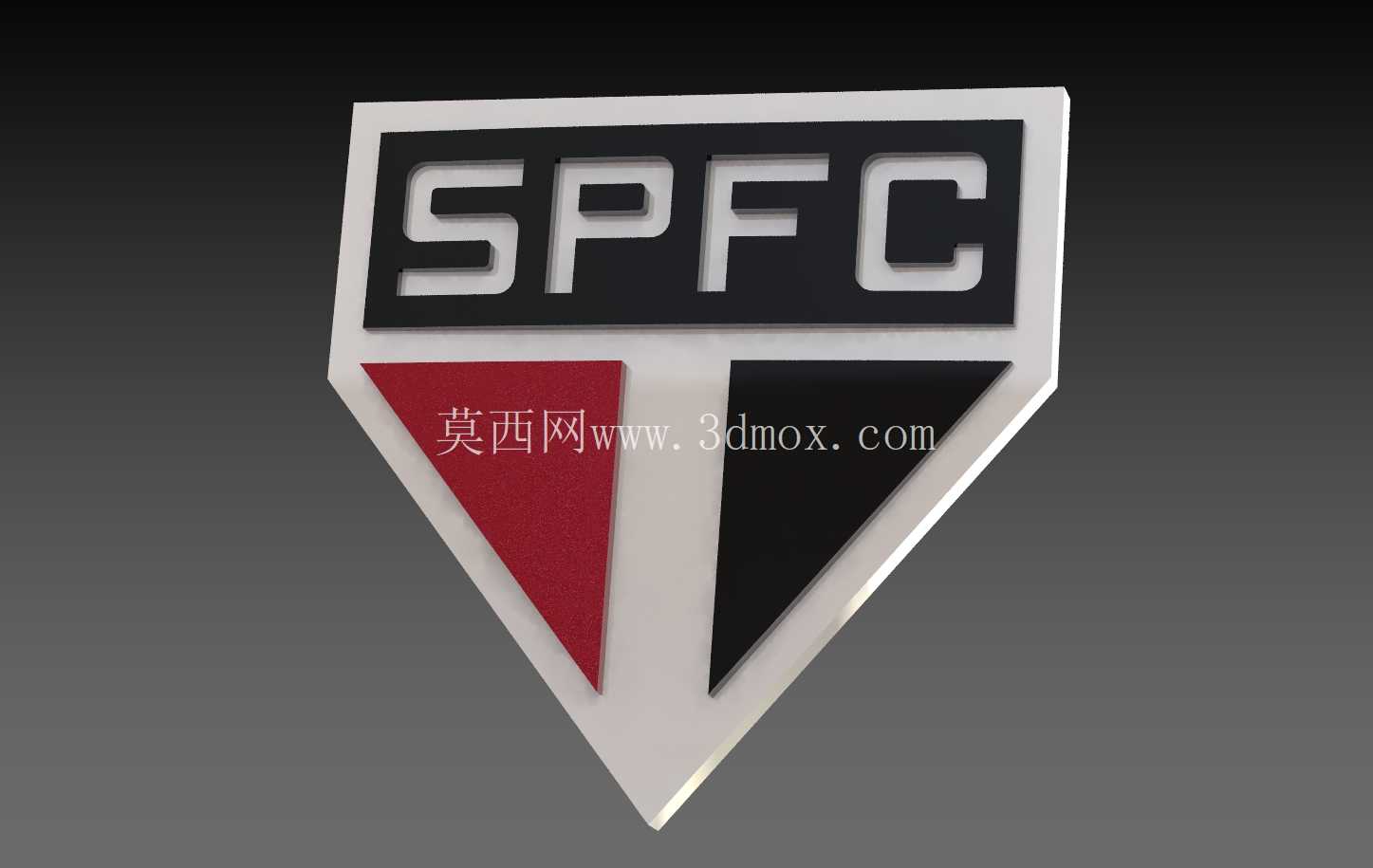

　　本次完成的SPFC标识立体造型，核心围绕品牌视觉符号的实体化落地展开，首先从应用场景来看，这类立体标识可适配体育场馆导视系统、俱乐部周边衍生品开发、线下球迷活动展示装置、品牌联名产品的结构嵌入等多个场景，区别于平面印刷标识，立体结构能在不同光照条件下呈现层次分明的视觉效果，适配多角度观看需求。从设计思路层面，首先还原标识的核心视觉识别要素：上半部分矩形区域内嵌SPFC字母标识，下半部分倒三角区域做左右分色处理，左侧为玫红色块、右侧为黑色块，中间以白色竖条做视觉分割，整体外轮廓采用盾形结构做收边，所有棱角处做微小圆角过渡，避免锐边带来的加工风险与视觉突兀感。结构设计阶段，首先确定整体厚度基准，根据常规展示类标识的安装需求，整体厚度控制在15-25mm区间，可根据实际安装场景做等比例缩放，背面预留平整安装面，可适配背胶粘贴、螺丝锁付、挂装等多种安装方式，安装边界预留3-5mm的冗余空间，避免安装时边缘磕碰损伤。功能特性上，立体造型的分层结构做了等高差处理，字母区域相对盾形基底凸起2mm，色块区域与基底保持齐平，外轮廓包边相对色块区域凸起1mm，形成三层视觉层次，在侧光照射下能形成自然的阴影分界，强化标识的识别度。

　　针对不同加工工艺的适配性，结构设计时所有拔模角度控制在1.5度以上，若采用注塑工艺可直接开模量产，若采用3D打印工艺无需额外添加支撑即可完成打印，若采用金属板材切割焊接工艺，所有拼接缝处做了对齐基准设计，降低焊接后的打磨工作量。外形尺寸方面，常规展示款的整体宽度控制在120mm，整体高度控制在150mm，可根据实际使用场景按比例缩放，最小可缩至20mm宽度用于徽章类周边制作，最大可放大至1200mm宽度用于场馆外墙大型标识安装，缩放过程中所有结构比例保持一致，不会出现视觉变形。

　　细节处理上，字母的字体笔画宽度做了统一校准，所有笔画的最小宽度不小于3mm，避免小尺寸制作时出现笔画断裂的问题，色块区域的分色线做了0.2mm的错位预留，适配喷涂、丝印等表面处理工艺的对位公差，避免分色处出现露白、串色问题。安装结构的设计上，背面除了平整安装面外，针对大型户外安装场景，可在背面预留加强筋结构，提升大尺寸标识的结构强度，降低风阻带来的变形风险，加强筋的高度不超过整体厚度的二分之一，不会影响正面的视觉平整度。针对周边产品的适配，比如钥匙扣、冰箱贴类小尺寸产品，可在顶部或侧边预留挂孔结构，挂孔直径根据常用配件尺寸设置为3mm或5mm，挂孔边缘做圆角处理，避免应力集中导致的断裂问题。

　　从结构工程师的视角来看，这类标识类立体造型的设计核心是在保证视觉还原度的前提下，尽可能降低加工难度与安装复杂度，所有结构参数的设置都围绕实际加工、安装、使用全流程的需求展开，没有多余的装饰性结构，每一处高差、每一个圆角、每一处预留结构都对应实际使用场景的具体需求，比如边缘的微小圆角，既不会破坏标识原有的硬朗视觉风格，又能避免加工、运输、安装过程中锐边划伤人员，同时减少边角磕碰掉漆的概率。分层结构的高差设置，既保证了视觉层次，又不会因为高差过大导致积灰、清洁困难的问题，日常维护时用软布即可直接擦拭表面，不会出现清洁死角。针对户外使用场景，结构设计时所有拼接处都做了无缝处理预留，表面做平整化设计，避免雨水积存导致的表面腐蚀问题，适配户外长期使用的耐候性需求。
