手摇式松针夹持挤压工装结构

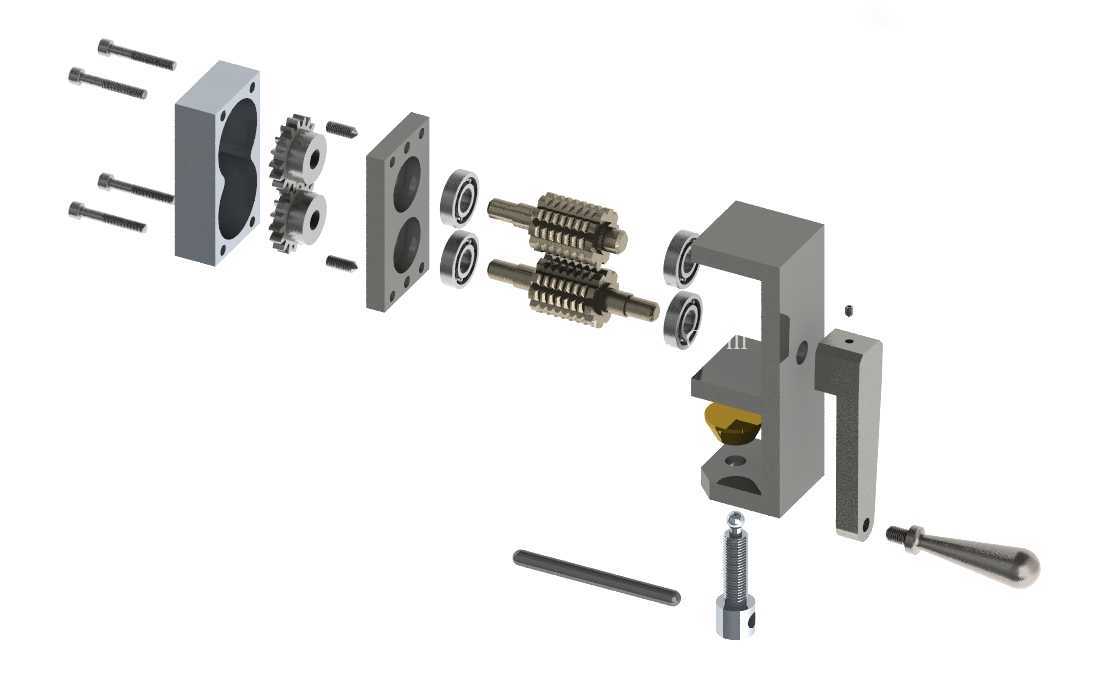

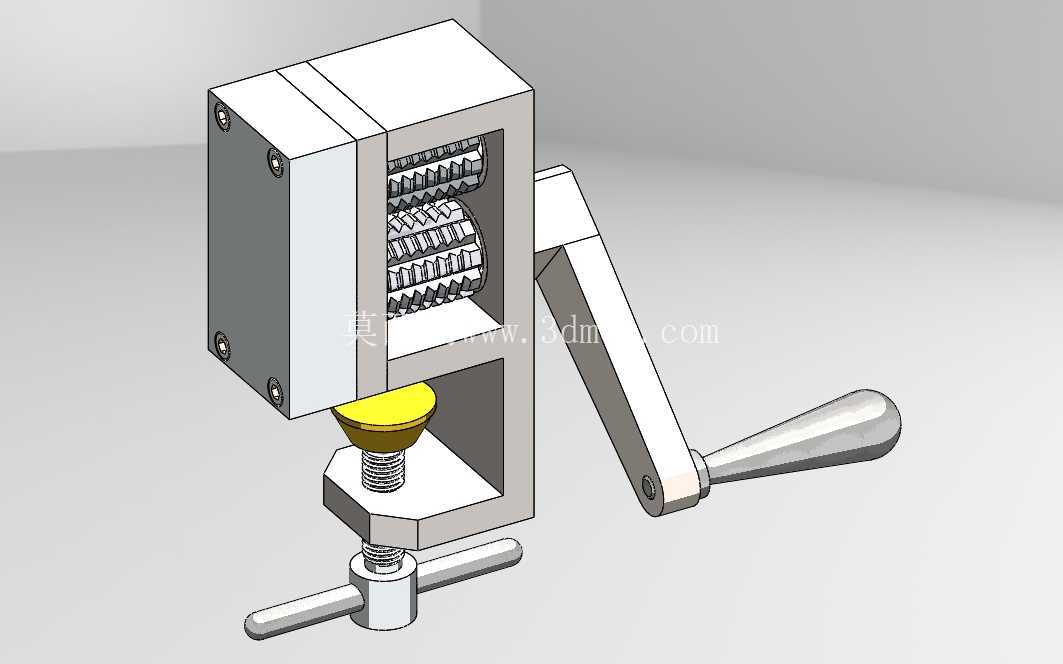

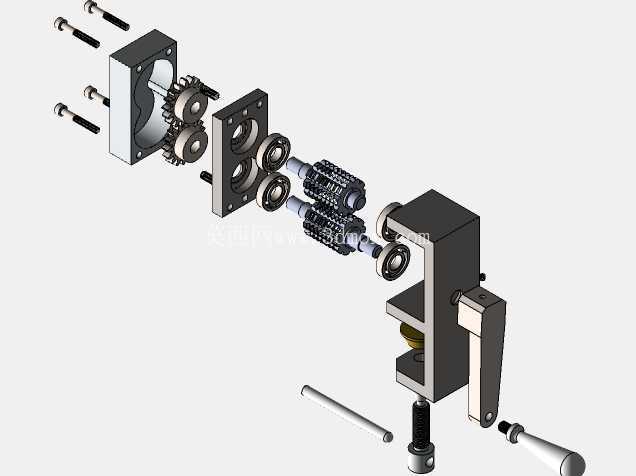

　　该结构面向小型物料夹持、松针类细碎材料压实以及手工教学加工场景设计，整体由立式框架、手摇齿轮齿条传动组件、下部螺杆压紧机构、可调压头和承托工位组成。设备在实际使用中，操作者通过侧向摇柄输入扭矩，齿轮带动齿条完成上部落料或挤压通道内的啮合动作，使进入框体内部的松散物料被连续卷入、压合；下方T形螺杆手柄则用于升降底部承托块，改变压头与工件之间的间隙，从而适应不同厚度、不同装填量的加工需求。

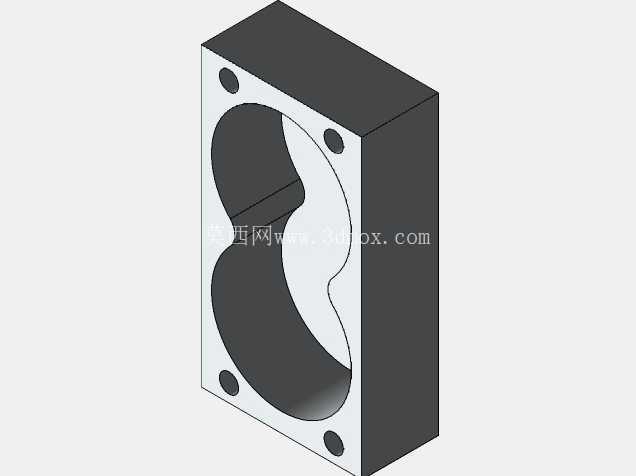

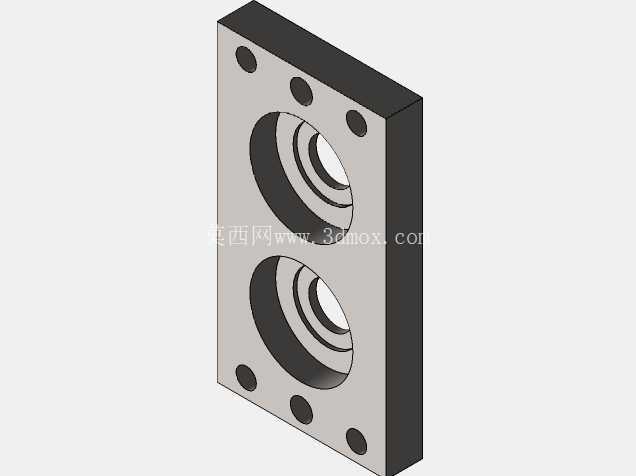

　　从布置方式看，主体采用C形开口框架，左侧通过侧板与多颗紧固件封闭，内部预留齿轮轴、齿条导向和维护空间。这种结构在小批量实验、教学实训、草本物料处理和轻型压合作业中较为实用，既不需要外接动力，也能依靠机械增力获得稳定夹持力。框架开口朝向操作者，物料放入、观察和清理都比较直接；底部螺杆轴线与上部压头同轴布置，压紧力沿竖直方向传递，可减少偏载对框架焊缝或螺栓连接的影响。

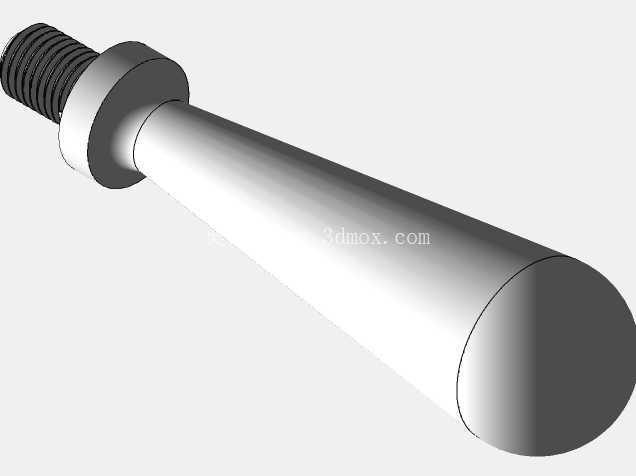

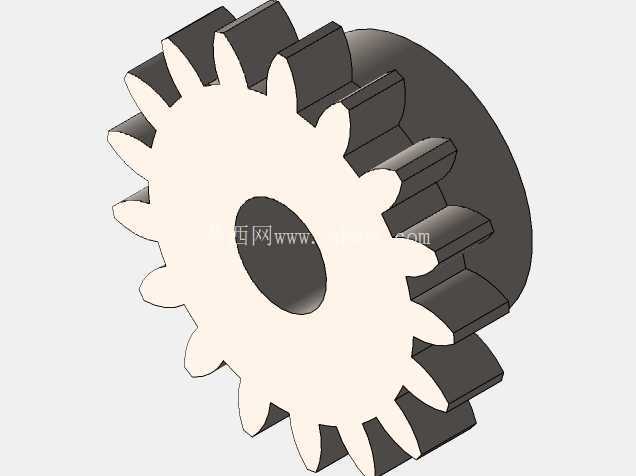

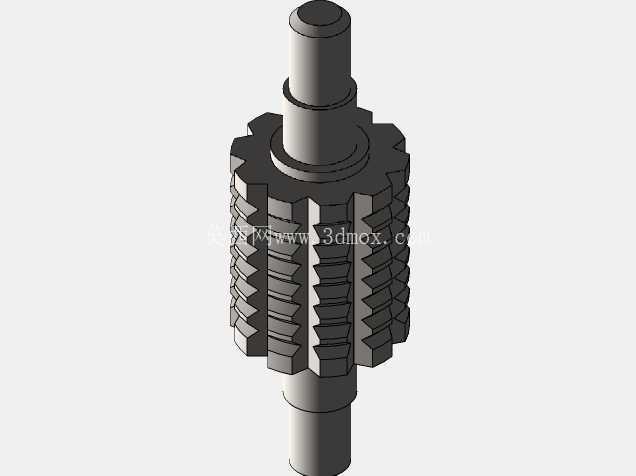

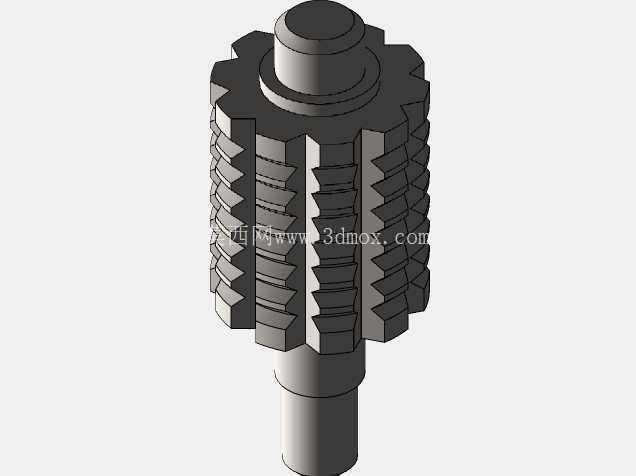

　　传动部分的设计重点在于摇柄、齿轮轴和齿条之间的运动匹配。摇柄采用长力臂形式，末端为圆滑握把，手动旋转时握持舒适，输入较小力即可在齿轮端形成足够扭矩。齿轮与齿条安装在框体内部，齿条沿竖直方向往复运动，外侧设置导向面约束侧向位移，避免啮合过程中出现卡滞。齿轮齿形按常规直齿传动思路建模，齿顶、齿根和轴向宽度均保留完整实体，便于后续在工程图中检查啮合侧隙、轴孔配合以及润滑空间。

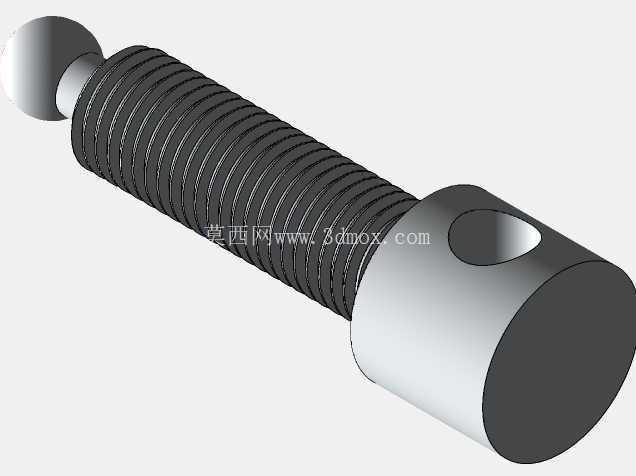

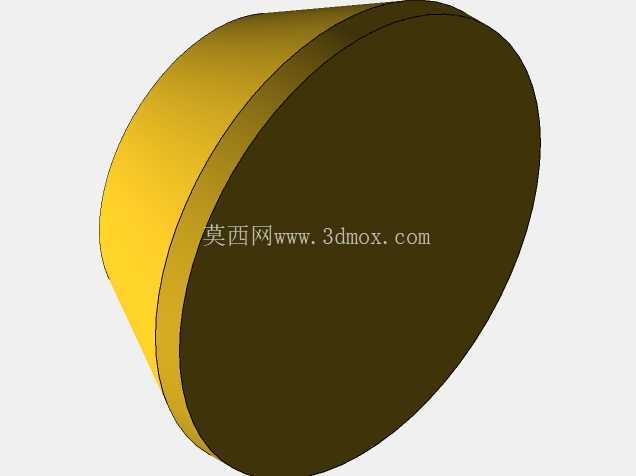

　　下部压紧机构由梯形螺纹螺杆、T形手柄、承托块和锥形过渡压头组成。螺杆承担主要轴向载荷，螺纹段在旋合过程中实现慢速进给，适合需要精细调节压紧高度的工序。T形手柄横向穿过螺杆下端，操作者可双手施力，在最终压紧阶段获得更大扭矩。承托块上方设置黄色锥形压头，锥面用于将压力集中到较小区域，同时对松散物料起到聚拢作用；压头与螺杆之间保留装配关系，可根据磨损情况单独更换，不必整体报废下部机构。

　　外形边界方面，模型最高区域集中在立式框体和摇柄回转范围，摇柄旋转时会向框架右侧伸出，因此设备布置时不能仅按箱体投影计算占地，还应在右侧预留手柄转动空间。底部T形手柄在水平面内旋转，操作区前方也需要留出手部活动距离。框架背部可贴近工作台挡板或墙面放置，但左侧侧板紧固件应保留拆装空间，方便检修齿轮轴和侧板连接。竖直方向上，上部框体、齿条行程和下部螺杆升降共同决定设备开口高度，设计工位时应保证物料放入后不会与齿条下端、压头和框架横梁发生干涉。

　　结构建模时需要重点关注几处配合关系：齿轮轴与侧板孔位应保持同轴，两侧支承孔中心距偏差过大会造成齿轮转动阻力增大；齿条导向面与齿条背面需保留合理滑动间隙，间隙过小会因加工误差卡死，过大则会导致啮合冲击；螺杆与底座螺母段应保证螺纹轴线垂直于承托面，否则升降时承托块会产生倾斜；压头与承托块之间建议设置定位止口，使重复装拆后仍能恢复同轴状态。

　　在工艺实现上，框架可采用板材切割后焊接或螺栓拼装，侧板外露紧固件有利于后期维护；齿轮、齿条和螺杆属于受力件，应根据实际载荷选择具有足够强度和耐磨性的材料；摇柄与轴端可通过销钉或扁位连接，防止手动加载时相对转动。对于教学加工场景，该装置还可用于展示齿轮齿条传动、螺纹增力、夹具受力路径和手动机构人机操作空间等内容，结构虽小，但包含了夹持设备中常见的传动、导向、承压和调节要素。
