带驱动电机的通用碎纸机结构设计

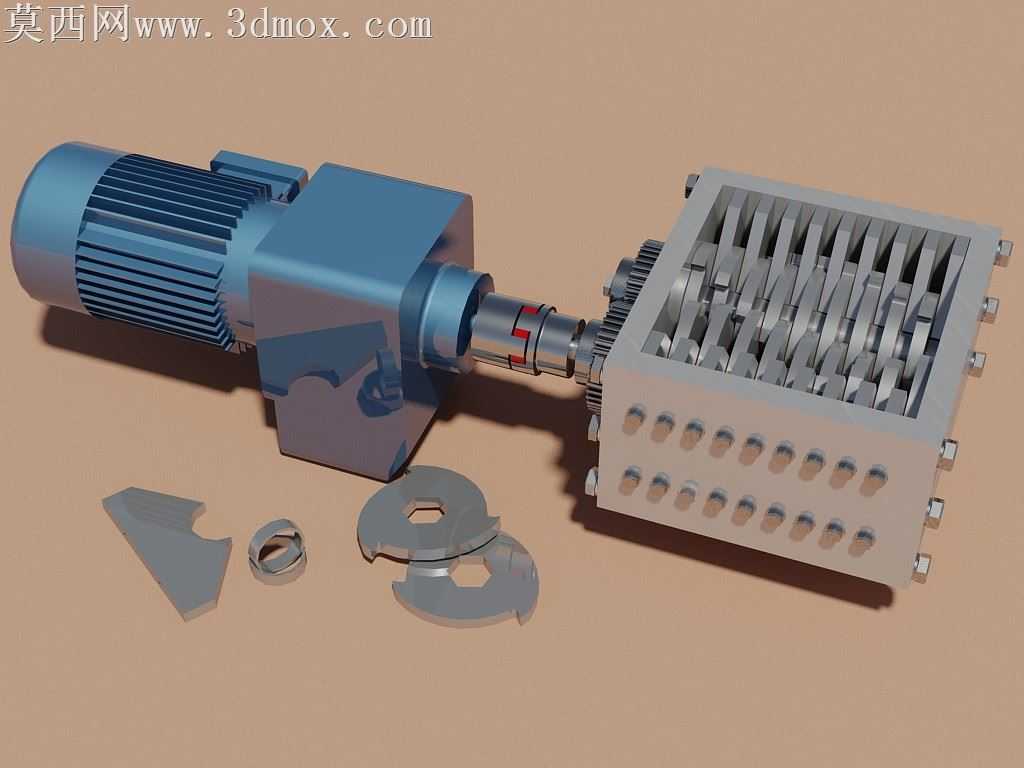

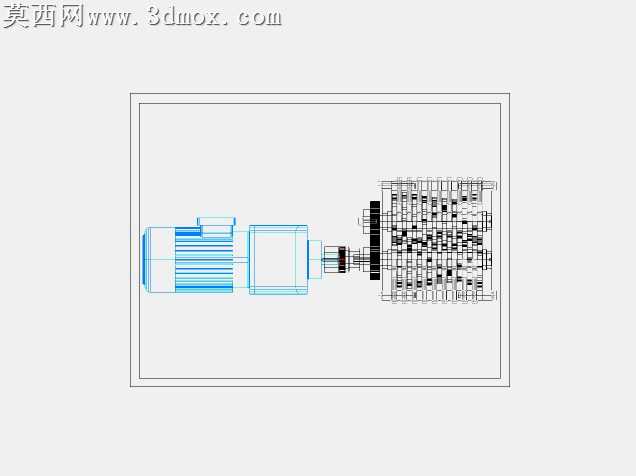

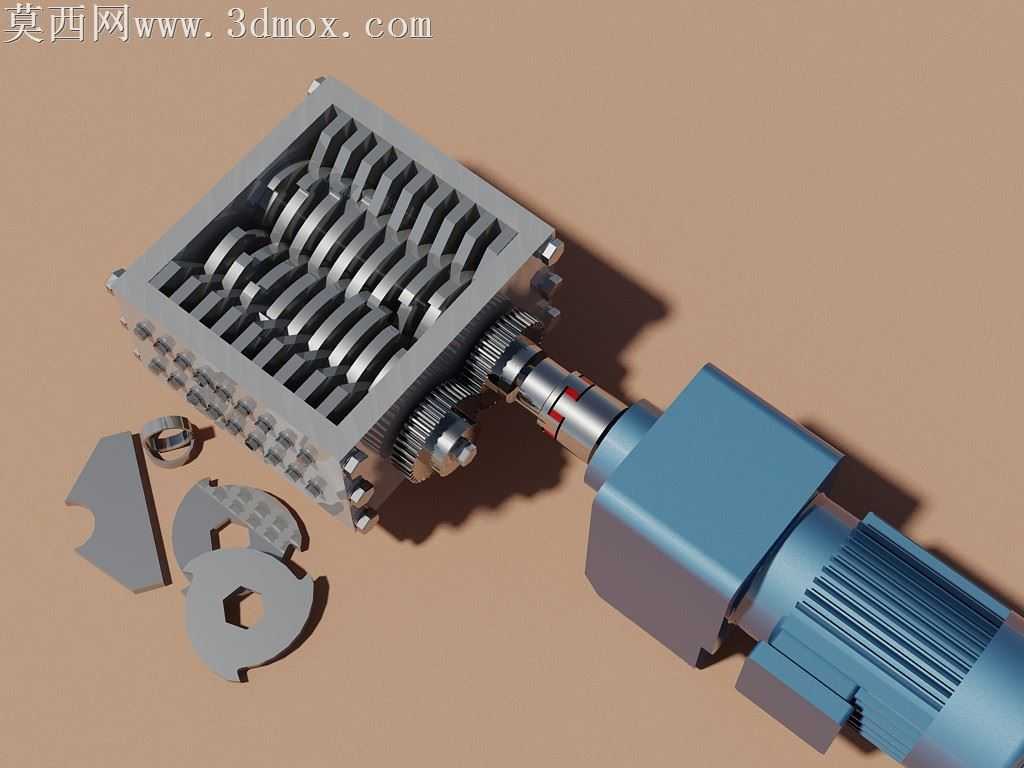

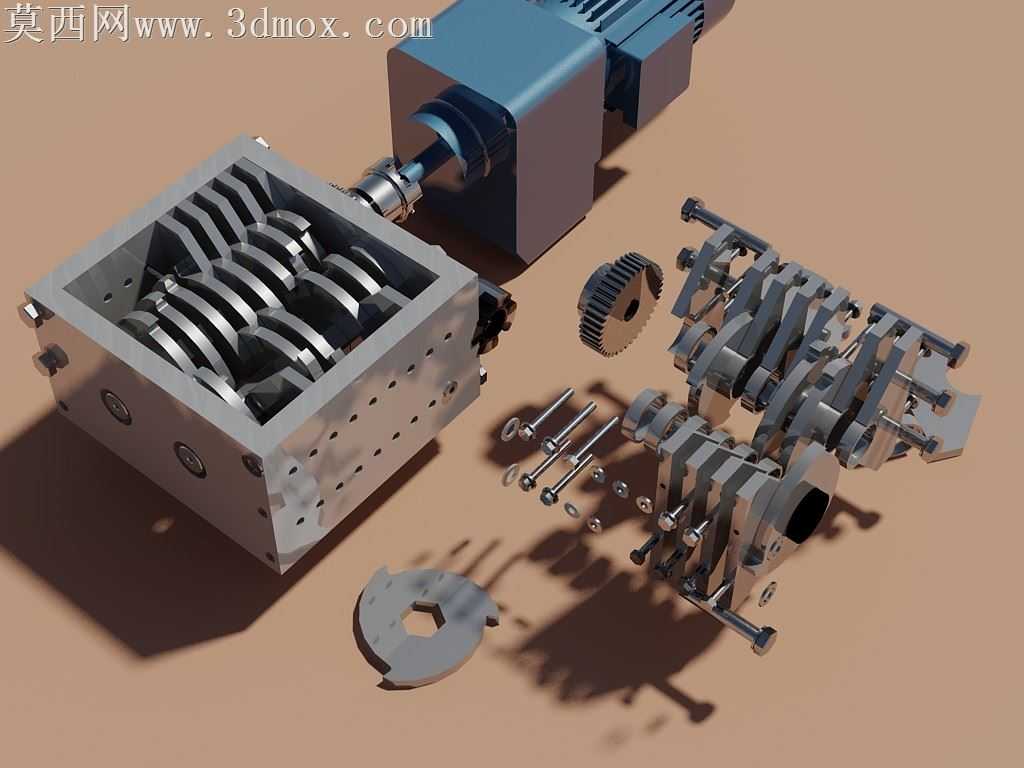

本作品为通用碎纸机的三维结构设计，整体采用模块化建模思路完成全零件的参数化构建，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一个零件的尺寸基准、装配约束都做了精准定义，确保整体结构可直接用于后续的工程图导出与原型制作参考。模型核心的破碎腔部分采用平行双轴辊式结构，每根刀轴上排布了多组交错的异形破碎刀片，刀片刃口做了斜向切角设计，建模时通过阵列与角度约束实现刀片的等距错位排布，保证进纸过程中可以对纸张形成多点交错剪切，避免纸张卡滞；刀轴两端通过轴承位与腔体侧壁定位，腔体外侧设计了齿轮传动组，两个啮合的传动齿轮分别与两根刀轴同轴装配，建模时精准还原了齿轮的模数、齿形参数与啮合侧隙，保证动力传递过程中两根刀轴可以同步反向转动，实现对物料的咬合牵引。传动组末端通过联轴器与驱动电机相连，联轴器部分做了缓冲结构设计，建模时还原了轴套、定位销、紧固螺栓的细节结构，可清晰展示动力从电机输出到刀轴转动的完整传动路径。渲染阶段采用写实材质表现，破碎腔体与刀片、齿轮等金属零件赋予了磨砂金属材质，调整了金属粗糙度与反射参数，还原机加工金属零件的哑光金属质感；驱动电机外壳赋予了工业蓝的烤漆材质，添加了细微的颗粒质感模拟真实电机外壳的漆面效果；地面采用浅棕色哑光材质，通过三点布光打造柔和的阴影效果，突出整体结构的立体感与零件层次，同时在腔体旁放置了拆解状态的单片刀片模型，直观展示刀片的外形结构与刃口设计。整体设计围绕小型碎纸设备的快速原型开发需求，所有结构均做了简化优化，去除了不必要的外壳装饰件，完整保留核心功能结构，可清晰展示碎纸机从动力输入到物料破碎的全部工作原理，结构设计紧凑，传动路径清晰，零件之间无干涉，可作为小型破碎设备设计的参考原型。
