电厂燃煤锅炉双辊碎渣机结构设计

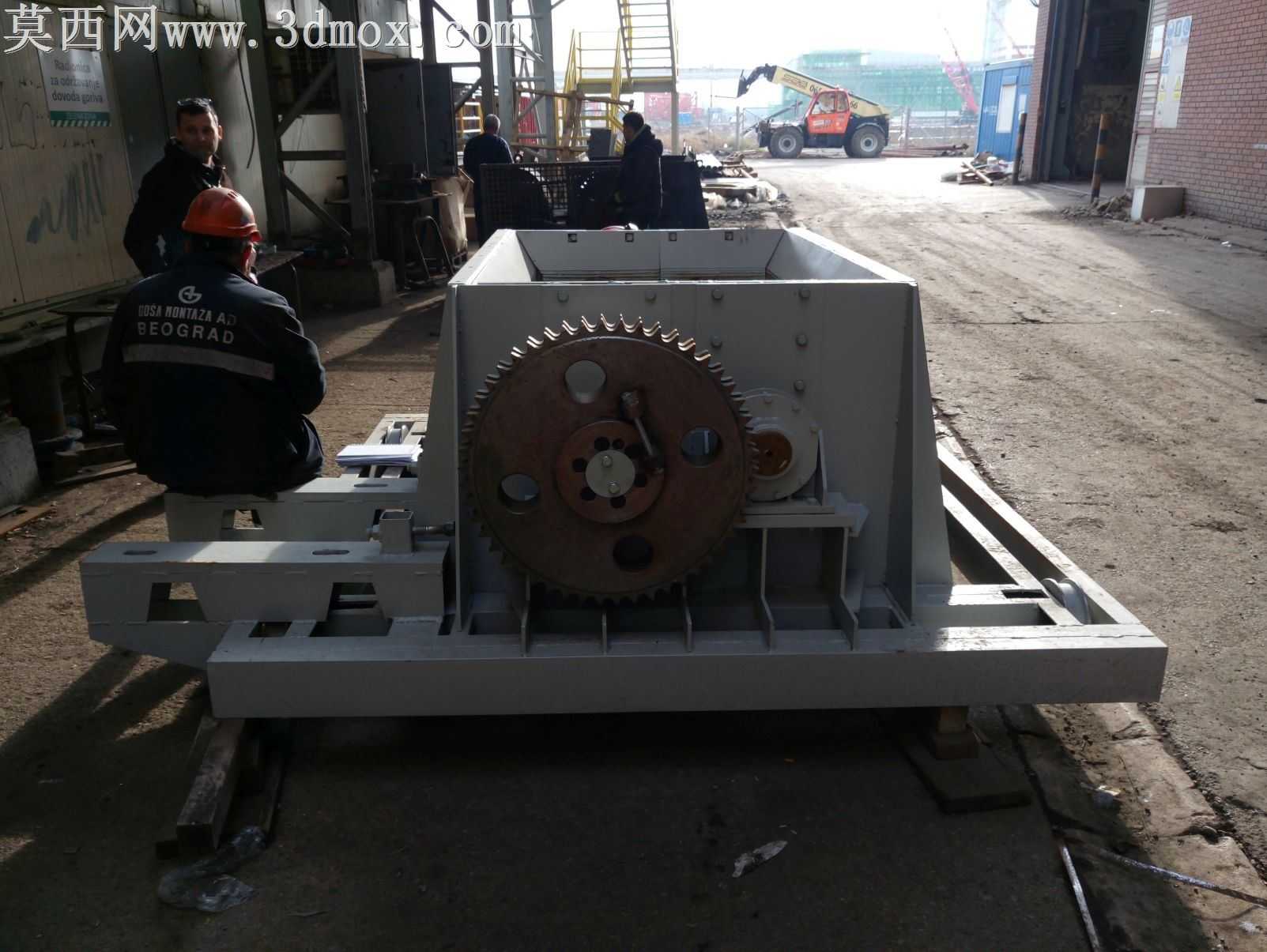

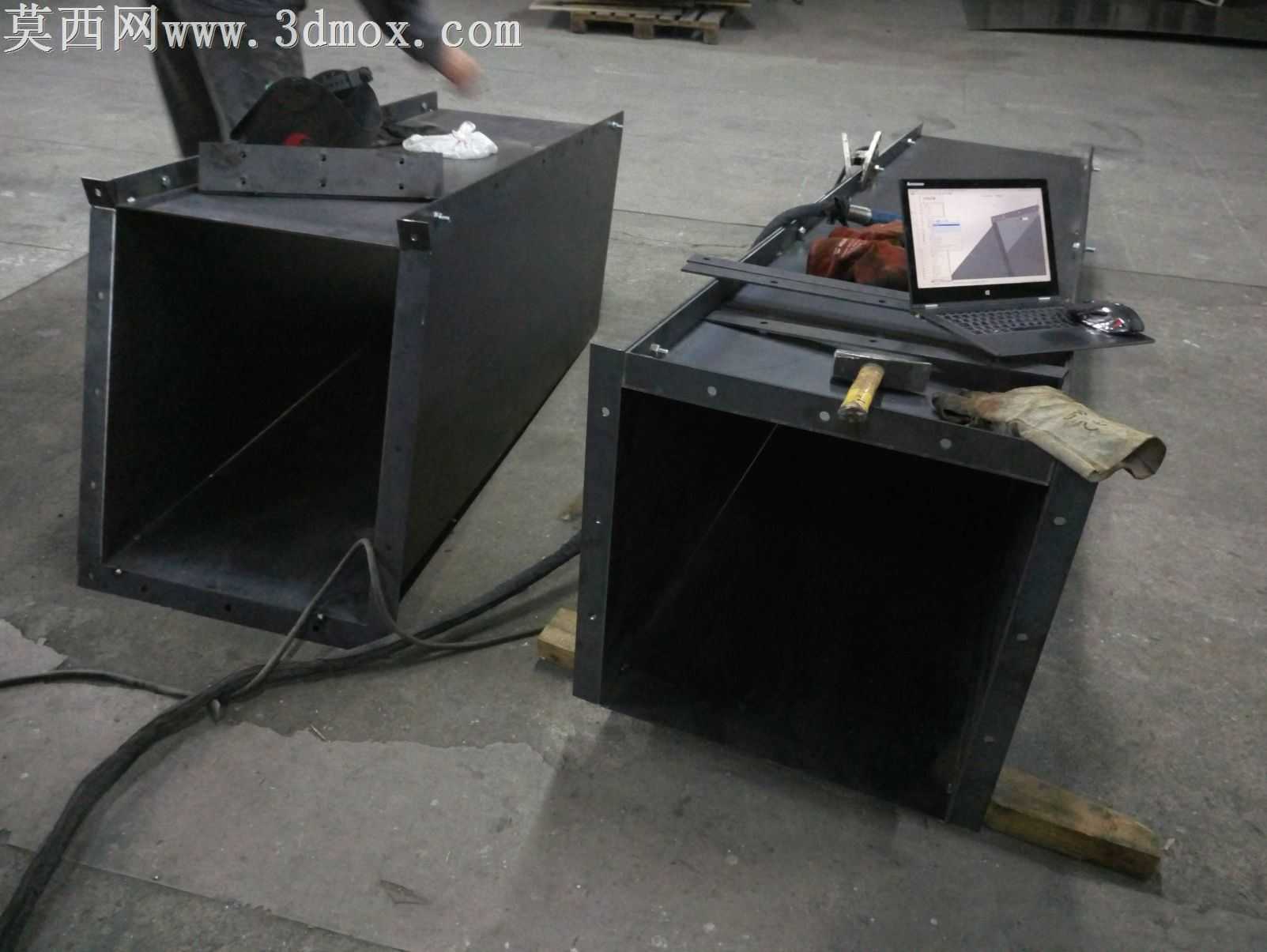

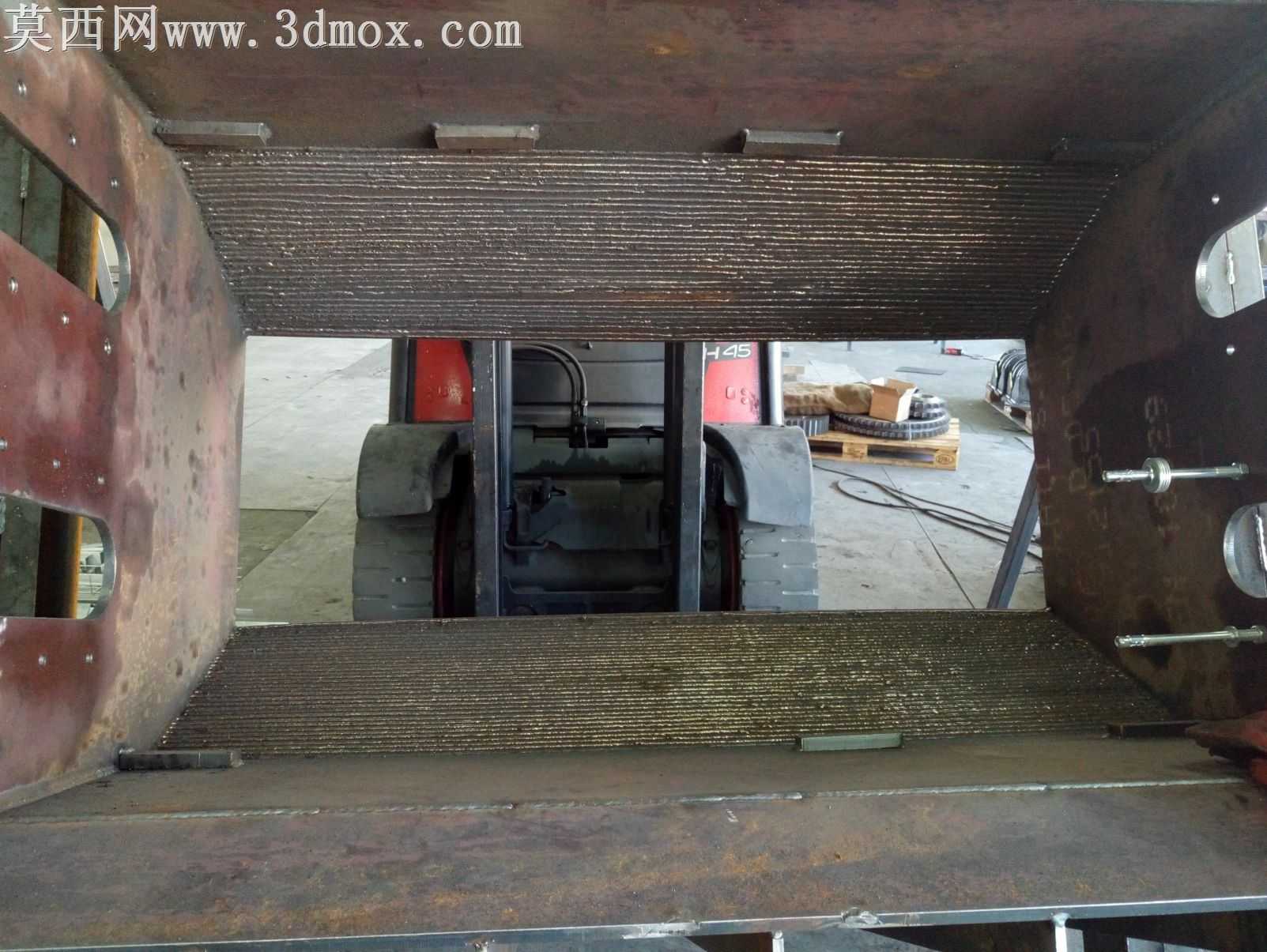

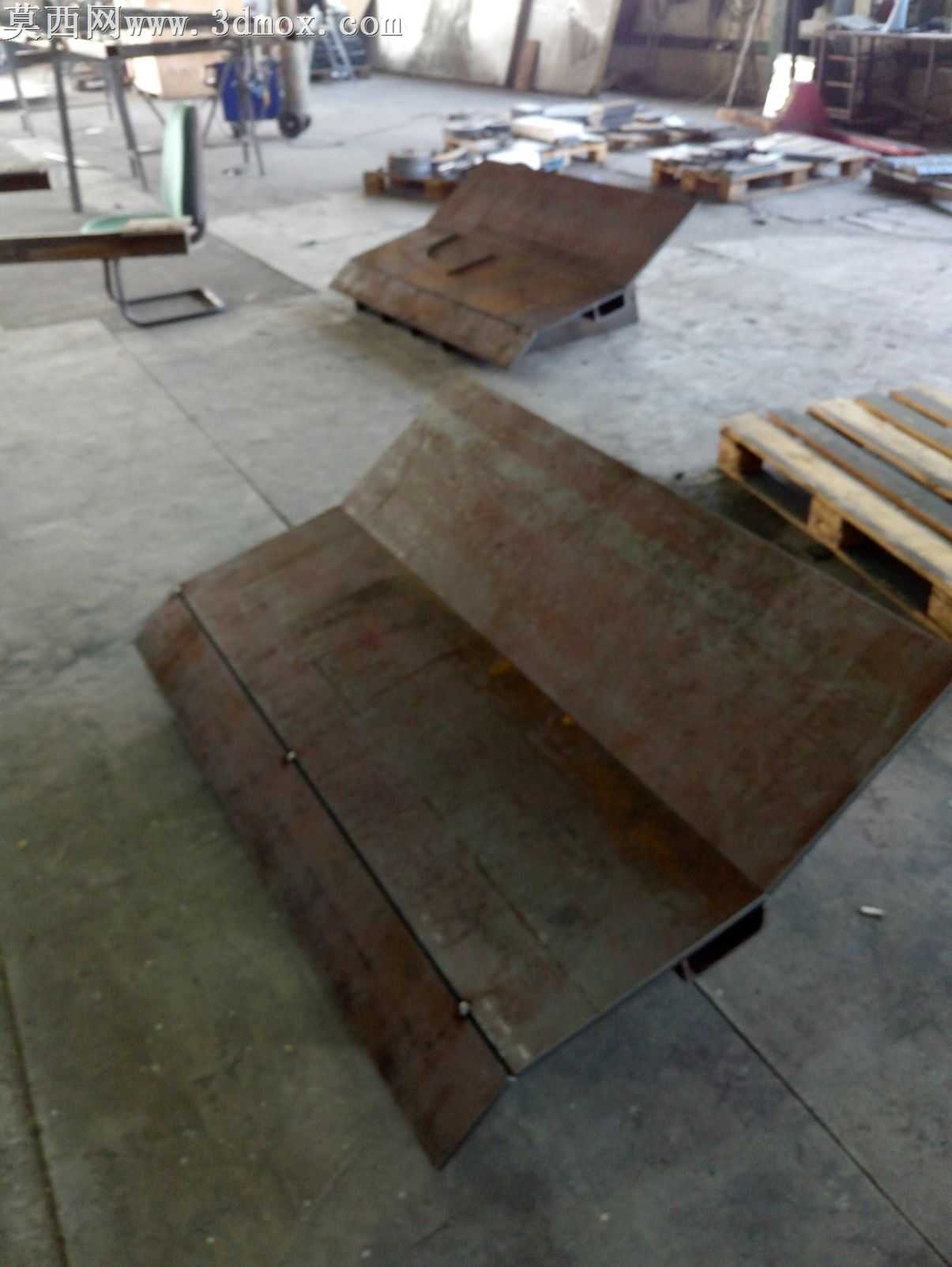

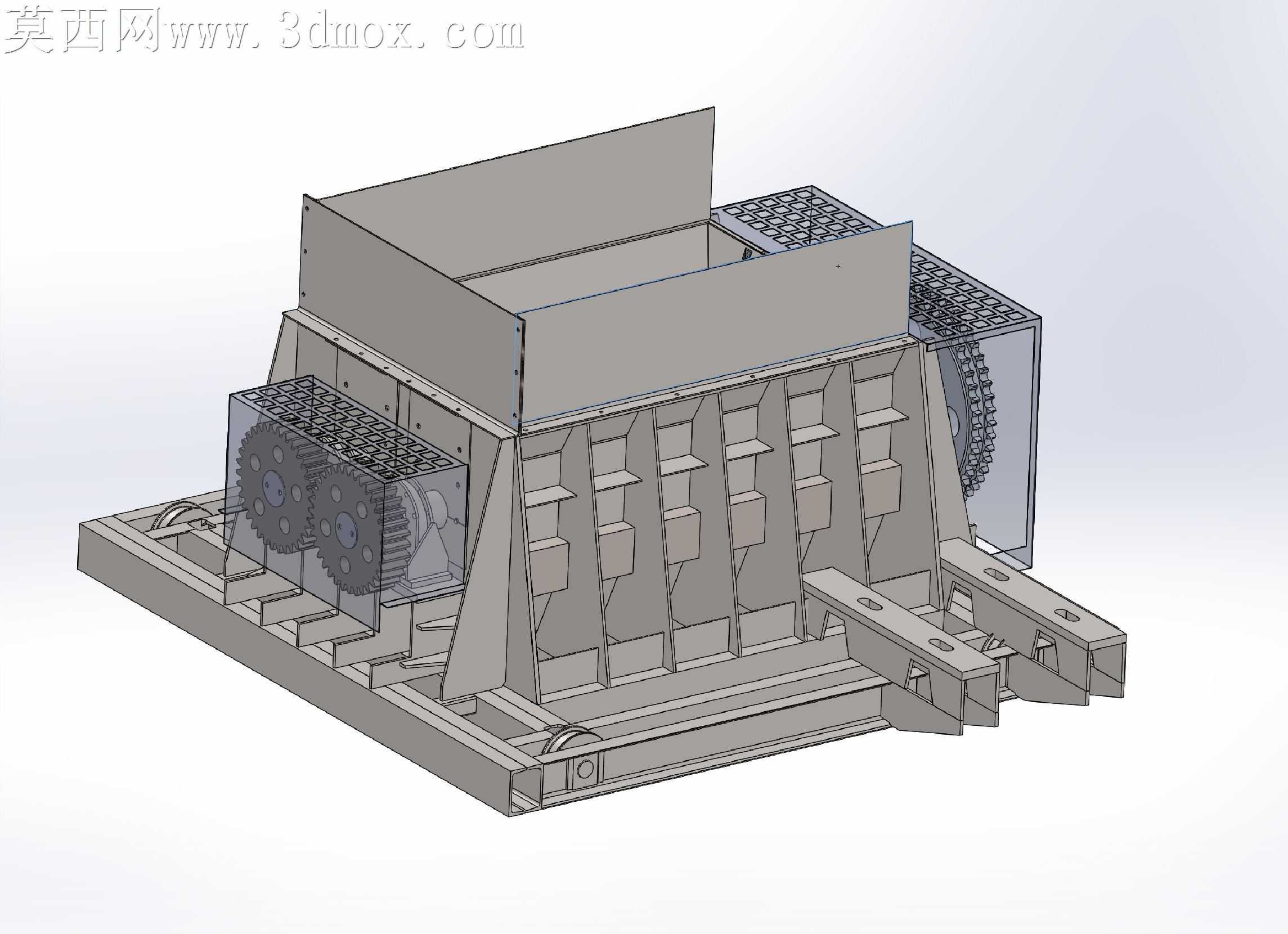

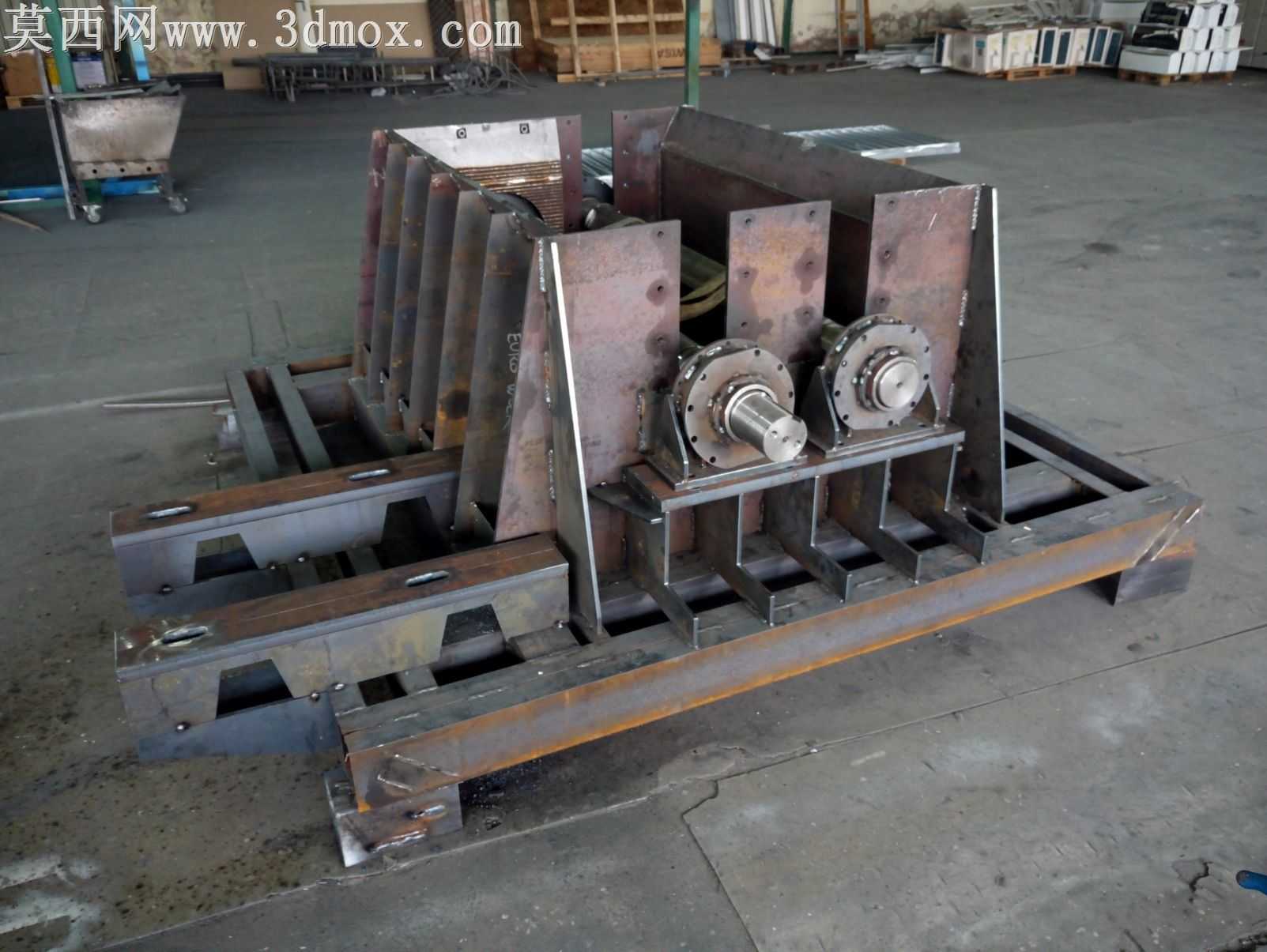

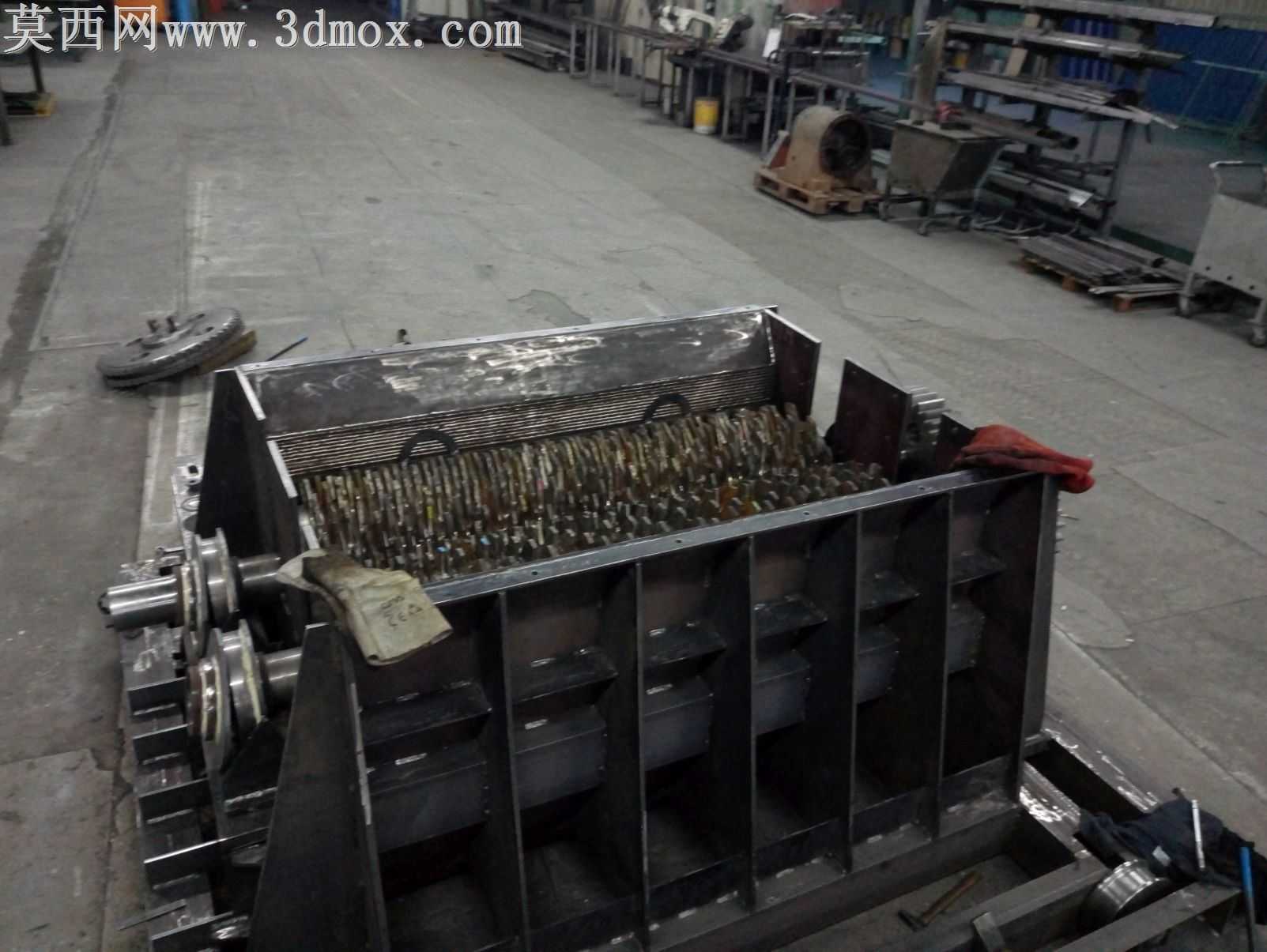

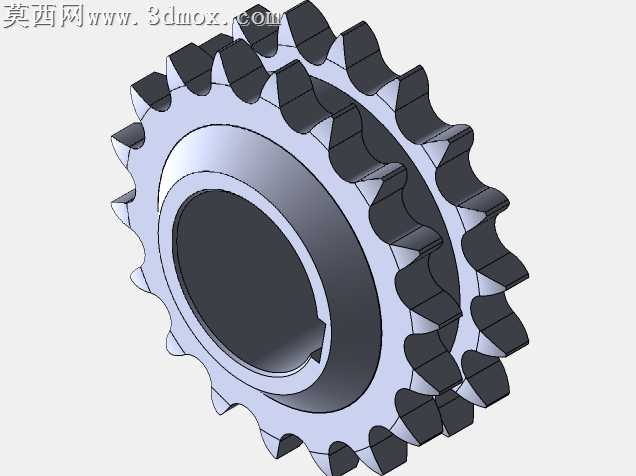

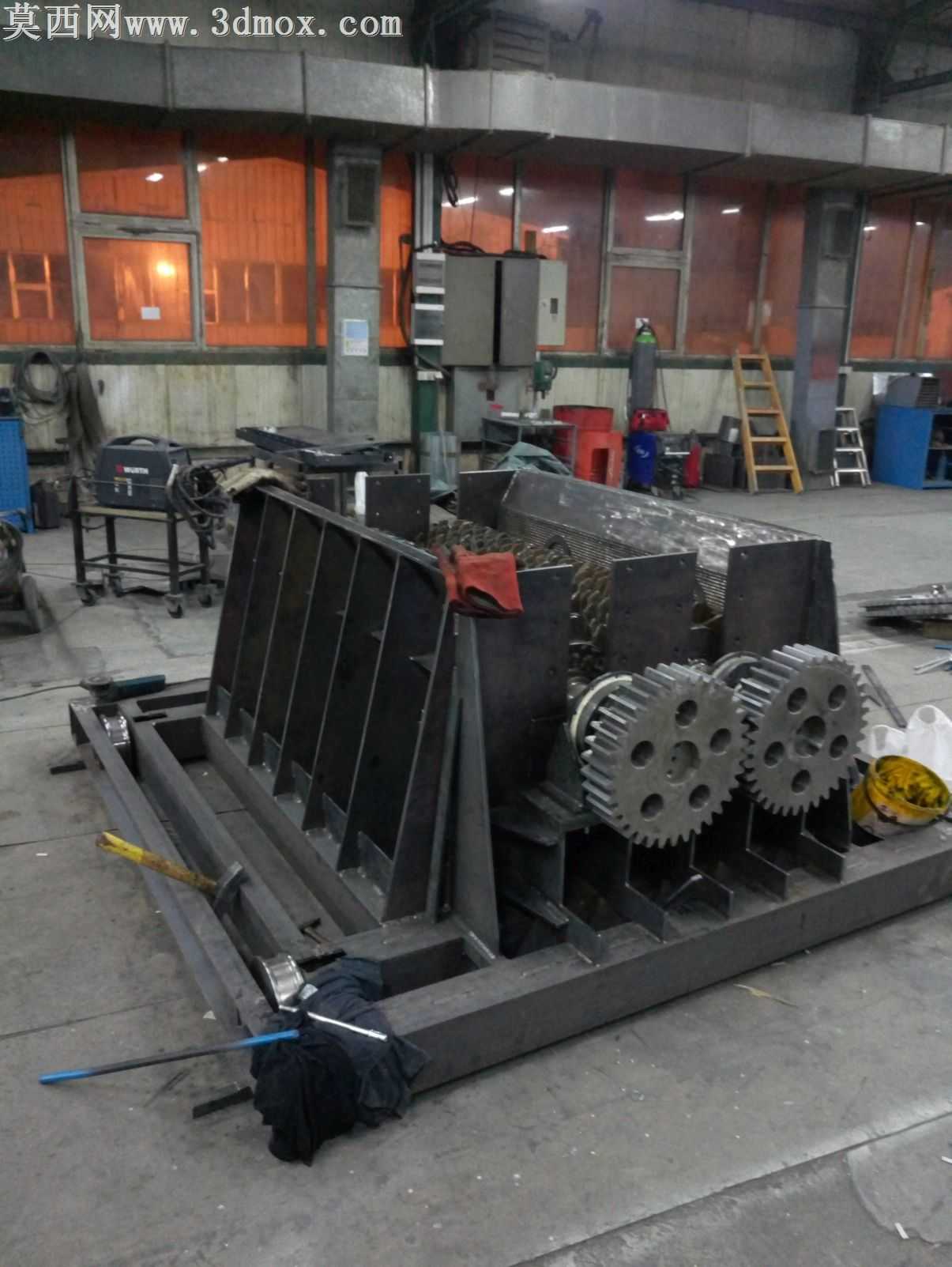

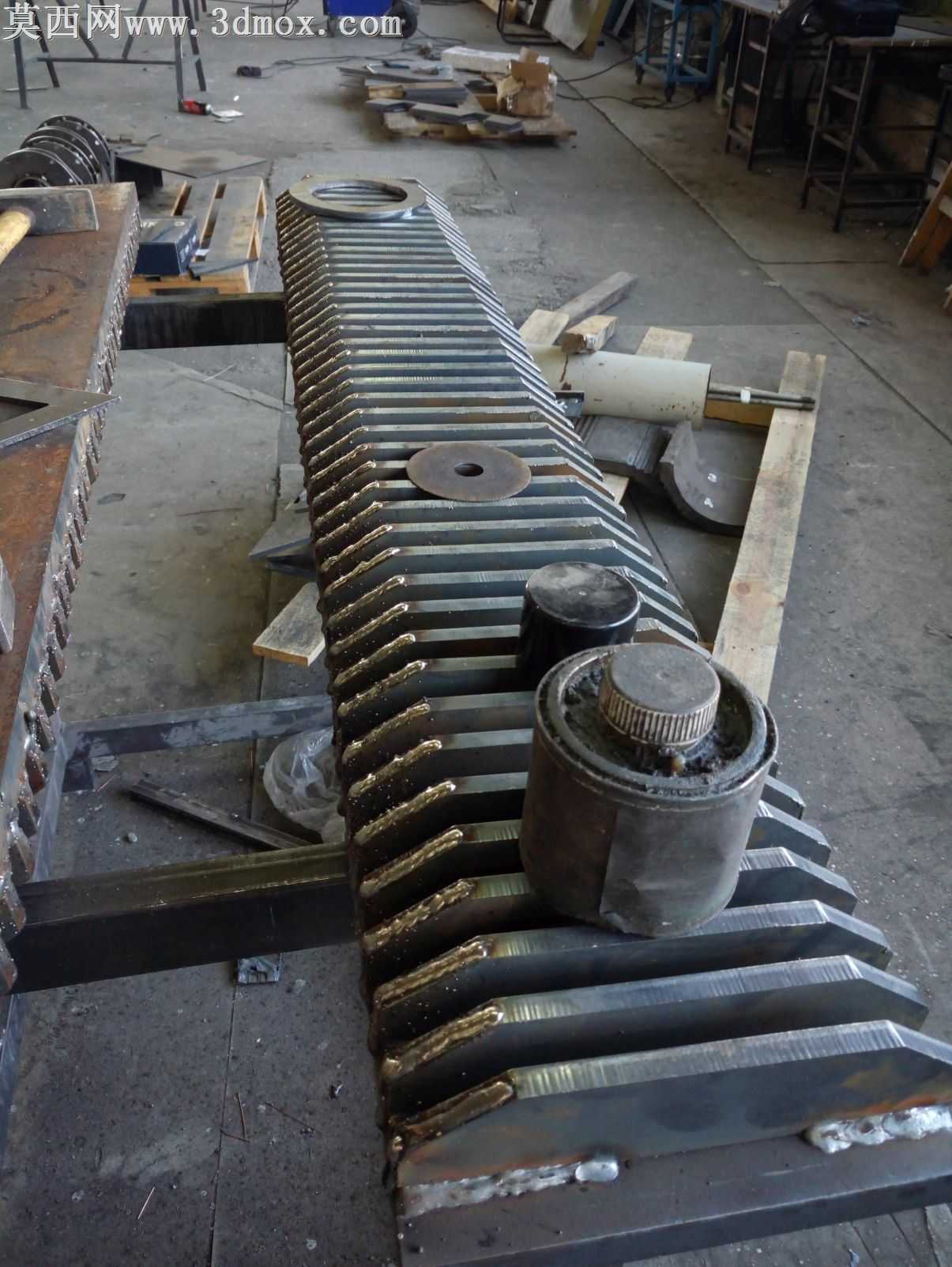

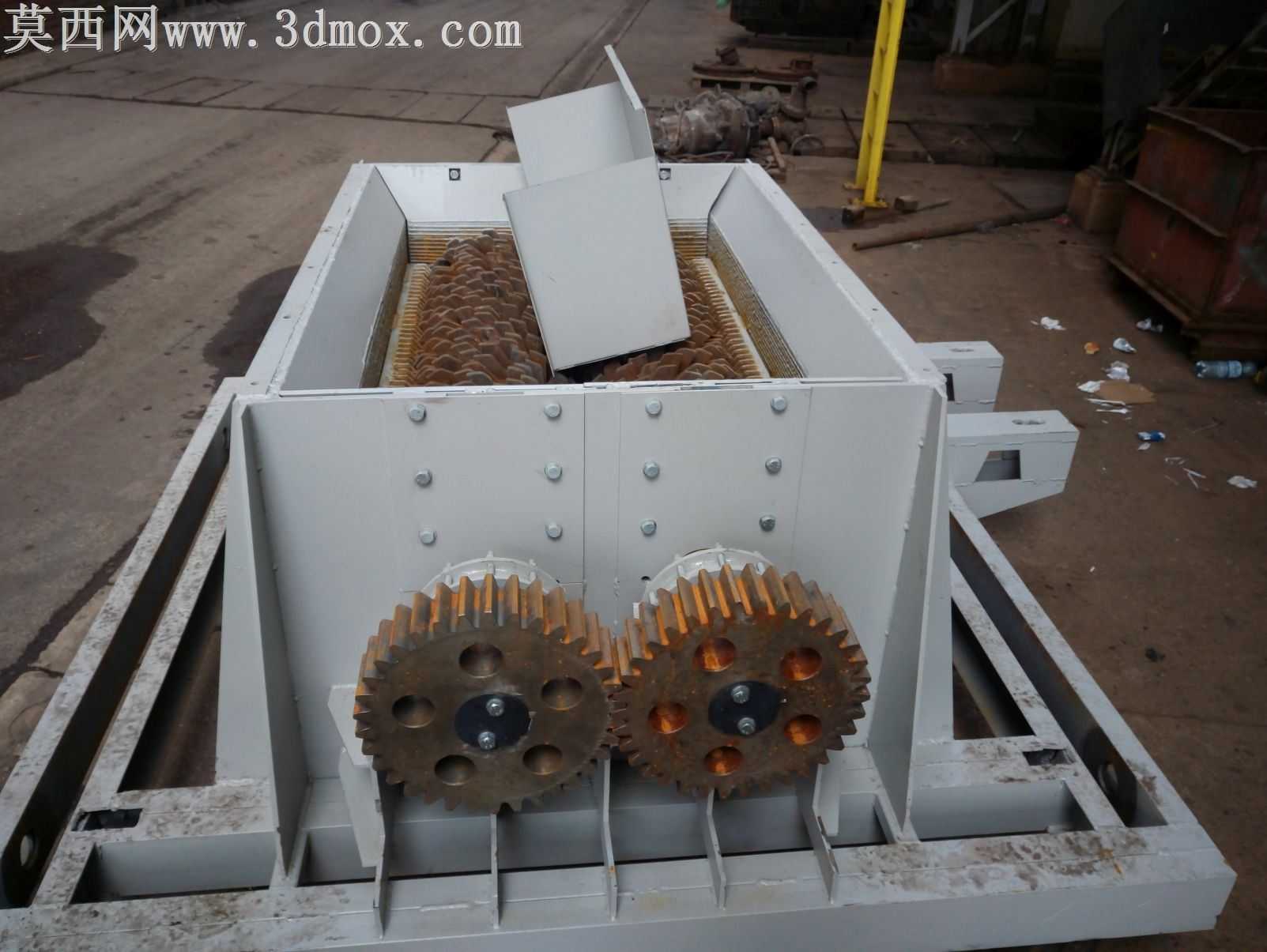

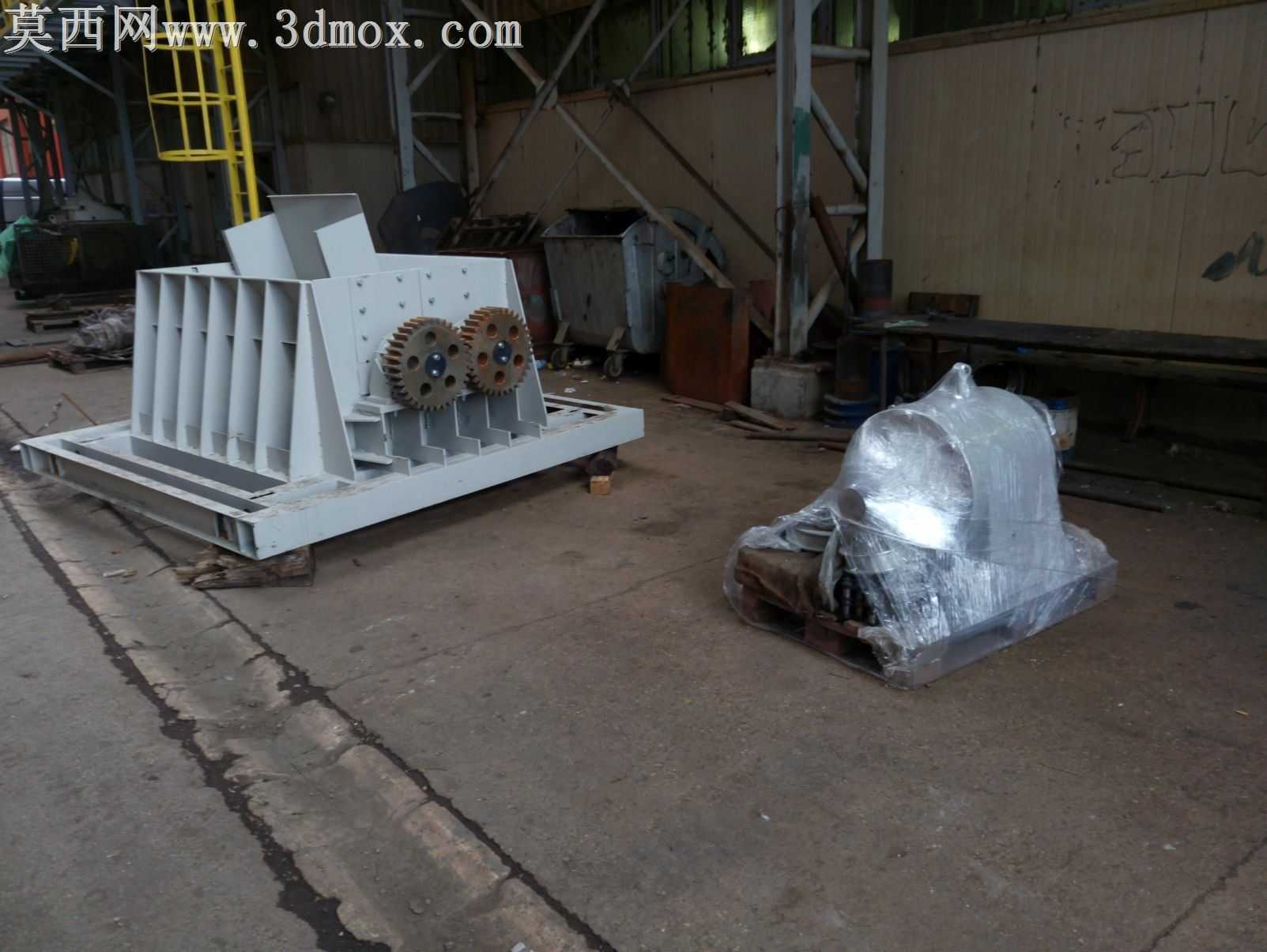

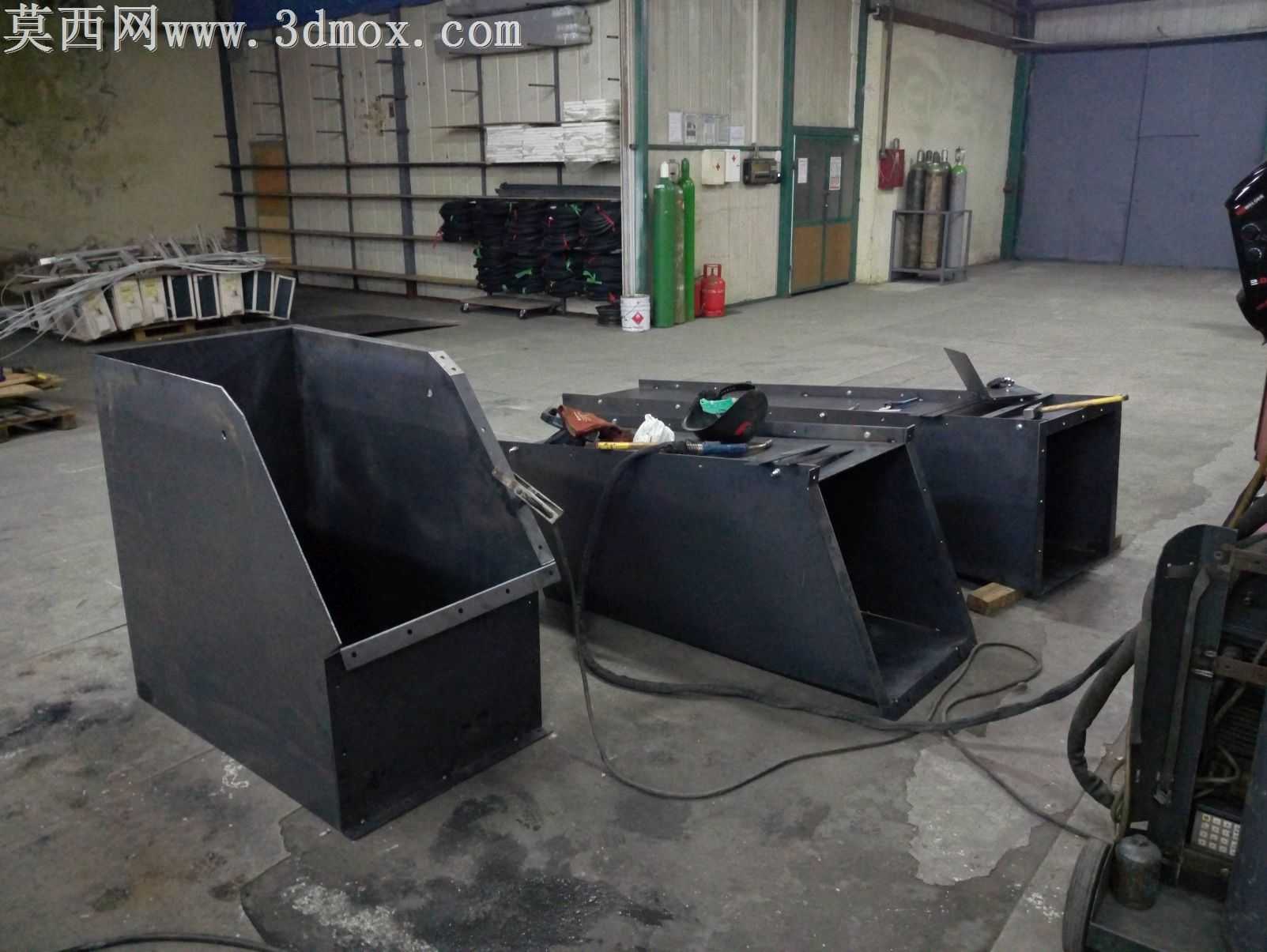

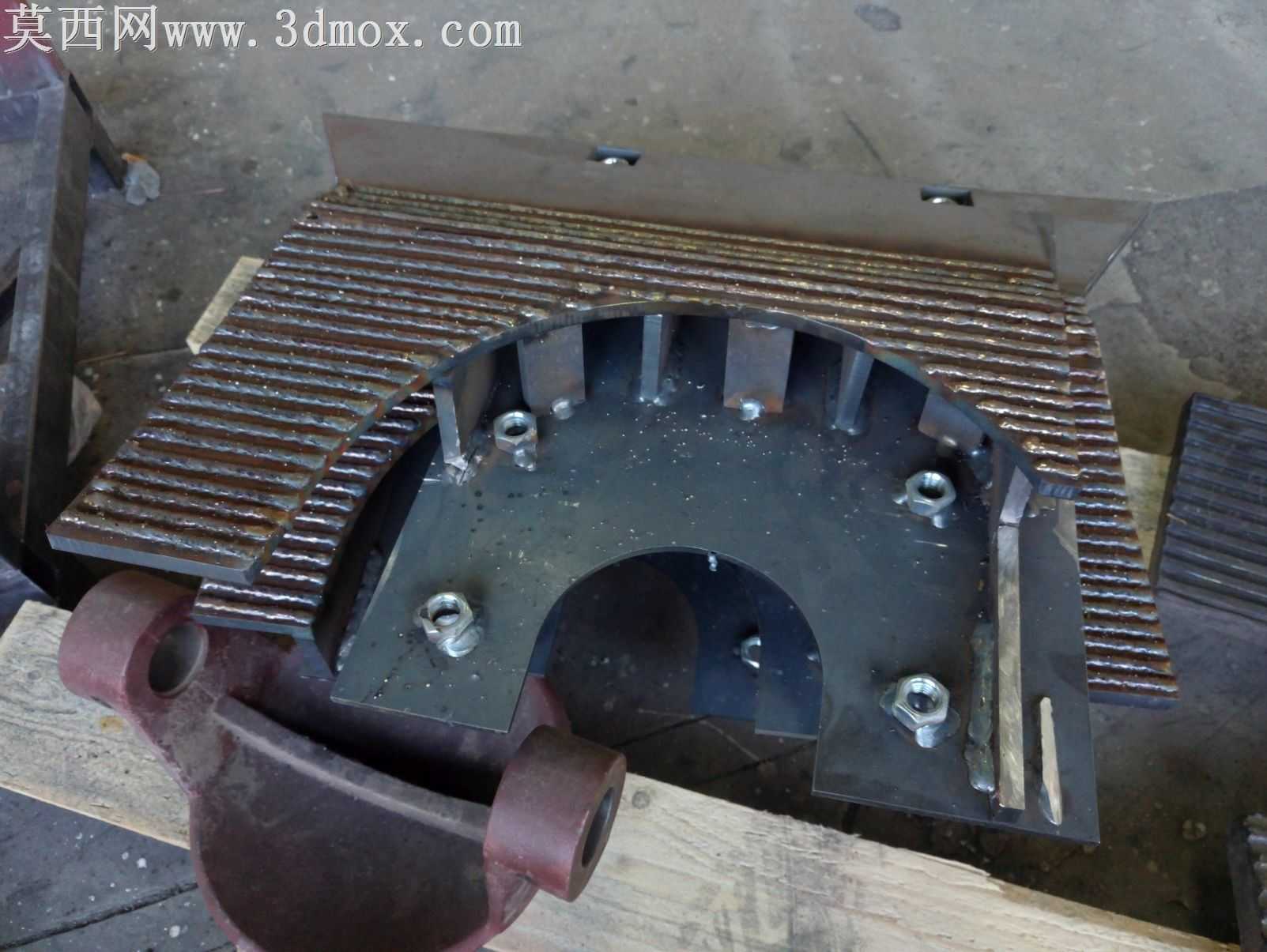

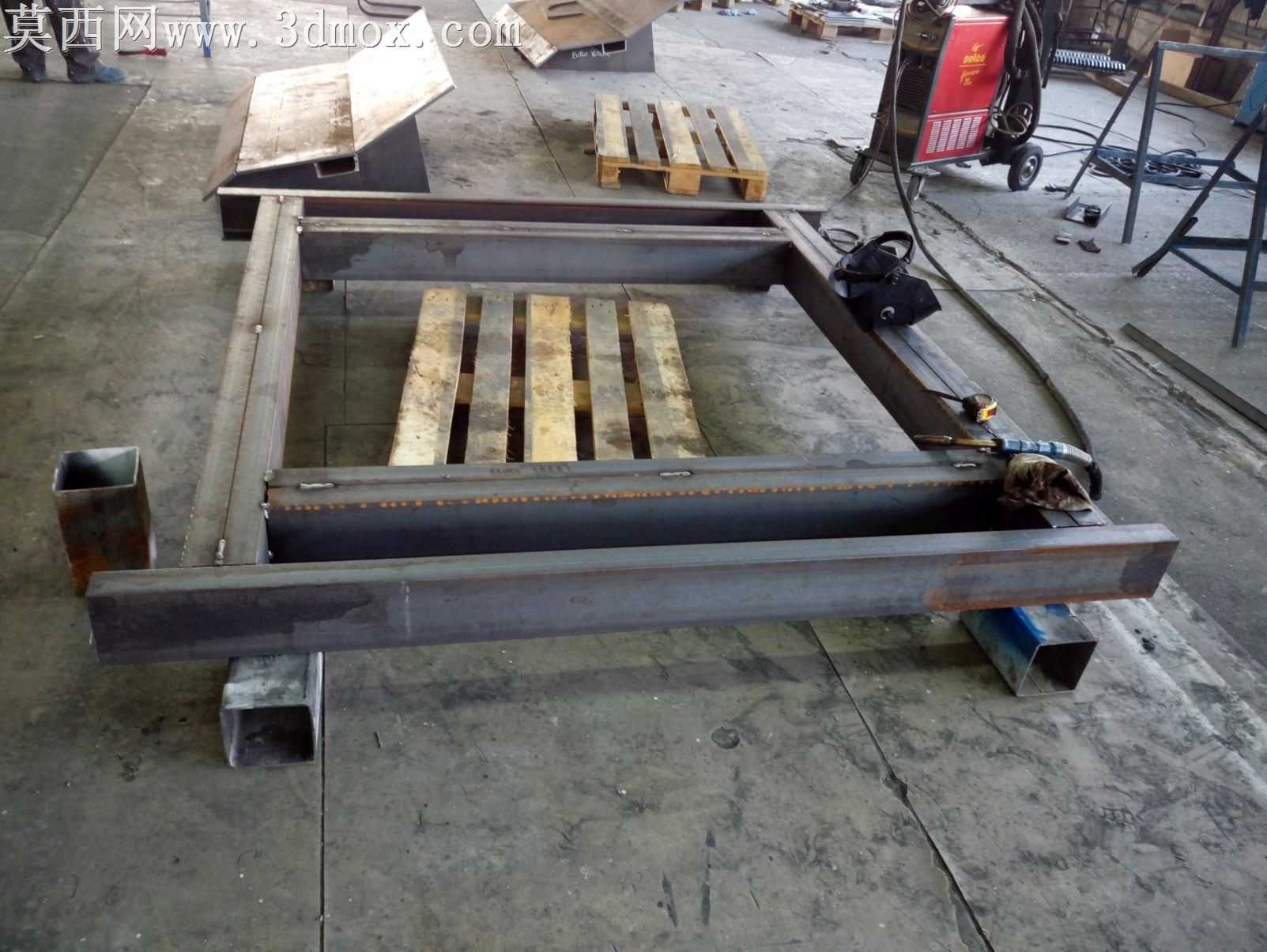

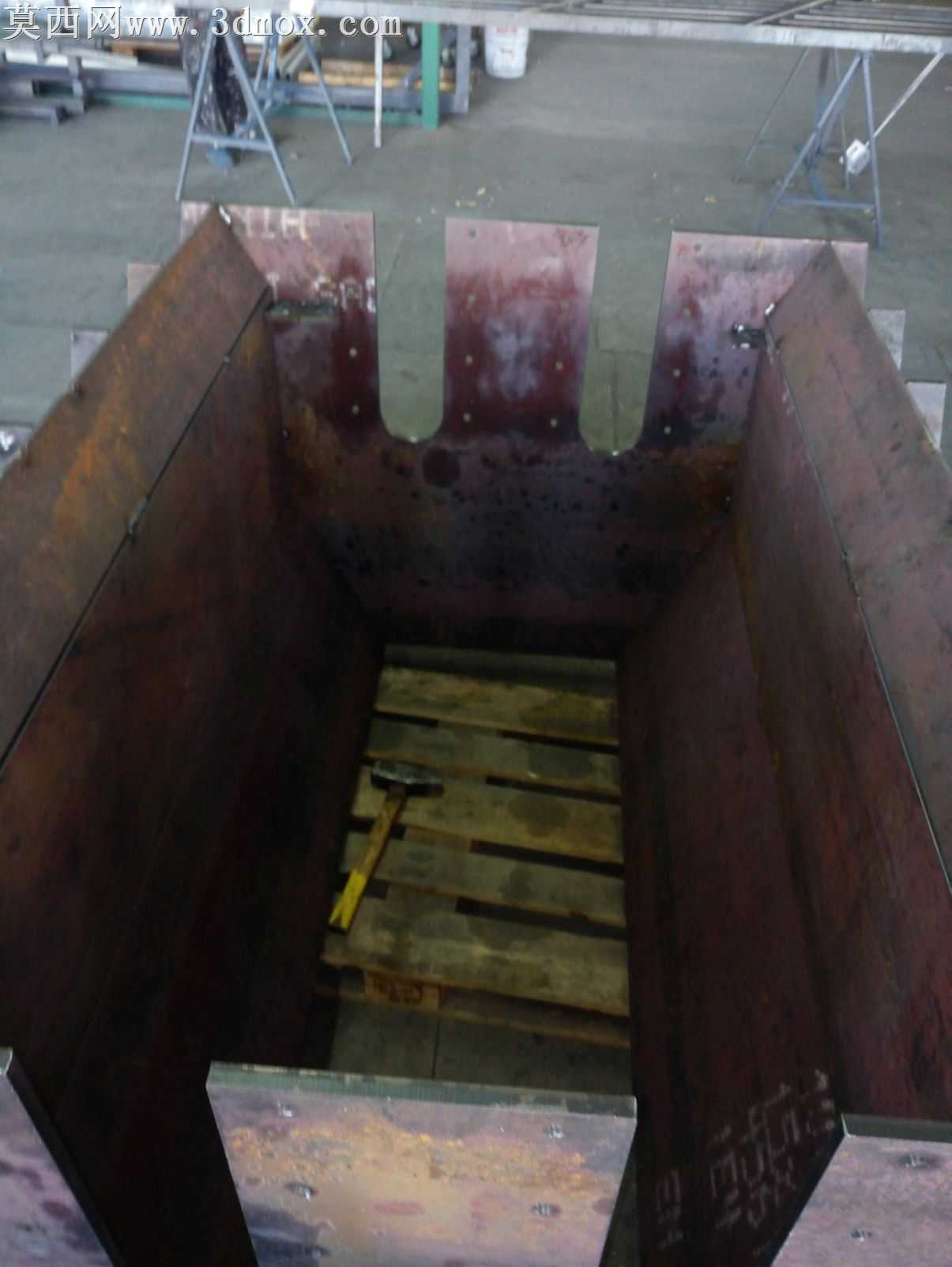

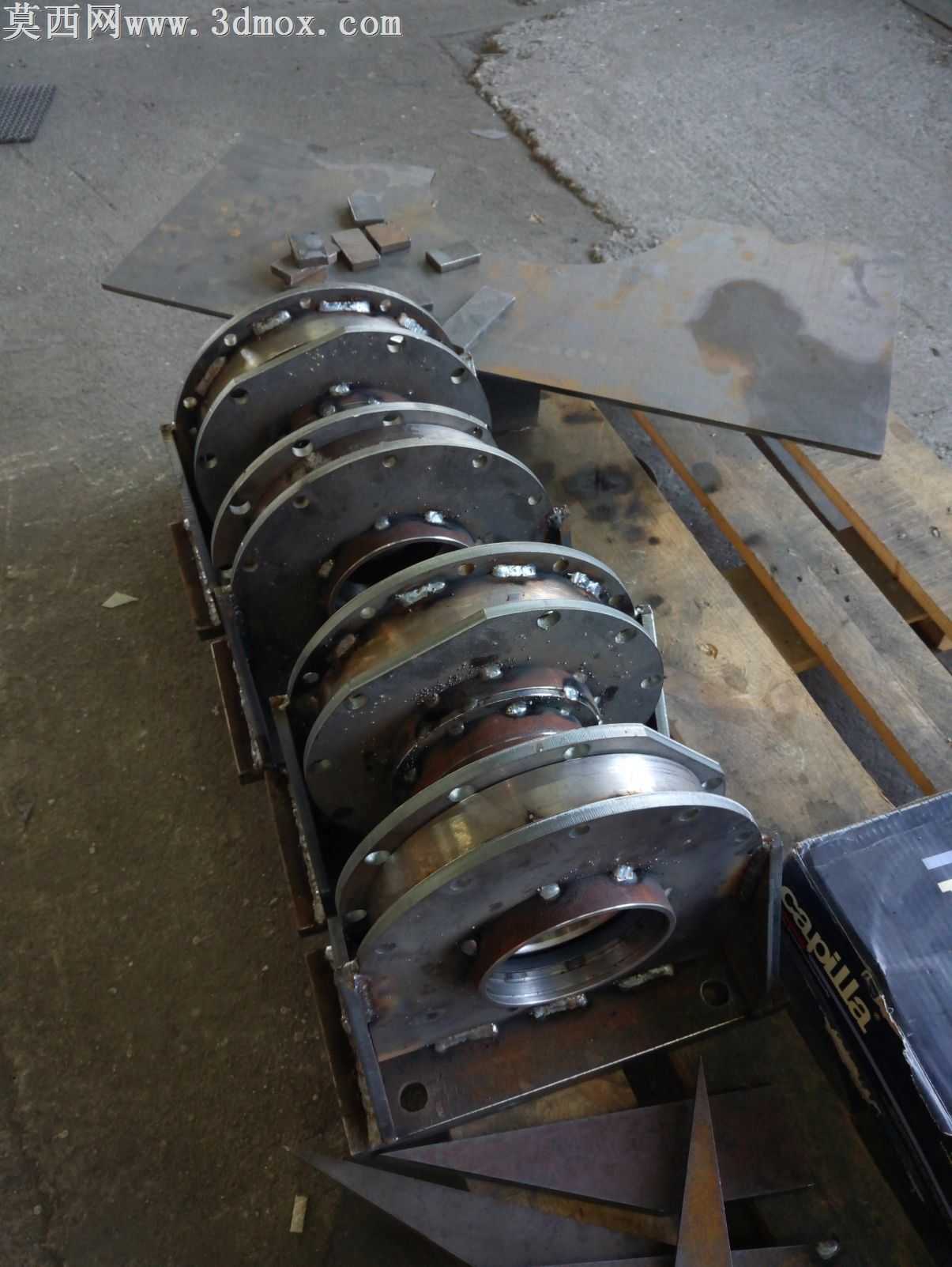

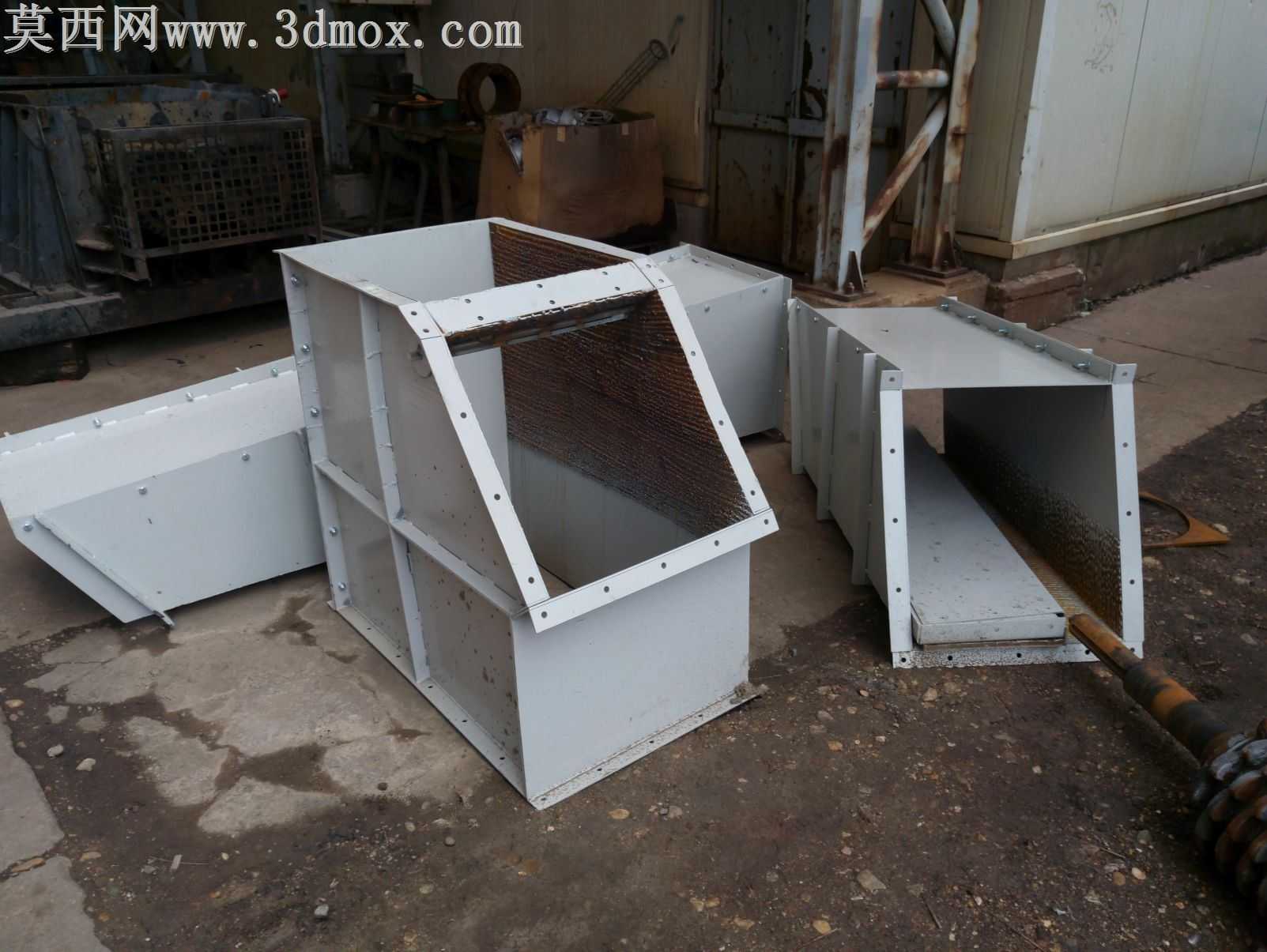

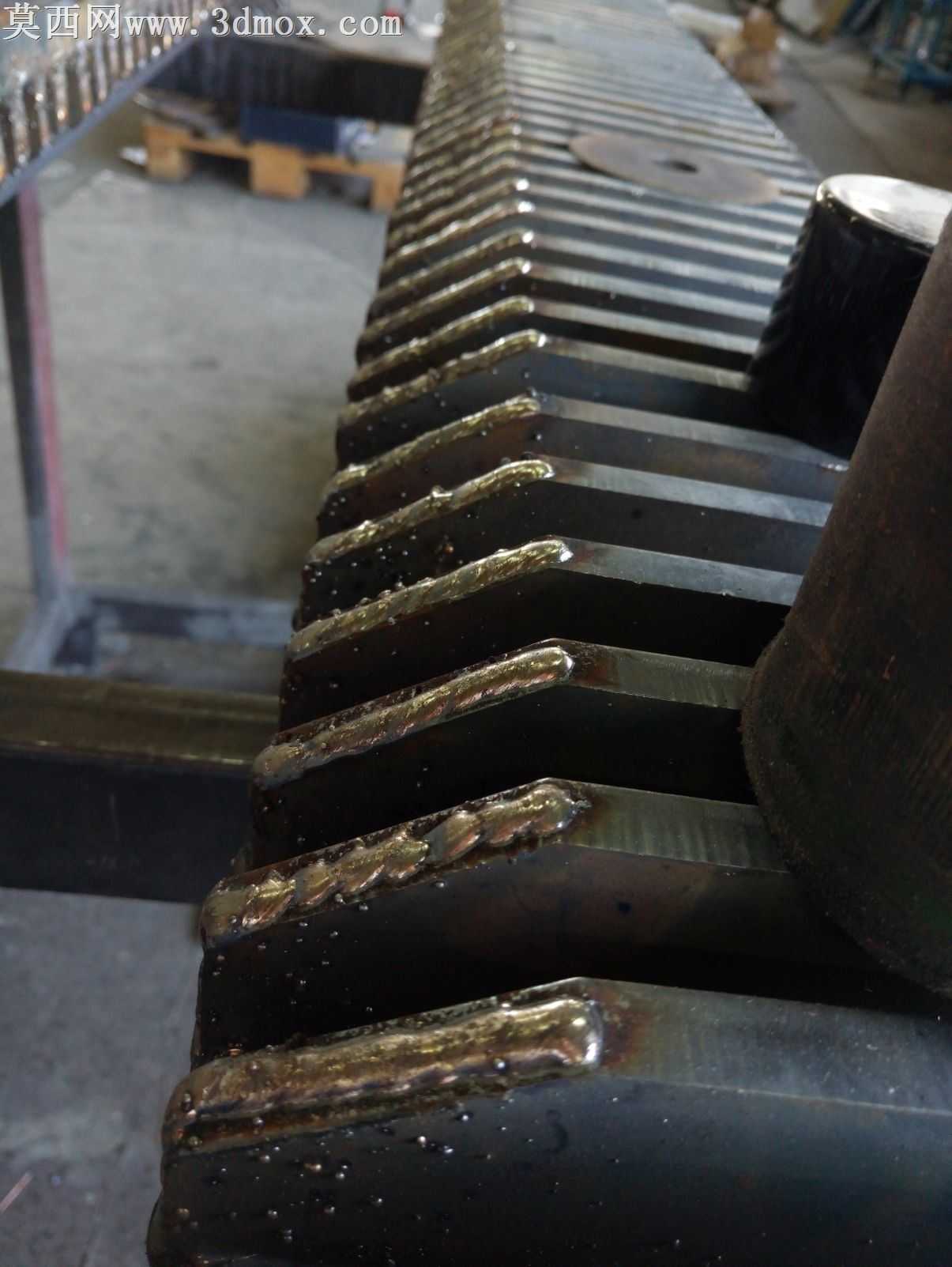

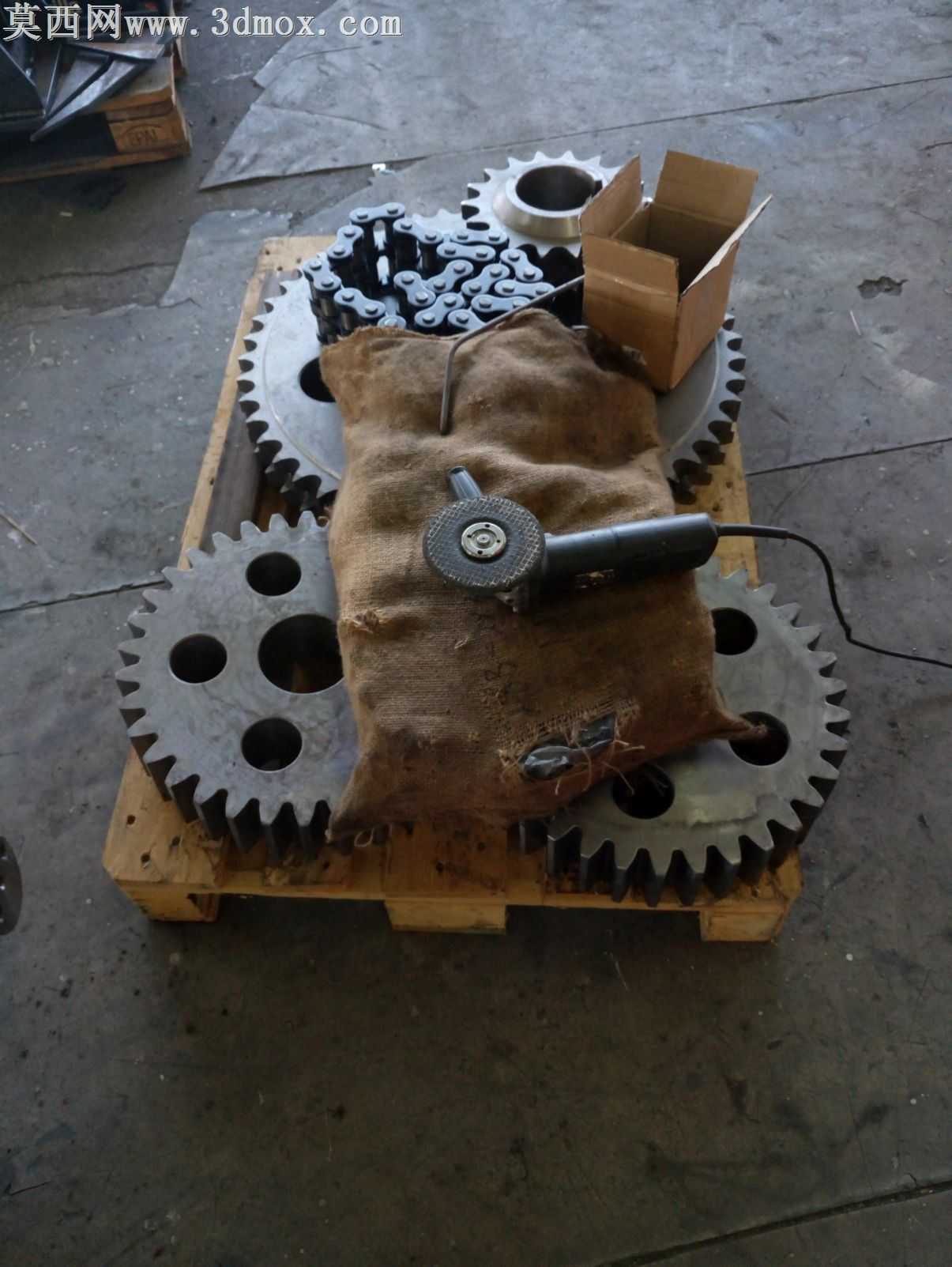

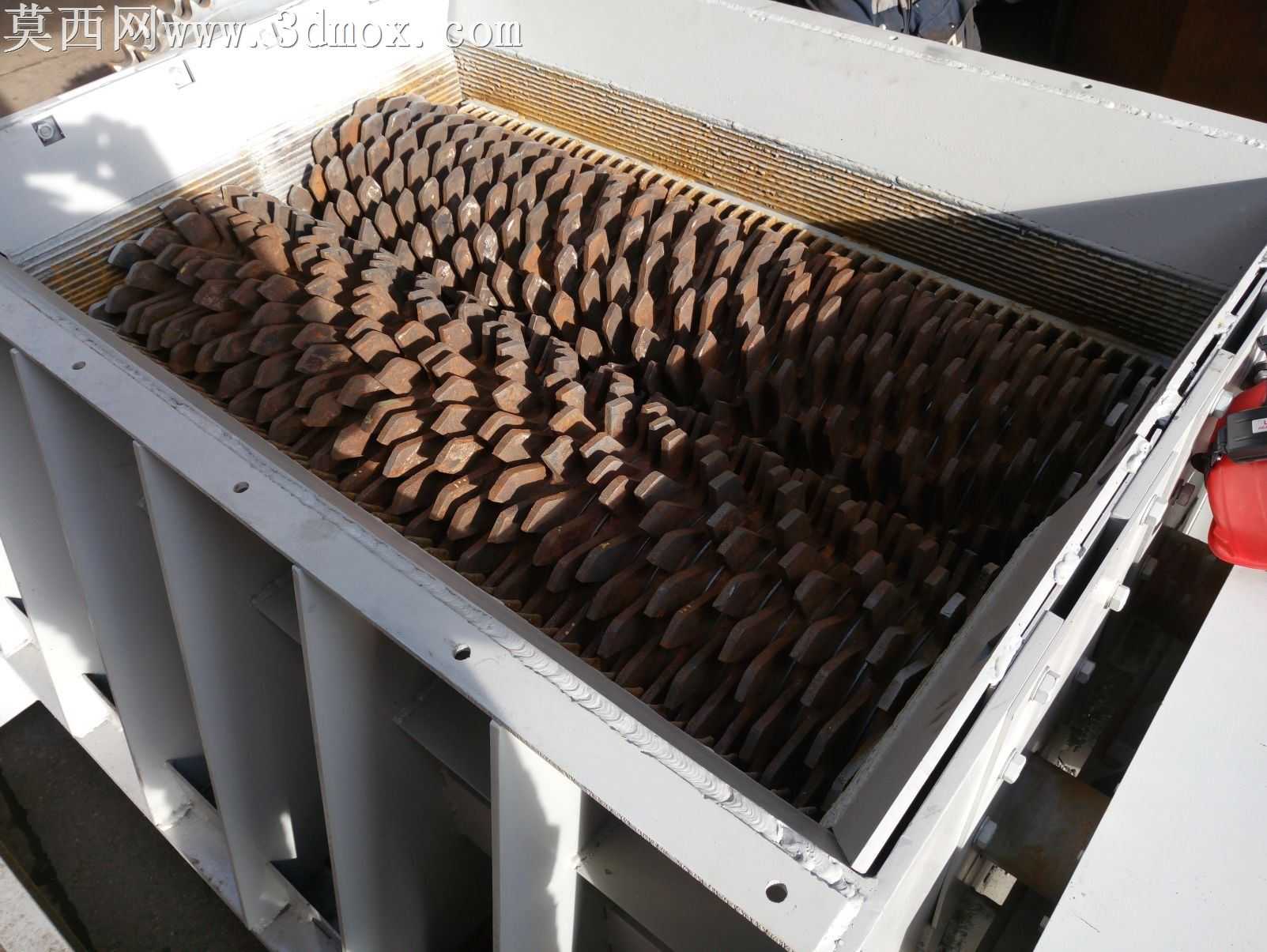

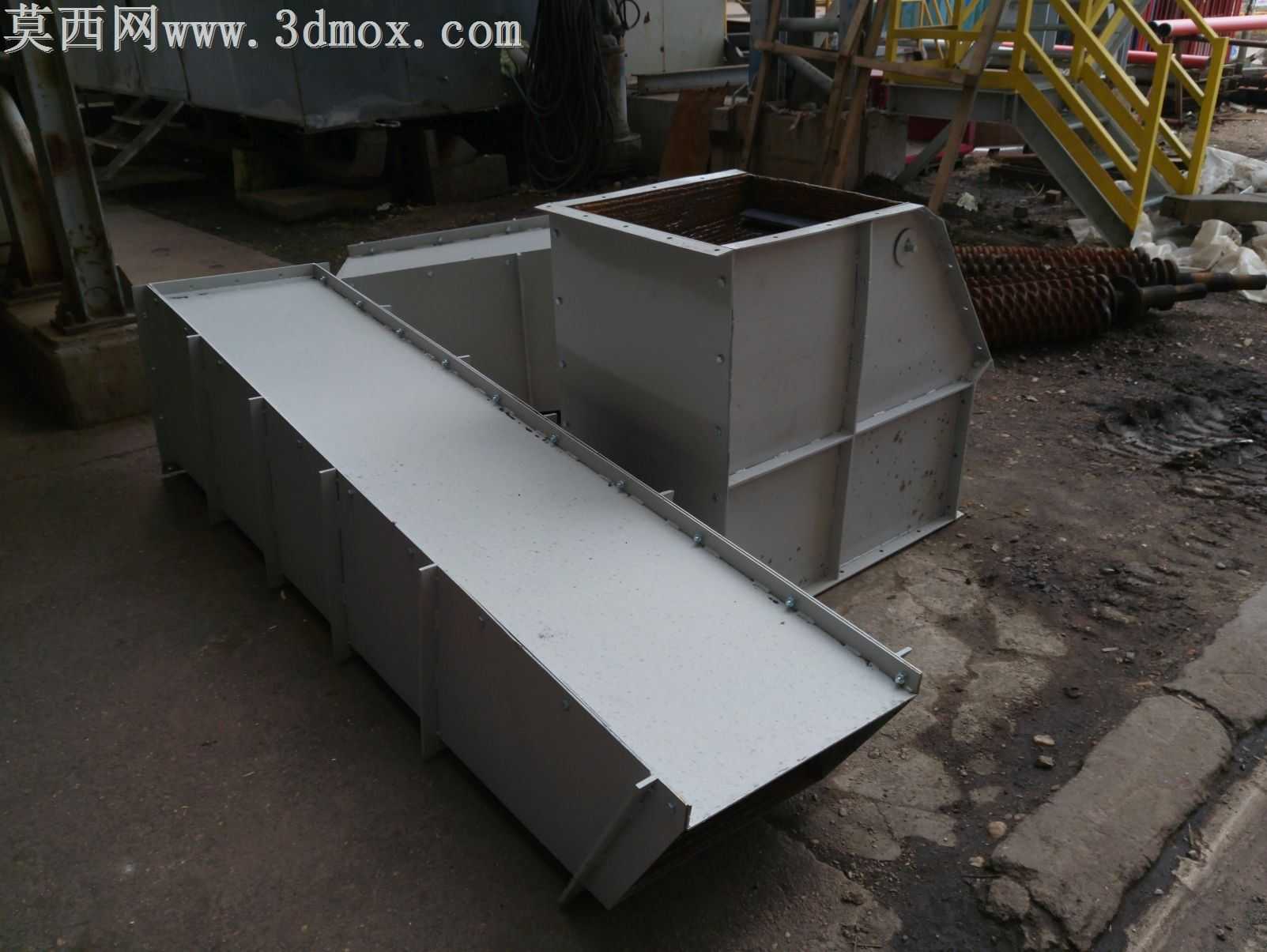

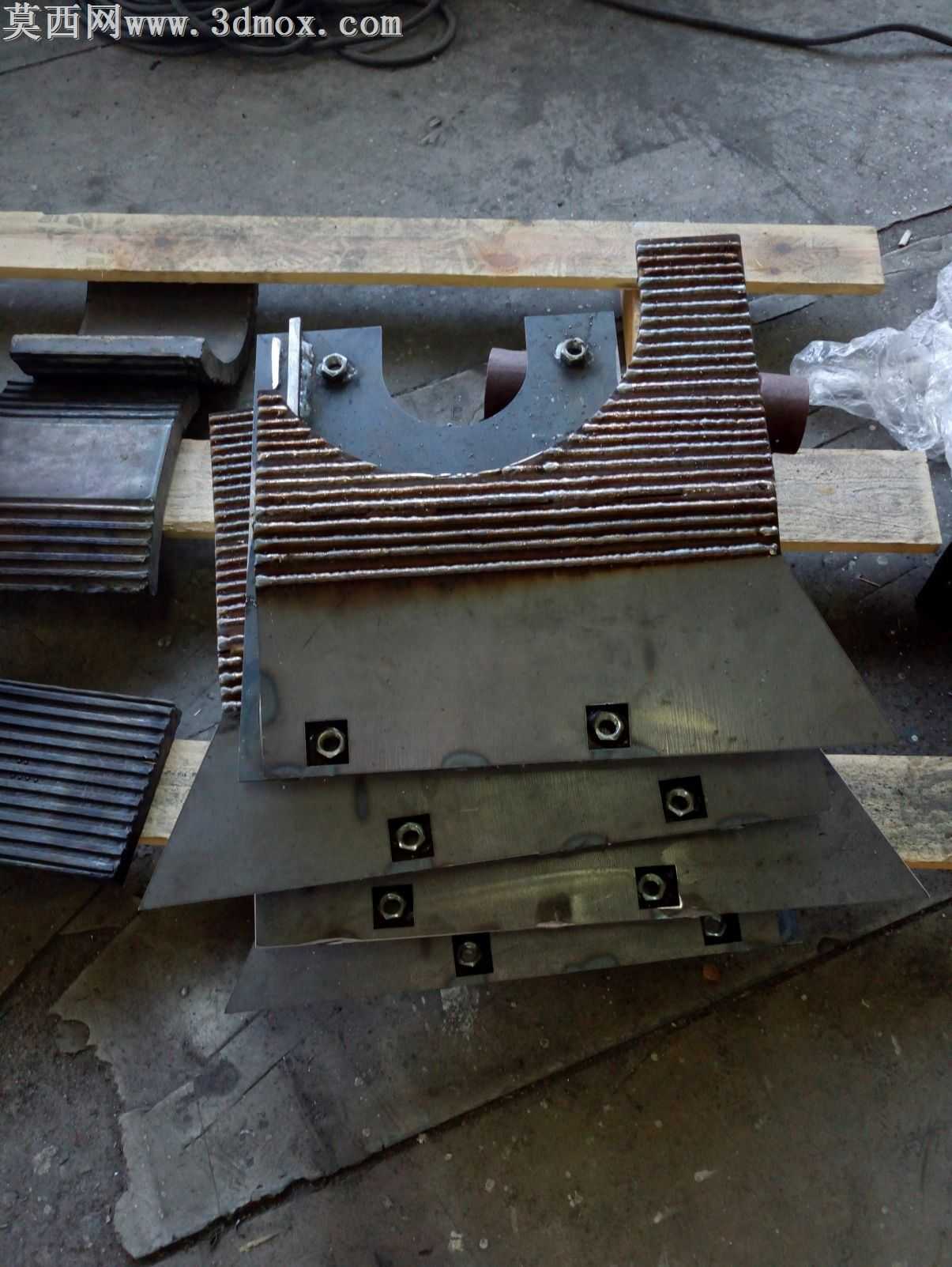

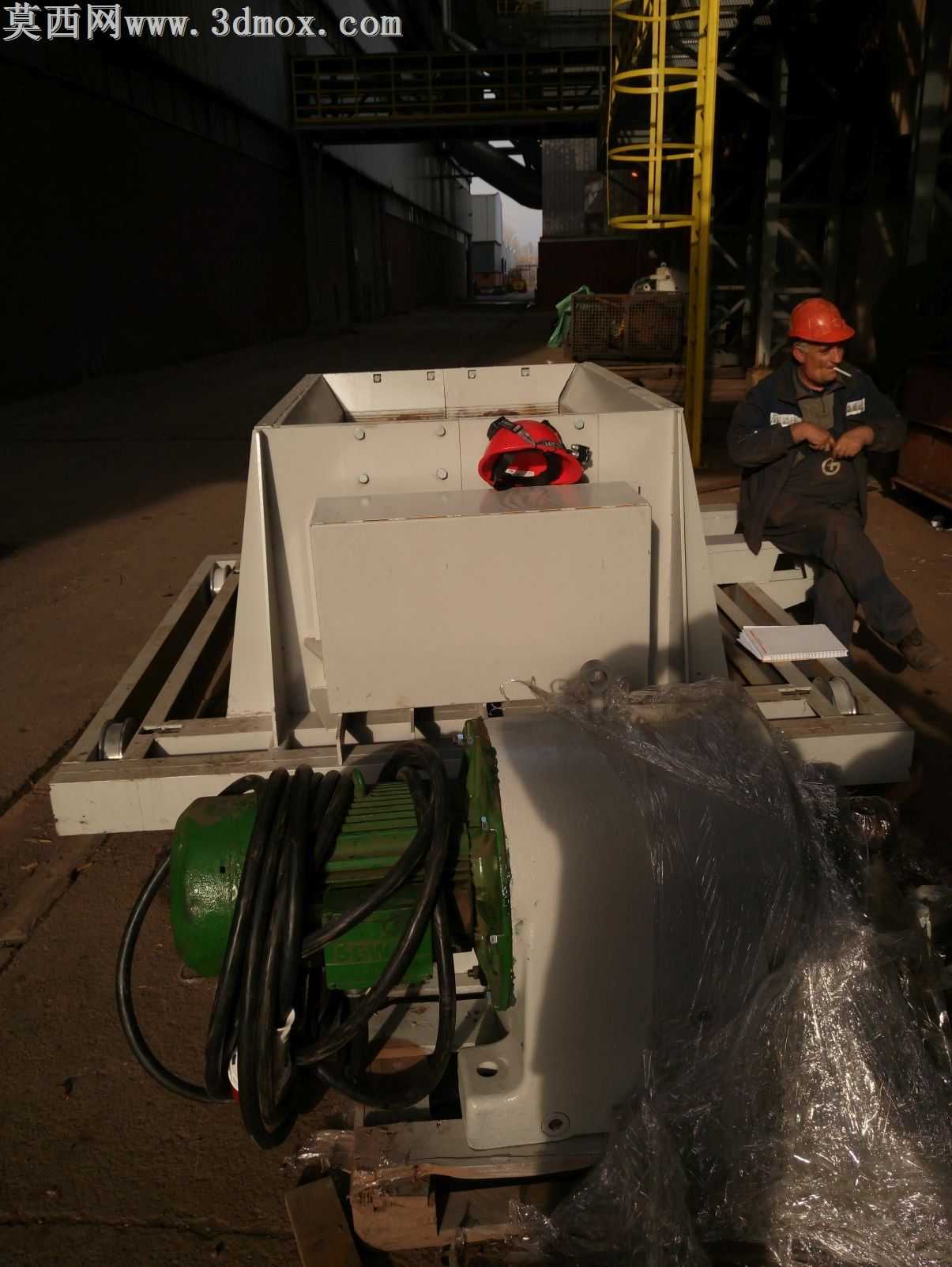

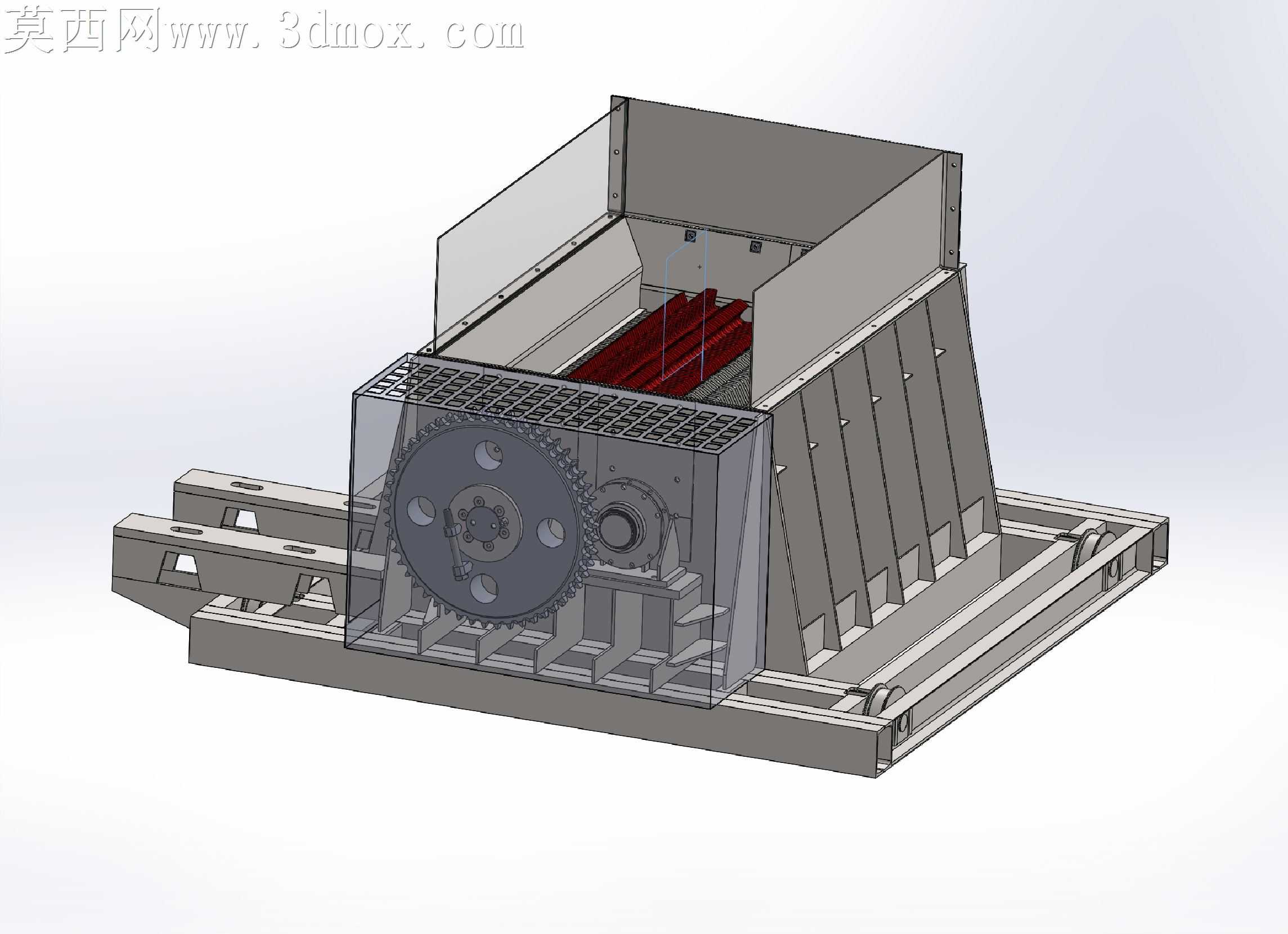

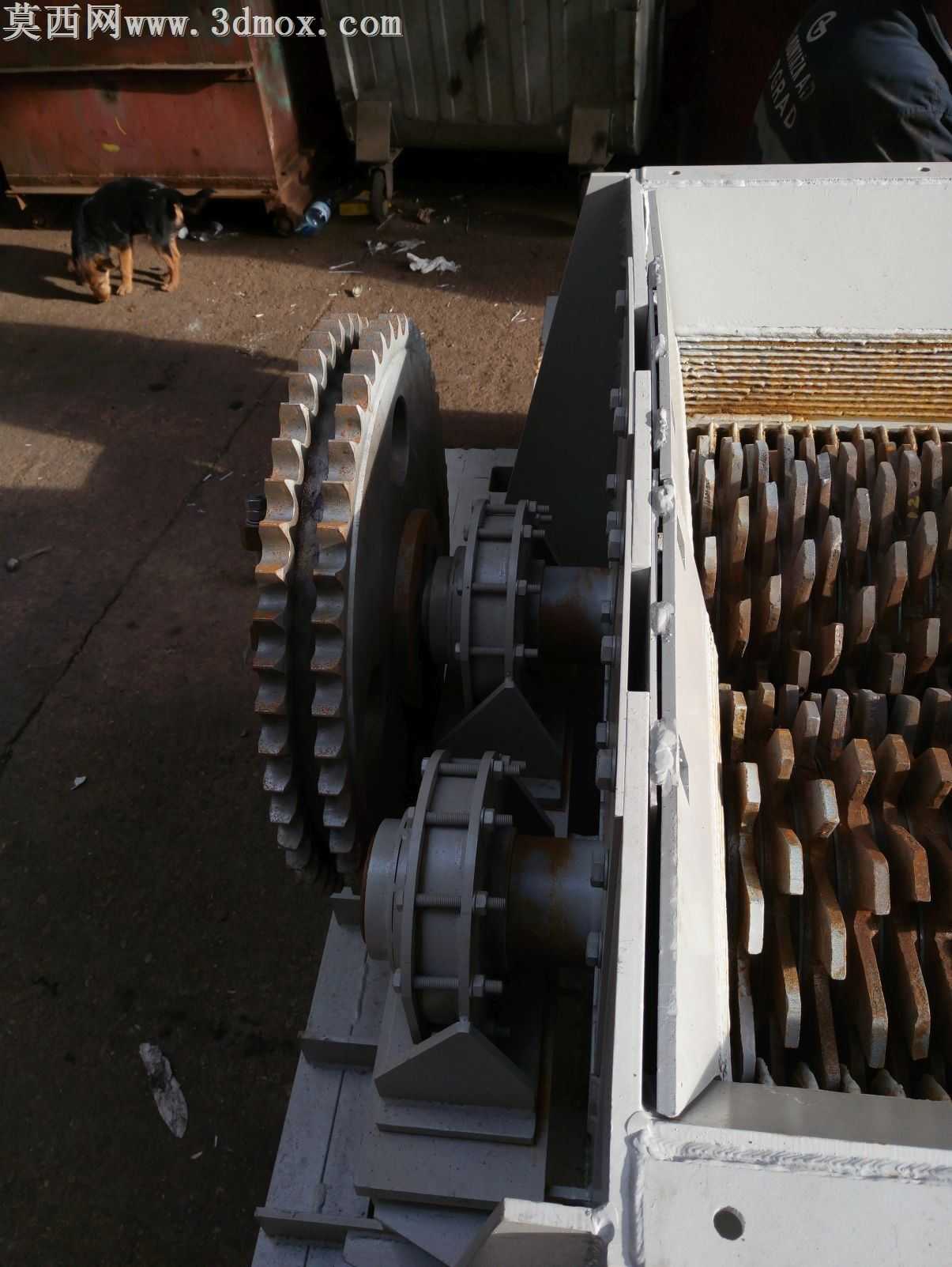

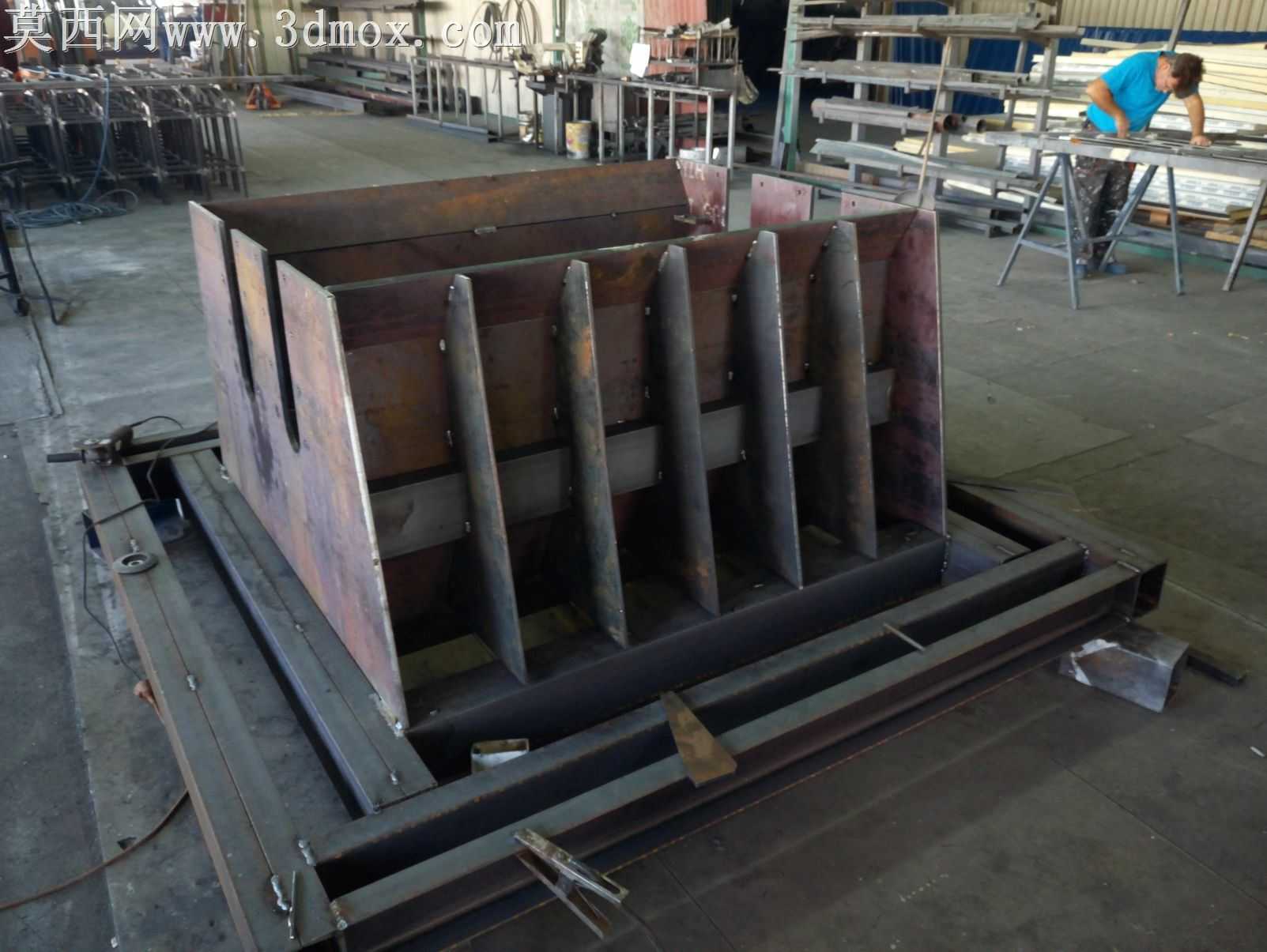

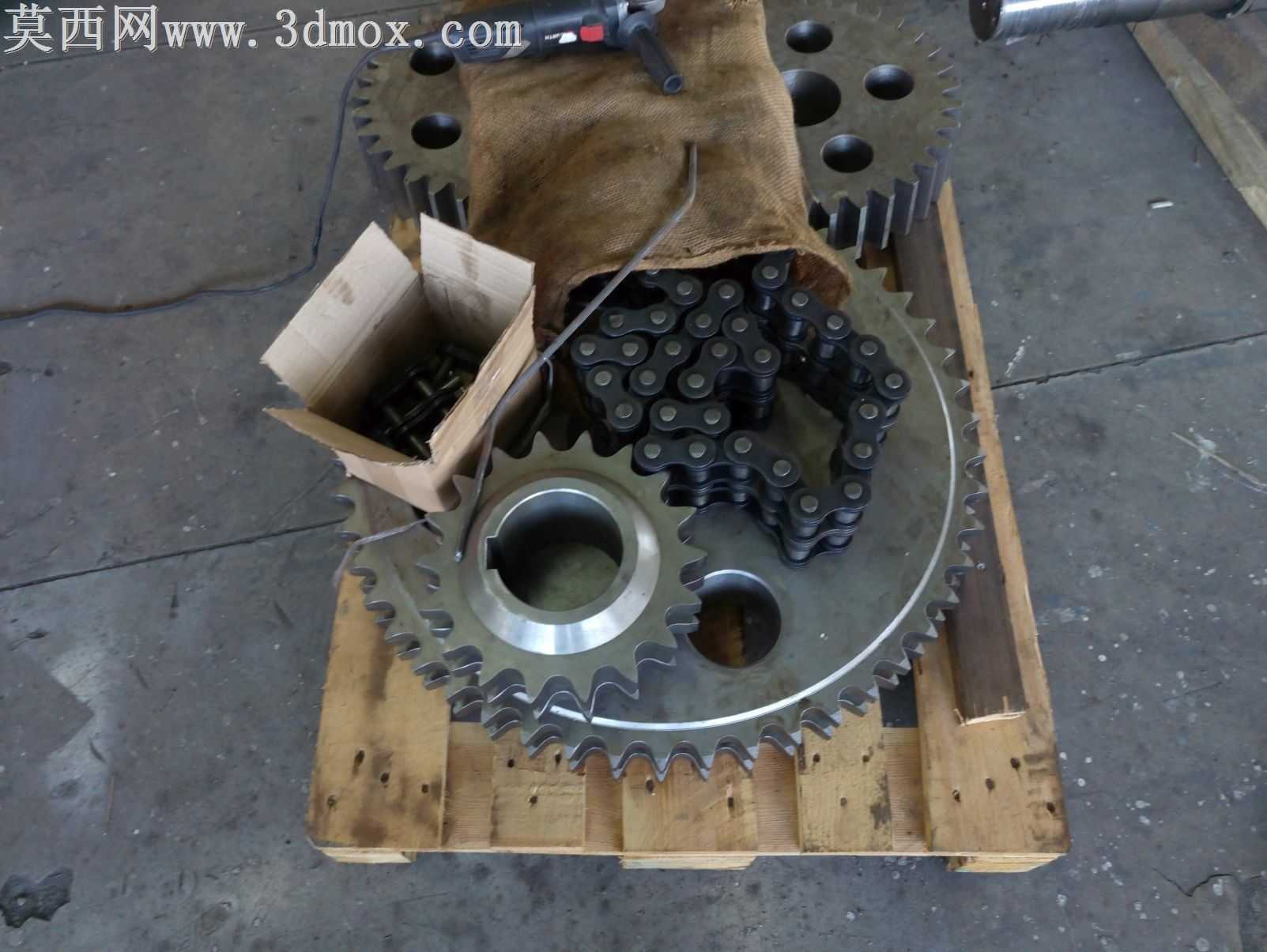

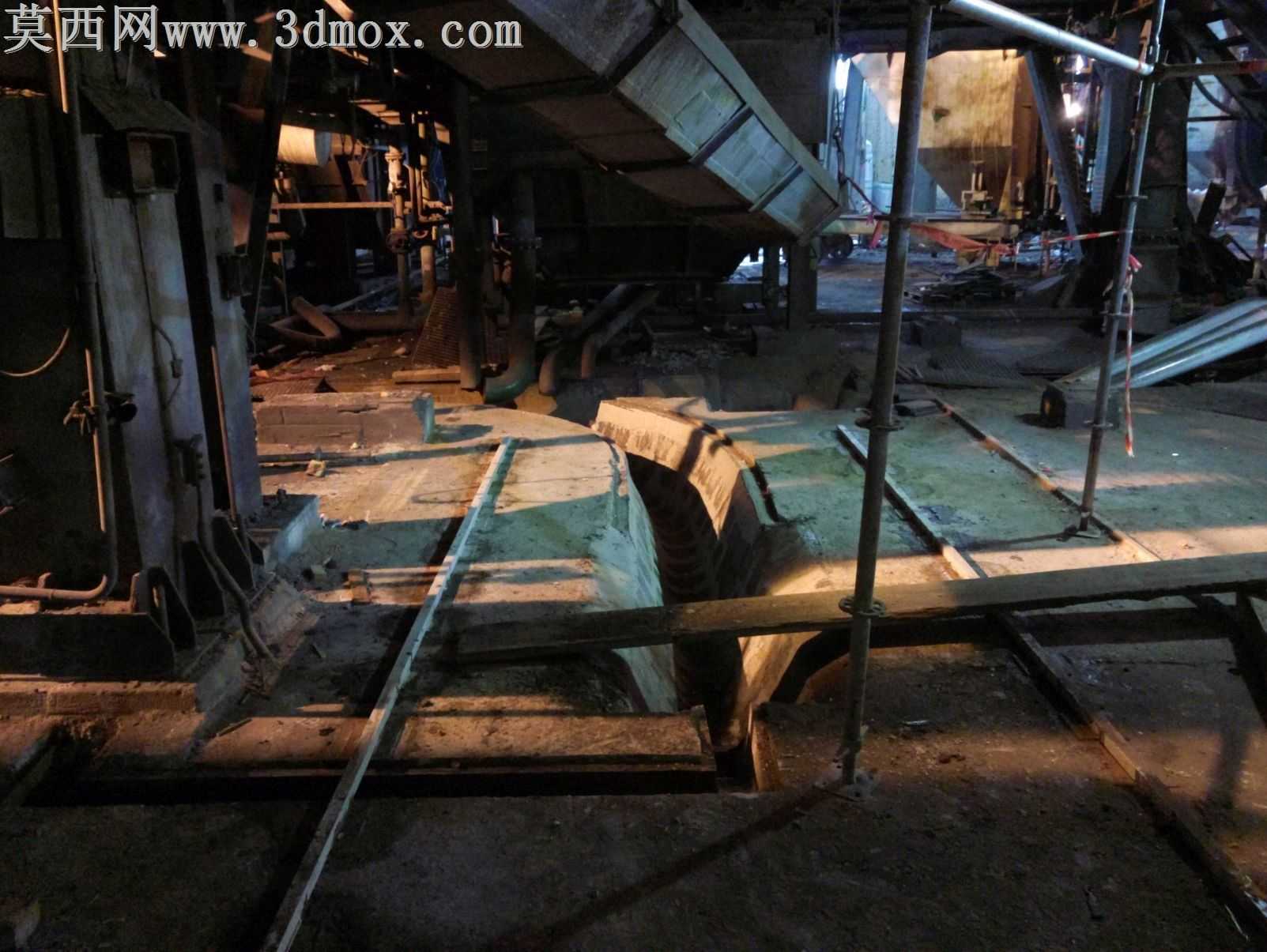

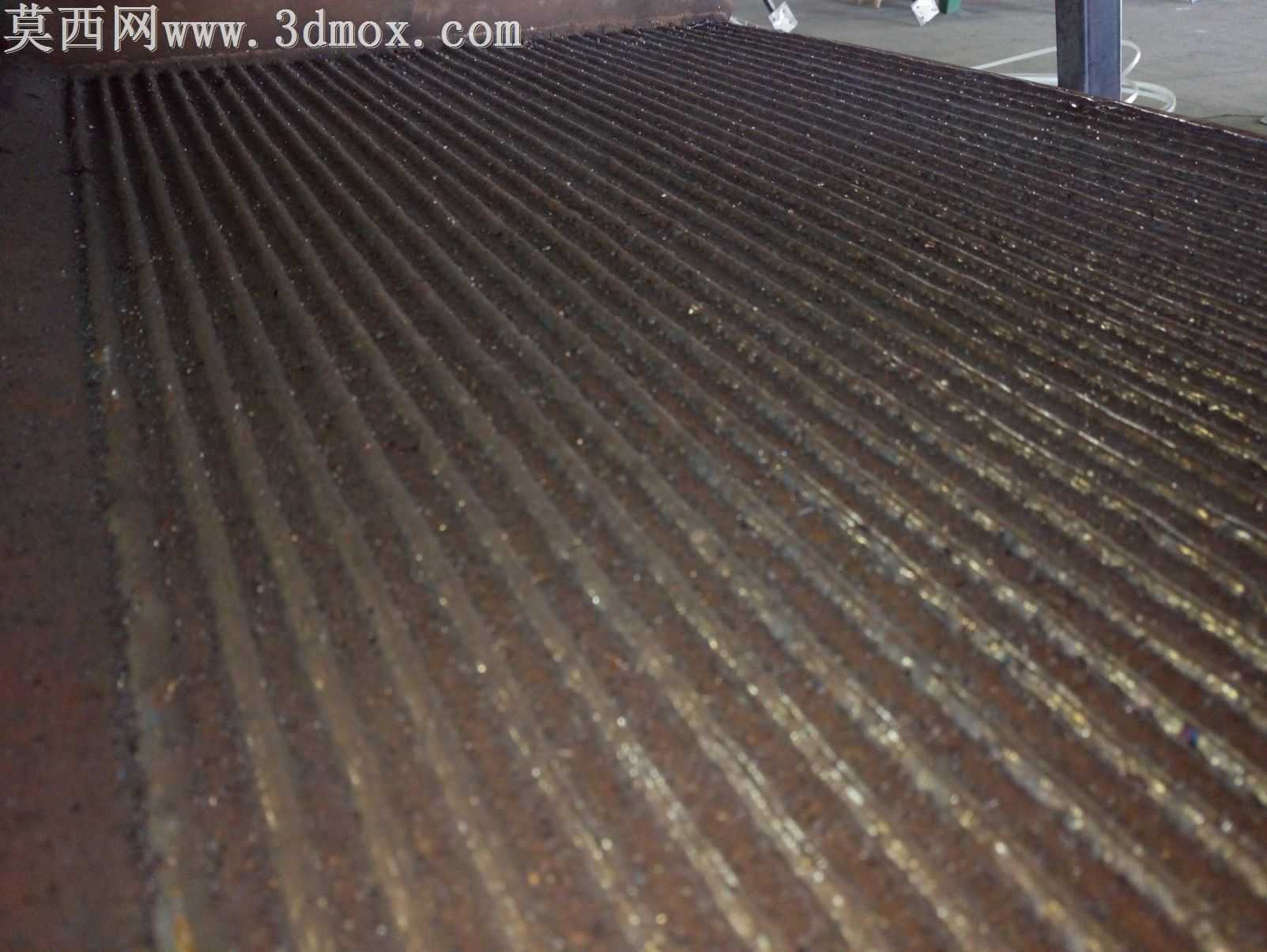

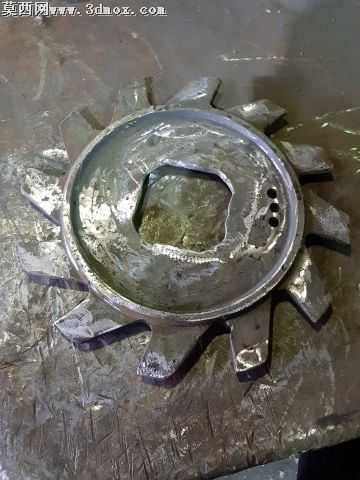

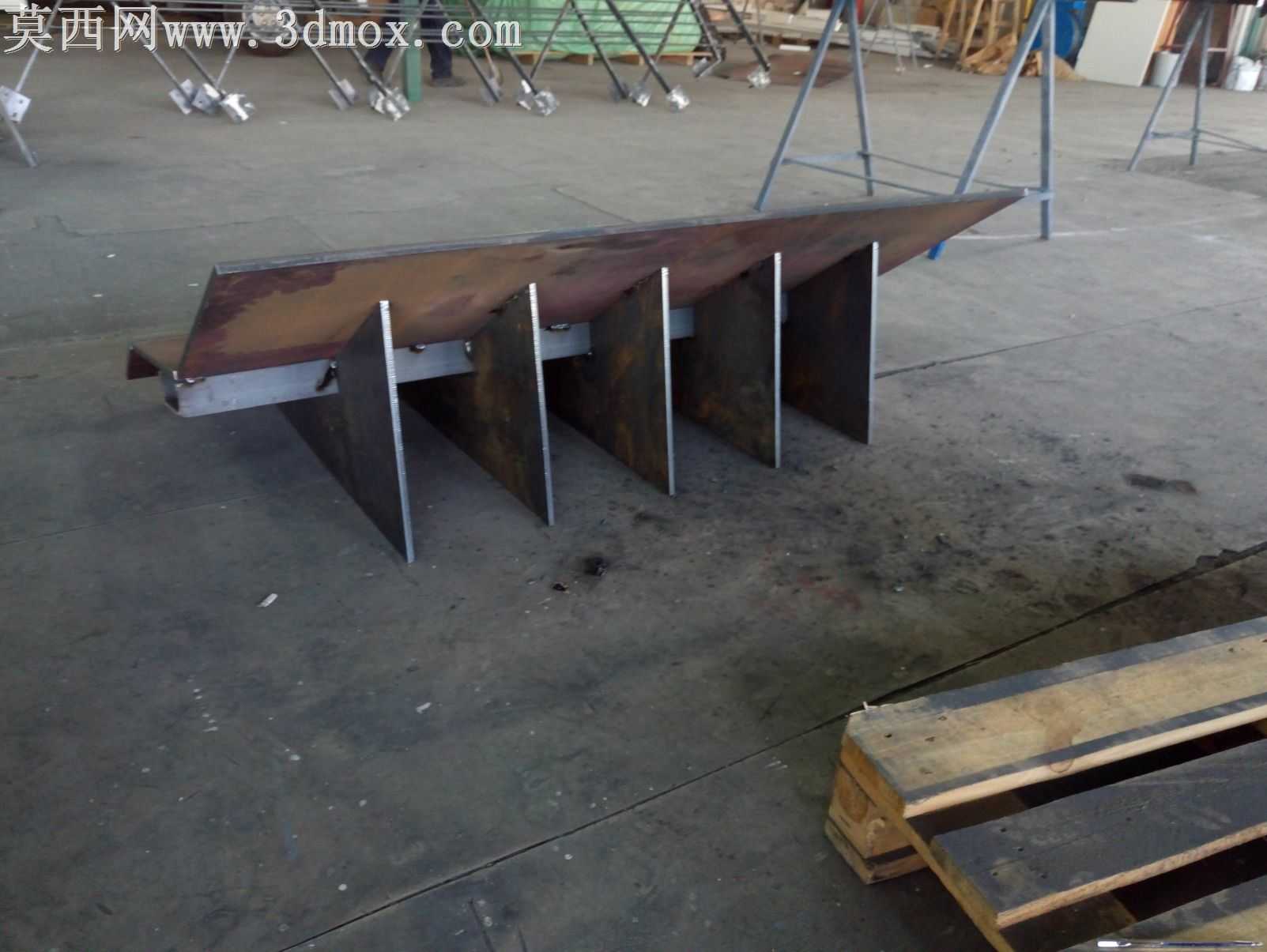

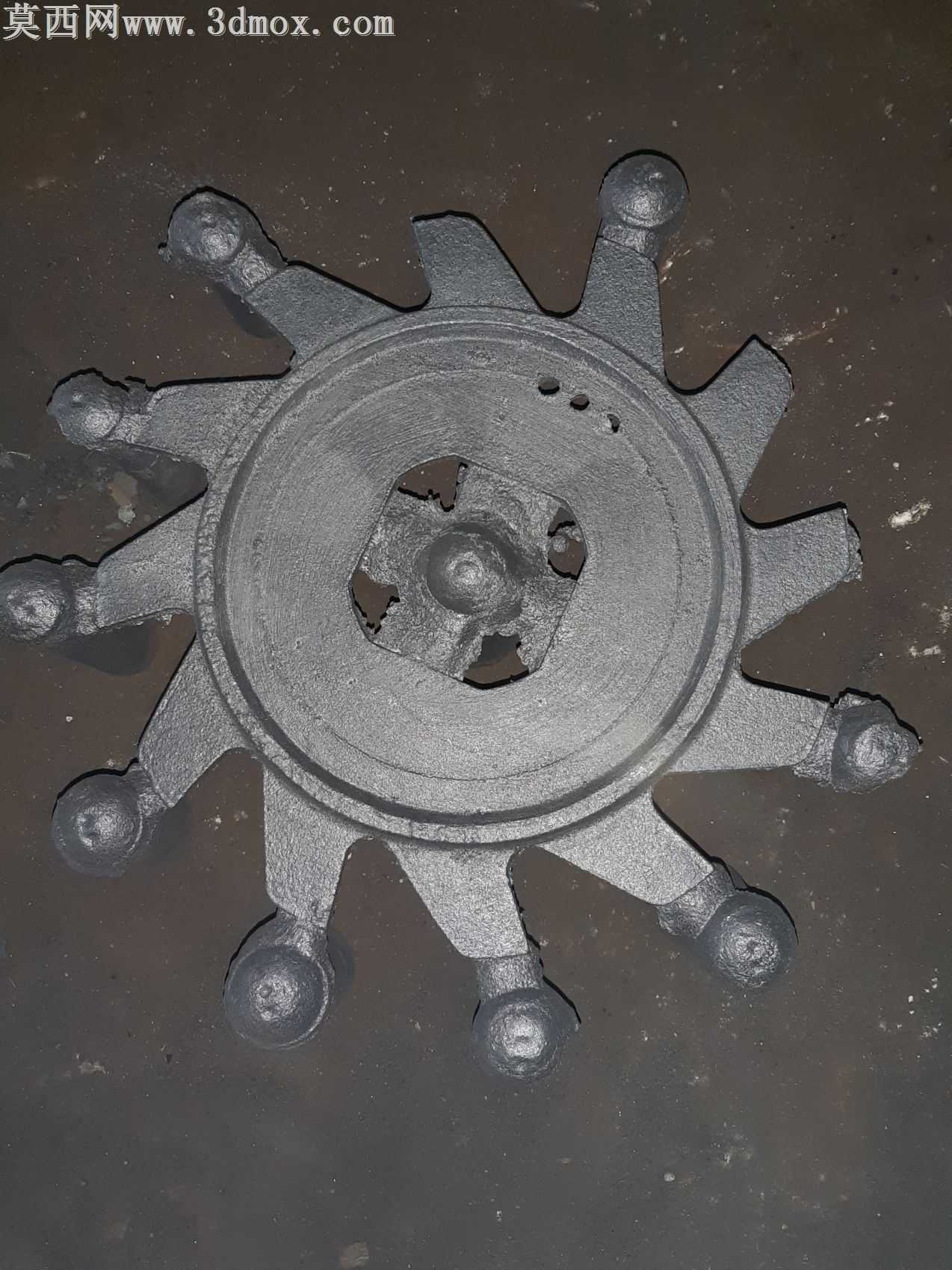

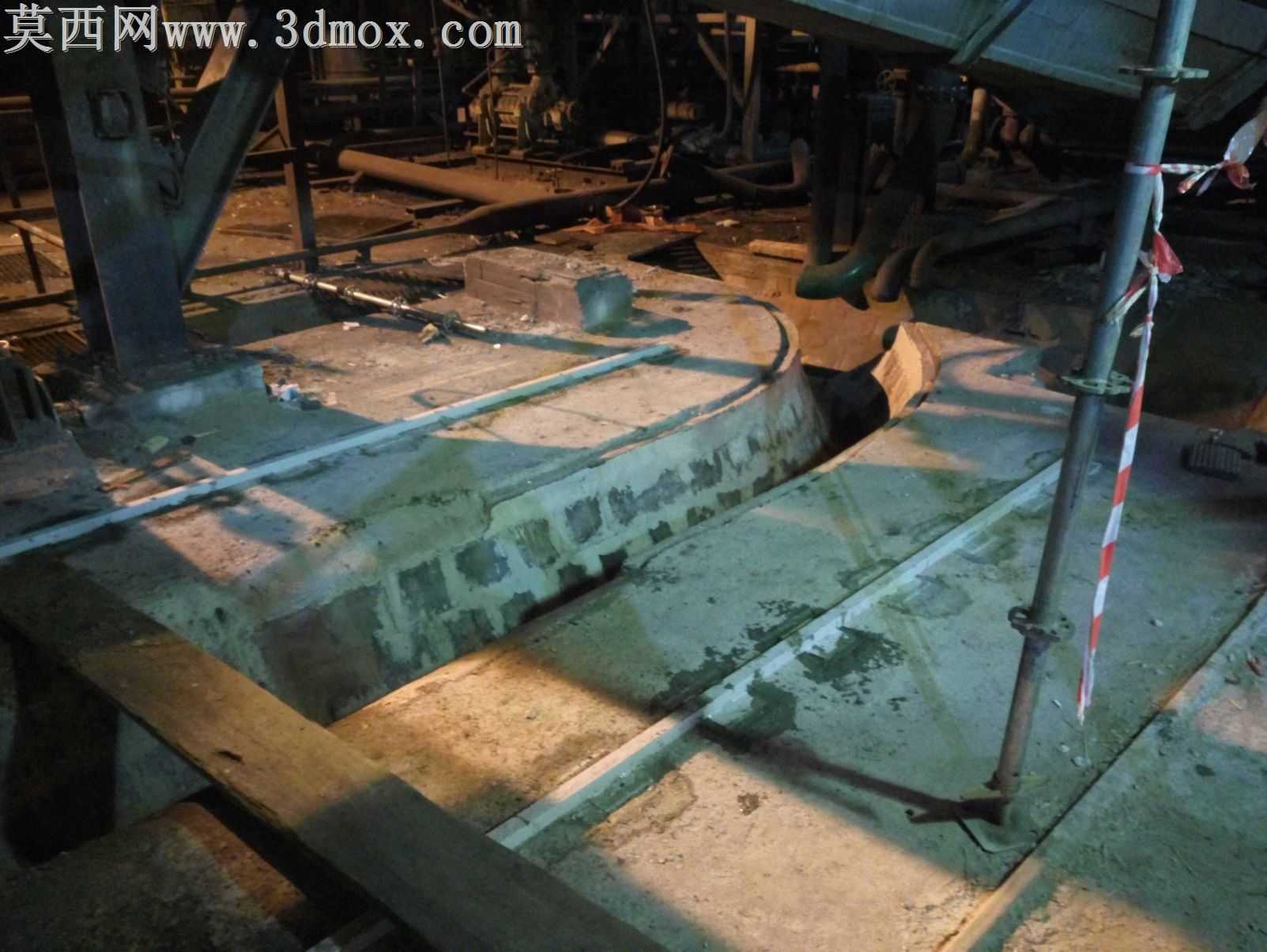

本模型为电厂燃煤蒸汽锅炉配套的碎渣设备三维设计成果，采用SolidWorks完成全参数化建模，对设备各组成部件进行1:1等比例还原，建模过程中严格遵循机械设计规范与电厂辅机的实际工况要求，兼顾结构合理性与加工工艺可行性。模型完整呈现了碎渣机的整体构造：底部为型钢焊接成型的机架底座，采用型钢拼接焊接结构，预留了设备安装固定的连接位与吊装结构，底座上设置有导轨导向结构，适配设备的检修抽拉需求；中部为碎渣作业的核心腔体，腔体内布置多组破碎齿板，齿板采用耐磨材质设计，通过螺栓固定于腔体内部的支撑结构上，可在磨损后单独更换，降低运维成本；腔体两侧对称布置齿轮传动机构，传动齿轮外部设置镂空防护网罩，既保障传动部件的安全防护，又兼顾散热需求，齿轮组通过轴承座固定于机架上，实现双辊相对转动的碎渣动作；上部为进料接料斗结构，采用钢板折弯焊接成型，进料口尺寸适配锅炉落渣口的对接要求，可承接锅炉燃尽后排出的高温炉渣，通过双辊的挤压、剪切作用将大块炉渣破碎为小粒径颗粒，便于后续的输送与处理。建模过程中对焊接结构的焊缝位置、机加工件的公差配合、装配关系进行了严谨定义，所有部件均添加了对应材质属性：机架与腔体结构件赋予碳钢材质，传动齿轮赋予合金结构钢材质，防护网罩赋予钢丝网材质，齿板赋予耐磨合金钢材质；渲染阶段采用工业级渲染参数，还原金属材质的哑光质感与焊接结构的真实外观，清晰展现各部件的装配层级与结构细节。设计过程中充分考虑设备的实际使用场景，针对炉渣高温、高磨损的工况特点，优化了齿板的排布角度与传动机构的传动比，既保证碎渣效率，又降低设备运行的卡滞风险，同时预留了检修维护的操作空间，整体结构紧凑，布局合理，可直接用于生产加工参考、设备运维培训以及相关课程的教学演示，完整还原了工业碎渣设备从进料、破碎到出料支撑的全流程结构逻辑。
