立轴冲击式砂石破碎设备三维设计

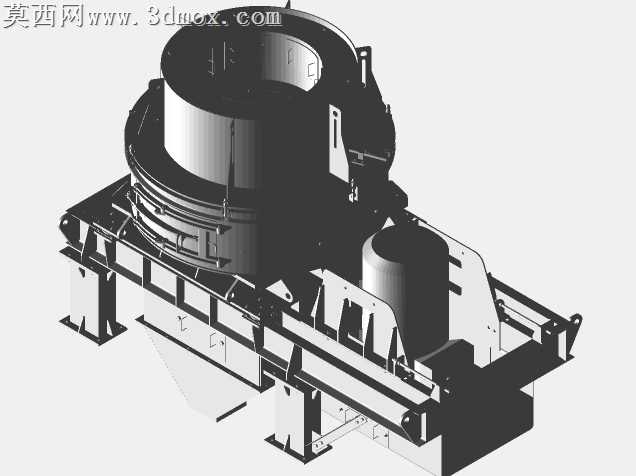

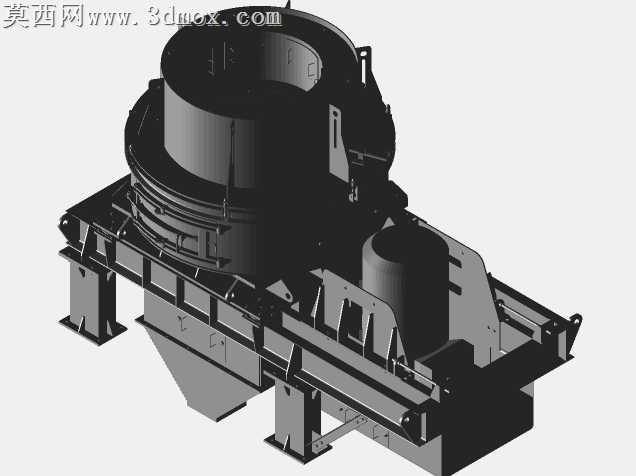

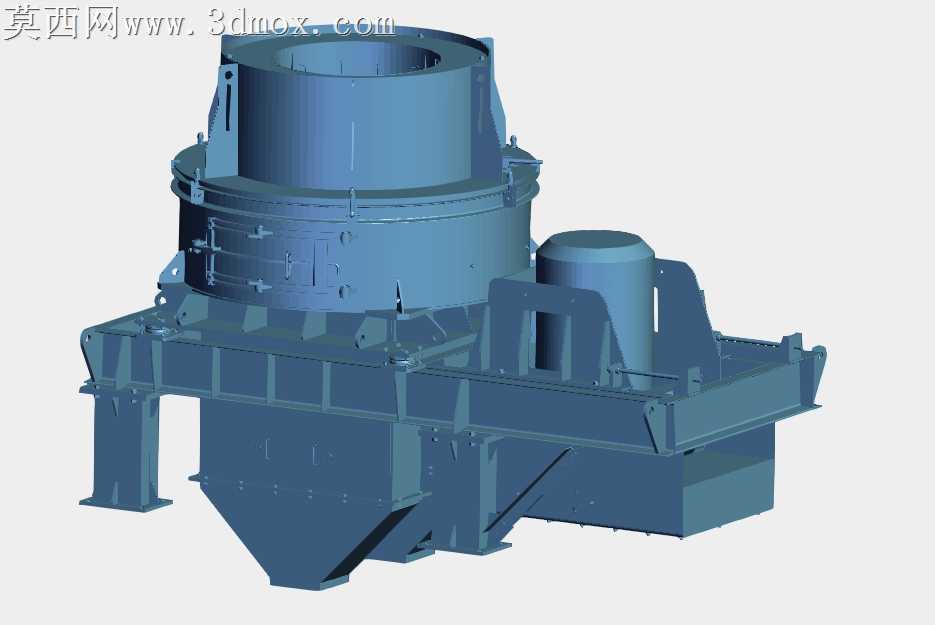

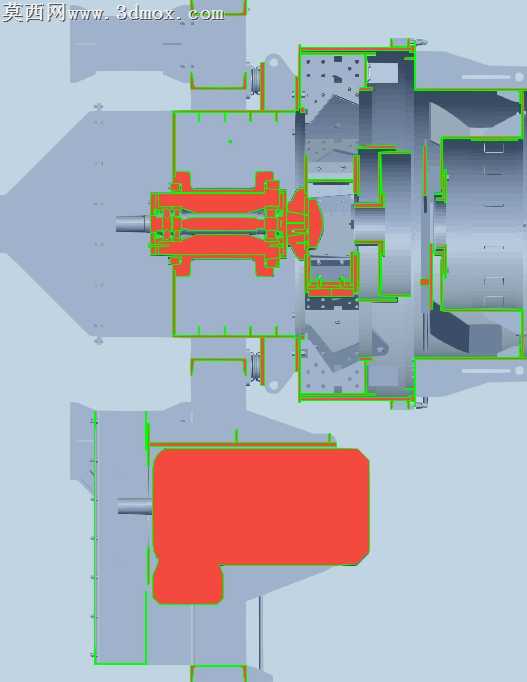

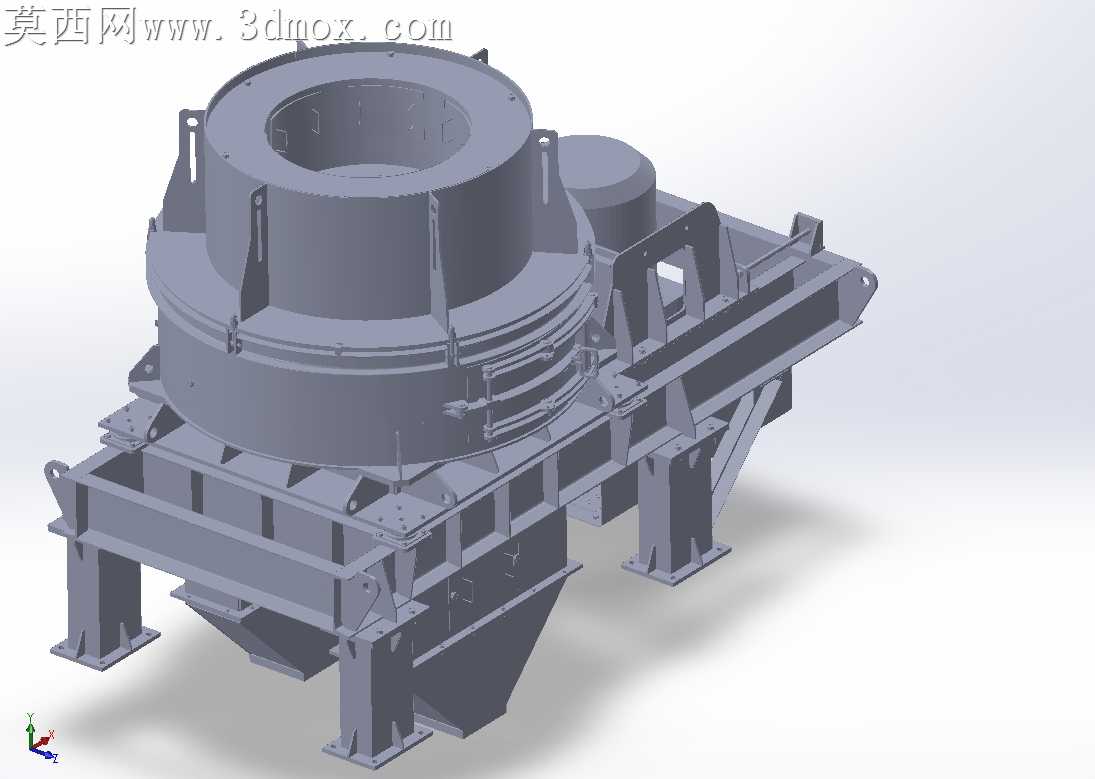

本作品为立轴冲击式破碎设备的三维数字化设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先对设备的核心功能模块进行拆分，依次完成进料斗总成、破碎腔筒体总成、机架支撑总成、动力侧置安装座、下部集料斗、支腿承重结构的独立建模，各部件严格遵循矿山破碎设备的实际装配逻辑设定配合公差，保证虚拟装配状态下无结构干涉。材质与渲染阶段，针对设备不同部件的实际工业用材赋予对应材质属性：主体承重结构采用厚重的铸钢材质表现，表面做工业设备常用的哑光蓝灰色涂装质感，还原矿山设备出厂时的漆面效果；筒体连接法兰、螺栓紧固件等部位赋予金属切削加工后的哑光金属质感，区分铸造件与机加工件的表面差异；下部集料斗的出料部位做轻微的耐磨材质质感处理，贴合设备长期受物料冲刷的使用场景。结构设计上，还原了立轴冲击破的核心结构特征：顶部为中心进料的环形进料筒，中部为多层法兰拼接的圆柱形破碎腔体，腔体侧面预留检修门结构，侧部设置独立的动力单元安装基座，机架采用箱型焊接结构保证整体刚性，下部为锥形集料出料结构，四根分布于机架四角的箱型支腿承担整机承重，机架周边设置防护栏结构保障运维安全。设计过程中充分考虑设备的实际工况需求，各部件的连接位置均预留螺栓安装孔位，传动部位的安装座做加强筋结构处理，破碎腔内部的衬板安装位做凸起定位结构，整体模型结构完整，各部件可独立拆分用于装配演示、结构拆解教学或设备方案展示，能够直观呈现立轴冲击式破碎机的整体构造与工作原理，可用于矿山设备选型展示、结构教学演示等场景。
